电磁兼容设计的三个基本要素

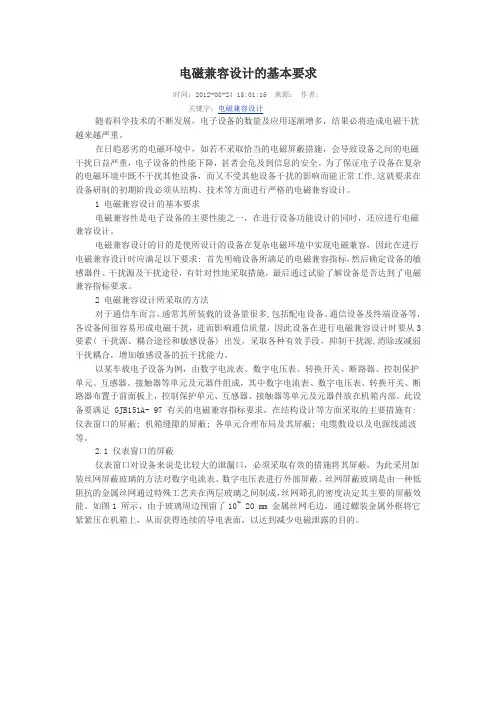

电磁兼容设计的基本要求时间：2012-08-24 15:01:15 来源：作者：关键字：电磁兼容设计随着科学技术的不断发展，电子设备的数量及应用逐渐增多，结果必将造成电磁干扰越来越严重。

在日趋恶劣的电磁环境中，如若不采取恰当的电磁屏蔽措施，会导致设备之间的电磁干扰日益严重，电子设备的性能下降，甚者会危及到信息的安全。

为了保证电子设备在复杂的电磁环境中既不干扰其他设备，而又不受其他设备干扰的影响而能正常工作,这就要求在设备研制的初期阶段必须从结构、技术等方面进行严格的电磁兼容设计。

1 电磁兼容设计的基本要求电磁兼容性是电子设备的主要性能之一，在进行设备功能设计的同时，还应进行电磁兼容设计。

电磁兼容设计的目的是使所设计的设备在复杂电磁环境中实现电磁兼容，因此在进行电磁兼容设计时应满足以下要求: 首先明确设备所满足的电磁兼容指标，然后确定设备的敏感器件、干扰源及干扰途径，有针对性地采取措施，最后通过试验了解设备是否达到了电磁兼容指标要求。

2 电磁兼容设计所采取的方法对于通信车而言，通常其所装载的设备量很多,包括配电设备、通信设备及终端设备等，各设备间很容易形成电磁干扰，进而影响通信质量，因此设备在进行电磁兼容设计时要从3 要素( 干扰源、耦合途径和敏感设备) 出发，采取各种有效手段，抑制干扰源,消除或减弱干扰耦合，增加敏感设备的抗干扰能力。

以某车载电子设备为例，由数字电流表、数字电压表、转换开关、断路器、控制保护单元、互感器、接触器等单元及元器件组成，其中数字电流表、数字电压表、转换开关、断路器布置于前面板上，控制保护单元、互感器、接触器等单元及元器件放在机箱内部。

此设备要满足 GJB151A- 97 有关的电磁兼容指标要求，在结构设计等方面采取的主要措施有: 仪表窗口的屏蔽; 机箱缝隙的屏蔽; 各单元合理布局及其屏蔽; 电缆敷设以及电源线滤波等。

2.1 仪表窗口的屏蔽仪表窗口对设备来说是比较大的泄漏口，必须采取有效的措施将其屏蔽，为此采用加装丝网屏蔽玻璃的方法对数字电流表、数字电压表进行外部屏蔽。

10
课程内容
电磁兼容的基本概念 EMI测试 EMS测试 总结

11
EMI测试


12
EMI测试主要包括端口的传导发射测试和系统 的辐射发射测试。端口的传导发射测试是指电 源、通信或I/O端口通过线缆传输的骚扰，系 统的辐射发射骚扰是系统通过空间向空间辐射 的骚扰。 电子系统的各种端口（电源端口、通信端口和 信号端口）通过线缆会把干扰传导至电网或其 他设备，电子设备工作时会向空间辐射干扰。 EMI测试就是测试上述两部分，通过测试，给 出一个具体的定量指标。
25
5射频场感应的传导骚扰抗扰度试验



26
适用于有射频场存在而且连接到电网或其他网络的设 备。一般要求对产品的输入电源端口、通信及I/O端口 进行测试，对电源端口采用耦合去耦网络进行试验， 对通信及I/O端口采用电磁钳耦合方式进行试验。 受试设备应在预期的运行和气候条件下进行测试，依 次将试验信号发生器连接到耦合装置上，其他的非测 试电缆或不连接，或使用去耦网络去耦。 扫频范围从150kHz~80MHz，根据试验等级设置信号 电平，骚扰信号是经过1kHz正弦波调制，调制到80% 的射频信号。一般情况下，步进为先前频率的1%， 在每个频率点上驻留时间为1s,对敏感的敏感点可以单 独进行测试。
微机保护装置电磁兼容性的测试实验
1
课程内容



电磁兼容的基本概念 EMI测试 EMS测试 发射试验的试验方法
2
电磁兼容的基本概念——EMC


电磁兼容EMC（Electro Magnetic Compatibility），是指电子、电气设备或系 统在预期的电磁环境中，按设计要求正常工作 的能力。 国际电工技术委员会（IEC）对电磁兼容的定 义是“设备或系统在其电磁环境中能正常工作 且不对该环境中任何事物构成不能承受的电磁 骚扰的能力”。

电磁兼容设计EMC的设计原则主要包括电磁妥协、电磁传导和电磁辐射三个方面。

其中，电磁妥协指系统或设备在其电磁环境中所具备的稳定可靠性和干扰抑制能力；电磁传导指电磁干扰通过导线、电缆等电路途径传输的过程；电磁辐射指电磁干扰通过空气中的辐射传输的过程。

EMC设计的目标是在满足设计要求的前提下，通过合理的电磁设计手段，使系统或设备能够在电磁环境中稳定可靠地工作，同时对周围环境产生的电磁干扰控制在一定范围内。

EMC设计的方法主要包括减少敏感性、抑制干扰、提高屏蔽和地线设计。

减少敏感防止设备受到外界电磁场的干扰，通常可以采取一些措施，如增加设备的抗干扰性能、优化电路布局和线路板设计等。

抑制干扰可通过增强设备的抑制功能，如增大屏蔽效果和电源滤波等手段来实现。

提高屏蔽能力是抑制电磁辐射和传导的有效手段，常见的屏蔽方法包括金属外壳屏蔽、电磁屏蔽材料应用、屏蔽接地等。

地线设计则是保证设备或系统的电磁兼容性的关键，应遵循地线独立性、地线的连续性、地线的低阻抗和建立合理的地线结构等原则。

EMC设计在现代工程中的重要性不言而喻。

如今，电子设备广泛应用于工业、航空航天、通信、医疗、军事等领域，其性能和可靠性对终端产品的质量和稳定运行起着至关重要的作用。

而在电磁环境复杂多变的情况下，需要通过合理的EMC设计手段来保证设备的正常工作。

EMC设计不仅能够提高设备的抗干扰能力，减少电磁相互干扰带来的工作不稳定等问题，也有助于提高设备的功能完整性、稳定性和可靠性，同时带来更好的性价比和用户体验。

在实际应用中，EMC设计涉及到多个方面的问题。

首先，需要对电磁场特性进行准确的测量和分析，以了解系统或设备所处的电磁环境。

其次，在电路设计和线路板布局方面，需要注意电磁兼容性的要求，采取合适的技术手段，如差分信号传输、噪声屏蔽等。

此外，还需要有效地管理和控制系统或设备产生的电磁辐射和传导干扰，选用合适的屏蔽材料和设计合理的地线结构。

最后，通过全面的测试和验证手段，验证设计方案的合理性和可行性，确保设备在正常工作和异常情况下的电磁兼容性能。

电子设备的电磁兼容性设计要点是什么在当今科技飞速发展的时代，电子设备已经成为我们生活和工作中不可或缺的一部分。

从智能手机、电脑到各类家用电器，从工业控制系统到航空航天设备，电子设备的应用无处不在。

然而，随着电子设备的数量不断增加，其工作频率和集成度也越来越高，电磁兼容性问题日益凸显。

电磁兼容性（Electromagnetic Compatibility，简称 EMC）是指电子设备在电磁环境中能够正常工作，且不对该环境中的其他设备产生不可接受的电磁干扰的能力。

为了确保电子设备的正常运行和可靠性，电磁兼容性设计成为了电子设备设计中至关重要的环节。

一、电磁兼容性设计的重要性电子设备在工作时会产生电磁辐射，同时也会受到来自外部的电磁干扰。

如果电磁兼容性设计不合理，可能会导致以下问题：1、设备性能下降电磁干扰可能会影响电子设备的信号传输、数据处理和控制精度，导致设备性能下降，甚至出现故障。

2、数据错误和丢失在数据传输过程中，电磁干扰可能会导致数据错误和丢失，影响设备的正常工作和数据的准确性。

3、缩短设备寿命长期处于电磁干扰环境中的电子设备，其元器件容易受到损害，从而缩短设备的使用寿命。

4、不符合法规标准许多国家和地区都制定了严格的电磁兼容性法规和标准，如果电子设备不符合这些要求，将无法上市销售。

因此，在电子设备的设计阶段，就必须充分考虑电磁兼容性问题，采取有效的设计措施，确保设备在复杂的电磁环境中能够稳定、可靠地工作。

二、电磁兼容性设计的基本原理电磁兼容性设计的基本原理是通过抑制干扰源的发射、切断干扰传播途径以及提高设备的抗干扰能力来实现。

1、抑制干扰源干扰源是产生电磁干扰的源头，常见的干扰源包括电源、时钟电路、数字信号处理器等。

通过优化电路设计、降低工作频率、采用屏蔽措施等方法，可以有效地抑制干扰源的发射。

2、切断干扰传播途径电磁干扰可以通过传导和辐射两种方式传播。

对于传导干扰，可以采用滤波、接地、屏蔽等措施来切断传播途径；对于辐射干扰，可以通过合理布局电路、使用屏蔽罩、减小天线效应等方法来降低辐射强度。
