电磁兼容设计要点上课讲义

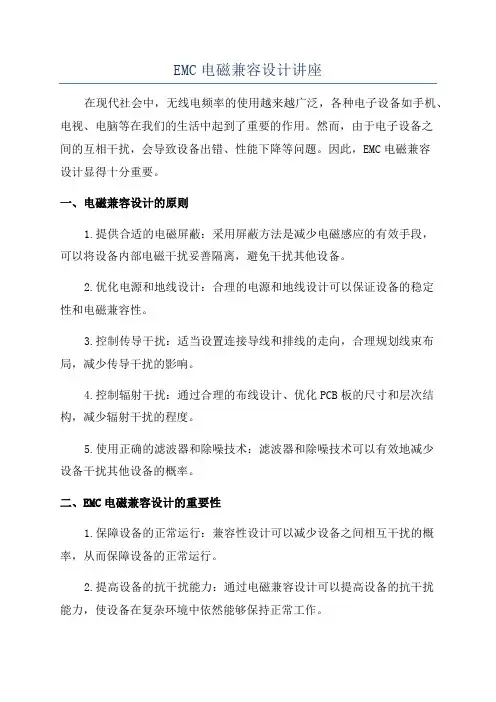

EMC电磁兼容设计讲座在现代社会中，无线电频率的使用越来越广泛，各种电子设备如手机、电视、电脑等在我们的生活中起到了重要的作用。

然而，由于电子设备之间的互相干扰，会导致设备出错、性能下降等问题。

因此，EMC电磁兼容设计显得十分重要。

一、电磁兼容设计的原则1.提供合适的电磁屏蔽：采用屏蔽方法是减少电磁感应的有效手段，可以将设备内部电磁干扰妥善隔离，避免干扰其他设备。

2.优化电源和地线设计：合理的电源和地线设计可以保证设备的稳定性和电磁兼容性。

3.控制传导干扰：适当设置连接导线和排线的走向，合理规划线束布局，减少传导干扰的影响。

4.控制辐射干扰：通过合理的布线设计、优化PCB板的尺寸和层次结构，减少辐射干扰的程度。

5.使用正确的滤波器和除噪技术：滤波器和除噪技术可以有效地减少设备干扰其他设备的概率。

二、EMC电磁兼容设计的重要性1.保障设备的正常运行：兼容性设计可以减少设备之间相互干扰的概率，从而保障设备的正常运行。

2.提高设备的抗干扰能力：通过电磁兼容设计可以提高设备的抗干扰能力，使设备在复杂环境中依然能够保持正常工作。

3.减少设备的故障率：电磁兼容设计可以减少设备的故障率，提高设备的可靠性和稳定性。

4.提高产品的市场竞争力：通过良好的EMC电磁兼容设计可以提高产品的市场竞争力，赢得消费者的信任。

三、EMC电磁兼容设计的具体要求1.对电源和地线的设计要求：合理设计电源和地线系统，采用低噪声和低电阻线材，减少导线的串扰和互容。

2.对信号线的设计要求：合理设计信号线布局、长度和形状，减少相互干扰；采用合适的屏蔽方法，减少信号线之间的电磁干扰。

3.对机械结构的设计要求：合理设置机械结构，避免共振和机械震动，减少机械结构引起的辐射和传导干扰。

4.对滤波器和除噪技术的要求：适当使用滤波器和除噪技术，减少设备的辐射和传导干扰。

EMC电磁兼容设计对于现代电子设备和系统来说至关重要。

只有合理有效的兼容性设计，才能避免干扰带来的各种问题，保障设备的正常运行和减少故障率，提高产品的市场竞争力。

军用电子设备的电磁兼容设计讲义概述电磁兼容 (Electromagnetic Compatibility, EMC) 设计是军用电子设备设计中非常重要的一个方面。

军用电子设备需要能够在严酷的电磁环境下正常运行，同时不被其他电磁辐射源所干扰。

本讲义将介绍一些常用的电磁兼容设计原理和方法。

电磁干扰源的分析和评估在进行电磁兼容设计之前，首先需要对电磁环境进行全面的分析和评估。

这包括了电磁辐射源的种类和特性，以及其对军用电子设备的影响程度。

常见的电磁干扰源包括雷达、通讯设备、雷电、电磁脉冲等，它们的频率范围、功率水平和辐射特性都需要进行详细的分析。

抗干扰设计原则针对不同的电磁干扰源，我们可以采取不同的抗干扰设计原则。

以下是一些常见的原则： - 辐射源和受体的物理隔离：通过物理屏蔽和隔离来减少电磁干扰的传输路径，从而降低电磁干扰的影响。

- 地线设计：合理的地线布局和接地技术可以有效地降低电磁干扰的传导和辐射。

- 滤波器的选择和设计：使用合适的滤波器来限制特定频段的电磁干扰。

- 信号调理和处理：采用合适的信号调理和处理技术来提高系统的抗干扰能力。

屏蔽技术屏蔽是电磁兼容设计中常用的一种技术手段，可以有效地降低电磁干扰。

常见的屏蔽技术包括： - 金属屏蔽：使用金属屏蔽，如金属盖、金属箱体等，来将系统或设备与外界电磁场隔离开来。

- 导电涂层：在设备表面涂覆导电涂层，利用其良好的导电性能来屏蔽电磁干扰。

- 电磁屏蔽材料：使用吸波材料、金属箔等材料来吸收或反射电磁波，从而减少对设备的干扰。

地线设计与接地技术合理的地线设计和接地技术在电磁兼容设计中起着重要的作用。

以下是一些地线设计和接地技术的要点： - 单点接地：将所有地线连接到一个共同的接地点，减少不同地线之间的电位差，减少干扰。

- 多点接地：根据系统的特点，将不同的地线分别连接到不同的接地点，使其电位差尽可能小。

- 等电位连接：通过合适的连接方式，将所有地线的电位保持一致，减少干扰。

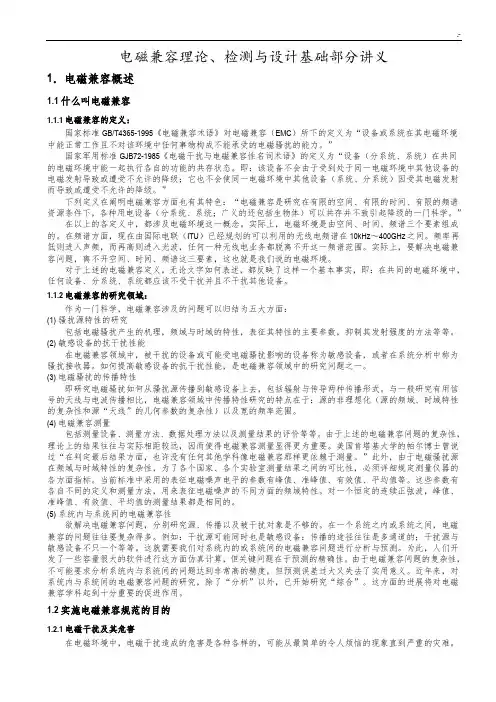

电磁兼容理论、检测与设计基础部分讲义1．电磁兼容概述1.1什么叫电磁兼容1.1.1电磁兼容的定义：国家标准GB/T4365-1995《电磁兼容术语》对电磁兼容（EMC）所下的定义为“设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。

”国家军用标准GJB72-1985《电磁干扰与电磁兼容性名词术语》的定义为“设备（分系统、系统）在共同的电磁环境中能一起执行各自的功能的共存状态。

即：该设备不会由于受到处于同一电磁环境中其他设备的电磁发射导致或遭受不允许的降级；它也不会使同一电磁环境中其他设备（系统、分系统）因受其电磁发射而导致或遭受不允许的降级。

”下列定义在阐明电磁兼容方面也有其特色：“电磁兼容是研究在有限的空间、有限的时间、有限的频谱资源条件下，各种用电设备（分系统、系统；广义的还包括生物体）可以共存并不致引起降级的一门科学。

”在以上的各定义中，都涉及电磁环境这一概念。

实际上，电磁环境是由空间、时间、频谱三个要素组成的。

在频谱方面，现在由国际电联（ITU）已经规划的可以利用的无线电频谱在10kHz～400GHz之间。

频率再低则进入声频，而再高则进入光波，任何一种无线电业务都脱离不开这一频谱范围。

实际上，要解决电磁兼容问题，离不开空间、时间、频谱这三要素，这也就是我们说的电磁环境。

对于上述的电磁兼容定义，无论文字如何表述，都反映了这样一个基本事实，即：在共同的电磁环境中，任何设备、分系统、系统都应该不受干扰并且不干扰其他设备。

1.1.2电磁兼容的研究领域：作为一门科学，电磁兼容涉及的问题可以归结为五大方面：(1) 骚扰源特性的研究包括电磁骚扰产生的机理，频域与时域的特性，表征其特性的主要参数，抑制其发射强度的方法等等。

(2) 敏感设备的抗干扰性能在电磁兼容领域中，被干扰的设备或可能受电磁骚扰影响的设备称为敏感设备，或者在系统分析中称为骚扰接收器。

如何提高敏感设备的抗干扰性能，是电磁兼容领域中的研究问题之一。
