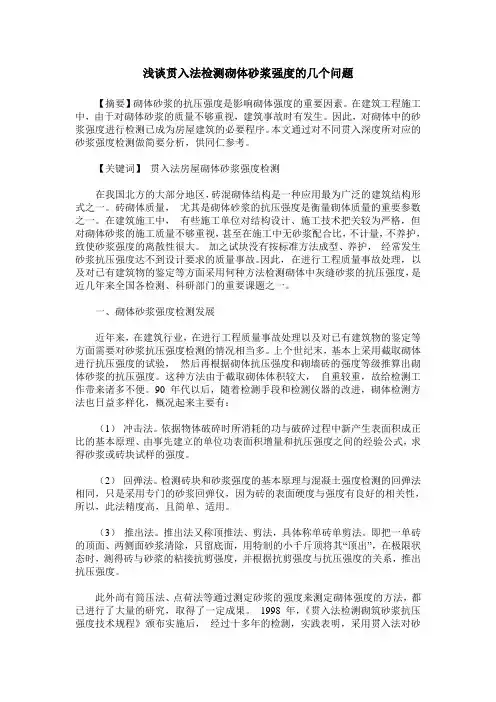

浅谈贯入法检测砌体砂浆强度的几个问题【摘要】砌体砂浆的抗压强度是影响砌体强度的重要因素。
在建筑工程施工中，由于对砌体砂浆的质量不够重视，建筑事故时有发生。
因此，对砌体中的砂浆强度进行检测已成为房屋建筑的必要程序。
本文通过对不同贯入深度所对应的砂浆强度检测做简要分析，供同仁参考。
【关键词】贯入法房屋砌体砂浆强度检测在我国北方的大部分地区，砖混砌体结构是一种应用最为广泛的建筑结构形式之一。
砖砌体质量，尤其是砌体砂浆的抗压强度是衡量砌体质量的重要参数之一。
在建筑施工中，有些施工单位对结构设计、施工技术把关较为严格，但对砌体砂浆的施工质量不够重视，甚至在施工中无砂浆配合比，不计量，不养护，致使砂浆强度的离散性很大。
加之试块没有按标准方法成型、养护，经常发生砂浆抗压强度达不到设计要求的质量事故。
因此，在进行工程质量事故处理，以及对已有建筑物的鉴定等方面采用何种方法检测砌体中灰缝砂浆的抗压强度，是近几年来全国各检测、科研部门的重要课题之一。
一、砌体砂浆强度检测发展近年来，在建筑行业，在进行工程质量事故处理以及对已有建筑物的鉴定等方面需要对砂浆抗压强度检测的情况相当多。
上个世纪末，基本上采用截取砌体进行抗压强度的试验，然后再根据砌体抗压强度和砌墙砖的强度等级推算出砌体砂浆的抗压强度。
这种方法由于截取砌体体积较大，自重较重，故给检测工作带来诸多不便。
90年代以后，随着检测手段和检测仪器的改进，砌体检测方法也日益多样化，概况起来主要有：（1）冲击法。
依据物体破碎时所消耗的功与破碎过程中新产生表面积成正比的基本原理、由事先建立的单位功表面积增量和抗压强度之间的经验公式，求得砂浆或砖块试样的强度。
（2）回弹法。
检测砖块和砂浆强度的基本原理与混凝土强度检测的回弹法相同，只是采用专门的砂浆回弹仪，因为砖的表面硬度与强度有良好的相关性，所以，此法精度高，且简单、适用。
（3）推出法。
推出法又称顶推法、剪法，具体称单砖单剪法。
《贯入法检测砌筑砂浆抗压强度技术规程》2017摘要：一、背景介绍1.砌筑砂浆抗压强度检测的重要性2.贯入法检测砌筑砂浆抗压强度的技术规程发展历程二、规程内容概述1.规程适用范围2.贯入法检测原理3.检测设备与材料4.检测步骤与方法5.检测结果处理与分析三、规程的实施与意义1.规程的实施保障2.对建筑行业的影响3.对提高砌筑砂浆质量的作用正文：一、背景介绍砌筑砂浆是建筑行业中广泛应用的一种材料，其抗压强度直接影响到建筑物的安全稳定。
因此，准确、高效地检测砌筑砂浆的抗压强度至关重要。
贯入法是一种常用的砌筑砂浆抗压强度检测方法，具有简单、快速、成本低等优点。
为了规范贯入法检测砌筑砂浆抗压强度的技术，保证砌体工程现场检测的质量，我国制定并颁布了《贯入法检测砌筑砂浆抗压强度技术规程》2017。
二、规程内容概述1.规程适用范围本规程适用于工业与民用建筑砌体工程中砌筑砂浆抗压强度的现场检测，并作为推定抗压强度的依据。
规程不适用于遭受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆检测，以及冻结法施工的砂浆在强度回升期阶段的检测。
2.贯入法检测原理贯入法检测砌筑砂浆抗压强度是通过一定的设备和方法，将一定形状、尺寸和质量的贯入器垂直贯入砂浆表面，根据贯入器阻力变化来推定砂浆的抗压强度。
3.检测设备与材料检测设备主要包括贯入器、压力表、测距仪等。
材料主要包括砂浆试块、砂浆搅拌器、量筒等。
4.检测步骤与方法（1）贯入器的制作与校准（2）砂浆试块的制备与养护（3）贯入试验的实施（4）检测数据的处理与分析5.检测结果处理与分析根据试验数据计算砂浆的抗压强度，并与设计值进行比较，评价砂浆质量。
三、规程的实施与意义1.规程的实施保障本规程由住房和城乡建设部负责管理，由中国建筑科学研究院负责具体技术内容的解释。
规程自2017 年9 月1 日起实施，原《贯入法检测砌筑砂浆抗压强度技术规程》同时废止。
2.对建筑行业的影响《贯入法检测砌筑砂浆抗压强度技术规程》2017 的实施有助于提高建筑行业砌筑砂浆质量的检测水平，确保建筑物的安全稳定，提高工程质量。
贯入法检测砂浆抗压强度的应用研究摘要：在对建筑物的施工中，采用的贯入方法决定了砖砂浆的抗压强度。
并且渗透方法不仅易于操作而且工作效率也高，还不会损坏砖石。
它大大的提高了项目的质量。
所以，贯入法在检测砂浆抗压强度中被大量应用。
本文首先对贯入法检测混合砂浆强度的试验设计进行了分析，然后对检测技术进行了分析，接着对砂浆抗压强度计算进行了分析，再接着对渗透方法（I）的试验结果进行了分析，紧接着对测强曲线的制定方法进行了分析，最后对工程应用进行了分析。
关键词：贯入法；砂浆抗压强度；应用在建筑物的建设过程中，砖的特性决定了砖砂浆的强度。
假如砂浆不符合建筑结构的要求，就要对砖的阻力进行检查并压实砖砂浆。
在一般情况下，对施工中使用的砖的抗压强度试验方法有很多，其中包括轴压法，平顶法，原位语言法，挤出法和印刷法等等，但是不同的检测方法也具有不同的特性和局限性。
1 贯入法检测混合砂浆强度的试验设计某楼的高度为30层楼，面积约为4500平方米。
在施工期间，为提高砂浆的抗压强度使用了M5水泥砂浆和石灰砂浆，并采用渗透方法来对混合砂浆的强度进行检测。
在对砂浆的测试期间，将测试分为两批。
第一批的主要特征就是验证测试。
该设计的主要原理就是对于反弹方法的渗透和验证，其中包含了三个砂浆抗压强度等级，在前两个试验等级中，一般使用M2.5，M5烧结多孔砖，当实验持续3年后，在使用烧结多孔砖和普通砖的过程中，渗透面积为2，并且相邻的灰色接头设计为1米长。
在三个测试中，测试人员需要最少六个测试区和最多九个测试区[1]。
在此项目中，测试的第二部分主要是在恢复常规剪切方法的过程中，变换阻力和渗透方法。
砂浆强度等级为M1，M2.6，M4，M7.6，M9和M14的6个等级。
并且每个穿透区域均由四个灰色关节组成，长度为0.8米，其中有四个穿透区域。
在上述两个测试样品中，渗透测试区域中都有16个穿透点，而且在前板和后板还各自有8个穿透点。
当砖的测试时间达到28天时，测试人员就应该进行执行入侵测试。
贯入法检测砌筑砂浆抗压强度一、概念贯入法检测砌筑砂浆是根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系，采用压缩工作弹簧加荷，把一测钉贯入砂浆中，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的检测方法。
二、检测标准《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T136-2001三、适用范围贯入法适用于工业与民用建筑砌体工程中砌筑砂浆抗压强度的现场检测，并作为推定抗压强度的依据。
贯入法不适用于遭受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆检测，以及冻结法施工的砂浆在强度回升期阶段的检测。
用贯入法检测的砌筑砂浆应符合下列要求：1）自然养护；2）龄期为28d或28d以上；3）自然风干状态；4）强度为0.4～16.0MPa。
四、检测仪器贯入法检测使用的仪器应包括贯入式砂浆强度检测仪（简称贯入仪）、贯入深度测量表。
贯入仪应满足下列技术要求：1）贯入力应为800±8N；2）工作行程应为20±0.10mm。
贯入深度测量表应满足下列技术要求：1）最大量程应为20±0.02mm ；2）分度值应为0.01mm 。
测钉长度应为40±0.10mm ，直径应为3.5mm ，尖端锥度应为45°。
测钉量规的量规槽长度应为0.1005.39 mm 。
贯入仪使用时的环境温度应为-4～40℃。
正常使用过程中，贯入仪、贯入深度测量表（通称为仪器）应由法定计量部门每年至少校准一次。
校准应符合规程附录A、附录B的规定。
当遇到下列情况之一时，仪器应送法定计量部门进行校准：1)新仪器启用前；2)超过校准有效期；3)更换主要零件或对仪器进行过调整；4)检测数据异常；5)零部件松动；6)遭遇撞击或其他损坏；7)累计贯入次数为10000次。
贯入仪在闲置和保存时，工作弹簧应处于自由状态。
贯入仪不得随意拆装。
五、测点布置要求1、检测砌筑砂浆抗压强度时，应以面积不大于25m2的砌体构件或构筑物为一个构件。
试分析贯入法检测砌筑砂浆抗压强度摘要：采用贯入法进行砌筑砂浆抗压强度的检测具有操作简单、作业效率高等特点，并且不会对砌体结构造成损伤，这样可以有效的确保工程质量，因此贯入法在砌筑砂浆抗压强度的检测中得到了广泛的应用。
本文对贯入法的适用范围，检测技术的要求、现场检测过程作了介绍，阐述了砂浆抗压强度的计算方法以及测强曲线的制定方法，并列举了几点注意事项，提出了几点建议。
希望能对相关工程起到借鉴作用。
关键词：贯入法；砌筑砂浆；抗压强度前言：砌筑砂浆的抗压强度是直接影响砌体强度的重要参数。
在实际施工中，由于对砌筑砂浆的质量不够重视，往往发生质量事故。
在对质量事故进行鉴定及对既有建筑物进行加固、改造时都需要对砌筑砂浆的抗压强度进行原位检测。
由于砌体中砌筑砂浆的厚度很薄，强度范围大，原位检测比较困难。
贯入法是检测砌筑砂浆的抗压强度的一种较为理想的方法。
1 贯入法检测仪器的使用方法贯入法检测仪器由贯入仪、贯入深度测量表、测钉及测钉量规组成。
检测时，用摇柄旋转贯入仪的负载铜螺母，逐渐压缩工作弹簧，直到挂钩棘爪锁住贯入杆为止，此时贯入杆受力；将负载铜螺母退至贯入杆最顶端，使贯入仪的扁头对准灰缝中部，拉起扳手，释放工作弹簧，测钉即可迅速地贯入砂浆内。
用贯入深度测量表测量测钉在砂浆中的贯入深度。
测钉用特种钢制成，每一测钉可使用30～80次（视所测砂浆强度的不同而异）。
测钉是否废弃可用测钉量规来检查，当测钉能够通过量规槽时，就应当废弃更换。
利用弹簧来提供贯入仪的贯入能量，优点是保证了测钉每次贯入的能量能够保持一致，而且各台仪器之间的贯入能量也能够很容易地保持一致，只要在仪器安装时调整弹簧的工作长度便可做到。
使一台仪器建立的测强曲线可以适用于任一台仪器，为贯入法检测技术的推广和应用提供了必要的保证。
贯入仪在新使用和使用一段时间后，应送有关部门进行检定，以确保检测仪器在正常状态下工作。
2贯入法的适用范围贯入法主要用于砌体工程中砌筑砂浆抗压强度的检测。

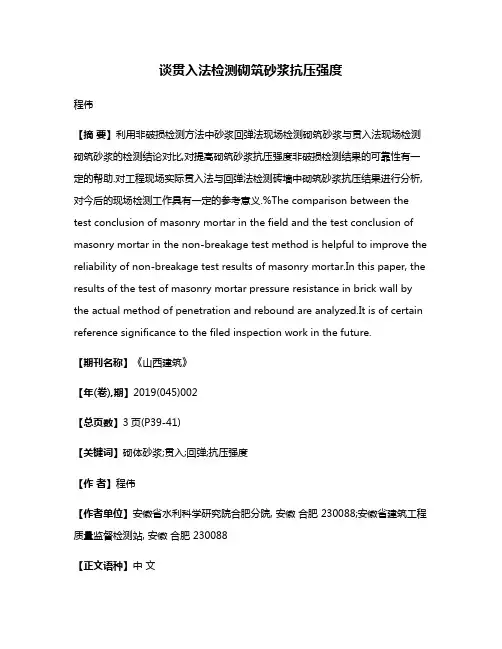

谈贯入法检测砌筑砂浆抗压强度程伟【摘要】利用非破损检测方法中砂浆回弹法现场检测砌筑砂浆与贯入法现场检测砌筑砂浆的检测结论对比,对提高砌筑砂浆抗压强度非破损检测结果的可靠性有一定的帮助.对工程现场实际贯入法与回弹法检测砖墙中砌筑砂浆抗压结果进行分析,对今后的现场检测工作具有一定的参考意义.%The comparison between the test conclusion of masonry mortar in the field and the test conclusion of masonry mortar in the non-breakage test method is helpful to improve the reliability of non-breakage test results of masonry mortar.In this paper, the results of the test of masonry mortar pressure resistance in brick wall by the actual method of penetration and rebound are analyzed.It is of certain reference significance to the filed inspection work in the future.【期刊名称】《山西建筑》【年(卷),期】2019(045)002【总页数】3页(P39-41)【关键词】砌体砂浆;贯入;回弹;抗压强度【作者】程伟【作者单位】安徽省水利科学研究院合肥分院, 安徽合肥 230088;安徽省建筑工程质量监督检测站, 安徽合肥 230088【正文语种】中文【中图分类】TU3111 概述贯入法检测是采集构件的平均贯入深度值通过专用测强曲线得到的砌筑砂浆抗压强度值。
相当于构件在同龄期下70.7 mm×70.7 mm×70.7 mm一组试块的平均抗压强度值[1]；砂浆回弹法检测是采集构件测区的平均回弹值和碳化深度值通过强度换算表或者测强曲线得到的测区现龄期砂浆抗压强度值[2]。
贯入法检测砂浆抗压强度2013概述砂浆在建筑工程中应用广泛，其强度是保证建筑物稳定的重要因素之一。
因此，需要对砂浆抗压强度进行检测，以保证其符合建筑工程要求。
其中，贯入法是一种常用的检测方法。
本文将介绍贯入法检测砂浆抗压强度的相关知识和流程。
贯入法原理贯入法是将砂浆试件放置在水平的托板上，然后从试件的上表面中央垂直向下压入一个锥形钢柱，测量试件的变形并计算其抗压强度的方法。
贯入法检测砂浆抗压强度的计算公式为：抗压强度= P/（πr²）其中，P为压力，r为钢柱的底部半径。
检测流程试件制备首先需要制备砂浆试件。
按照建筑工程标准规定的比例将水泥、砂子、溶剂等混合均匀，借助模具制备试件。
制备好的试件需要在标准状态下进行养护，以保证试件强度符合要求。
试验装置试验装置包括钢柱和托板。
钢柱为三棱锥形，长100mm，顶角为60度，底面直径为10mm，材料为优质合金钢。
托板为钢或木材制成的水平平面。
试验步骤1.将试件放到托板上。
2.使钢柱的顶端与试件的表面接触。
3.以每秒0.5毫米的速度施加负荷，直到试件垂直方向上发生破坏。
4.记录贯入深度和负荷值。
5.重复2-4步骤，共进行3次试验。
6.取试验结果的平均数，计算抗压强度。
注意事项在进行砂浆试件贯入法检测时，需要注意以下事项：1.砂浆试件要制备整齐、表面平整，确保不会出现偏心等现象。
2.托板和钢柱表面不能有明显的变形或划痕。
3.在试验过程中，需要保持贯入深度一致，以保证试验结果准确。
4.进行贯入试验时，应按照标准规定的试验条件进行，不能随意改变。
贯入法是一种简单可靠的方法，用于检测砂浆试件的抗压强度。
需要根据标准规定进行试验，确保结果准确可靠。
对于建筑工程来说，合格的砂浆试件是保证建筑物稳定性的重要因素之一，因此贯入法检测砂浆抗压强度的重要性不言而喻。
浅谈贯入法检测砌筑砂浆抗压强度
砌筑砂浆的抗压强度是影响砌体强度的重要因素，在建筑工程施工中由于对砌体砂浆的质量不够重视，产生建筑事故时有发生。
因此，对砌体中的砂浆强度进行检测成为必要。
砌筑砂浆抗压强度的检测方法根据砌体破损与否可分为两类：第一类是非破损检测方法，如贯入法，射钉法，回弹法，振动法等；第二类是破损检测方法，如点荷法、推出法、冲击筛分法、筒压法，砂浆片剪切法等。
由于砌體中砂浆厚度很薄，原位检测比较困难，贯入法作为一种原位非破损检测方法，检测时不破坏砌体结构，布置测点的限制条件较少，测点的代表性能达到保证，可进行量大面广的检测，而且检测时不需要从砌体中将砌筑砂浆取出，避免了取砂浆片时因敲击、振动等因素对砂浆强度的影响，而上述其他方法不是检测误差较大，就是现场操作较复杂，或是对砂浆强度较低区域难以测定等，采用贯入法对砂浆强度进行检测是一种理想的方法，已被广泛应用。
贯入法检测砌筑砂浆抗压强度的仪器为贯入仪，它的检测原理是贯入仪中的工作弹簧提供测钉一定的能量，获得定量能量的测钉贯入砌筑砂浆水平灰缝的深度与砌筑砂浆抗压强度呈相关关系。
砂浆抗压强度值高，测钉贯入深度就浅；砂浆抗压强度值低，测钉贯入深度就深。
根据测钉贯入深度与砂浆抗压强度之间的相关关系建立测强曲线，由测钉的贯入深度通过侧强曲线可换算出砂浆的抗压强度。
本人从事多年的检测工作，本文结合工程实践经验总结了影响贯入法检测砌筑砂浆抗压强度几个主要因素。
一、砂浆所用原料。
砂浆由胶结料、细集料、掺加料、外加剂和水配制而成，常用的砌筑砂浆有水泥砂浆，水泥混合砂浆、石灰砂浆、粉煤灰砂浆、防冻砂浆等。
中国建筑科学研究院曾为研究砂浆品种对贯入法测强的影响，分别建立了水泥砂浆、水泥混合砂浆、微沫砂浆和粉煤灰砂浆贯入法测强曲线，对不同品种砂浆贯入法侧强曲线有无差异进行了检验，检验表明不同品种砌筑砂浆贯入法测强曲线存在显著差异。
所以应按砂浆品种不同分别建立测强曲线。
《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T136—2001中给出了水泥砂浆和水泥混合砂浆的砂浆抗压强度换算表，同时在附录E中给出了专用测强曲线的制定方法。
在现场实际检测时一定要注意调研资料，确定好所检砂浆的类型，避免出现误判。
日常检测中发现砂浆中砂细度对其强度、贯入深度值等都有较大影响，试验发现细砂贯入深度值离散
性很大，相关性较差，粗砂配制砂浆曲线贯入深度值随强度变化而变化的趋势不明显。
二、碳化及龄期、养护条件对砌筑砂浆强度的影响。
我们知道混凝土表面的碳化对回弹法检测混凝土强度有显著的影响。
安徽省建筑科学研究设计院曾针对砂浆表面的碳化对贯入法检测砂浆强度有无影响进行过专门的试验研究，研究表明碳化对贯入法检测水泥混合砂浆强度有显著影响，对贯入法检测水泥砂浆抗压强度影响较小。
达到龄期后，碳化深度值从0mm 变化到大于10mm，砂浆碳化深度变化对其贯入深度值影响不大，使用贯入法检测砌体灰缝砂浆强度可不考虑碳化深度的影响。
同时养护条件是影响砂浆强度增长速率的主要因素，湿度一定的条件下，在适宜的温度范围内，一般养护温度高，砂浆强度增长速率就快，养护温度低，砂浆强度增长速率就慢。
而工程实际中，砌筑砂浆基本上是自然养护，如果养护温度比l7℃低得多，那么其28天龄期强度就达不到标养强度。
因此我们用贯入法检测砌筑砂浆抗压强度的龄期应为28天或28天以上。
三、砌块的种类和压应力。
贯入法测强曲线是用砂浆试块试验并建立的，试验时试块不承受荷载或承受的荷载较小。
在实际工程检测中，砌体均承受一定的荷载即压应力。
为了解不同砌块及不同压应力对贯入法检测砌筑砂浆抗压强度的影响，福建省建筑科学研究院做过专门的研究。
研究表明不同材质砌块的吸水性能、约束条件等不同导致砌筑砂浆强度会有所不同，但是贯入检测时，可不考虑砌块种类的影响。
对于压应力，随着压力增大，贯入深度值经历由大到小，再由小到大的变化过程。
但是当砌体受荷在极限荷载的30%～60%时，贯入深度变化一般不大于1.00mm，所以通常情况下贯入法检测可不考虑压应力的影响。
四、砂浆含水率的影响。
我们知道水泥混合砂浆试块试压时，其含水率接近于自然风干状态，水泥砂浆试块试压时，其面层潮湿，砌筑砂浆的含水率与试块试压时的含水率有差异，而贯入检测时其含水率应与标养试块含水率相当。
河北省建筑科学研究院针对这一影响专门做过研究，研究表明低强度等级用水泥混合砂浆，测试时应在风干状态下进行。
对于强度等级不小于M5的砌筑用水泥混合砂浆，含水率对贯入法的影响较小。
对砌筑用水泥砂浆，其含水率不同时，对贯入法测强的影响不大。
五、砖的含水率的影响。
《砌体工程施工质量验收规范》GB5O203—2002中规定，砌筑砖砌体时，砖应提前1-2天浇水湿润，目的是增加砖与砂浆间的粘接力，烧结普通砖、多孔砖的含水率一般为10%一20%。
制作砂浆试块时要求
低砖的含水率≤2%。
而根据有关资料提供的数据，砌体中砖的含水率在0-5%时，砂浆强度不降低，含水率10%时，砂浆强度降低20%，含水率30%时，砂浆强度降低30%，现行验收规范为保证砖和砂浆间粘接力及灰缝砂浆饱满度，要求砖的含水率宜为lO%一15%，因此导致正常施工条件下，现场检测的砌筑砂浆强度换算值会比试块强度有所降低。
六、检测人员因素的影响
砌体砂浆强度检测时，检测人员必须对贯入法检测砌筑砂浆抗压强度技术规程》熟悉和熟练掌握仪器操作规程。
一般以相邻两轴线间的墙体或独立构件且面积不大于25㎡的砌体为一个测区，测试面积一般不小于2㎡。
测区应选择在承重结构的可测面上，并应避开门窗、洞口和预埋件的边缘。
每一测区测试16 点，测点在测区内的水平灰缝上均匀分布，测点间距不宜小于240 mm，每条灰缝测点不宜多于2 点。
在工程检测过程中发现不少工程的墙体已完成抹灰层了，才得知砂浆试件强度不合格，采用砌筑砂浆抗压强度，必对抹灰层进行铲除，往往在铲除的过程中，由于工人操作不当，对灰缝也造成损伤。
我们进行了对比试验发现：采用贯入法對完成抹灰层，再铲除抹灰层的灰缝砂浆强度进行检测比原来的未做的灰缝砂浆强度低5～15%。
不同的检测人员在同一层、同一测区对设计为M5混合砂浆进行对比试验，发现不同检测人员的检测误差相差在5～10%之间；对设计为M7.5混合砂浆进行对比试验，发现不同检测人员的检测误差相差在6～13%之间。
七、贯入法检测砂浆强度的其他注意事项：
（1）本方法不适用于遭受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆检测，以及冻结法施工的砂浆在强度回升期阶段的检测。
（2）被检测灰缝应饱满，其厚度不应小于7mm，并应避开竖缝位置、门窗洞口、后砌洞口和预埋件的边缘。
（3）多孔砖砌体和空斗墙砌体的水平灰缝深度应大于30mm。
（4）检测时，贯入仪的轴线应始终垂直于结构或构件的混凝土检测面。
（5）正常使用过程中，贯入仪、贯入深度测量表应由法定计量部门每年至少校准一次。
（6）要求委托方在检测过程中安排有关负责人员全程见证检测，提供必要的协助；及时将检测事宜通知监理或甲方等相关单位代表。
综上所述，通过贯入法检测砌筑砂浆抗压强度是一种非常可取且被广泛应用的非破损检测方法，但是由于影响贯入法检测砌筑砂浆抗压强度的因素也很多，针对不同情况应区别对待，因此在检测工作开展之前，我们一定要做好设计和施工资料的收集工作，搞好现场调查，尤其是开完工日期，投入使用时间，砌体砌筑日期、施工和养护情况，以及所用砌筑砂浆的种类。
这对于试验方法的选择和结果的判定有很重要的影响。
参考文献
[1] 侯伟生.建筑工程质量检测技术手册[M].北京：中国建筑工业出版社，2003.
[2] 中国省建筑科学研究.JGJ/T136- 2001 贯入法检测砌筑砂浆抗压强度技术
规程[S].北京：中国建筑工业出版社，2001.。
