D-20-II 沥青薄膜加热试验记录(二)

一、实验目的本实验旨在通过对沥青材料的各项性能进行综合测试，了解沥青材料的基本特性，为沥青路面设计、施工和养护提供依据。

二、实验原理沥青材料是一种粘弹性材料，其性能受温度、压力、时间等因素的影响。

本实验通过测定沥青材料的软化点、针入度、延度、脆点等指标，评价沥青材料的性能。

三、实验仪器与材料1. 实验仪器：沥青软化点测定仪、针入度仪、延度仪、脆点测定仪、电子天平、温度计等。

2. 实验材料：沥青试样、标准砂、石油醚等。

四、实验步骤1. 软化点测定（1）将沥青试样放入软化点测定仪的试样筒中，预加热至60℃。

（2）调整温度控制装置，使试样在规定时间内达到规定的软化点。

（3）记录试样软化时的温度，即为沥青的软化点。

2. 针入度测定（1）将沥青试样放入针入度仪的试样筒中，预加热至25℃。

（2）调整针入度仪，使针尖与试样表面接触。

（3）启动针入度仪，使针尖在规定时间内刺入试样，记录针尖刺入试样深度。

（4）重复测定三次，取平均值。

3. 延度测定（1）将沥青试样放入延度仪的试样筒中，预加热至25℃。

（2）调整延度仪，使试样两端夹紧。

（3）启动延度仪，使试样在规定时间内拉伸至断裂，记录试样断裂时的拉伸长度。

（4）重复测定三次，取平均值。

4. 脆点测定（1）将沥青试样放入脆点测定仪的试样筒中，预加热至-10℃。

（2）调整脆点测定仪，使试样在规定时间内达到脆点。

（3）记录试样达到脆点时的温度，即为沥青的脆点。

五、实验结果与分析1. 软化点：沥青试样的软化点为60℃。

2. 针入度：沥青试样的针入度为30（0.1mm）。

3. 延度：沥青试样的延度为80cm。

4. 脆点：沥青试样的脆点为-20℃。

根据实验结果，沥青试样具有良好的高温稳定性和低温抗裂性，适用于沥青路面施工。

六、结论通过对沥青材料进行综合测试，本实验得出以下结论：1. 沥青试样的软化点、针入度、延度和脆点等指标均符合相关标准要求。

2. 沥青试样具有良好的高温稳定性和低温抗裂性，适用于沥青路面施工。

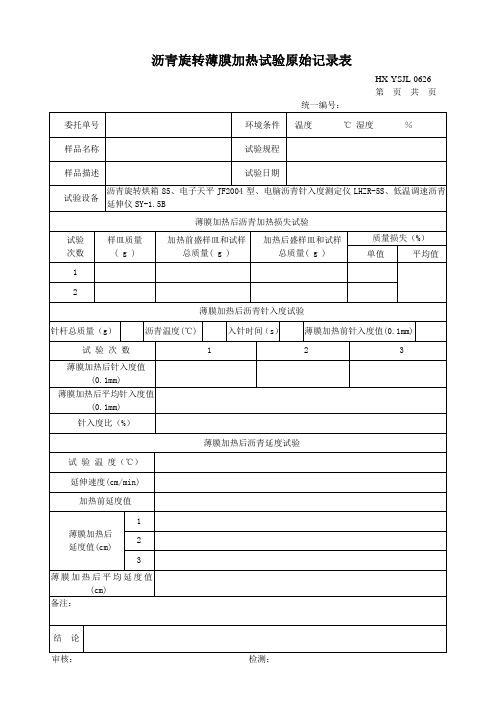

沥青旋转薄膜老化试验记录表
任务单号样品编号样品描述
试验规程JTG E20-2011 试验方法T0610-2011 收样日期试验日期
试验仪器试验环境
试验项目
试样编号
1 2
试验后质量损失
（％）
试样皿质量（g)
加热前盛样皿与试样合计质量(g) 加热后盛样皿与试样合计质量(g) 加热损失质量（％）
残留针入度与原试样针入度比值
（％）加热前原试样针入度(0.1mm) 加热后残留物针入度(0.1mm) 残留物针入度平均值(0.1mm) 残留物针入度比（％）
残留物软化点增
值
加热前软化点 (C)
加热后软化点 (C)
加热后软化点平均值(C) 软化点增值(C)
加热试验粘度比
加热前60。

C粘度 (Pa.S)
加热后60。

C粘度(Pa.S) 加热后60 C粘度（Pa.S）平均值加热试验前后60 C粘度比
沥青的老化指数
结论：备注：
试验：记录：复核：。

沥青旋转薄膜加热试验（T 0610-2011）8.4.1 目的和适用范围本方法适用于测定道路石油坜青旋转薄膜烘箱加热后的质量损失，并根据需要测定旋转薄膜加热后，沥青残留物的针入度，粘度、延度及脆点等性质的变化，以评定沥青的老化性能。

8.4.2 仪器设备旋转薄膜烘箱、盛样瓶、温度计、天平、溶剂等。

8.4.3试样准备1、用汽油或三氣乙烯洗净盛样瓶后，置温度105℃±5℃烘箱中烘干，并在干燥器中冷却后编号称其质量(m0)，准确至0.1mg,盛样瓶的数量应能满足试验的试样需要，通常不少于八个。

2、将旋转加热烘箱调节水平，并在163℃±0.5℃下预热不少于16h,使箱内空气充分加热均匀。

调节好温度控制器，在全部盛样瓶装人环形金属架后，烘箱的温度应在10 min以内达到163℃±0.5℃。

3、调整喷气嘴与盛样瓶开口处的距离为 6.35mm,并调节流量计，使空气流量为4 000mL/min±200mL/min。

4、准备的沥青试样，分别注入每个盛瓶中，其质量为35g士0.5g，放入干燥器中冷却至室温后称取质量(m1)，准确至1mg。

需测定加热前后沥青性质变化时，应同时灌样测定加热前沥青的性质。

8.4.4 试验步骤1、将称量完后的全部试样瓶放入烘箱环形架的各个瓶位中，关上烘箱门后开启环形架转动开关，以15r/min±0.2r/min速度转动。

同时开始以流速 4 000mL/min±200mL/min的热空气喷人转动着的盛样瓶的试样中，烘箱的温度应在10min回升到163C±0.5℃,使试样在163℃士0.5℃温度下受热时间不少于75min。

总的持续时间为85min。

若10min内打不到试验温度，则试验不得继续进行。

2、到达时间后，停止环形架转动及喷射热空气，立即逐个取出盛样瓶，并迅速将试样倒入一洁净容器内混匀（进行加热质量损失的试样除外），以备进行旋转薄膜加热试验后的沥青性质的试验，但不允许将已倒过的沥青试样瓶重复加热以取得更多试样。

沥青薄膜加热试验39、7mm、深为9、5mm器皿中，使沥青成为厚约3mm的薄膜，沥青薄膜在（1631）℃标准烘箱中加热5h，以加热前后质量损失、针人度比和25℃、15℃延度值作为评价指标。

薄膜加热试验后的性质与沥青在拌和机中加热拌和后的性质有很好的相关性。

沥青在薄膜加热试验后的性质，相当于在150℃拌和机中拌和1、0-1、5min后的性质。

后来又发展了旋转薄膜烘箱试验，这种试验方法的优点是试样在垂直方向旋转，沥青膜较薄，能连续介人热空气，以加速老化，使试验时间缩短为75min，并且试验结果精度较高。

本节仅介绍广泛使用的薄膜加热试验。

1．目的和适用范围沥青薄膜加热试验（简称TFOT）是厚度3、2mm的试样在规定温度条件下，经规定时间加热，测定试验前后沥青质量和性质变化的试验。

非经注明：加热温度为163℃，受热时间为5h本方法适用于测定道路石油沥青薄膜加热后的质量损失，并根据需要测定薄膜加热后残留物的针人度、粘度、软化点、脆点及延度等性质的变化，以评定沥青的耐老化性能。

2、仪具与材料本试验需要下列仪具与材料：（1）薄膜加热烘箱：工作温度200℃，装有温度调节器和可转动的圆盘架。

圆盘直径360-370mm，上有浅槽4个，供放置盛样皿。

转盘中心由一垂直轴悬挂于烘箱的中央，由传动机构使转盘水平转动，速度为（5、51）r/min。

门为双层，两层之间应留有间隙，内层门为玻璃制，只要打开外门，即可通过玻璃读取烘箱中温度计的读数。

烘箱应能自动通风，为此在烘箱上下部设有气孔，以供热空气和蒸气的逸出和空气进入。

（2）盛样皿：铝或不锈钢制成，不少于4个。

（3）温度计：（0-200）℃，分度0、5℃（允许由普通温度计代替）（4）天平：感量不大于1mg（5）其他：干燥器、计时器等。

3．准备工作（1）将洁净、烘干、冷却后的盛样皿编号，称其质量（m0），准确至1mg。

（2）准备沥青试样，分别注入4个已称质量的盛样皿中[（500、5）g，并形成厚度均匀的沥青薄膜，放人干燥器中冷却至室温后称取质量（m1），准确至1mg。
