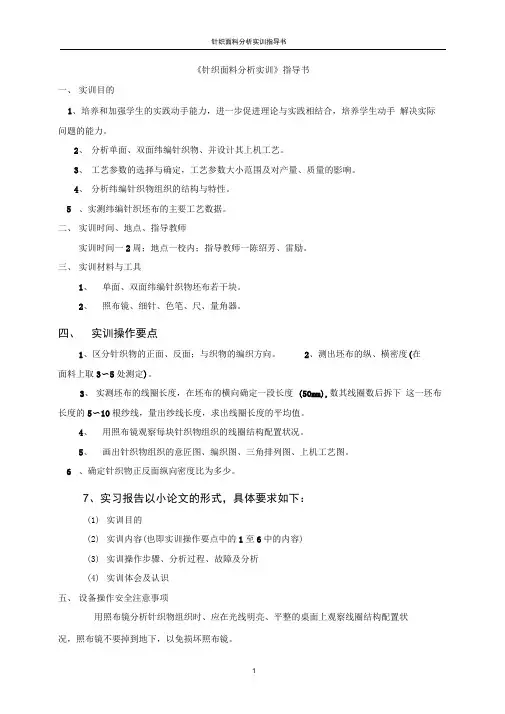

《针织面料分析实训》指导书一、实训目的1、培养和加强学生的实践动手能力，进一步促进理论与实践相结合，培养学生动手解决实际问题的能力。
2、分析单面、双面纬编针织物、并设计其上机工艺。
3、工艺参数的选择与确定，工艺参数大小范围及对产量、质量的影响。
4、分析纬编针织物组织的结构与特性。
5、实测纬编针织坯布的主要工艺数据。
二、实训时间、地点、指导教师实训时间一2周；地点一校内；指导教师一陈绍芳、雷励。
三、实训材料与工具1、单面、双面纬编针织物坯布若干块。
2、照布镜、细针、色笔、尺、量角器。
四、实训操作要点1、区分针织物的正面、反面；与织物的编织方向。
2、测出坯布的纵、横密度(在面料上取3〜5处测定)。
3、实测坯布的线圈长度，在坯布的横向确定一段长度(50mm),数其线圈数后拆下这一坯布长度的5〜10根纱线，量出纱线长度，求出线圈长度的平均值。
4、用照布镜观察每块针织物组织的线圈结构配置状况。
5、画出针织物组织的意匠图、编织图、三角排列图、上机工艺图。
6、确定针织物正反面纵向密度比为多少。
7、实习报告以小论文的形式，具体要求如下：(1)实训目的(2)实训内容(也即实训操作要点中的1至6中的内容)(3)实训操作步骤、分析过程、故障及分析(4)实训体会及认识五、设备操作安全注意事项用照布镜分析针织物组织时、应在光线明亮、平整的桌面上观察线圈结构配置状况，照布镜不要掉到地下，以免损坏照布镜。
纬编针织面料的分析，俗称“翻样”。
只有分析出的结果准确无误，才有可能编织生产出与客户来样相同的织物(面料)。
分析织物的主要任务是：(1)确定来样的组织结构和花型图案。
(2)确定来样的物理指标(织物密度、线圈长度)。
1.来样的表面分析拿到客户提供的面料(样品)或者是市场上流行织物的小样后，第一步就是对面料进行分析研究。
分析的主要内容包括：(1)仔细观察面料外观特征：从外观特征上初步判断面料是属于经编织物还是纬编织物；是单面类织物，还是双面类织物。
一、物与织物结构：1、机织物：由相互垂直排列的两个系统的纱线，在织机上按一定规律交织而成的制品。
2、经纱：在织物内与布边平行的纵向排列的纱线。
3、纬纱：与布边垂直的横向排列的纱线。
4、织物结构：经纬纱线在织物中的几何形态。
二、织物分类织物一般常用的分类方法如下：（一）按构成织物的原料划分：1、纯纺织物：指经纬纱都用同一种纤维纺成纱织成的织物。
2、混纺织物：指用两种或两种以上不同类的纤维混纺的经、纬纱线织成的织物。
3、交织物：指由不同纤维纺成的经纱和纬纱相互交织而成的织物。
（二）按织物的用途划分：1、生活用织物：服装用织物、卫生用织物、装饰用织物。
2、技术用织物：传动带、帆布、滤布。
（三）按织物组织划分：1、原组织织物2、小提花组织织物3、大提花组织织物三、织物的量度：1、织物具有长、宽、厚和重量几项量度指标。
2、织物的长度：如无特定规定，织物的长度一般视织物的重量或厚度而定。
3、织物的幅宽：根据织物的用途和生产设备或市场上的通用标准而定，又可分内幅和外幅。
4、织物的厚度：衡量织物厚薄程度的一项指标。
5、织物的重量：市场上通用的表示方法有每米克重和每平方米克重。
6、织物按其重量可分三种类型：轻型、中性、厚重型。
一、辨别组成织物的纤维或纱线的成分。
二、测定纤维或纱线的纤度。
三、分析织物的组织。
四、测定织物的经、纬密度。
五、制定织物的上机工艺。
第三章纤维（纱线）知识介绍第一节纺织纤维的分类一、纺织纤维的概念：一般而言，直径细到几微米或几十微米，而长度比细度大许多倍的物质，均可称为纤维。
其中长度达几十毫米及以上并具有一定强度、可绕曲性或具有一定的包缠性、服用性或工业、产业用性能的，可生产纺织制品的，称纺织纤维。
纺织纤维的分类：一般分为天然纤维和化学纤维两大类。
二、常见的新型纺织纤维1、环保型纤维包括天然纤维、再生纤维素纤维和生物可降解合成纤维。
A、天然纤维：彩色棉等B、再生纤维素纤维：天丝（Tencel）、莫代尔纤维（Modal）、牛奶纤维、大豆纤维、甲壳素纤维。
目前在纺织品的监督、委托检测项目中，纤维成分含量是重要的检测项目之一。
世界各国都将纺织品的纤维成分标签作为强制性要求。
我国根据GB 5296.4《纺织品和服装使用说明》中规定，服装进入市场必须在耐久性标签上注明纤维成分与含量。
纤维成分定性鉴别试验是一项细致与复杂的检测工作，其检测结果的准确与否，不仅直接影响到样品后面纤维含量检测结果的准确性，还直接影响样品其他相关理化指标项目的检测。
本文总结了作者在定性鉴别试验中遇到并注意的一些问题，供同行探讨和参考。
1纤维鉴别方法选择1.1锦纶、腈纶、聚酯纤维鉴别近几年来，我们在大量的纤维定性鉴别检验中发现，锦纶、腈纶、聚酯纤维的表面形态特征与现行FZ/T 01057.3—2007《纺织纤维鉴别试验方法第3部分：显微镜法》附录B中的纵面形态特征和附录C中的纵面形态显微照片之间存在着明显差异。
一些检测人员对这3种化纤的纵面形态特征归纳为匀、直、亮或匀、直、点的特征，而实际上用这两种形态特征来描述，就显得不够客观与形象了。
日常检验中常见的锦纶、腈纶、聚酯纤维的表面形态特征的种类详见图1~图3。
形成这种不同表面形态特征的原因是化纤生产企业为了改善与提高面料的服用性能，在生产工艺上做出创新，使化纤表面形态特征发生了变化。
但同时给检验人员对样品成分的定性鉴别增添了一定的复杂性。
为了解决这一问题，作者经过长期实践总结出一套简便有效的应对方法：(1)取少许样品试样，在常温条件下，置于100 mL烧杯中，并向烧杯中放入15% HCl或20%HCl溶液，搅拌试样，待5分钟后，将溶解液倒入装有少量清水的小烧杯中，若溶解液遇清水出现浑浊的乳白色，则表明试样中含有锦纶。
(2)取少量样品试样，在常温条件下，放入70%硫酸溶液中处理，试样不溶，又经98%浓硫酸溶液处理，样品溶解；另取少量样品试样，再经68%浓硝酸溶液处理，若试样溶解，则结果判为腈纶；若试样不溶解，再经苯酚-四氯乙烷溶液在煮沸条件下处理，若试样速溶，则结果判为聚酯纤维。
