砌体内管线施工准备暗敷设技术交底

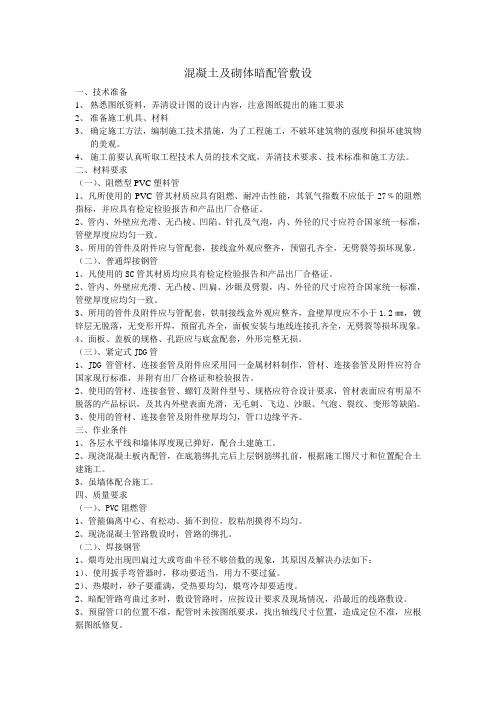

混凝土及砌体暗配管敷设一、技术准备1、熟悉图纸资料，弄清设计图的设计内容，注意图纸提出的施工要求2、准备施工机具、材料3、确定施工方法，编制施工技术措施，为了工程施工，不破坏建筑物的强度和损坏建筑物的美观。

4、施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准和施工方法。

二、材料要求（一）、阻燃型PVC塑料管1、凡所使用的PVC管其材质应具有阻燃、耐冲击性能，其氧气指数不应低于27﹪的阻燃指标，并应具有检定检验报告和产品出厂合格证。

2、管内、外壁应光滑、无凸棱、凹陷、针孔及气泡，内、外径的尺寸应符合国家统一标准，管壁厚度应均匀一致。

3、所用的管件及附件应与管配套，接线盒外观应整齐，预留孔齐全，无劈裂等损坏现象。

（二）、普通焊接钢管1、凡使用的SC管其材质均应具有检定检验报告和产品出厂合格证。

2、管内、外壁应光滑、无凸棱、凹扁、沙眼及劈裂，内、外径的尺寸应符合国家统一标准，管壁厚度应均匀一致。

3、所用的管件及附件应与管配套，铁制接线盒外观应整齐，盒壁厚度应不小于1.2㎜，镀锌层无脱落，无变形开焊，预留孔齐全，面板安装与地线连接孔齐全，无劈裂等损坏现象。

4、面板、盖板的规格、孔距应与底盒配套，外形完整无损。

（三）、紧定式JDG管1、JDG管管材、连接套管及附件应采用同一金属材料制作，管材、连接套管及附件应符合国家现行标准，并附有出厂合格证和检验报告。

2、使用的管材、连接套管、螺钉及附件型号、规格应符合设计要求，管材表面应有明显不脱落的产品标识，及其内外壁表面光滑，无毛刺、飞边、沙眼、气泡、裂纹、变形等缺陷。

3、使用的管材、连接套管及附件壁厚均匀，管口边缘平齐。

三、作业条件1、各层水平线和墙体厚度现已弹好，配合土建施工。

2、现浇混凝土板内配管，在底筋绑扎完后上层钢筋绑扎前，根据施工图尺寸和位置配合土建施工。

3、虽墙体配合施工。

四、质量要求（一）、PVC阻燃管1、管箍偏离中心、有松动、插不到位，胶粘剂摸得不均匀。

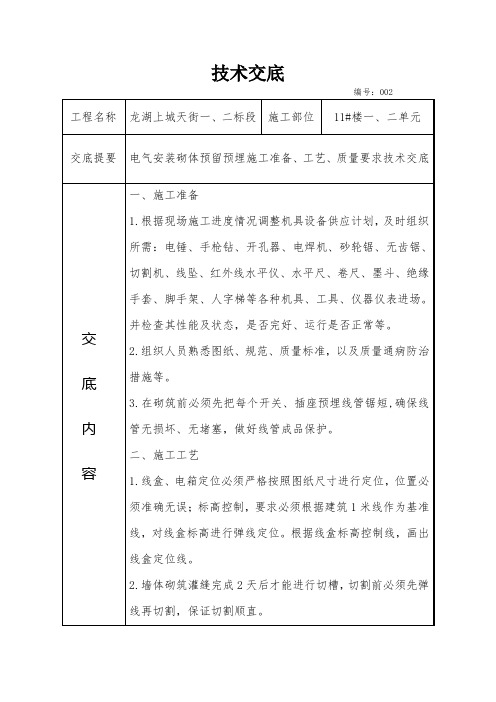

建筑电气砌体内二次预埋施工技术交底本工程为**栋，施工形象进度为混凝土结构已封顶，正进行填充墙砌筑。

混凝土内电气导管已预埋，需进行砌体内导管二次预埋工作，预埋电气导管均为PVC管，现进行交底如下：一、施工准备1、作业条件随土建砌体砌筑同时进行。

2、PVC管材料要求（1）PVC管的材质必须合格,其氧指数≥27%,设计有特殊要求时必须符合设计要求。

进场材料必须有产品合格证,以及有效的氧指数检测报告；（2）外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷；（3）用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致；（4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品,同时应有出厂合格证、生产许可证、“CCC"认证标志和认证证书复印件。

3、主要机具铅笔、钢卷尺、开槽机、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。

二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2015)的规定。

三、工艺流程（一）砌体内PVC管的工艺流程预留箱盒位置→敷设管路→管路连接→切断→弯曲四、操作工艺1、留箱盒位置为了保证箱盒位置及标高的准确,采取先预留箱盒位置后安装箱盒的办法。

具体做法是,根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各大50～100mm.上下各大150～200mm。

对于接线盒或开关插座盒,留洞尺寸可定为150mm×250mm。

管路进洞尺寸不超过洞口的1/2,以利于以后的箱盒安装。

2、敷设管路分两种情况,第一种是从楼地面内引出的管路,第二种是从墙上箱盒向外引的管路。

（1）对于从楼地面内引出的管路,为了保证管路位置准确,在楼地面混凝土浇筑时要派电工值班,保证管路的位置,发现问顾及时纠正。

在土建楼层放线完成后及时检查,对超出墙体线的管路,要及时进行处理,如果是根部超出,必须进行剔凿然后重新接管,如果是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避免造成管路折断或变形。

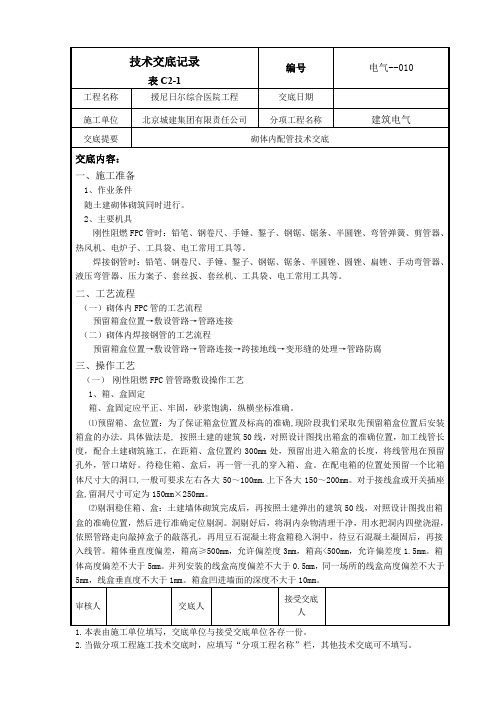

表C2—1 编号工程名称交底日期2010年6月1日施工单位分项工程名称砌体内管路敷设交底提要PVC管、焊管砌体内敷设技术交底交底内容：一、施工准备（一）砌体内PVC管施工准备1、作业条件随土建砌体砌筑同时进行。

2、PVC管材料要求（1）PVC管的材质必须合格,其氧指数≥27%,设计有特殊要求时必须符合设计要求。

进场材料必须有产品合格证,以及有效的氧指数检测报告；（2）外观检查,管材内外壁光滑,无凸棱凹陷、气泡等缺陷；（3）用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致；（4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品,同时应有出厂合格证、生产许可证、“CCC"认证标志和认证证书复印件。

3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。

（二）砌体内焊接钢管施工准备1、作业条件随土建砌体砌筑同时进行。

2、材料要求（1）钢管的材质必须合格,有出厂合格证,设计有特殊要求时必须符合设计要求；（2）外观检查:钢管表面无严重锈蚀,壁厚均匀、焊缝均匀,无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（3）用游标卡尺测量,钢管的内外径及壁厚应符合国家标准；（4）锁紧螺母外形完好、丝扣清晰,无翘曲变形等缺陷；（5）铁制灯头盒、开关盒等的金属板厚度必须符合国标或华北标准图集的要求。

3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。

审核人交底人接受交底人2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。

表C2—1 编号工程名称交底日期2010年6月1日施工单位分项工程名称砌体内管路敷设交底提要PVC管、焊管砌体内敷设技术交底交底内容：二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

砌体线管敷设施工技术交底一、施工前准备1.1 设计图纸审查在开始线管敷设施工前，要对设计图纸进行审查，确保各项数据和图纸尺寸、标高等信息准确无误，同时对设计方案进行讨论和分析，明确关键节点工艺、工序及注意事项，避免出错。

1.2 工艺流程确定根据设计方案，确定线管敷设的工艺流程，包括：料场搭设、基础处理、墙体砌筑、墙体开槽、线管敷设、线管封堵、施工缝处理、验收等环节。

1.3 施工图纸制定根据设计方案，制定具体的施工图纸，包括：开槽图、线管铺设图、封堵图、施工缝处理图等。

1.4 材料准备根据工艺流程和施工图纸，确定所需材料种类、规格、数量，进行采购及检验，确保材料质量符合要求。

二、砌体线管敷设的工艺流程2.1 料场搭设为方便施工，要在工地周围空地或摊铺水泥地上，搭设简易的料场，分别存放主要材料如砖石、水泥、砂子、硬石料、混凝土等。

2.2 基础处理首先对基础进行处理，包括按图纸标高挖深基坑、对坑底和坑壁进行清理，并浇筑20cm以上的混凝土基础，待混凝土凝固后，方可进行砌筑工作。

2.3 墙体砌筑对基础进行处理后，可以开始进行墙体砌筑。

按照设计图纸及规范要求进行墙体砌筑，砌完每层后要进行验收，确保质量符合标准。

2.4 墙体开槽在墙体上根据设计图纸要求，进行开槽，以便于线管敷设。

在开槽前，要进行墙体表面清理，确保开槽部位无杂物附着。

开槽切口要平直，厚度与线管规格相当。

2.5 线管敷设将预先制作好的线管安装至开槽处，线管的直径尺寸及位置要符合设计要求。

管线敷设时要采用不同颜色的标志牌进行标注，标注管道用途、流向和电缆编号等信息，以方便维护管理。

线管的两端要安装封头，以确保管内不会有任何杂物进入。

2.6 线管封堵在线管敷设后，要进行线管封堵，以确保管道内部清洁无杂质。

在封堵前，要进行线管内部清洁，并将符合要求的沙子充入管道内部，分层压实，将管道内按要求加固，封堵口要平整，符合施工图纸要求。

2.7 施工缝处理在对线管封堵后，要对墙体进行施工缝处理。

B2 编号：AZ-DQ
图：接线盒安装样板图
5）管路敷设：管路连接采用直管接头连接，长度为管外径的2~3倍，管的接口应在直管接头内的1/2处。

根据本表由施工单位填写，交底单位与接受交底单位、建设单位、施工单位、城建档案馆各存一份。

B2 编号：AZ-DQ
本表由施工单位填写，交底单位与接受交底单位、建设单位、施工单位、城建档案馆各存一份。

表B2 编号：AZ-DQ0
本表由施工单位填写，交底单位与接受交底单位、建设单位、施工单位、城建档案馆各存一份。

表B2 编号：AZ-DQ
本表由施工单位填写，交底单位与接受交底单位、建设单位、施工单位、城建档案馆各存一份。

附件一：
标高定位线说明。

砌体内管路敷设工程技术交底一、工程概述砌体内管路敷设工程是指在砌体结构内敷设各类管道（如水管、电线、燃气管等），并与外部管路相连通，以实现室内水电气等供给。

本工程需遵守国家相关建设规范和标准，确保工程质量达标，工程安全稳定。

二、工程材料本工程中涉及的管材主要包括钢、塑料、铜、不锈钢等材质。

此外，还需要铁丝网、砂浆、水泥等材料进行固定和填补。

三、工程流程地形勘察施工前需要对砌体结构内部进行勘察，确定管道走向和位置，并在墙面上标示出来。

管位开槽开槽前需先检查管道材质、尺寸等是否符合要求。

在墙面上用锤子敲打确定开槽处，使用角磨机、电锤等工具进行开槽，保证槽口宽度和深度达到要求，同时避免墙体破损。

管道敷设将管道放入开槽中，并将其固定于墙体上。

在管道上下料口处保留足够的间隔，以便后期维修或更换。

封堵处理在管道敷设完毕后，需要使用砂浆或泡沫胶等材料对管道口处进行封堵，以确保管道与墙体之间的缝隙不会发生渗水漏电等问题。

检验验收对已安装的管道进行检验验收，确保管道经过正确的连接和固定，并与外部管路顺畅连接，达到工程质量验收标准，减少安全隐患。

四、注意事项•挑选管道材质时需考虑管道的用途和环境条件，以确保使用寿命和安全性。

•管道开槽时需先测量，避免开错位置或开深、开宽不足等情况。

•管道敷设时需注意保护管道表面，避免管道变形或损坏。

•所需材料的品质必须符合相应标准。

•确保施工人员的安全，必须佩戴安全帽、手套等防护用具。

五、结语砌体内管路敷设工程技术交底事项众多，需要严格按照规范要求进行施工，确保管道安装准确、牢固、美观，达到使用要求，减少相关安全事故的发生。

因此，施工过程中需要严格按照工艺流程，严格把控施工质量和安全风险，确保最终工程达到预期效果。
