静压桩临时用电施工方案一、工程用电概况本工程前期先施工试桩，待试桩检测后，再进行工程桩的施工，根据总体进度安排，投入ZPY－700B型静力压桩机___台套，各桩机及配套设备在满负荷运行时用电量将达到140kw。
工地现场变压器已由甲方提供，电源引接点位置已确定，由于桩基施工机具不断移位，施工区域也不断变化，桩机及其开关柜需随之不断移动，总配电柜位置每单项工程相对固定。
二、编制依据1．《施工现场临时用电安全技术规范》JGJ46-___2．《建设工程施工现场供用电安全规范》GB50194-933．本工程施工___设计4．施工现场实际情况三、安全技术原则1．采用TN-S接地系统变压器低压侧共引出___条线，即三相五线制，为保证保护系统的可靠性，现场进线端进行重复接地，整个施工现场的PE线上做不少于三处的重复接地。
2．采用三级配电系统施工现场从电源进线开始至用电设备中间经过三级配电装置配送电力，即：总漏电保护配电柜分路漏电保护配电柜漏电保护开关柜用电设备。
3．采用漏电保护系统本项目采用三级漏电保护：总配电柜、分配电柜、开关柜均装设漏电保护器。
四、配电电缆设置1．变压器室至总漏电保护配电柜、总配电柜至分路配电柜均采用___mm2+___mm2重型橡套电缆，埋地敷设，埋地深度不小于___m，并在电缆紧邻上、下、左、右侧均匀敷设不小于___mm厚的细砂，然后覆盖保护层。
总配电柜及分配电柜每单项工程位置相对固定。
2．分路配电柜至开关柜采用___mm2+___mm2重型橡套电缆，由于施工时桩机及其机具不断移动，电缆不宜固定，无法架空，但机械移位及场内其它设备移动通过时由桩机前台指挥者负责保护电缆。
3．开关柜至桩机及其他用电设备由生产厂家配置完毕，不需重新敷设，可直接使用。
五、配电柜及开关柜设置1．每台总配电柜下设分路配电柜。
2．每台设备有各自专用开关柜。
3．总配电柜按要求设置总隔离开关、空气开关及脉冲式漏电保护器，分路配电柜及开关柜按要求配置空气开关、交流接触器、脉冲式漏电保护器。
目录一、工程概况二、用电负荷计算三、施工用电总体布置四、配电线路布置五、配电箱及开关箱至多要求六、安全用电技术措施七、施工用电防火措施八、施工现场平面见图九、触电应急预案桩基工程施工用电方案一、工程概况杭政储出（2006）58号地块工程位于上城区复兴路与南复路十字路口，桩机施工期间有三头水泥搅拌桩和钻孔灌注桩，采用一台DH608三轴搅拌桩机和六台JP--25钻孔灌注桩机平行施工，工期75天。
本工程临时用电方案根据JGJ46—2005《施工现场临时用电安全技术规范》和JGJ59—99《建筑施工安全检查标准》要求。
二、用电负荷计算：主要用电机械设备表序机械设备名称型号规格数量（台）额定功率（KW）备注1 水泥搅拌桩机DH—608 1 2002 注浆系统BW—200 2 22.53 空压机 1 754 办公区用电505 交流电焊机 2 206 污水泵3PN 一套7.5×6+227 室外照明 4 3.58 钻孔灌注桩机JP—25 6 45根据上述现场施工用电计划，用电负载计算如下：P=1.05（K1Σp1/cosφ+K2Σp2+k3Σp3+k4Σp4）K1=0.6 Σp1电动机额定功率Σp4室外照明K2=0.5 K3=0.8 Σp2电焊机额定功率K4=1 cosφ=0.75 Σp3办公区用电P=1.05（0.6×657/0.75+0.5×40+0.8×50+1×40）=657KW现场需提供700KW变压器，能满足现场供电要求。
三、施工用电总体布置：1、根据施工现场业主提供条件两占变电器，施工用电为两路，一路300KW变压器供办公区及DH608三轴搅拌桩机用，另一路400KW变压器提供钻孔灌注桩。
2、两占变压器分别用3×120+2×70及3×150+2×90电缆接至两个现场总开关箱P总1 P总2。
3、P总1箱内设置四路，一路办公区用电，一路供DH608桩机，一路供注浆系统，一路供空压机。
桩基工程临时用电专项方案一、项目概况桩基工程是建筑施工中常见的一种基础工程，主要用于增加基础的承载力和抗拔力。
在桩基工程施工过程中，临时用电是必不可少的，用于驱动各种施工设备、照明和办公用电等。
因此，制定一套科学合理的临时用电专项方案对于桩基工程的施工进度和安全保障至关重要。
二、用电需求分析1. 电气设备在桩基工程施工中，常见的电气设备包括电动钻、搅拌机、泵车、照明设备、办公用电等。
这些设备对电源的稳定性和功率要求较高，因此需要充足的供电保障。
2. 施工环境桩基工程施工环境复杂，常常处于户外，遇到恶劣的天气和气候条件。
因此，临时用电系统需要具备防水、防爆、防震等特性，以确保施工的安全和连续进行。
3. 劳动保障施工现场的照明、通风和暖气设备等也需要用电支持，以保障工人的工作条件和安全，提高工作效率。
三、用电设计方案1. 供电方式临时用电可以通过直接从现场电网引入，也可以通过发电机组供电。
在桩基工程施工中，由于施工现场常常处于城市郊区或者野外，施工设备和场地都分散较广，因此通过发电机组供电更为灵活和可靠。
2. 电源容量根据用电设备的功率和数量，以及施工现场的实际情况，合理计算出所需的电源容量。
对于大型设备，可以考虑采用并联发电机组的方式，以确保足够的供电能力。
3. 供电线路施工现场的供电线路需要绕过各种障碍物、施工设备和工地，因此需要具备良好的耐磨、耐温和耐腐蚀的特性。
同时，还需要根据实际情况布置好线路，防止交叉和短路等问题的发生。
4. 用电安全在临时用电系统中，需要设置过载保护、漏电保护、接地保护等装置，以确保用电安全和维护施工人员的人身安全。
此外，还需要设置专门的操作和维护规程，对用电设备进行定期的检查和维护。
四、施工方案1. 设备布置根据用电设备的功率和数量，合理布置设备的位置和线路的走向，以确保供电的均衡和便捷。
2. 用电计划在施工的不同阶段，用电需求会有所差异，需要制定详细的用电计划，确保能够满足不同阶段的施工需要。
桩基施工临电临水方案文档桩基施工是大型建筑施工中不可或缺的一项重要工作。
为了确保桩基施工的顺利进行，需要制定详细的临时用电和临时供水方案。
本文将介绍一个针对桩基施工的临电临水方案。
一、临时用电方案：1.用电负荷分析：根据桩基施工的实际需求，确定用电负荷大小。
包括桩机的用电需求、施工电动机的用电需求等。
同时，预留一定的电力储备，以备不时之需。
2.临时供电线路：根据用电负荷确定临时供电线路的规格。
保证线路的安全可靠，避免过载和短路等问题。
同时，要合理布设线路，避免与其他施工设备相互干扰。
3.电源选择：选择可靠的供电源，可以选择现场附近的电力公司供电，也可以选择临时发电机组供电。
如果选择发电机组供电，要确保其品质可靠，容量充足。
4.电缆敷设：电缆的敷设要符合安全要求，避免损坏和漏电等问题。
根据实际需求，可以采用地埋敷设或架空敷设的方式，但要确保其安全可靠。
二、临时供水方案：1.供水负荷分析：根据桩基施工的实际需求，确定供水负荷大小。
包括施工用水、清洗设备等用水需求。
同时，要预留一定的水量储备，以备不时之需。
2.临时供水管路：根据供水负荷确定临时供水管路的规格。
保证管路的安全可靠，避免漏水和断裂等问题。
同时，要合理布设管路，避免与其他施工设备相互干扰。
3.供水源选择：选择可靠的供水源，可以选择现有的水源，如自来水管网接入，也可以选择临时设置的水源，如水井或供水车等。
无论选择哪种供水源，都要确保水质符合施工要求。
4.水管敷设：水管的敷设要符合卫生要求，避免水质受到污染。
根据实际需求，可以采用埋地敷设或地上敷设的方式，但要确保其安全可靠。
三、安全措施：1.临时用电设备要符合国家有关安全标准，确保设备的安全可靠。
2.临时用电设备和电缆要定期验收，避免使用老化或损坏的设备。
3.电源供电箱要设置在明显的位置，并采取防护措施，避免人为破坏。
4.临时供水设备和管路要定期检查，及时发现并修复漏水和断裂问题。
5.施工现场要设置明显的警示标志，引导施工人员和其他人员注意安全。
一、方案编制依据1. 《施工现场临时用电安全技术规范》（JGJ46-2005）2. 《建筑机械使用安全技术规程》（JGJ33-2001）3. 《建筑工程施工现场供电安全规范》（GB50194-2014）4. 《供配电系统设计规范》（GB50052-2009）5. 《通用用电设备配电设计规范》（GB50055-2011）6. 《建筑施工安全检查标准》（JGJ59-2011）7. 《建筑给排水设计规范》（GB50515-2009）8. 《建筑施工手册》（第五版）9. 施工合同及其他相关文件二、工程概况本工程为某住宅楼项目，位于XX市XX区，总建筑面积约10万平方米。
桩基工程采用钻孔灌注桩施工，共计288根桩，桩径600mm，有效桩长18m。
三、临电专项方案内容1. 供电系统（1）供电方式：采用TN-S系统保护形式，总箱、分箱、开关箱三级配电方式。
（2）电源进线：施工现场从电源箱进线开始至用电设备中间经过三级配电装置。
（3）总配电箱设置：采用三级配电系统，施工现场从电源箱进线开始至用电设备中间经过三级配电装置。
2. 配电装置（1）总配电箱：采用金属外壳，内设断路器、漏电保护器、电能表等。
（2）分配电箱：采用金属外壳，内设断路器、漏电保护器等。
（3）开关箱：采用金属外壳，内设断路器、漏电保护器等。
3. 导线选择（1）导线截面积：根据负荷计算结果，选用相应截面积的导线。
（2）导线敷设：采用电缆桥架或金属线槽敷设，确保导线安全可靠。
4. 电气设备（1）电动机：选用符合国家标准的电动机，并进行定期检查和维护。
（2）照明设备：选用符合国家标准的照明设备，确保施工现场照明充足。
（3）电动工具：选用符合国家标准的电动工具，并进行定期检查和维护。
5. 电气安全措施（1）保护接地：必须与深埋地下的2米钢管相连接。
（2）保护接零：必须独立有效。
（3）漏电保护：在开关箱和总配电箱二处设置二级漏电保护器。
（4）电气设备维护：定期检查和维护电气设备，确保设备正常运行。
桩基工程施工临时用电一、施工准备工作在进行桩基工程的施工前，施工方需要进行充分的准备工作，其中包括了施工现场的临时用电设置。
在施工现场进行桩基工程的施工过程中，需要使用大量的电力设备和机械设备，如打桩机、钻机、起重机等，这些设备都需要稳定的电力供应才能正常运行。
因此，施工方需要提前进行临时用电安装，保障施工过程的顺利进行。
二、临时用电设备选择在进行桩基工程的施工现场，通常会选择设置临时用电箱，用于供电各种施工设备。
在选择临时用电箱的时候，施工方需要根据实际情况需求选择合适的规格和容量。
一般来说，临时用电箱应该具备以下几个方面的特点：1、安全可靠：临时用电设备需要符合国家标准，并经过专业人员的验收，确保设备的安全可靠性；2、防水防潮：施工现场通常处于露天环境下，临时用电设备需要具备一定的防水防潮性能，以防止设备受潮损坏；3、符合需求：临时用电箱的容量和规格需要根据实际需求进行选择，保证能够满足施工设备的电力需求。
三、临时用电施工步骤1、现场勘察：在进行临时用电施工前，施工方需要对施工现场进行勘察，确定用电设备的放置位置和布线方案，为后续施工工作提供有力的支持；2、设备安装：根据实际需求，在施工现场设置临时用电箱，并进行接地连接，确保设备的安全可靠；3、布线设置：根据施工设备的需求，进行合理的布线设置，确保电力能够顺利供应到各个施工设备上；4、验收测试：在安装完毕后，需要对临时用电设备进行验收测试，确保设备运行正常、电压稳定，保证施工过程的顺利进行。
四、安全注意事项在进行桩基工程施工临时用电的过程中，需要特别注意安全问题，避免发生电力事故。
以下是一些常见的安全注意事项：1、合理布线：临时用电布线需要符合相关规范要求，确保电力稳定供应，并避免短路、漏电等问题；2、防水防潮：施工现场处于露天环境下，需要做好防水防潮工作，确保临时用电设备的安全可靠性；3、定期检查：施工方需要定期对临时用电设备进行检查，发现问题及时处理，确保设备正常运行；4、施工人员培训：施工人员需要接受相关培训，了解临时用电设备的运行原理和安全要求，做到安全施工。
某基坑支护(桩基)工程临时用电施工方案
1. 项目背景
某基坑支护(桩基)工程是一项重要的基础工程，为确保施工的安全顺利进行，
临时用电施工方案是至关重要的。
本文将详细介绍某基坑支护(桩基)工程的临时用
电施工方案。
2. 施工目的
本施工方案的目的是为了保障基坑支护(桩基)工程施工期间的用电需求，确保
施工安全，提高施工效率。
3. 施工方案
3.1 临时用电设备准备
•选用符合安全标准的临时用电设备，包括配电箱、电缆、插头等。
3.2 临时用电布置
•根据施工现场需要，合理布置临时用电设备，避免电缆晾挂、交叉等现象。
•电路布置应符合规范，避免发生短路、漏电等事故。
3.3 用电安全管理
•严格遵守用电安全规定，禁止私拉乱接电线，确保电路安全可靠。
•在临时用电现场设置警示标识，提醒人员注意用电安全。
3.4 用电维护
•定期检查临时用电设备的工作状态，发现问题及时处理，保证施工用电正常供应。
4. 施工要求
•所有施工人员必须经过用电安全培训，了解临时用电施工方案的内容和要求。
•严格按照施工方案执行，确保施工期间不因用电问题而影响工程进度。
5. 施工效果评估
施工结束后，对临时用电施工方案进行评估，总结经验，为今后类似工程提供
参考。
6. 结语
某基坑支护(桩基)工程临时用电施工方案的制定和执行对工程进度和质量有着重要影响。
只有严格执行施工方案，做好用电管理，才能保证工程安全完成。

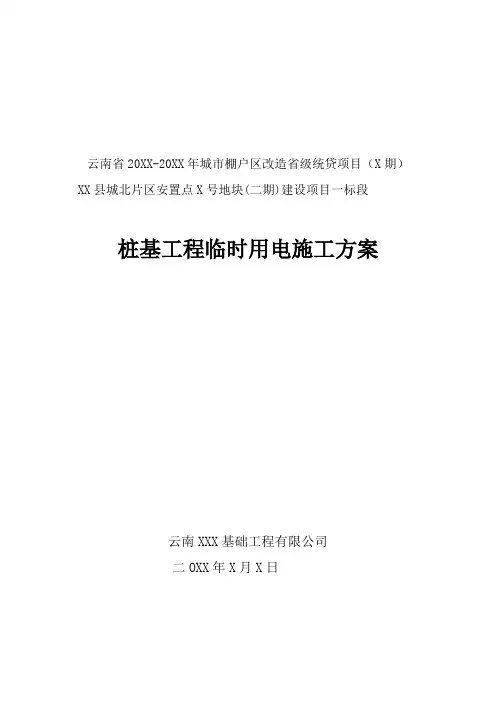

云南省20XX-20XX年城市棚户区改造省级统贷项目（X期）XX县城北片区安置点X号地块(二期)建设项目一标段桩基工程临时用电施工方案云南XXX基础工程有限公司二OXX年X月X日目录第一章、编制说明 (2)第一节、编制说明 (2)第二节编制依据 (2)第二章、工程概况 (2)第一节、工程概况 (2)第二节、临时用电电源情况 (3)第三章、临时用电配电系统设计 (3)第一节、一般规定 (3)第二节、配电系统设施配设 (3)第三节、配电系统电缆配设 (6)第四节、线路架设及外电防护 (8)第五节、防雷与接地 (9)第四章、临时用电施工方案 (10)第一节、临时用电管理的组织机构及岗位职责 (10)第二节、临时用电施工顺序 (11)第三节、临时用电重点和难点的施工安排及主要管理和技术措施 (11)第五章、临时用电设施施工方法及工艺要求 (12)第一节、临时用电施工方法及施工工艺要求 (12)第二节、重点说明 (13)第三节、季节性施工 (17)附件：临时用电现场平面布置图 (18)第一章、编制说明第一节、编制说明根据XX县城北片区安置点X号地块(二期)建设项目一标段的施工现场的场地情况和现场的施工电源布署情况，结合桩基工程施工图纸和施工用电设备，编制本桩基工程临时用电专项施工方案。
第二节、编制依据一、与工程建设有关的法律、法规和文件1、《中华人民共和国安全生产法》；2、《建设工程安全生产管理条例》（国务院令第393号）；3、住房和城乡建设部《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）；4、住房和城乡建设部《绿色施工导则》（建质[2007]223号）；5、本工程施工组织总设计(施工计划、设备清单及平面布置图等)；6、公司《施工组织设计与报批管理办法》；7、公司《重大危险源安全监督管理办法》。
二、国家现行有关标准和技术经济指标1、《建筑施工组织设计规范》（GB/T50502-2009）；2、《建筑工程施工质量验收统一标准》（GB50300-2001）；3、《建设工程施工现场供用电安全规范》(GB50194—93)；4、《建筑电气工程施工质量验收规范》（GB50303-2011）；5、《建筑施工安全检查评定标准》（JGJ59-2011）；6、《施工现场临时用电安全技术规范》（JGJ46-2005）；7、《建筑机械使用安全技术规程》（JGJ33-2012）；8、工业与民用配电设计手册（第三版）。
桩基工程临时用电施工方案一、前言桩基工程中，临时用电施工方案的制定对工程施工的顺利进行至关重要。
本文将就桩基工程中的临时用电施工方案进行详细阐述，包括用电需求分析、供电系统的设计与布置、安全措施等内容。
二、用电需求分析1.施工现场总需求电量的估算：根据施工现场的具体情况和工程设备，合理估算施工现场的总用电量，包括桩基设备、照明、通风设备等的用电需求。
2.用电设备分布情况：根据不同用电设备的功率大小和用电位置，合理规划用电设备的布置位置。
3.用电方式选择：根据用电需求和现场条件，确定临时用电的供电方式，可以选择外接供电或者临时搭建发电机组供电等方式。
三、供电系统设计与布置1.供电系统的选择：根据用电需求和供电方式选择，可以选用市电供电或者搭建发电机组供电。
2.供电线路布置：合理规划供电线路的布置，在保证用电设备正常供电的前提下，尽量减少线路长度，降低线损。
3.系统联动设计：根据用电设备之间的关联性，设计合理的供电系统，保证各个设备之间的正常供电。
4.防护设施措施：设置过载保护设备、漏电保护开关等电气防护设施，确保供电系统的安全性。
四、安全措施1.临时用电设备检查：定期检查临时用电设备的连接线路、绝缘情况等，确保设备正常运行。
2.用电人员培训：对参与临时用电施工的人员进行安全培训，提高他们的用电安全意识，确保施工过程中的安全。
3.用电设施标识：合理设置用电设施的标识，方便工作人员使用和管理。
4.应急预案制定：制定临时用电施工的应急预案，发生意外情况时能够及时处置。
五、总结根据桩基工程的具体情况和要求，制定合理的临时用电施工方案对工程施工过程的顺利进行具有重要意义。
通过对用电需求分析、供电系统设计以及安全措施的落实，可以确保施工现场的用电安全和正常进行。
建筑工程施工临时用电专项方案一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055—93中国建筑工业出版社《供配电系统设计规范》GB50052—95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社二、施工条件1、工程概况建设规模：本项目位于宁波市北仑区柴桥街道，东侧、南侧为芦江河，北临规划道路，西临盟光路。
项目建设规模182110.34M 2。
桩基工程设计采用钻孔灌注桩，根据工程需要，计划安排36台GPS —10型工程钻机进场施工。
设计桩径600mm 、700mm 、800mm ,约2533根，总用砼量约36000立方米。
工期：60天。
2、施工现场用电量统计表:—-----—-—-———-——-———-——--————-—--—--————---------—---———---—--—-————-—-- 序号机具名称型号安装功率(kW 数量 1 交流电焊机 BX500 29。
00 12 2 泥浆泵 22.00 4 3 钻孔机 GPS—10 55。
00 36 6 套丝切管机TQ—3 3。
00 1——-——--—————--—---—-——-—-———-—-—————-—----———----—--——-—--——--—-—---—-—-三、用电计算、导线截面选择现场施工用电由二个变电站和二台发电机提供,分别是500KVA 、630KVA ，发电机均为400KVA 。
采用TN-S 系统供电。
按照《JGJ46—2005》规定制定施工组织设计，接地电阻R ≤4Ω。
1、确定用电负荷：(1500KVA分四路：分路一带动3台桩机,分路二带动3台桩机,分路三带动3台桩机，分路四带动3台桩机分路一：（a ）桩机55KW 的有3台，系数Kx = 0.80 Cosφ = 0.70 Pjs1 = 0。
华立永通.逸城五期、六期及公建区幼儿园、社区中心工程桩基工程施工现场临时用电专项方案编制：审核：审批：大有环境有限公司2013年10月日施工组织设计（专项方案）审批表方案名称：施工现场临时用电专项方案华立永通.逸城五期、六期及公建区幼儿园、社区中心桩基工程桩基工程临时用电施工方案一、编制依据：1、施工现场临时用电安全技术规范（JGJ46—2005）2、建设工程施工现场供用电安全规范（GB50194—93）3、建筑电器安装工程施工质量验收规范（GB50303—2011）4、工程图纸及施工组织设计二、工程概况：1、工程名称: 华立永通.逸城五期、六期及公建区幼儿园、社区中心桩基工程；2、工程地点：富阳市富春江北岸横山村，北靠逸城商业街，南邻逸城三、四期，西北接江滨东大道；3、工程规模：桩基采用钻孔灌注桩，本次施工总工程量为钻孔桩1131根。
4、工程概况：拟建华立永通•逸城五期、六期及公建区幼儿园、社区中心位于富阳市富春江北岸横山村，北靠逸城商业街，南邻逸城三、四期，西北接江滨东大道（原杭富沿江公路）。
工程总用地面积为57506.7M2，总建筑面积为88572.55M2，（含地下建筑面积17508.47M2），主要由8幢16~17层住宅楼、1幢3层幼儿园、2幢5层社区中心楼及其它附属建筑物组成，高层区下设单层整体地下室，基础形式采用桩基础由浙江省建筑设计研究院设计。
本工程±0.000相当于黄海高程9.75m，推平后的场地绝对高程约为 9 m。
本标段配备的施工机械为GZ-20静力压桩机4台，GPS-10型钻机10台，制作钢筋笼的电焊机4台。
三、施工用电布置原则1、施工现场临时用电工程专用的电源中性点直接接地的220/380v三相五线制低压电力系统，必须符合下列规定：1）采用三级配电系统；2）采用TN—S接零保护系统；3）采用三级漏电保护系统。
2、临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。
变更用电组织设计时应补充有关图纸资料。
3、临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。
4、临时用点工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续。
5、在施工现场专用变压器的供电的TN—S接零保护系统中，电器设备的金属外壳必须与保护零线连接。
保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。
6、当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。
不得一部分设备做保护接零，另一部分设备做保护接地。
7、工作零线（N线）必须通过总漏电保护器。
8PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。
9、做防雷接地机械上的电气设备，连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用一接地体，但接地电阻应符合重复接地电阻值的要求。
10、配电柜应装设电源隔离开关及短路、过载、漏电保护电器。
四、施工用电计算：1、用电量计算注：电焊机用于制作及焊接钢筋笼、桩机维修。
（2）、用电总功率及电流计算1）、1号变压器用电总功率及电流计算（GPS-10钻机6台、电焊班组及生活区照明）P＝1.05（K1ΣP1 /cosφ+ K2ΣP2+ K3ΣP3 + K4ΣP4）cosφ（取0.75）——功率系数电动机功率总和：ΣＰ1/cosφ=120/cosφ= 400 KW电焊班用电总和：ΣＰ2=128KW室外照明用电总和：ΣＰ3=20KW室内照明用电总和：ΣＰ4=20KW现场用电总和：ΣＰ= 1.05×(K1×ΣＰ1/cosφ+ K2ΣP2+K3×ΣＰ3+ K4×ΣＰ4)=1.05*（0.7*300+0.6*128+20*0.8+20）= 338KVA现场生产1号线路用电总线面积计算：工作电流I总线=（K*P总）/（1.732*U线*cosφ）= 0.8*338/ (1.732*380*0.75)*1000 =547A查表可得选240mm2的铜芯导线用作线路总线，持续允许电流为547A，配1根240mm2的铜芯导线用作线路总线供电，可满足桩基工程临时用电要求。
在变压器引入施工现场时需装置总配电箱。
查表可得选240mm2的BX铜芯导线用作线路总线，持续允许电流为547A，可满足桩基工程临时用电要求。
在变压器引入施工现场时需装置总配电箱，总配电箱配备漏电保护器，总闸刀和插座及空气开关。
施工用电采用三相五线制。
其它分箱电缆计算同总路，不再重复，具体采用情况为：静压桩机的随机电缆采用95 mm2；电焊班组用电缆为25 mm2；其它办公、生活等零星用电缆为25 mm2。
2）、2号变压器用电总功率及电流计算（7台钻孔桩机）P＝1.05*K1ΣP1 /cosφcosφ（取0.75）——功率系数电动机功率总和：ΣＰ1/cosφ=350/cosφ= 466 KW现场用电总和：ΣＰ= 1.05×K1×ΣＰ1/cosφ=1.05*0.6*466=293 KVA现场生产2号线路用电总线面积计算：工作电流I总线=（K*P总）/（1.732*U线*cosφ）= 0.8*293/ (1.732*380*0.75)*1000 =474A查表可得选185mm2的铜芯导线用作线路总线，持续允许电流为474A，配1根185mm2的铜芯导线用作线路总线供电，可满足桩基工程临时用电要求。
在变压器引入施工现场时需装置总配电箱。
查表可得选185mm2的BX铜芯导线用作线路总线，持续允许电流为474A，可满足桩基工程临时用电要求。
在变压器引入施工现场时需装置总配电箱，总配电箱配备漏电保护器，总闸刀和插座及空气开关。
施工用电采用三相五线制。
其它分箱电缆计算同总路，不再重复，具体采用情况为：钻孔桩机的随机电缆采用25 mm2。
4、施工用电布置：沿路布置，采用干线、支线三级系统，相应设立总配电箱、分配电箱。
施工用电布置：详见后施工现场用电平面布置图。
根据项目部准备进产的主要施工机械用电量及工程必需的照明用电量，结合施工现场的实际机械配备情况，主线从业主指定位置接入，并按实际功率选择合适的施工电缆干线和配电箱。
现场采用埋地敷设。
工地施工时采用的所有用电设备全部采用有电力安检站认可的设备，以保证施工用电安全。
五、安全与消防措施1、接地与避雷本工程采用三相五线制专用保护零线系统——TN—S系统，总配电箱设置PE 保护接零，采用2.5m长的垂直接地体，接地体采用1根50*50*5镀锌角钢，接地线采用50m2的双色软线，在分配电箱处均作重复接地，接地电阻小于10Ω，要求施工中工作零线与保护零线严格区分。
2、配电处及开关箱的设置①、配电箱、开关箱采用铁壳配电箱，铁板厚度应大于1.5mm；②、施工现场实行三级配电（总配、分箱、开关箱），三级漏电保护（总箱、分箱和开关箱）。
目前已有（总箱）额定漏电动作及电流额定工作时间最后一级（分箱和开关箱）漏电动作电流及动作时间的可靠后备保护，使之具有分段保护的能力；③、设备配电箱于照明配电箱分别设置。
配电箱、开关箱周围设有足够的工作空间和通道，不准放置任何杂物。
配电箱、开关箱应装设端正牢固。
移动式配电箱、开关箱应装设在坚固的支架上。
固定式配电箱、开关箱的下底与地面的垂直距离大于1.3m，小于1.5m，移动式配电箱、开关箱在底与地面的垂直距离宜大于0.6m，小于1.5m.3、电器装置：①、配电箱与开关箱内的电器设备必须可靠完好，不准使用破损不合格的电器；②、施工现场所有电设备，除作保护接零外，必须在设备负荷的首端处设置漏电保护装置。
保护零线除必须有配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处作重复接地。
严禁保护零线与工作零线混用；③、漏电保护器的选择应符合国标GB829《漏电电流动作保护器（剩余电流动作保护器）》的要求；④、总开关电器的额定值，动作整定值应与分路开关电器的额定值，动作整定值相适应。
总配箱内的漏电保护器其额定漏电动作电流与动作时间的乘积应不大于30MA.s，额定漏电动作电流应大于30mA，额定动作时间应大于0.1s；开关箱内的漏电保护器其额定漏电动作电流应不大于30Ma，额定动作时间小于0.1s；⑤、每台用电设备应有各自专用的开关箱，实行“一机一闸”制严禁用一个开关电器直接控制二台或二台以上用电设备（含插座）。
开关箱内的开关电器必须能在任何情况下都可以使电器设备实行电源隔离；⑥、漏电保护器的安装须经过技术培训考核合格的电工负责进行。
技术条件应符合GB6289的规定，并且有国家认证标志其技术额定交流器私自拆除漏电保护器强行送电；⑦、施工常用的电器如闸刀开关、熔断，漏电保护器必须与用电设备匹配，必须有保护器、严禁器，自动装配好灭火护罩、防护盖方可合闸操作；⑧、所有配电箱、开关箱均应编号，注明其名称、用途并做出分路标记。
导线与导线连接，导线与设备连接，不论使用时间长短都要连接牢靠，严禁使用电机具的电源线勾搭到带电导线或闸刀开关片口；⑨、工地夜间照明必须使用防水水银灯，移动工作用手持照明灯具应使用橡皮软电源线的手把式安全灯，且电压不得大于36V；⑩、生活区活动房内生活照明必须使用绝缘良好的铝芯线用瓷管夹或穿管敷设，设地下不得小于2~2.5，电线过墙应设套管，每个灯具应设单独的开关，灯具的相线必须经开关控制，不得将相线直接引入灯具，照明部分必须单独设漏电保护器。
⑪、由于施工现场情况复杂多变，因此，临时用电不能仅仅停留在验收而一劳永逸，必须进行经常性的安全检查，才能有效保护临时用电的安全，杜绝事故的发生。
4、预防电气火灾措施①、施工拉设的电线截面能小于设计电线的截面。
②、配电线路采用的熔断器保护装置，其熔体额定电流不能小于线路允许载流量的2.5倍，并经常教育用电人员执行安全操作规程，避免作业不当造成火灾。
③、施工现场内禁止使用电炉，使用碘乌灯时，灯与易燃物之间的距离应大于30㎝，室内不得使用功率超过100W的灯泡。
④、使用电焊时，施焊周围不能存放易燃物品，并备齐防水设备，电焊机要放在通风良好的地方。
⑤、配电箱、开关箱内严禁存放杂物及易燃品，并派专人负责，定期清扫。
⑥、施工现场应建立防火制度，强化电气防火领导体制，建立电气防火队伍。
5、电气安全生产管理规定ａ、工程开工前，项目技术负责人或安全员应向电工进行全面的安全用电技术交底。
ｂ、线路、设备安装后，项目部应对其进行验收，验收合格后方可送电。
ｃ、安装、维护电气设备，必须严格执行《施工现场临时用电安全技术规范》（JGJ46-2005）。
