3.2 现浇板下料长度计算解析

钢筋下料长度如何计算？三个公式一次看懂！本文图文解析了钢筋下料长度计算的三个公式，分别对应：①直钢筋、②弯起钢筋、③箍筋，轻松看懂之后，对现场工作很有帮助！在钢筋混凝土结构工程中，有许多形状各异、功能不同的钢筋，比如纵筋、分布筋、拉结筋、箍筋、弯起钢筋、架立筋、马凳筋等等，这些钢筋共同组成了结构构件的钢筋骨架，共同发挥各自的作用。

但是从钢筋厂家运进施工现场的钢筋可不是这个样子的。

都是一根根长度相等的直线状态的钢筋捆在一起，比如有9米的，也有12米的，像下面这样：还有曾经比较常见的圆盘条，主要是光圆钢筋，现在已经不常用了。

因此，就要通过钢筋工把进场的直线状态的钢筋加工成我们所需要的样子，也就是配筋图要求的样子。

这时候就必然出现钢筋的弯曲、搭接、焊接、切断。

而这种成型钢筋，到底需要多少进场钢筋才能加工出来，也就是确定成型钢筋在直线状态下需要多少长度，这样才能对进场钢筋进行准确切割。

这是一个很复杂的工作。

这个工作就叫做钢筋下料。

而在钢筋下料中，对钢筋长度影响最为复杂的就是钢筋的弯曲。

作为一种具有良好变形性能的建筑材料，钢筋弯曲的特点是在弯曲处内皮缩短，外包尺寸伸长，而中心线尺寸不变（如下图所示），所以我们只要把握住中心线尺寸，就可以得到钢筋的下料长度。

搞清了这个问题，就可以准确的进行下料长度计算了。

钢筋下料长度计算主要有三个公式，分别对应直钢筋、弯起钢筋和箍筋，下面我们一一介绍一下：一直钢筋下料长度=构件长度-保护层厚+弯钩增加长度+钢筋搭接长度上述公式中，构件长度、保护层厚度、钢筋搭接长度都可以通过结构施工图纸、《混凝土结构工程施工质量验收规范》、16G101图集得到准确的数据，而弯钩增加长度需要结合我们前面讲的“弯曲处内皮缩短，外包尺寸伸长，而中心线尺寸不变”按照16G101图集的规定进行计算。

首先确定弯弧内直径D和弯钩平直段长度（钢筋直径为d）。

对于光圆钢筋，末端为混凝土保护层，内径D一般取2.5d，弯钩平直段取3d，如下图所示（180度半圆弯钩）：这样就可以计算出其弯钩增加长度为6.25d。

钢筋――板1、板传统标注2、板平法（04G101-4）1）B——板底部钢筋（底筋）；T——板顶部钢筋（面筋）；B&T——双层钢筋。

2）X——贯通横向钢筋；Y——贯通纵向钢筋；X&Y——双向钢筋。

3）原位标注中负筋线长度尺寸为伸至支座中心线尺寸。

3、板受力筋3.0、板受力筋计算3.1、板底钢筋的长度计算板底钢筋的长度＝净跨＋左伸进长度＋右伸进长度＋弯勾注：弯勾＝2×6.25×d只有一级钢筋时需要计算3.2、伸进长度计算注：04G101-4中规定，板受力筋伸入支座（梁、剪力墙、圈梁）的长度，为max(支座宽／2，5d)。

而如果支座为砌体墙，则伸入长度为max(板厚，120)，此处软件未予考虑。

3.3、板底钢筋根数计算起步距离＝第一根钢筋距梁或墙边50mm根数＝ceil[(净跨－2×起步距离)／间距]＋1起步距离的三种算法：第一根钢筋距梁或墙边50mm（通常算法）第一根钢筋距梁或墙边一个保护层第一根钢筋距梁角筋为1／2板筋间距（04G101-4）注：为什么软件默认为50mm？04G101-4中规定，起步距离为“第一根钢筋距梁角筋为1／2板筋间距”，则可以推算第一根钢筋距梁边的长度应该为“S／2 －梁保护层厚度”。

工程中板受力筋的间距一般为120mm、150mm、180mm，平均一下约为150mm，间距的一半为75mm，梁保护层一般为25mm，75－25＝50mm。

所以目前软件仍然按传统算法设置起步距离。

4、板负筋4.0、板负筋计算（结合图纸设计不同来进行理解）4.1、中间支座负筋长度计算：中间支座负筋长度＝水平长度＋弯折长度×2弯折长度的计算方法：1）板厚－2×保护层（通常算法）；2）板厚－保护层（04G101-4）水平长度＝标注长度a＋标注长度b清晰理解：向板内的延伸长度是从支座中线还是从支座边线开始标注的,如果是从支座边线开始标注,则水平长度要加上支座宽度。

钢筋下料长度名词解释
钢筋下料长度是指将钢筋按照预定长度剪裁成一定长度的操作。

在建筑施工中，不同种类的钢筋在长度上可能有所不同，但通常的长度范围在米到12米之间。

钢筋下料长度的计算方法包括外包尺寸-量度差+端部弯钩增值，具体分为：
1. 直线钢筋下料长度=构件长度-保护层厚度+钢筋弯钩增加长度+钢筋搭接长度。

2. 弯起钢筋下料长度=直段长度+斜段长度-量度差值（弯曲调整值）+弯钩增加长度+钢筋搭接长度。

3. 箍筋下料长度=直段长度+弯钩增加长度-量度差值（箍筋调整值）。

以上信息仅供参考，如有需要，建议咨询专业工程师。

柜体下料尺寸计算公式在家具制作行业中，柜体是一种常见的家具产品，它通常由多个板材组装而成。

在制作柜体时，需要对板材进行下料，以确保能够精准地组装成预期的尺寸。

因此，掌握柜体下料尺寸计算公式是非常重要的。

柜体下料尺寸计算公式可以帮助制作人员准确地确定每块板材的尺寸，以最大限度地减少浪费，并确保最终的柜体尺寸符合设计要求。

下面将介绍一些常见的柜体下料尺寸计算公式，并说明如何应用这些公式来进行下料。

1. 面板尺寸计算。

对于柜体的侧板、顶板、底板等面板，其尺寸计算公式为：面板长度 = 柜体长度 2 板厚。

面板宽度 = 柜体宽度 2 板厚。

其中，柜体长度和宽度是设计要求的尺寸，板厚是板材的厚度。

通过这个公式，可以计算出每块面板需要的尺寸，从而进行下料。

2. 隔板尺寸计算。

柜体内部通常需要设置隔板来分隔空间，隔板的尺寸计算公式为：隔板长度 = 柜体深度板厚。

隔板宽度 = 面板宽度。

通过这个公式，可以计算出每块隔板需要的尺寸，从而进行下料。

3. 抽屉尺寸计算。

柜体中的抽屉通常需要单独计算尺寸，其尺寸计算公式为：抽屉长度 = 抽屉外框长度 2 板厚。

抽屉宽度 = 抽屉外框宽度 2 板厚。

抽屉高度 = 抽屉外框高度板厚。

通过这个公式，可以计算出每个抽屉外框和抽屉底板需要的尺寸，从而进行下料。

4. 门板尺寸计算。

柜体的门通常需要单独计算尺寸，其尺寸计算公式为：门板长度 = 柜体长度 2 板厚。

门板宽度 = 柜体高度 2 板厚。

通过这个公式，可以计算出每块门板需要的尺寸，从而进行下料。

5. 背板尺寸计算。

柜体通常需要设置背板来加固结构，背板的尺寸计算公式为：背板长度 = 柜体长度 2 板厚。

背板宽度 = 柜体高度 2 板厚。

通过这个公式，可以计算出背板需要的尺寸，从而进行下料。

在进行柜体下料时，除了以上提到的公式外，还需要考虑到板材的纹理和颜色，以确保下料后的板材能够组装成美观的柜体。

此外，还需要考虑到板材的浸水膨胀率和收缩率，以避免在使用过程中出现变形和开裂的问题。

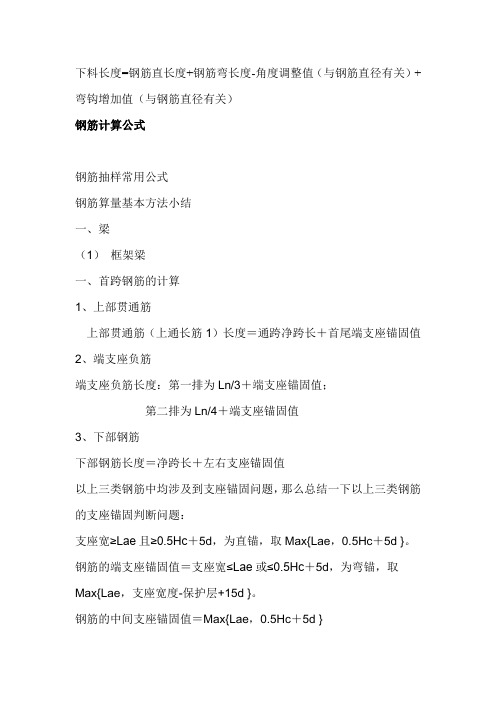

下料长度=钢筋直长度+钢筋弯长度-角度调整值（与钢筋直径有关）+弯钩增加值（与钢筋直径有关）钢筋计算公式钢筋抽样常用公式钢筋算量基本方法小结一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

下料长度的公式：直钢筋下料长度=构件长度-保护层厚度+弯钩增加长度弯起钢筋下料长度=直段长度+斜段长度-弯曲调整值+弯钩增加长度箍筋下料长度=箍筋周长+弯曲调整值钢筋弯曲的特点是弯曲处内皮收缩，外皮延伸，轴线长度不变，弯曲处形成圆弧。

钢筋的量的时候是沿直线量外包尺寸的，这就使得度量尺寸大于下料尺寸，两者之间存在着差值，就是公式里的弯曲调整值，这样算出来的就是实际需要下料的长度。

1.代换原则（1）当构件受承载力控制时，钢筋可按强度相等原则代换，这种代换称为等强度代换；（2）当构件按最小配筋率配筋时，钢筋可按截面面积相等原则进行代换，这种代换称为等面积代换；（3）当构件受裂缝宽度或挠度控制时，代换后应进行裂缝宽度或挠度验算。

2.代换方法（1）等面积代换（2）等强度代换6、砼配料时为什么要进行施工配合比换算？如何换算？混凝土实验室配合比是根据完全干燥的砂，石骨料制定的，但实际使用的砂，石骨料一般都含有一些水分，而且含水量又会随气候条件发生变化，所以施工时应及时测定现场砂，石骨料的含水量，并将混凝土的实验室配合比换算成在实际含水量情况下的施工配合比换算过程见建筑施工技术P242混凝土搅拌投料顺序如何确定应采用卧轴式、行星式或逆流式强制搅拌机搅拌混凝土，采用电子计量系统计量原材料。

搅拌时，宜先向搅拌机投入细骨料、水泥、矿物掺和料和外加剂，搅拌均匀后，再加入所需用水量，待砂浆充分搅拌后再投入粗骨料，并继续搅拌至均匀为止。

上述每一阶段的搅拌时间不少于30s，总搅拌时间不宜少于2min，也不宜超过3min。

吴中伟教授建议的是砂、水泥、细惨料+拌合水搅拌30s-----加减水剂搅拌60s-------加石子搅拌60s-----卸料试述混凝土结构施工缝的留设原则，留设位置及处理方法？如果因技术上的原因或设备，人力的限制，混凝土不能连续浇注，中间的间歇时间超过混凝土初凝时间，则应留置施工缝。

留置施工缝的位置应事先确定。

如何计算钢筋的下料长度
如何计算钢筋的下料长度
1、直筋:下料长就是构件长减掉保护层厚度后，再加上弯钩增添及钢筋搭接长即可;
2、弯筋:下料长就是直段长加斜段长，并减掉弯曲调节值之后，再加弯钩增加及钢筋连接长即可;
3、箍筋:下料长就是箍筋周长加上箍筋调节值。

如何正确选购钢筋
1、首先，我们在选购钢筋的过程中，应该对钢筋规格进行测量，比如:利用游标卡尺进行建议测量，并且算出它的内外径、横肋高和横肋距离。

通常情况下，规范厂家生产的钢筋规格通常都不会出现偏差，并且是在一定的范畴之内，而部分非正规厂家生产的产品内外径普遍都会出现偏小状况，并且横肋高会明显的偏小一些。

2、其次，我们应该仔细查看一下钢筋的外表面是不是平滑，色泽是不是相同，不允许出现明显的裂缝、结疤或者是重合等显眼的瑕疵。

要知道，钢筋两端通常是圆形，若两端呈椭圆形，并且钢筋表层色泽不相同，并且粗糙不平、有结疤等一系列质量问题，那么它就是劣质品。

3、相信有购买过的人都知道，钢筋表层通常都有轧应牌号标志、商标以及直径等，并且是根据规定包装的，同时还挂了标牌，标牌上需要标注名称、牌号和规格等有关信息。

现浇板钢筋布置要求1、现浇板的下部钢筋短跨在下，长跨在上。

上部钢筋短跨在上，长跨在下。

街头位置上部钢筋在跨中1/3处，也可以搭接。

下部钢筋下支座处1/3，下部钢筋也可以锚固入梁内并满足锚固长度，见101-2焊接接头位置要保证50％的截面比例。

如果100％的搭接比例搭接长度要成1.4。

板筋的起步筋位置取板受力钢筋间距的一半，从梁外侧筋外侧开始算起，一般做法就是取梁侧模外5公分。

2、从设计角度来讲，当楼板大于150mm 厚时，一般是建议采用上下上层配筋的。

因为楼板厚度大的情况下，通长从设计的时候要考虑上部跨中负弯矩的作用，虽然理论上没有跨中负弯矩，但是考虑现场的施工实际情况（支模、施工时人为因素等等），上部也有配置钢筋。

布置双向钢筋的时候，短跨是计算跨度，也就是主受力方向（当然这也要取决于板的长宽比，当长宽比接近于1：1的时候，双向配筋是差不多的），因此主受力筋应当配置在外侧。

3、浇板的下部钢筋短跨在下，长跨在上。

上部钢筋短跨在上，长跨在下。

街头位置上部钢筋在跨中1/3处，也可以搭接。

下部钢筋下支座处1/3，下部钢筋也可以锚固入梁内并满足锚固长度，见03G101-2。

4、根据受力特点，应该是短方向受力较大，对板下部受力筋来讲应放在下边，长边方向受相对较小，应放在上边；上层筋相反短边放在上边，长边放在下边。

详见04G101-4。

现浇板配筋构造板配筋规定：钢筋混凝土板是受弯构件，按其作用分为：底部受力筋、上部负筋、分布筋几种。

一、受力筋主要用来承受拉力。

悬臂板及地下室底板等构件的受力钢筋的配置是在板的上部。

当板为两端支承的简支板时，其底部受力钢筋平行跨度布置；当板为四周支承并且其长短边之比值大于2时，板为单向受力，叫单向板，其底部受力钢筋平行短边方向布置；当板为四周支承并且其长短边之比值小于或等于2时，板为双向受力，叫双向板，其底部纵横两个方向均为受力钢筋。

1、板中受力钢筋的常用直径：板厚h<100mm时为6~8mmm；h=100~150mm时为8~12mm；h>150mm时为12~16mm；采用现浇板时受力钢筋不应小于6mm,预制板时不应小于4mm。

板面受力钢筋下料长度1. 引言梁板是建筑结构中常见的构件之一，用于承受和传递荷载。

在设计梁板时，钢筋的下料长度是一个重要的考虑因素。

下料长度的准确计算对于材料的利用、施工的可行性以及结构的安全性都有着重要的影响。

本文将深入探讨板面受力钢筋下料长度的计算方法和相关问题。

2. 板面受力与钢筋下料长度的关系板面受力是指梁板在荷载作用下的受力情况。

钢筋作为增强材料，起到增加梁板抗弯强度、抗剪强度和抗拉强度的作用。

在进行板面受力钢筋下料长度的计算时，需考虑以下几个因素：2.1 荷载类型板面受力钢筋下料长度的计算首先要考虑荷载类型，例如自重、活荷载、风荷载等。

根据不同的荷载类型，需采用相应的荷载标准和计算方法。

这些荷载将直接影响到板面受力的大小和分布，进而决定了钢筋的布置方式和下料长度。

2.2 弯矩和剪力分布在板面受力的计算中，需确定弯矩和剪力的分布情况。

弯矩和剪力的大小和分布直接关系到梁板内部钢筋的受力情况，因此是确定下料长度的重要参数。

使用结构分析软件或者手算的方法，可以得到梁板上各点的弯矩和剪力数值，进而推导出钢筋布置和下料长度。

2.3 钢筋直径和间距板面受力的钢筋一般采用直径较小的钢筋，常见的有φ6、φ8、φ10等。

钢筋的直径和间距对于钢筋的布置和下料长度都有一定的影响。

较小的直径和较大的间距会增加钢筋的使用量，从而导致下料长度的增加。

因此，在进行钢筋布置时，需要根据实际情况综合考虑这些因素。

3. 板面受力钢筋下料长度的计算方法下料长度的计算是确定梁板钢筋剪断区和挠曲区长度的过程。

下料长度的准确计算能够确保钢筋在结构中的充分利用并满足设计和施工的要求。

常用的计算方法包括：3.1 剪断区下料长度剪断区下料长度是指挠曲拉力钢筋和剪力钢筋在挠曲区的下料长度。

根据结构力学的原理和梁板的几何形状，可以推导出下料长度的计算公式。

常用的计算公式有三角形法、剪力均匀法等。

这些方法能够准确计算出钢筋的下料长度，确保钢筋的充分利用和施工的可行性。

钢筋下料长度如何计算
首先，要了解钢筋的长度计算需要以下几个要素：梁、柱的尺寸、钢筋的直径和受力形式。

1.梁的钢筋下料长度计算：
钢筋需要在梁的受力区域覆盖，以保证梁的受力性能。

一般情况下，梁的钢筋覆盖层厚度为25mm。

所以，钢筋下料长度 = 梁的截面尺寸 - 钢筋直径 - 钢筋覆盖层厚度的两倍。

2.柱的钢筋下料长度计算：
柱的钢筋下料长度根据钢筋受压区的高度来确定。

一般情况下，钢筋的下料长度应该大于等于受压区高度的两倍。

受压区高度计算可以根据静力分析进行，也可以根据规范中的柱受力图表进行查找。

3.钢筋的受力形式：
钢筋受力形式有拉力和压力两种。

对于拉力钢筋，其下料长度应为实际需要长度加上一定的储备长度，以便于施工时的调整。

对于压力钢筋，其下料长度应满足钢筋的受压区高度的要求。

需要注意的是，以上的计算方法是基于一般情况下的设计规范和施工要求。

在实际工程中，可能会存在一些特殊情况，比如斜梁、悬挑梁等，需要根据具体情况进行调整和计算。

并且，钢筋的下料长度还需要根据标准长度进行合理的排布和搭接，以尽量减少钢筋的浪费。

总之，钢筋下料长度的计算是建筑工程中重要的一环，需要结合具体的工程设计和规范要求进行计算，并合理安排钢筋的搭接和排布，以确保施工的质量和效率。
