汽车电子控制系统解析：故障检测与修复在现代汽车中，电子控制系统起着至关重要的作用。
它们负责监测和控制各种车辆系统，如发动机、制动、悬挂、空调和安全系统等。
一旦出现故障，及时准确地检测并修复是确保车辆正常运行的关键。
本文将详细介绍汽车电子控制系统的故障检测与修复步骤和方法。
一、故障检测1.仪表盘警示灯车辆故障时，仪表盘上的警示灯通常会亮起。
不同的故障对应不同的灯，如发动机故障灯、制动系统故障灯、轮胎气压低灯等。
司机应该及时注意这些警示灯的亮起，并采取相应的措施。
2.OBD诊断OBD（On-Board Diagnostics）是一种车载诊断系统，可以监测车辆各个子系统的工作状态。
通过连接OBD诊断仪，可以读取车辆的故障码，并进一步分析和诊断具体的故障。
OBD诊断是现代汽车故障检测的主要方法之一。
3.传感器检测汽车电子系统中使用了大量传感器来监测车辆状态。
可以通过对传感器输出信号的检测，判断是否存在故障。
例如，通过检测发动机温度传感器的电阻值，可以判断发动机是否过热。
4.故障模式识别通过对车辆故障进行模式识别，可以快速判断故障类型。
例如，发动机噪音、抖动和失火可能表示点火系统故障；刹车失灵、制动距离变长可能表示制动系统故障。
二、故障修复1.更新软件对于一些电子控制系统问题，可能只需要更新相关软件即可解决。
汽车制造商会不断开发和发布新的软件版本，以改善系统性能和解决已知问题。
车主可以定期检查车辆制造商的官方网站，了解是否有可供下载的软件更新。
2.更换传感器传感器故障是汽车电子控制系统中常见的问题之一。
如果传感器损坏或失效，需要及时更换。
根据故障码和传感器输出信号的分析，可以确定具体需要更换的传感器型号和位置。
3.修理电路和连接器汽车电子控制系统涉及复杂的电路和连接器，它们可能因为老化、腐蚀或断裂而导致故障。
在检测过程中，如果发现电路或连接器问题，需要进行修理。
这包括清洁接点、焊接接线和更换受损的线路等。
汽车电子系统故障的检测与排除技巧分享汽车电子系统的故障排除是维修汽车中的一项重要任务。
随着汽车电子设备的广泛应用，许多故障都与电子系统有关。
本文将分享一些汽车电子系统故障检测与排除的技巧，帮助读者更好地应对这些问题。
一、初步检查在车辆发生故障时，首先需要进行初步检查以确定问题所在。
这包括观察仪表盘上的故障指示灯是否亮起，检查电池的电压是否正常，以及检查保险丝是否熔断。
这些步骤可以帮助我们初步判断故障可能的原因。
二、故障码读取现代汽车都配备了故障码诊断系统，通过OBD（On-Board Diagnostic）接口可以读取车辆的故障码。
当车辆发生故障时，故障码会被记录下来，通过读取故障码可以更准确地判断故障原因。
读取故障码需要使用故障码扫描仪，将其连接到OBD接口上，并按照操作说明进行操作即可。
三、传感器检查在汽车电子系统中，传感器起着至关重要的作用。
传感器可以感知车辆的状态并将其转化为电信号，供控制单元分析和决策。
因此，当电子系统故障时，我们应该重点检查传感器的状态。
可以使用万用表来检查传感器的电压输出是否正常。
同时，在进行检查时需要确保传感器的连接是否良好，并注意是否有损坏的线路或接头。
四、模块检查除了传感器之外，电子系统中还有许多控制模块，如发动机控制模块（ECM）、制动控制模块（BCM）等。
这些模块也可能导致系统故障。
在进行故障检测时，我们可以使用专用设备连接到相应的模块上，检查其工作状态。
同时，也可以检查模块的连接和供电情况，确保其正常工作。
五、电路检查电路问题也是导致汽车电子系统故障的常见原因之一。
在进行电路检查时，我们需要先查看汽车电路图，了解各个电路之间的关系。
然后，使用万用表等工具检查电路是否通畅，是否有短路或接地现象。
同时，还需要检查线路是否有损坏、连接是否良好等。
如果发现电路故障，需要及时修复或更换相应的部件。
六、软件更新随着汽车电子系统的不断发展，许多故障可能是由于软件问题引起的。
用诊断仪中的数据流分析电控发动机故障[摘要]近年来随着电控技术水平的提高，现代轿车在对装有电控燃油喷射发动机的汽车进行维修时，使用故障诊断仪对发动机电控系统进行检测，除了查看故障码进行检修外，还需要用更科学的数据流来分析故障，因为故障码是ECU 认可的一个界定结论，不一定是汽车真正的故障部位，并且有很多故障是不被ECU所记录的，也就不会有故障码输出。
遇到这种情况时，最为可行的办法就是使用故障诊断仪进行数据流的检测，研究发动机电控系统静态或动态数据状态，从而定量地找出故障真正原因所在。
本文以北京现代汽车电控发动机为例，分析了其主要数据流的情况，且用数据流分析的方法，针对电控系统的一些常见故障作了诊断排除。
[关键词]数据流；故障码；诊断排除一、故障常规分析许多情况下，电控燃油喷射发动机会出现这样的情况，比如发动机怠速不良，抖动严重，怠速冒黑烟；发动机耗油量大，加速不良，空负荷时只能加速到3000r/min等等。
但使用故障诊断仪器却发现电控单元中没有故障记忆，也就是说发动机的电控装置自诊断系统没有发现本系统有故障，会使许多从事电控发动机维修的专业人员产生一种疑问——为什么发动机控制系统工作正常而发动机却不正常？造成这种情况的原因如何去查找呢？通常在我们诊断电控发动机故障时一般都遵循这样的原则：首先判断故障原因是在电控部分还是在机械部分？使用的方法就是利用故障诊断仪器检查电控单元中的自诊断系统中故障记忆存储情况，则可确定故障原因在电控部分；如不是在电控部分出现问题，则可初步确定故障原因是在机械部分；第二步是根据故障记忆的内容及提示相关产生故障原因去确定系统中的故障部位。
这些故障部位大多发生在各类信号传感器及连接导线和接插件上；第三步是在没有故障记忆或排除了控制系统故障的基础上，按照通常的发动机故障排除规律，根据发动机的故障现象去确定故障可能产生的部件，既检查保证发动机的各类机械结构部件，如电动油泵的供油能力，油路的压力状况；火花塞工作状况，点火线圈工作状况；汽缸压力等等。
汽车电控系统故障检测与诊断方法随着科技的不断发展，汽车电控系统已经成为现代汽车不可或缺的一部分。
电子控制单元（ECU）以及其他电控模块，如ABS、ESP、发动机控制模块等，通过大量的传感器和执行器来控制车辆的各项系统，包括发动机、变速箱、制动系统等。
随着汽车电控系统的功能不断增加，出现故障的可能性也越来越大。
如何快速、准确地检测和诊断汽车电控系统的故障成为了汽车维修技师和车主们需要重点关注的问题。
一、常见的汽车电控系统故障1. 发动机故障：包括点火系统故障、供油系统故障、传感器故障等，导致发动机运行不正常，如抖动、失速、动力不足等。
2. 变速箱故障：包括换挡不顺畅、异响、打滑等，导致车辆无法正常行驶。
3. 制动系统故障：包括ABS故障、制动液压系统故障等，导致刹车不灵敏或制动失效。
4. 车身电子系统故障：包括ESP故障、EPS故障等，导致车辆行驶稳定性下降或转向不灵活。
以上只是一部分常见的汽车电控系统故障，但这些故障往往会造成驾驶安全隐患，因此必须及时检测和诊断，并采取相应的维修措施。
1. 故障码读取：现代汽车的电控系统会自动存储故障码，一旦出现故障就会点亮车辆的故障灯。
当电控系统检测到故障时，会存储相应的故障码，维修技师可以使用故障码诊断仪读取这些故障码，根据故障码来定位故障的位置和性质。
2. 数据流诊断：除了读取故障码，还可以通过数据流诊断仪读取各个传感器和执行器的工作数据，比如发动机转速、节气门开度、氧传感器信号等，通过分析这些数据，可以找出导致故障的原因。
3. 线路检测：汽车电控系统包括大量的传感器和执行器，这些传感器和执行器之间通过线束连接在一起，因此线路接头的松动或者线束损坏都有可能引起系统故障。
维修技师可以通过电路图和多用途测试仪来对线路进行检测，找出线路中的故障点。
4. 组件自检：一些电控模块自身也具有自检功能，当模块自身出现故障时，会存储相应的故障码并点亮故障灯。
维修技师可以通过诊断仪对电控模块进行自检，找出模块内部的故障。
汽车电控系统故障检测与诊断方法6篇第1篇示例：汽车电控系统是现代汽车中的重要组成部分，它包括引擎控制单元、变速箱控制单元、转向控制单元等多个部分，这些部件通过传感器和执行器相互配合，实现对汽车的精准控制。
由于汽车电控系统复杂性高，容易受到外部环境影响，因此出现故障的可能性也相对较高。
及时发现和排除故障对于确保汽车正常运行至关重要。
汽车电控系统故障的诊断方法主要包括以下几种：一、故障码诊断汽车的电子控制单元会存储一些故障码，通过读取这些故障码可以初步了解系统出现的问题。
通常，驱动员可通过OBD接口连接车辆，使用OBD诊断仪读取故障码。
通过故障码可以快速追踪问题所在，进行进一步的检查和维修。
二、数据流诊断数据流诊断是对汽车各个传感器和执行器的实时数据进行监测和分析，以了解整个系统运行情况。
通常，诊断仪器可以通过OBD接口获取车辆的数据流信息，通过比对理想数值和实际数值可以判断是否存在故障。
三、功能测试功能测试是通过特定的操作步骤来检查汽车电控系统各个部件是否正常。
在测试转向系统时，可以通过转向表明来检查转向执行器的工作情况；在测试变速箱系统时，可以通过手动切换档位，验证变速箱的操作是否正常。
四、观察和检查观察和检查是对汽车电控系统各个部件进行目视检查，检查是否有线路短路、传感器损坏或连接不良等问题。
通过仔细观察和检查可以尽快发现问题，排除隐性故障。
五、专用仪器检测一些复杂故障可能需要借助专用的仪器进行检测，比如示波器可以用来检测传感器信号的变化情况，电气参数测试仪可以用来测量线路电压、电流等参数。
通过专用仪器的检测可以更加准确地定位故障。
六、经验诊断在实际维修过程中，积累大量经验的技师可能会根据声音、振动、异味等方面的感觉来判断系统是否存在问题，这种经验诊断虽然主观性强，但也有其独特的价值。
经验丰富的技师可以通过简单的观察判断故障所在，提高诊断效率。
汽车电控系统故障的诊断方法有多种，每种方法都有其独特的优势和适用范围。
数据流和波形分析诊断汽车故障法数据流和波形分析诊断故障法是排除电控发动机故障的基本方法。
由于这种方法需要一定的理论基础和一些必要的技术数据，所以在排除一般电控发动机故障时采用的较少，而大都用在排除电控发动机的疑难故障上。
(一)用数据流诊断疑难故障把电控系统的一些主要传感器和执行器正常工作时的参数值(如转速、蓄电池电压、空气流量、喷油时间、节气门开度、点火提前角、冷却液温度等)提供给维修者，然后按不同的要求进行组合，形成数据组，就称之为数据流。
这些标准数据流是厂方提供的，或者是在正常行驶的汽车上提取的数据，它能监测发动机在各种状态下的工作情况。

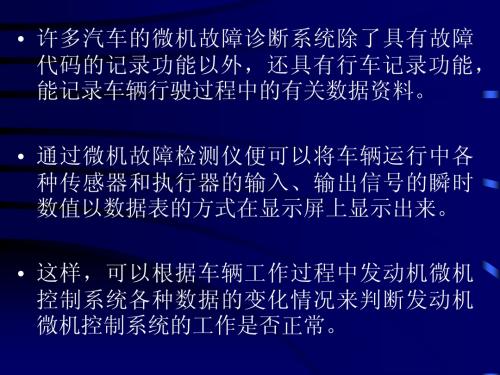

而电控汽车在行驶过程中，故障自诊断系统还有记录的功能，它能把汽车行驶过程中的有关数据资料记录下来。
使用中，这些数据资料可通过故障检测仪，把各种传感器和执行元件输入输出信号的瞬时值以数据的方式在显示屏上显示出来，这样可以根据汽车工作过程中各种数据的变化(有故障时的数据)与正常行驶时的数据或标准数据流对比，即可诊断出电控系统故障的原因。
例如，一辆沈阳金杯面包车，发动机在起动后，暖机阶段工作正常，正常行驶一段时间，温度升高后，发动机有间断冒黑烟现象，加速时排气管还会发出突突声，动力下降，严重时则无法挂档行驶。
因为该车动力不足，排气管有突突声，其原因可能是：个别气缸工作不好，冒黑烟，说明混合气浓度有问题。
后对电路(火花塞、点火线圈、高压线)和油路进行了检查，均未发现异常，故障原因可能在进气系统上。
用检测仪诊断，无故障码显示，利用数据流诊断法对其怠速工况(无故障时)各主要数据进行了提取，其主要数据如下：发动机转速760～800r／min喷油脉冲0.6ms点火提前角7°～14°进气压力30.8kPa冷却液温度80℃节气门开度＜5.5°路试时，行驶了几十公里后，发动机就出现了上述故障现象。
一踩加速踏板，排气管有沉闷的突突声，此时再观察怠速工况的数据流，其主要数据如下：发动机转速560～920r／min喷油脉冲4.5ms点火提前角7°～21°进气压力100.2kPa冷却液温度92℃节气门开度＜5.5°把热机时的数据流与冷机时的数据流对比，最明显的变化是进气压力和喷油脉冲两项数据。
汽车电控系统检测与诊断方法分析伴随着汽车产业的不断发展与进步，汽车内部结构以及零部件也越来越趋向复杂，这种情况造成了如今汽车的故障点越来越多。
如何有效检测并处理汽车故障是将来汽车电控系统检测与诊断中的重点和难点。
一、汽车电控系统检测数据的收集和存储汽车电控传感器一般为汽车电控系统检测数据的主要依据和来源，模拟信号通过传感器转送至ECU中相应的电控单元中。
同时，电控单元也可以独立进行自我诊断，并将相关数据转化成代码，从而存储在与各单元相对应的存储器中。
而对于ECU电控单元中的数据，可以将其传输至电脑系统中，也可以将这些数据传送至故障诊断仪，以方便进一步的研究。
同样地，还可以将有关数据资料进行打印，从而推动下一环节的进行。
在对数据资料进行打印时可以利用的仪器有很多，如网络打印机，故障诊断仪等。
二、汽车电控系统的故障诊断方法当前主流的汽车电控故障检测和维修主要基于车载网络的布置模式，从三个主要方面着手对问题加以解决，即执行元件、传感器原件，以及对相应控制模块数据的检测。
常见的汽车故障诊断方法有很多，包括电流测试、直观判断法以及故障码诊断法等。
以上方法不仅可以基于具体的故障类型进行独立使用，还可以进行组合运用。
(一)直观判断法直观判断法的运用在于，通过看、听、触等进行直观判断，从而对汽车故障进行一个较为初步的了解。
合理运用直观判断法能够为后续的故障诊断工作提供一定的故障信息。
(1)问。
问是指通过询问客户的方式来获取汽车故障的基本情况。
这一环节主要包括故障时间以及频率、冷车还是热车、故障基本特征、直行还是转弯、车速的快慢、路况、气候条件以及车辆荷载等内容。
在进行这一环节的工作时，还应对汽车上次修理的时间做一个了解。
(2)看。
看是指通过对车辆的直接观察，从而对其外部零件状况以及车辆型号等信息有一个初步的了解。
需要进行查看的内容主要为以下几点:查看故障车辆的品牌、型号等信息，并明确车辆内电控系统的类型;查看车辆零部件是否出现缺失或磨损等情况。
