汽车发动机构造原理图解

发动机结构及原理图发动机是一种由许多机构和系统组成的复杂机器。

无论是汽油机，还是柴油机；无论是四行程发动机，还是二行程发动机；无论是单缸发动机，还是多缸发动机。

要完成能量转换，实现工作循环，保证长时间连续正常工作，都必须具备以下一些机构和系统。

汽油机由两大机构和五大系统组成，即由曲柄连杆机构，配气机构、燃料供给系、润滑系、冷却系、点火系和起动系组成；柴油机由以上两大机构和四大系统组成，即由曲柄连杆机构、配气机构、燃料供给系、润滑系、冷却系和起动系组成，柴油机是压燃的，不需要点火系。

曲柄连杆机构起动系统曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动零件。

它由机体组、活塞连杆组和曲轴飞轮组等组成。

在作功行程中，活塞承受燃气压力在气缸内作直线运动，通过连杆转换成曲轴的旋转运动，并从曲轴对外输出动力。

而在进气、压缩和排气行程中，飞轮释放能量又把曲轴的旋转运动转化成活塞的直线运动。

要使发动机由静止状态过渡到工作状态，必须先用外力转动发动机的曲轴，使活塞作往复运动，气缸内的可燃混合气燃烧膨胀作功，推动活塞向下运动使曲轴旋转。

发动机才能自行运转，工作循环才能自动进行。

因此，曲轴在外力作用下开始转动到发动机开始自动地怠速运转的全过程，称为发动机的起动。

完成起动过程所需的装置，称为发动机的起动系。

点火系统冷却系统在汽油机中，气缸内的可燃混合气是靠电火花点燃的，为此在汽油机的气缸盖上装有火花塞，火花塞头部伸入燃烧室内。

能够按时在火花塞电极间产生电火花的全部设备称为点火系，点火系通常由蓄电池、发电机、分电器、点火线圈和火花塞等组成。

冷却系的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。

水冷发动机的冷却系通常由冷却水套、水泵、风扇、水箱、节温器等组成。

润滑系统配气机构润滑系的功用是向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦，减小摩擦阻力，减轻机件的磨损。

并对零件表面进行清洗和冷却。

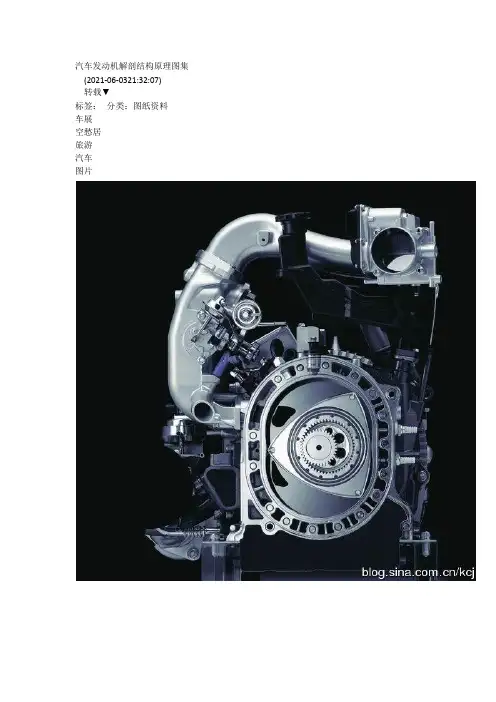

汽车发动机解剖结构原理图集(2021-06-0321:32:07)转载▼标签：分类：图纸资料车展空愁居旅游汽车图片汽油发动机的目的在于将汽油转换为运动，以便汽车能够开动。

目前将汽油变成运动的最简单方法是在发动机中燃烧汽油。

因此，汽车发动机是一种“内燃发动机〞——燃烧发生在内部。

需要注重两件情况：有多种不同的内燃发动机。

柴油发动机是一种，燃气轮机是另外一种。

参见有关HEMI发动机、转子发动机和二冲程发动机的文章。

每种发动机都有自己的优缺点。

还有一种外燃发动机。

老式火车和蒸汽轮船中的蒸汽机是外燃发动机。

在蒸汽机中，燃料〔煤、木柴、石油等〕在发动机外部燃烧并产生蒸汽，由蒸汽在发动机内部形成运动。

内燃机的效率比外燃机高出许多〔每公里消耗的燃料更少〕，而且内燃发动机比同等功率的外燃发动机要小巧许多。

福特和通用这些公司之因此不使用蒸汽机，缘故也在于此。

当前几乎所有汽车都使用往复式内燃发动机，因为这种发动机具有以下优点：相对高效〔与外燃发动机相比〕相对廉价〔与燃气轮机相比〕相对来讲易于加注燃料〔与电动汽车相比〕这些优点使得其成为驱动汽车的首选技术。

为了了解往复式内燃发动机的工作原理，对“内部燃烧〞的工作方式有一个直瞧的熟悉十分有关怀。

加农炮是一个特别好的例子。

您可能在电影里瞧到过它们，士兵们向炮中填进火药和炮弹，然后点着它。

这确实是根基我们讲的内部燃烧，然而特别难想象发动机是如何完成这些过程的。

下面是一个更为形象的例子：假设有一大段塑料的下水道管子，它的直径为8厘米，长度为90厘米，然后在它的一端安上一个盖子。

接着，在管子中喷洒了一点WD-40，或者放了几滴汽油。

然后，在管子里塞进一个土豆。

就像如此：我们现在拥有的那个装置通常称作土豆加农炮。

不建议您如此做！然而假设您如此做了，我们现在拥有的那个装置通常称作土豆加农炮。

要是您在其中打出一个火花，那么就能够点着燃料。

有意思的是——而且我们讨论如此一个装置的目的就在于——土豆加农炮能够将土豆发射出大约150米远！几滴汽油就能够产生如此巨大的能量。

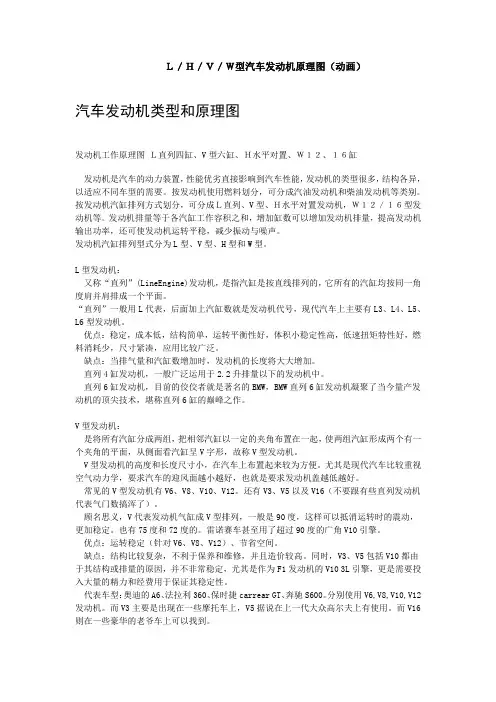

Ｌ／Ｈ／Ｖ／Ｗ型汽车发动机原理图（动画）汽车发动机类型和原理图发动机工作原理图Ｌ直列四缸、V型六缸、Ｈ水平对置、Ｗ１２、１６缸发动机是汽车的动力装置，性能优劣直接影响到汽车性能，发动机的类型很多，结构各异，以适应不同车型的需要。

按发动机使用燃料划分，可分成汽油发动机和柴油发动机等类别。

按发动机汽缸排列方式划分，可分成Ｌ直列、V型、Ｈ水平对置发动机，Ｗ１２／１６型发动机等。

发动机排量等于各汽缸工作容积之和，增加缸数可以增加发动机排量，提高发动机输出功率，还可使发动机运转平稳，减少振动与噪声。

发动机汽缸排列型式分为L型、V型、H型和W型。

L型发动机：又称“直列”(LineEngine)发动机，是指汽缸是按直线排列的，它所有的汽缸均按同一角度肩并肩排成一个平面。

“直列”一般用L代表，后面加上汽缸数就是发动机代号，现代汽车上主要有L3、L4、L5、L6型发动机。

优点：稳定，成本低，结构简单，运转平衡性好，体积小稳定性高，低速扭矩特性好，燃料消耗少，尺寸紧凑，应用比较广泛。

缺点：当排气量和汽缸数增加时，发动机的长度将大大增加。

直列4缸发动机，一般广泛运用于2.2升排量以下的发动机中。

直列6缸发动机，目前的佼佼者就是著名的BMW，BMW直列6缸发动机凝聚了当今量产发动机的顶尖技术，堪称直列6缸的巅峰之作。

V型发动机：是将所有汽缸分成两组，把相邻汽缸以一定的夹角布置在一起，使两组汽缸形成两个有一个夹角的平面，从侧面看汽缸呈V字形，故称V型发动机。

V型发动机的高度和长度尺寸小，在汽车上布置起来较为方便。

尤其是现代汽车比较重视空气动力学，要求汽车的迎风面越小越好，也就是要求发动机盖越低越好。

常见的V型发动机有V6、V8、V10、V12。

还有V3、V5以及V16（不要跟有些直列发动机代表气门数搞浑了）。

顾名思义，V代表发动机气缸成V型排列，一般是90度，这样可以抵消运转时的震动，更加稳定。

也有75度和72度的。

雷诺赛车甚至用了超过90度的广角V10引擎。

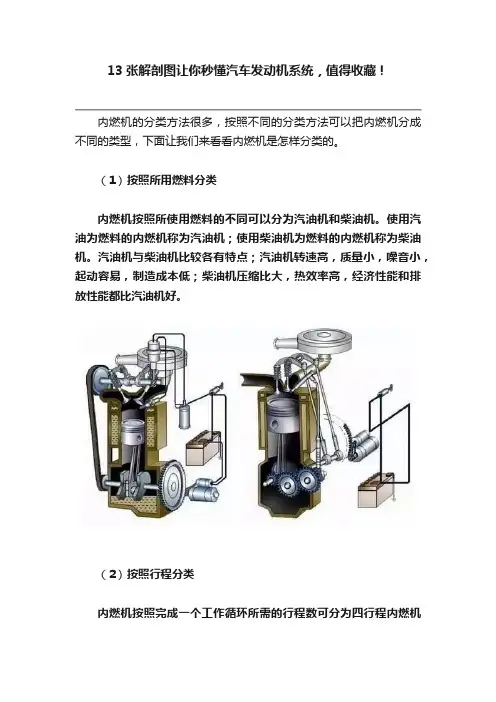

13张解剖图让你秒懂汽车发动机系统，值得收藏！内燃机的分类方法很多，按照不同的分类方法可以把内燃机分成不同的类型，下面让我们来看看内燃机是怎样分类的。

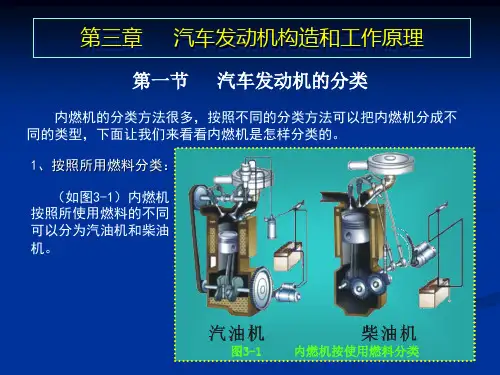

（1）按照所用燃料分类内燃机按照所使用燃料的不同可以分为汽油机和柴油机。

使用汽油为燃料的内燃机称为汽油机；使用柴油机为燃料的内燃机称为柴油机。

汽油机与柴油机比较各有特点；汽油机转速高，质量小，噪音小，起动容易，制造成本低；柴油机压缩比大，热效率高，经济性能和排放性能都比汽油机好。

（2）按照行程分类内燃机按照完成一个工作循环所需的行程数可分为四行程内燃机和二行程内燃机。

把曲轴转两圈(720°)，活塞在气缸内上下往复运动四个行程，完成一个工作循环的内燃机称为四行程内燃机；而把曲轴转一圈(360°)，活塞在气缸内上下往复运动两个行程，完成一个工作循环的内燃机称为二行程内燃机。

汽车发动机广泛使用四行程内燃机。

（3）按照冷却方式分类内燃机按照冷却方式不同可以分为水冷发动机和风冷发动机。

水冷发动机是利用在气缸体和气缸盖冷却水套中进行循环的冷却液作为冷却介质进行冷却的；而风冷发动机是利用流动于气缸体与气缸盖外表面散热片之间的空气作为冷却介质进行冷却的。

水冷发动机冷却均匀，工作可K，冷却效果好，被广泛地应用于现代车用发动机。

（4）按照气缸数目分类内燃机按照气缸数目不同可以分为单缸发动机和多缸发动机。

仅有一个气缸的发动机称为单缸发动机；有两个以上气缸的发动机称为多缸发动机。

如双缸、三缸、四缸、五缸、六缸、八缸、十二缸等都是多缸发动机。

现代车用发动机多采用四缸、六缸、八缸发动机。

（5）按照气缸排列方式分类内燃机按照气缸排列方式不同可以分为单列式和双列式。

单列式发动机的各个气缸排成一列，一般是垂直布置的，但为了降低高度，有时也把气缸布置成倾斜的甚至水平的；双列式发动机把气缸排成两列，两列之间的夹角<180°(一般为90°)称为V型发动机，若两列之间的夹角=180°称为对置式发动机。

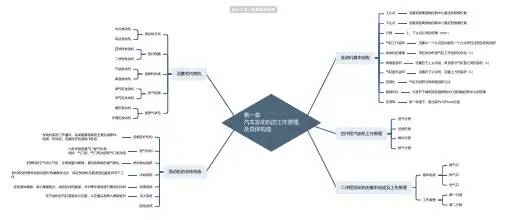

第一章汽车发动机的工作原理及总体构造活塞式内燃机按冷却方式水冷发动机风冷发动机按行程数四冲程发动机二冲程发动机按燃料种类汽油发动机柴油发动机按气缸数单气缸发动机多气缸发动机按进气状态增压发动机非增压发动机发动机基本结构上止点活塞顶距离曲轴回转中心最远的极限位置下止点活塞顶距离曲轴回转中心最近的极限位置行程上、下止点之间的距离（mm）气缸工作容积活塞从一个止点运动到另一个止点所扫过的空间的容积发动机的排量多缸发动机各气缸工作容积的总和（L）燃烧室容积活塞位于上止点时，其顶面与气缸盖之间的容积（L）气缸室总容积活塞在下止点时，活塞上方的容积（L）压缩比气缸总容积与燃烧室容积之比曲柄半径与连杆下端相连的曲柄销中心到曲轴回转中心的距离负荷率某一转速下，输出的Pe与Pmax比值四冲程汽油机工作原理进气行程压缩行程做功行程排气行程二冲程发动机的基本组成及工作原理基本组成换气口排气口进气口工作原理第一行程第二行程发动机的总体构造曲柄连杆机构发动机实现工作循环，完成能量转换的主要运动零件。

组成：机体组、活塞连杆和曲轴飞轮组配气机构大多采用顶置气门配气机构组成：气门组，气门传动组和气门驱动组燃料供给系统把燃料和空气供入气缸，在燃烧室内燃烧，最后将燃烧的废气排出冷却系统及时将受热零件吸收的部分热量散发出去，保证发动机在最适宜的温度状态下工作润滑系统实现液体摩擦，减小摩擦阻力，减轻机件的磨损。

并对零件表面进行清洗和冷却点火系统在汽油机的汽缸盖装有火花塞，火花塞头部伸入燃烧室内起动系统。

机体是构成发动机的骨架，是发动机各机构和各系统的安装基础，其内、外安装着发动机的所有主要零件和附件，承受各种载荷。

因此，机体必须要有足够的强度和刚度。

机体组主要由气缸体、曲轴箱、气缸盖和气缸垫等零件组成。

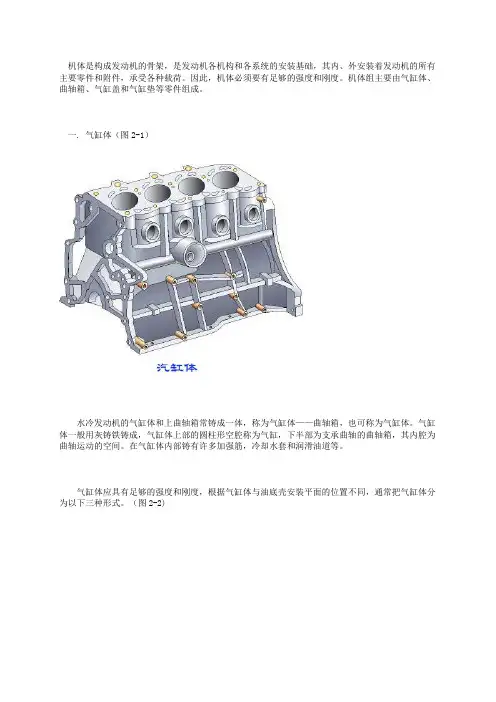

一. 气缸体（图2-1）水冷发动机的气缸体和上曲轴箱常铸成一体，称为气缸体——曲轴箱，也可称为气缸体。

气缸体一般用灰铸铁铸成，气缸体上部的圆柱形空腔称为气缸，下半部为支承曲轴的曲轴箱，其内腔为曲轴运动的空间。

在气缸体内部铸有许多加强筋，冷却水套和润滑油道等。

气缸体应具有足够的强度和刚度，根据气缸体与油底壳安装平面的位置不同，通常把气缸体分为以下三种形式。

（图2-2)(1) 一般式气缸体其特点是油底壳安装平面和曲轴旋转中心在同一高度。

这种气缸体的优点是机体高度小，重量轻，结构紧凑，便于加工，曲轴拆装方便；但其缺点是刚度和强度较差(2) 龙门式气缸体其特点是油底壳安装平面低于曲轴的旋转中心。

它的优点是强度和刚度都好，能承受较大的机械负荷；但其缺点是工艺性较差，结构笨重，加工较困难。

(3) 隧道式气缸体这种形式的气缸体曲轴的主轴承孔为整体式，采用滚动轴承，主轴承孔较大，曲轴从气缸体后部装入。

其优点是结构紧凑、刚度和强度好，但其缺点是加工精度要求高，工艺性较差，曲轴拆装不方便。

为了能够使气缸内表面在高温下正常工作，必须对气缸和气缸盖进行适当地冷却。

冷却方法有两种，一种是水冷，另一种是风冷（图2-3）。

水冷发动机的气缸周围和气缸盖中都加工有冷却水套，并且气缸体和气缸盖冷却水套相通，冷却水在水套内不断循环，带走部分热量，对气缸和气缸盖起冷却作用。

现代汽车上基本都采用水冷多缸发动机，对于多缸发动机，气缸的排列形式决定了发动机外型尺寸和结构特点，对发动机机体的刚度和强度也有影响，并关系到汽车的总体布置。

按照气缸的排列方式不同，气缸体还可以分成单列式，V型和对置式三种（图2-4）。

(1) 直列式发动机的各个气缸排成一列，一般是垂直布置的。
