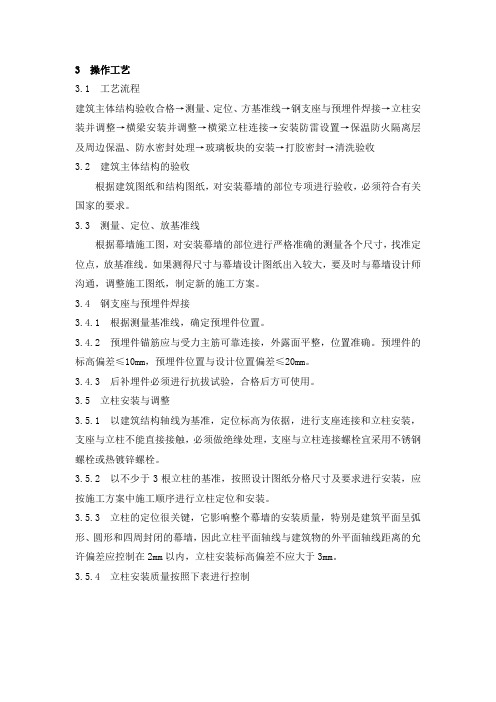

3 操作工艺3.1 工艺流程建筑主体结构验收合格→测量、定位、方基准线→钢支座与预埋件焊接→立柱安装并调整→横梁安装并调整→横梁立柱连接→安装防雷设置→保温防火隔离层及周边保温、防水密封处理→玻璃板块的安装→打胶密封→清洗验收3.2 建筑主体结构的验收根据建筑图纸和结构图纸，对安装幕墙的部位专项进行验收，必须符合有关国家的要求。
3.3 测量、定位、放基准线根据幕墙施工图，对安装幕墙的部位进行严格准确的测量各个尺寸，找准定位点，放基准线。
如果测得尺寸与幕墙设计图纸出入较大，要及时与幕墙设计师沟通，调整施工图纸，制定新的施工方案。
3.4 钢支座与预埋件焊接3.4.1 根据测量基准线，确定预埋件位置。
3.4.2 预埋件锚筋应与受力主筋可靠连接，外露面平整，位置准确。
预埋件的标高偏差≤10mm，预埋件位置与设计位置偏差≤20mm。
3.4.3 后补埋件必须进行抗拔试验，合格后方可使用。
3.5 立柱安装与调整3.5.1 以建筑结构轴线为基准，定位标高为依据，进行支座连接和立柱安装，支座与立柱不能直接接触，必须做绝缘处理，支座与立柱连接螺栓宜采用不锈钢螺栓或热镀锌螺栓。
3.5.2 以不少于3根立柱的基准，按照设计图纸分格尺寸及要求进行安装，应按施工方案中施工顺序进行立柱定位和安装。
3.5.3 立柱的定位很关键，它影响整个幕墙的安装质量，特别是建筑平面呈弧形、圆形和四周封闭的幕墙，因此立柱平面轴线与建筑物的外平面轴线距离的允许偏差应控制在2mm以内，立柱安装标高偏差不应大于3mm。
3.5.4 立柱安装质量按照下表进行控制3.6 横梁安装并调整3.6.1 横梁一般分段与立柱连接，横梁两端与立柱每边留出2mm空隙，涂密封胶处理，也可以采用弹性橡胶垫，橡胶垫应有20%~30%的压缩变形能力，以适应和消除横向温差效应。
3.6.2 采用螺栓或螺钉连接时，连接点不应小于2个，并且应有防脱落措施。
3.6.3 立柱与横梁连接完毕后进行调整，安装质量按照下表进行控制3.7 安装防雷装置3.7.1 构件式玻璃幕墙在施工当中，有防雷要求应采取防雷措施。
玻璃、石材、金属幕墙工程施工工艺及标准一、适用范围：1、本节玻璃幕墙工程适用于建筑高度不大于150m，抗震设防裂度不大于8度的隐框玻璃幕墙、半隐框玻璃幕墙、明框玻璃幕墙、全玻璃幕墙、支承玻璃幕墙工程；2、石材幕墙工程适用于建筑高度不大于150m，抗震设防裂度不大于8度的石材幕墙安装工程；3、金属板幕墙工程适用于建筑高度不大于150m的金属幕墙工程二、材料要求：1、玻璃幕墙材料要求：1.1金属:铝合金挤压型材和板材,应符合规范要求。
碳钢：型材、板材符合JISG3131，紧固件符合JISG3101规范。
不锈钢：型材、板材应符合JISG4305规范，紧固件符合JISG4304，。
1.2密封胶：按设计确定各种密封胶，并进行鉴定。
隐框、半隐框幕墙所采用的结构粘结材料必须是中性硅硐结构密封胶，其性能必须符合《建筑用硅硐结构密封胶》GB16766的规定；硅硐结构密封胶必须在有效期内使用。
1.3幕墙所用金属材料除不锈钢外，均应作防腐处理(如铝合金表面的阳极氧化处理)1.4幕墙上的材料应符合国家或行业的有关质量规定，并附有出厂合格证，符合不燃材料或难燃材料的要求。
1.5幕墙上使用的密封材料(如密封条、密封胶等)应均为耐水、耐溶剂、耐老化和低温弹性、低透气率的特点。
1.6结构硅硐密封胶应与所接触的材料间有相容性试验报告，并具有质量使用保证书。
1.7在主体结构与玻璃幕墙的构件之间，应使用耐热的硬质有机材料垫片。
在立柱与横梁间的连接件，宜使用橡胶垫片。
1.8玻璃幕墙采用玻璃应符合下列规定:1.8.1幕墙应使用安全玻璃,玻璃的品种、规格、颜色光学性能及安装方向应符合设计要求。
1.8.2幕墙玻璃的厚度不应小于6.0mm，全玻幕墙玻璃的厚度不应小于12mm。
1.8.3幕墙中的中空玻璃应采用双道密封。
1.8.4幕墙的夹层玻璃应采用聚乙烯醇缩丁醛（PVB）胶片干法加工合成的夹层玻璃。
支承玻璃幕墙夹层玻璃的夹层胶片（PVB）厚度不应小于0.76mm。
1、适用范围：本节玻璃幕墙工程适用于建筑高度不大于150m,抗震设防裂度不大于8度的隐框玻璃幕墙,半隐框玻璃幕墙、明框玻璃幕墙、全玻璃幕墙支承玻璃幕墙工程；幕墙工程适用于建筑高度不大于150m,抗震设防裂度不大于8度的幕墙安装工程；金属板幕墙工程适用于建筑高度不大于150m的金属幕墙工程；2、材料要求：按不同种类的建筑幕墙,各种材料应符合设计要求,同时要严格执行国家现行颁发的楼阁规范中对材料的选订;2.1玻璃幕墙材料要求碳钢：型材、板材符合JISG3131,紧固件符合JISG3101规范;硐结构密封胶,其性能必须符合建筑用硅硐结构密封胶GB16766的规定；硅硐结构密封胶必须在有效期内使用;硐密封胶应与所接触的材料间有相容性试验报告,并具有质量使用保证书;隐框、半隐框幕墙所采用的结构粘结材料必须是中性硅酮结构密封胶,其性能必须符合建筑用硅酮结构密封胶GB16776的规定；硅酮结构密封胶必须在有效期内使用;玻幕墙玻璃的厚度不应小于12mm;玻幕墙应吊挂在主体结构上,吊夹具应符合设计要求,玻璃与玻璃,玻璃与玻璃肋之间的缝隙,应采用硅酮结构胶填嵌严密;2.2幕墙材料要求：2.2.1幕墙工程所用材料的品种、规格、性能和等级,应符合设计要求及国家现行标准及工程技术规范的规定;的弯曲强度不应小于8.0Mpa；吸水率应小于0.8%;幕墙的铝合金挂件厚度不应小于4.0mm,不锈钢挂件厚度不应小于3.0mm;要求厚度一致,无裂纹,颜色一致并且无其他质量缺陷,为降低外界对饰面的污染,所选一般要做防护处理;不同类金属不宜同时使用,以免发生电化学腐蚀;2.2.5幕墙的防火、保温、防潮材料的设置应符合设计要求,填充应密实、均匀厚度一致;与角码连接,螺栓直径应经过计算,并不应小于10mm.不同金属材料接触时采用绝缘垫片分隔;2.3金属幕墙材料要求：符设计要求及国家现行标准和工程技术规范的规定;后置埋件的数量、位置及后置埋件的拉拔力必须符合设计要求;埋件形式要符合设计要求,并在现场做拉拨试验；钢板连接件与非同质骨架连接时,中间要垫有机材质垫块,以免发生电化学腐蚀;硐结构密封胶的粘结宽度,应分别计算风荷载标准值和板材自重标准值作用下硅硐结构密封胶的粘结宽度,并取最大值,且不得小于7.0mm;2.4幕墙工程应对下列材料及其性能指标进行复验:2.4.2的弯曲强度:寒冷地区的耐冻融性;室内用花岗岩的放射性;用结构胶的粘结强度；用密封胶的污染性;2.5隐框、半隐框幕墙所采用的结构粘结材料必须是中性硅硐结构密封胶,其性能必须符合建筑用硅硐结构密封胶GB16766的规定；硅硐结构密封胶必须在有效期内使用;2.6幕墙及其连接件应具有足够的承载力、刚度和相对于主体结构的位移能力;幕墙构架立柱的连接金属角码与其它连接件应采用螺栓连接,并应防松动措施;2.7立柱和横梁等主要受力构件,其截面受力部分的壁厚应经计算确定,且铝合金型材壁厚不应小于3.0mm,钢型材壁厚不应小于3.5mm;2.8隐框、半隐框幕墙构件板材与金属框之间硅硐结构密封胶的粘结宽度,应分别计算风荷载标准值和板材自重标准值作用下硅硐结构密封胶的粘结宽度,并取最大值,且不得小于7.0mm;2.9硅硐结构密封胶应打注饱满,并应温度15℃～30℃、相对湿度50%以上、洁净的室内进行;不得在现场墙上打注;2.10幕墙的防火除应符合现行国家标准建筑设计防火规范GBJ16和高层民用建筑设计防火规范GB50045的有关规定外,还应符合下列规定：1应根据防火材料的耐火极限决定防火层的厚度和宽度,并应在楼板处形成防火带;2防火层应采取隔离措施;防火层的衬板应采用经防腐处理且厚度不小于1.5mm的钢板,不得采用铝板;3防火层的密封材料应用防火密封胶;4防火层与玻璃不应直接接触,一块玻璃不应跨两个防火分区;2.11主体结构与幕墙连接的各种预埋件,其数量、规格、位置和防腐处理必须符合设计要求;2.12幕墙的金属框架与主体结构预埋件的连接、立柱与横梁的连接及幕墙面板的安装必须符合设计要求,安装必须牢固;2.13单元幕墙连接处和吊挂处的铝合金型材的壁厚应通过计算得出,并不得小于5mm;3、主要机具工具:3.1玻璃幕墙工程主要机具工具:打胶枪等;3.2幕墙工程主要机具工具:3.2.1主要机具：电锤,电焊机,型材切割机,云石锯,角磨机;打胶器,壁纸刀等;3.3金属幕墙工程主要机具工具:自攻钻及开槽机等;打胶枪、改锥、扳手、钳子、壁纸刀等;4、作业条件：4.1施工技术负责人在施工前应向施工人员做好技术交底工作,交待清楚预埋固定支座、铝合金骨架体系的划分尺寸及形式,玻璃与骨架间的连接的方法及连接要求等;4.2施工人员在明确图纸要求后方可施工;4.3施工时应搭好脚手架,保证脚手架的安全性,并预留施工人员的操作空间,脚手架上应设置安全网,以免在幕墙施工时发生物体坠落伤人;4.4幕墙施工前建筑主体需经验收,且砼强度达到幕墙设计要求；幕墙施工图已绘制完善,且已经各方认可；根据施工组织设计要求、人员、机具及前期施工材料已到位,足够的作业面;5、施工工艺：一、玻璃幕墙施工工艺1、工艺流程：放样定位→安装立柱→安装横梁→安装玻璃→打胶→清理2、操作工艺⑴、根据玻璃幕墙的造型,尺寸和图纸要求,在铝合金骨架体系与建筑结构之间设置连接固定支座;放样时,应使上下支座均在一条垂直线上,避免此位置上的立柱会发生歪斜;⑵、安装立住;在固定支座的两角钢间,用不锈钢对拉螺栓将立柱按安装标高要求固定好,立柱轴线的前后偏差和左右偏差分别不应大于2mm和3mm;支座的角钢和铝合金立柱接触处用柔性垫片进行隔离;立柱安装调整后,应及时紧固;立柱在加长时应用配套的专用芯管连接,上下柱之间应留有空隙,空隙宽度不宜小于10m,其接头应为活动接头,从而满足立柱在热胀冷缩时发生的变形需求; ⑶、安装横梁;先确定各横梁在方柱上的标高位置,在此位置处用厚度不小于3mm的铝角将横梁与立柱连接起来,在横梁与立柱的接触处应设置弹性橡校垫;相邻两根横梁水平标高偏差不应大于1mm;同层横梁的标高偏差,当幕墙宽度小于或等于35m时,不应大于5mm；当幕墙宽度大于35m时,不应大于7mm,同一层横梁在安装时应由下而上进行;当一层高度的横梁装好后,应进行检查、调整、校正后再进行固定;⑷安装玻璃玻璃的安装应根据幕墙的具体种类来定;如幕墙玻璃采用镀膜玻璃时,镀膜的一面应向室内;①隐框幕墙玻璃：隐框幕墙的玻璃是用结构硅硐胶粘结在铝合金框格上,从而形成玻璃单元体;玻璃元体的加工一般在工厂内用专用打胶机来完成;这样能保证玻璃的粘结质量;在施工现场受环境条件的影响,较难保证玻璃与铝合金框格的粘结质量;玻璃单元体制成后,将单元件中铝合金框格的上边挂在横梁上,再用专用固定片将铝合金框格的其余三条边钩夹在立柱和横梁上,框格每边的固定片数量不少于二片;②明框玻璃幕墙;明框幕墙的玻璃是用压板和橡皮为固定在横梁和立柱上,压板再用螺栓固定在横梁或立柱上;在固定玻璃时,压板上的连接螺栓应松紧合适,从而使压板对玻璃不致压得过紧或过松;并使压板与玻璃间的橡皮条紧闭;在横梁上设置定位垫块,垫块的搁置点离玻璃垂直边缘的距离宜为玻璃宽度的1/4,且不宜小于150mm,垫块的宽度应不大于所支撑玻璃的厚度,长度不宜小于25mm,并符合有关要求;③半隐框幕墙;半隐墙幕墙在一个方向上隐框的,在另一方面上则为明框;它在隐框方向上的玻璃边缘用结构硅硐胶固定,在明框方向上的玻璃边缘用压板和连接螺栓固定,隐框边和明框边的具体施工方法可分别参照隐框幕墙和明框幕墙的玻璃安装方法;⑸打胶:打胶的温度和湿度应符合相关规范的要求;⑹清理：玻璃幕墙的玻璃安装完后,应用中性清洁剂和水对有污染的玻璃和铝型材进行清洗;二、幕墙施工工艺1、工艺流程：预埋件位置尺寸检查→安装预埋件→复测预埋件位置尺寸→测量放线→绘制工程翻样图→金属骨架加工→钢结构刷防锈漆→金属骨架安装→防火保温棉→隐蔽工程验收→饰面板加工→表面防护→饰面板安装→安装质量检查→灌注嵌缝硅胶→幕墙表面清洗2、操作工艺：⑴预埋件安装：预埋件应在土建施工时埋设,幕墙施工前要根据该工程基准轴线和中线以及基准水平点对预埋件进行检查和校核,一般允许位置尺寸偏差为±20mm;如有预埋件位置超差而无法使用或漏放时,应根据实际情况提出选用膨胀螺栓的方案,并必须报设计单位审核批准,且应在现场做拉拔试验,做好记录;⑵测量放线：①由于土建施工允许误差较大,幕墙工程施工要求精度很高,所以不能依靠土建水平基准线,必须由基准轴线和水准点重新测量,并校正复核;②按照设计在底层确定幕墙定位线和分格线;③经纬仪或激光垂直仪将幕墙的阳角和阴角引上,并用固定在钢支架上的钢丝线作标志控制线;④使用水平仪和标准钢卷尺等引出各层标高线;⑤确定好每个立面的中线;⑥测量时应控制分配测量误差,不能使误差积累;⑦测量放线应在风力不大于4级的情况下进行,并要采取避风措施;⑧所有外立面装饰工程应统一放基准线,并注意施工配合;⑶金属骨架安装①根据施工放样图检查放线位置;②安装固定竖框的铁件;③先安装同立面两端的竖框,然后拉通线顺序安装中间竖框;④将各施工水平控制线引至竖框上,并用水平尺校核;⑤按照设计尺寸安装金属横梁;横梁一定要与竖框垂直;⑥如有焊接时,应对下方和邻近的已完工装饰面进行成品保护;焊接时要采用对称焊,以减少因焊接产生的变形;检查焊缝质量合格后,所有焊点、焊缝均需去焊渣及防锈处理,如刷防锈漆等;⑦待金属骨架完工后,应通过监理公司对隐蔽工程检查后,方可进行下道工序;⑷防火、保温材料安装①必须采用合格的材料,即要求有出厂合格证;②在每层楼板与石板幕墙之间不能有空隙,应用镀锌钢板和防火棉形成防火带;③在北方寒冷地区,保温层最好应有防水、防潮保护层,在金属骨架内填塞固定,要求严密牢固;④幕墙保温层施工时,保温层最好应有防水、防潮保护层,以便在金属骨架内填塞固定后严密可靠;⑸饰面板安装①将运至工地的饰面板按编号分类,检查尺寸是否准确和有无破损、缺楞、掉角,按施工要求分层次将饰面板运至施工面附近,并注意摆放可靠;②先按幕墙面基准线仔细安装好底层第一皮板;③注意安放每皮金属挂件的标高,金属挂件应紧托上皮饰面板,而与下皮饰面板之间留有间隙;④安装时,要在饰面板的销钉孔或切槽口内注入胶,以保证饰面板与挂件的可靠连接;⑤安装时,宜先完成窗洞口四周的板镶边,以免安装发生困难;⑥安装到每一楼层标高时,要注意调整垂直误差,不要积累;⑦在搬运板时,要有安全防护措施,摆放时下面要垫木方;⑹嵌胶封缝板间的胶缝是石板幕墙的第一道防水措施,同时也使石板幕形成一个整体;①要按设计要求选用合格且未过期的耐候嵌缝胶;最好选用含硅油少的专用嵌缝胶,以免硅油渗透污染表面;②用带有凸头的刮板填装泡沫塑料圆条,保证胶缝的最小深度和均匀性;选用的泡沫塑料圆条直径应大于缝宽;③在胶缝两侧粘贴纸面胶带纸保护,以避免嵌缝胶污染板表面质量;④用专用清洁剂或草酸擦洗缝隙处板表面;⑤派受过训练的工人注胶,注胶应均匀无流淌,边打胶边用专用工具勾缝,使嵌缝胶呈微弧形凹面;⑥施工中要注意不能有漏胶污染墙面,如墙面上沾有胶液应立即擦去,并用清洁剂及时擦净余胶;⑦在大风和下雨时不能注胶;⑺清洗和保护施工完毕后,除去板表面的胶带纸,用清水和清洁剂将表面擦干净,按要求进行打蜡或刷保护剂;三、金属幕墙施工工艺1、工艺流程：测量放线→锚固件制作、安装→骨架制做安装→面板安装→嵌缝打胶→清洗保洁2、操作工艺：⑴、测量放线：根据设计和施工现场实际情况准确测放出幕墙的外边线和水平垂直控制线,然后将骨架竖框的中心线按设计分格尺寸弹到结构上;测量放线要在风力不大于4级的天气情况下进行,个别情况应采取防风措施;⑵、锚固件安装：幕墙骨架锚固件应尽量采用预埋件,在无预埋件的情况下采用后置埋件,埋件的结构形式要符合设计要求,锚栓要现场进行拉拔试验,满足强度要求后才能使用;锚固件一般由埋板和连接角码组成,施工时按照设计要求在已测放竖框中心线上准确标出埋板位置,后打孔将埋件固定,并将竖框中心线引至埋件上,然后计算出连接角码的位置,在埋板上划线标记,同一竖框同侧连接角码位置要拉通线检测,不能有偏差;角码位置确定后,将角码按此位置焊到埋板上,焊缝宽度和长度要符合设计要求,焊完后焊口要重新做防锈处理,一般涂刷防锈漆两遍;⑶、骨架制作安装：根据施工图及现场实际情况确定的分格尺寸,在加工场地内,下好骨架横竖料,并运至现场进行安装,安装前要先根据设计尺寸挂出骨架外皮控制线,挂线一定要准确无误,其控制质量将直接关系幕墙饰面质量,骨架如果选用铝合金型材,在锚固件一般采用螺栓连接,骨架在连接件间要垫有绝缘垫片,螺栓材质规格和质量要符合设计要求及规范规定,骨架如采用型钢,连接件即可采用螺栓也可采用焊接的方法连接,焊接质量要符合设计要求及规范规定,并要重新做防锈处理;主体结构与幕墙连接的各种预埋件,其数量、规格、位置和防腐处理必须符合设计要求;幕墙的金属框架与主体结构预埋件的连接、立柱与横梁的连接及幕墙面板的安装必须符合设计要求,安装必须牢固;⑷、面板安装面板要根据其材质选择合适的固定方式,一般采用自攻钉直接固定到骨架上或板折边加角铝后再用自攻钉固定角铝的方法,饰面板安装前要在骨架上标出板块位置,并拉通线,控制整个墙面板的竖向和水平位置;安装时要使各固定点均匀受力,不能挤压板面,不能敲击板面,以免发生板面凹凸或翘曲变形,同时饰面板要轻拿轻放,避免磕碰,以防损伤表面漆膜;面板安装要牢固,固定点数量要符合设计及规范要求,施工过程中要严格控制施工质量,保证表面平整,缝格顺直;⑸、嵌缝打胶：打胶要选用与设计颜色相同的耐侯胶,打胶前要在板缝中嵌塞大于缝宽2—4mm的泡沫棒,嵌塞深度要均匀,打胶厚度一般为缝宽的1/2;打胶时板缝两侧饰面板要粘贴美纹纸进行保护,以防污染,打完后要在表层固化前用专用刮板将胶缝刮成凹面,胶面要光滑圆润,不能有流坠、褶皱等现象,刮完后应立即将缝两侧美纹纸撕掉;打胶操作阴雨天不宜进行;硅硐结构密封胶应打注饱满,并应温度15℃～30℃、相对湿度50%以上、洁净的室内进行;不得在现场墙上打注;⑹、清洗保洁：待耐胶固化后,将整片幕墙用清水清洗干净,个别污染严重的地方可采用有机溶剂清洗,但严禁用尖锐物体刮,以免损坏饰面板表现涂膜;清洗后要设专人保护,在明显位置设警示牌以防污染或破坏;6、应注意的质量问题6.1玻璃幕墙中的明龙骨幕墙的框料和隐框幕墙的拼缝应横平竖直,隐框幕墙的缝宽应均匀,并符合设计要求;玻璃的安装方向应正确;6.2玻璃的品种,规格与颜色应与设计相符,整个幕墙玻璃的色泽应均匀,不得有颜色变色,镀膜脱落现象;6.3幕墙中的铝合金型材表面不应有脱膜现象;明龙骨幕墙的装饰扣板表面应平整,不应有变形,波纹或局部压碰等肉眼可观察到的质量缺陷;6.4幕墙的上下边及侧边封口,沉降缝、伸缩缝、防震缝的处理及防雷体系应符合设计要求;6.5铝合金骨料及玻璃的表面应洁净,不得有污物；玻璃应安装或粘结牢固,橡胶条和密封条应镶嵌密实,填充平整;6.6严格控制板质量,材质和加工尺寸都必须合格;6.7要仔细检查每块板有没有裂纹,防止板在运输和施工时发生断裂;6.8测量放线要十分清确,各专业施工要组织统一放线、统一测量,避免各专业施工因测量和放线误差发生施工矛盾;6.9预埋件的设计和放置要合理,位置要准确;6.10根据现场放线数据绘制施工放样图,落实加工尺寸;6.11安装和调整板位置时,可用垫片适当调整缝宽,所用垫片必须与挂件是同质材料;6.12固定金属挂片的螺栓要加弹簧垫圈,或调平调直拧紧螺栓后,在螺帽上抹少许胶固定;锚固件及骨架连接件等采用焊接的部位,焊接质量一定要符合设计要求,焊口涂刷防锈漆前要将焊渣焊药清理干净,防锈漆涂刷要到位,不能有漏刷漏涂等现象;6.13面板固定方法、固定点间距要符合设计要求,固定要牢固无松动;6.14饰面板运输安装过程中要注意保护,不能损坏划伤,影响饰面效果;6.15胶缝要宽窄、深浅一致,表现要光洁,不能有凹凸不平或剥裂等现象;9.11加强班组建设,做好班前安全教育;。
玻璃幕墙施工工艺及检测标准玻璃幕墙产品是由铝合金型材、玻璃、硅酮结构密封胶、硅酮耐候密封胶、密封材料及相关辅件组成，其加工和施工的质量要求十分严格。
为了保证产品符合规范和满足合同约定，特制定本内部施工工艺及质量检测标准。
1、依据：建筑幕墙《玻璃幕墙工程技术规范》（JGJ102—96）和《玻璃幕墙工程质量检验标准》（JGJ/T139—20016）、《建筑幕墙质量验收标准》（GB50210）及其它建筑幕墙相关规范。
2、适用范围：本施工工艺标准及质量检测标准适用于玻璃幕墙安装工程。
3、施工准备3.1 材料3.1.1玻璃幕墙工程中使用的材料必须具备相应的出厂合格证、质保书和检验报告。
3.1.2玻璃幕墙工程中使用的铝合金型材，其壁厚、膜厚、硬度和表面质量必须达到设计及规范要求。
3.1.3玻璃幕墙工程中使用的钢材，其壁厚、长度、表面涂层厚度和表面质量必须达到设计及规范要求。
3.1.4玻璃幕墙工程中使用的玻璃，其品种型号、厚度、外观质量、边缘处理必须达到设计及规范要求。
3.1.5玻璃幕墙工程中使用的硅酮结构密封胶、硅酮耐候密封胶及其它密封材料，其相容性、粘结拉伸性能、固化程度必须达到设计及规范要求。
3.2 主要机具：电焊机、砂轮切割机、手电钻、冲击钻、射钉枪、氧割设备、电动真空吸盘、线坠、水平尺、钢卷尺、手动吸盘、玻璃刀、注胶枪等。
3.3 作业条件3.3.1主体结构及其他湿作业已全部施工完毕，并符合有关结构施工及验收规范的要求。
3.3.2主体上预埋件已在施工时按设计要求预埋完毕，位置正确，并已做拉拔试验，其拉拔强度合格。
3.3.3硅酮结构胶与接触的基材、已取样的相容性试验和剥离粘结力试验，其试验结果符合设计要求。
3.3.4幕墙材料已一次进足，并且配套齐全。
安装玻璃幕墙的构件及零附件的材料品种、规格、色泽和性能，符合设计要求。
3.3.5幕墙安装的施工组织设计已完成，并经过审核批准。
4、操作工艺4.1玻璃幕墙构件制作4.1.1构件制作一般规定4.1.1.1玻璃幕墙在制作前应对建筑设计施工图进行核对，并应对已建建筑物进行复测，按实测结果调整幕墙并经设计单位同意后，方可加工组装。
玻璃幕墙工程施工工艺标准1 基本规定(1）玻璃幕墙工程必须由具有资质的单位进行二次设计，并出具完整的施工设计文件。
（2）玻璃幕墙工程设计不得影响建筑物的结构安全和主要使用功能.当涉及主体结构改动或增加荷载时，必须由原设计结构单位或具备相应资质的设计单位查有关原始资料，对既有建筑结构的安全性进行检验、确认。
（3）玻璃幕墙工程所使用的结构粘结材料是硅酮结构密封胶，其性能必须符合《建筑硅酮结构密封胶》（GBl6776）的规定。
硅酮结构密封胶必须在有效期内使用.（4）玻璃幕墙的框架与主体结构预埋件的连接，立柱与横梁的连接及幕墙板的安装必须符合设计要求,安装必须牢固.（5）玻璃幕墙工程应由施工单位编制单项施工组织设计。
（6）施工单位应遵守有关环境保护的法律、法规，并应采取有效措施控制施工现场的各种粉尘、废气、废气物、噪声、震动等对周围环境造成的污染和危害。
（7）玻璃幕墙工程必须有隐蔽验收记录。
2 施工准备2.1 技术准备(1）熟悉与审查施工图纸1）审查设计图纸是否完整、齐全.2)审查设计图纸与说明书在内容上是否一致，以及设计图纸与其各组成部分之间有无矛盾和错误。
3)审查建筑图、结构图与幕墙设计施工图纸在几何尺寸、坐标、标高、说明等方面是否一致，技术要求是否正确。
4)进行现场检查，确认土建施工质量是否满足幕墙施工的要求。
5）审查幕墙工程的生产工艺流程和技术要求。
6）复核幕墙各组件的强度、刚度和稳定性是否满足要求；审查设计图纸中的工程复杂、施工难度大和技术要求高的幕墙分项,明确现有施工技术水平和管理水平能否满足工期和质量要求，拟采取可行的技术措施加以保证。
7）明确工期，分期分批施工或交付使用的顺序和时间；明确工程所用的主要材料、设备的数量、规格、来源和供货日期。
8）明确建设、设计、土建和施工单位之间的协作、配合关系；明确建设单位可以提供的施工条件。
（2）原始资料调查分析1）自然条件调查分析：气温、雨、雪、风和雷电及沙尘暴等情况;冬雨季的期限等情况。
1 定义与适用范围明框玻璃幕墙是指玻璃板镶嵌在铝框内，成为四周有铝框的幕墙构件，将其镶嵌在横梁上，形成横梁、立柱均外露，铝框分格明显的立面的玻璃幕墙。
适用于民用建筑中明框玻璃幕墙安装工程。
2 材料要求2.1幕墙应使用安全玻璃，明框和玻璃板必须符合设计要求的材质、种类、级别、光学性能、规格、颜色应符合有关规范要求。
铝合金型材应进行表面氧化处理。
玻璃外观质量和光学性能应符合规定的国家标准。
2.2橡胶条、橡胶垫应有耐老化阻燃性能试验出厂证明，尺寸符合设计要求，无断裂现象。
连接件、预埋件、紧固件等零配件必须符合设计要求，并进行防腐处理。
密封胶应有出厂证明和防水试验记录。
保温材料的导热系数、防水性能和厚度要符合设计要求。
2.3 幕墙的中空玻璃应采用双道密封。
明框幕墙的中空玻璃应采用聚硫密封胶及丁基密封胶。
2.4幕墙的夹层玻璃应采用聚乙烯醇丁醛（PVB）胶片干法加工合成的夹层玻璃。
点支承玻璃幕墙夹层玻璃的夹层胶片（PVB）厚度不小于0.76mm。
2.5幕墙材料在搬运、存放过程中，应采取措施，妥善保管，防止其破损、变形、生锈。
2.6幕墙玻璃均应进行边缘处理。
3 机具设备3.1机械设备电焊机、砂轮切割机、电钻。
3.2主要工具螺丝刀、钳子、扳手、线坠、经纬仪、水平尺、钢卷尺。
4作业条件4.1主体结构及其他湿作业已全部施工完毕并办完质量验收程序。
主体上预埋件已在施工时按设计要求预埋完毕。
4.2幕墙安装的施工组织设计已完成，并经过审核批准。
4.3对构件已检验、校正完毕。
4.4操作用外架子已搭设好并经完全负责人员检查验收。
4.5各种电动工具的临时电源已预先接好，并进行安全试运转。
4.6幕墙材料应一次进足，并且配套齐全。
5操作工艺5.1弹线根据建筑物轴线弹出纵横轴基准线和水平标高线。
5.2幕墙立柱安装先将连接件与幕墙柱连接。
然后以基准线为准，确定好立柱位置，并调整好垂直后，把连接件与表面清理干净的结构预埋件临时点焊在一起。
幕墙工程施工工艺及标准本文全面讲述了幕墙工程施工工艺及标准，对玻璃幕墙、石材幕墙、金属幕墙的材料要求，施工使用的主要机具，作业的条件，施工工艺流程，验收和安全措施。
1、适用范围：本节玻璃幕墙工程适用于建筑高度不大于150m，抗震设防裂度不大于8度的隐框玻璃幕墙，半隐框玻璃幕墙、明框玻璃幕墙、全玻璃幕墙支承玻璃幕墙工程；石材幕墙工程适用于建筑高度不大于150m，抗震设防裂度不大于8度的石材幕墙安装工程；金属板幕墙工程适用于建筑高度不大于150m的金属幕墙工程2、材料要求：按不同种类的建筑幕墙，各种材料应符合设计要求，同时要严格执行国家现行颁发的楼阁规范中对材料的选订。
2.1玻璃幕墙材料要求2.1.1金属:铝合金挤压型材和板材,应符合规范要求。
碳钢：型材、板材符合JISG3131，紧固件符合JISG3101规范。
不锈钢：紧固件符合JISG4304，型材、板材应符合JISG4305规范2.1.2密封胶：按设计确定各种密封胶，并进行鉴定。
隐框、半隐框幕墙所采用的结构粘结材料必须是中性硅硐结构密封胶，其性能必须符合《建筑用硅硐结构密封胶》GB16766的规定；硅硐结构密封胶必须在有效期内使用。
2.1.3幕墙所用金属材料除不锈钢外，均应作防腐处理(如铝合金表面的阳极氧化处理)2.1.4幕墙上的材料应符合国家或行业的有关质量规定，并附有出厂合格证，符合不燃材料或难燃材料的要求。
2.1.5幕墙上使用的密封材料(如密封条、密封胶等)应均为耐水、耐溶剂、耐老化和低温弹性、低透气率的特点。
2.1.5.1结构硅硐密封胶应与所接触的材料间有相容性试验报告，并具有质量使用保证书。
隐框、半隐框幕墙所采用的结构粘结材料必须是中性硅酮结构密封胶，其性能必须符合《建筑用硅酮结构密封胶》GB16776的规定；硅酮结构密封胶必须在有效期内使用。
2.1.6在主体结构与玻璃幕墙的构件之间，应使用耐热的硬质有机材料垫片。
在立柱与横梁间的连接件，宜使用橡胶垫片。
隐框玻璃幕墙安装工艺标准1 适用范围：本工艺标准适用于建筑高度不大于150m的隐框玻璃幕墙安装工程。
2 施工准备2.1材料要求：2.1.1玻璃幕墙横梁、立柱等主要受力构件，其截面受力部位的壁厚，铝合金型材不应小于3mm，钢型材壁厚不应小于3.5mm。
2.1.2钢材表面不得有裂纹、气泡、结疤、泛锈、平杂和折叠。
钢型材及连接件表面应进行防腐处理。
2.1.3 玻璃：幕墙玻璃的类型应根据设计要求选用，玻璃的外观质量和技术指标应符合现行国家标准的规定。
2.1.4 隐框、半隐框幕墙所采用的结构粘结材料必须中性胶，其性能必须符合《建筑用硅酮结构密封胶》GB16776的规定，硅酮结构密封胶必须在有效期内使用。
2.1.5五金件及其他配件：与铝合金型材接触的五金件应采用不锈钢材或铝合金制品，用其他钢材应进行表面热镀锌处理。
2.2主要机具：电焊机、砂轮切割机、电钻、螺丝刀、钳子、扳手、线坠、水平尺、经纬仪、水准仪、钢卷尺、钢板尺、钢角尺等。
2.3 作业条件：2.3.1 安装玻璃幕墙的结构主体工程已完成，并应符合有关结构施工及验收规范的要求。
与幕墙立柱相连的主体混凝土构件的混凝土强度不宜低于C30。
2.3.2 隐框玻璃幕墙的结构装配组合件应在生产车间制作，不得在现埸进行。
2.3.3 幕墙安装的施工组织设计已完成，并经过有关部门审核批准。
2.3.4 主体结构施工时已按要求进行预埋件埋设，并在幕墙龙骨安装前，预先将埋件剔出。
2.3.5 幕墙材料已进埸，并经检验符合规定要求。
2.3.6 安装幕墙的操作架或吊篮已安装就绪，并经安全部门验收合格。
3 操作工艺3.1 工艺流程：测量放线→安装连接件→立柱安装→横梁安装→托条安装→安装幕墙玻璃→幕墙收口→擦洗玻璃。
3.2 测量放线：先将主体结构上的预埋件表面清理干净，然后根据建筑物轴线，对照设计图纸进行轴距复核，无误后，弹出纵横两个方向的基准线和标高控制线，在各层楼板边缘弹出竖向立柱中心线和水平标高线。
玻璃幕墙的施工工艺及质量要求玻璃幕墙的施工工艺及质量要求玻璃幕墙作为现代建筑中常见的建筑造型和外立面材料，已经成为了城市景观的重要组成部分。
它不仅美观大方，还具有隔音、保温、隔热等多种功能。
然而，玻璃幕墙在施工过程中需要注意一系列的工艺与质量要求，以确保其安全可靠、稳定的性能，下面将对其进行详细阐述。
一、施工工艺1. 设计方案：玻璃幕墙的设计方案应满足国家建筑设计规范及相关标准，考虑到负荷、抗震、防火等方面的要求。
设计应包括结构设计、材料选择、幕墙系统、固定方式等。
2. 安全防护：施工现场要设置安全围挡以确保人员和设备的安全。
对于高层幕墙的施工，应采取合理的防护措施，如设置活动防护网、安全网等。
3. 玻璃质量检查：在进行玻璃幕墙施工之前，要对待用玻璃进行质量检查。
检查要求包括玻璃的光洁度、平整度、尺寸偏差等。
4. 粘结剂选择与测试：粘结剂的选择应符合设计要求，并进行必要的性能测试。
测试内容包括粘结剂的抗剪强度、耐候性、附着力等。
5. 铝型材加工与安装：铝型材要进行角度和尺寸的精确加工，并采用专用工具进行安装。
安装时要注意保持型材的竖直和水平，以及与玻璃的粘结紧密。
6. 玻璃安装与固定：玻璃的安装应遵循设计要求，在固定过程中要注意避免玻璃产生剪切力或局部应力，同时要采取防护措施，避免破碎。
7. 密封材料与布置：幕墙的密封材料要选择耐候性好、附着力强的材料，并按照相关标准进行布置。
要保证幕墙的密封性能，以防水渗漏。
8. 施工记录与验收：施工过程中要做好施工记录，包括工序、材料、质量检验等。
施工结束后，应组织验收，确保幕墙的质量符合设计要求。
二、质量要求1. 整体平整度：玻璃幕墙的整体平整度应符合设计要求，不能出现明显的凹凸或倾斜。
检查时可采用直线检测仪等工具进行测量。
2. 玻璃质量：玻璃的光洁度要好，不得有明显的划痕、气泡、瑕疵等缺陷。
尺寸偏差应在允许范围内。
3. 粘结剂的强度：粘结剂的抗剪强度要符合设计要求，能够承受幕墙自重、风荷载和地震荷载等。
玻璃幕墙施工工艺标准二、施工工艺及方法1．基本作业条件1.1 应编制幕墙施工组织设计，并严格按施工组织设计的顺序进行施工。
1.2 幕墙应在主体结构施工完毕后开始施工。
对于高层建筑的幕墙，如因工期需要，应在保证质量与安全的前提下，可按施工组织设计沿高分段施工。
在与上部主体结构进行立体交叉施工幕墙时，结构施工层下方及幕墙施工的上方，必须采取可靠的防护措施。
1.3 幕墙施工时，原主体结构施工搭设的外脚手架宜保留，并根据幕墙施工的要求进行必要的拆改(脚手架内层距主体结构不小于300mm)。
如采用吊篮安装幕墙时，吊篮必须安全可靠。
1.4 幕墙施工时，应配备必要的安全可靠的起重吊装工具和设备。
1.5 当装修分项工程会对幕墙造成污染或损伤时，应将该项工程安排在幕墙施工之前施工，或应对幕墙采取可靠的保护措施。
1.6 不应在大风大雨气候下进行幕墙的施工。
当气温低于－5℃时不得进行玻璃安装，不应在雨天进行密封胶施工。
1.7 应在主体结构施工时控制和检查固定幕墙的各层楼(屋)面的标高、边线尺寸和预埋件位置的偏差，并在幕墙施工前应对其进行检查与测量。
当结构边线尺寸偏差过大时，应先对结构进行必要的修正。
当预埋件位置偏差过大时，应调整框料的伺距或修改连结件与主体结构的连接方式。
2．幕墙安装2.1 隐（明）框玻璃幕墙安装工艺幕墙安装施工顺序：测量放线→安装L型转接件→安装铝立柱→安装铝横梁→安装避雷、防火→玻镁板安装→安装玻璃→安装横（竖）向扣盖→注胶及外立面清洗。
2.1.1 测量放线：依据结构复查时的放线标记，及预埋件的十字中心线，确定安装基准线，包括龙骨排布基准及各部分幕墙的水平标高线，为各个不同部位的幕墙确定三个方向的基准。
2.1.2 L型转接件的安装：根据预埋件的放线标记，将L型转接角钢码采用M16的螺栓固定在预埋件上，转接角钢码中心线上下偏差应小于2mm，左右偏差应小于2mm。
L型转接角钢码与立柱接触边应垂直于幕墙横向面线，且应保持水平，不能因预埋板的倾斜而倾斜。
遇到此种情况时，应在角钢码与预埋钢板面之间填塞钢板或圆钢条进行支垫，并应进行满焊。
2.1.3 安装竖向铝立柱1 幕墙竖向铝立柱的安装工作，是从结构的底部由下至上安装，先对照施工图检查主梁的尺寸（长度）加工孔位（L型转接角钢码安装孔）是否正确。
2 将竖向铝立柱用两棵M12mm*140mm不锈钢螺栓固定在转接角钢码上，角钢码与铝立柱之间用2mm厚尼龙垫片隔离，螺栓两端与转接角钢码接触部位各加一块2mm厚圆型垫片。
3 调整固定：利用转接件上的腰型孔，根据分格尺寸、测量放线的标记，横向、竖向控制钢丝线进行三维调整立柱。
4 竖向铝立柱用铝插芯连接，插芯与铝立柱上端依靠固定连接角码的不锈钢螺栓进行连接，两个立柱竖向接缝应符合设计要求，并不小于20mm，插芯长度不小于420mm。
5 偏差要求：立柱安装的垂直度小于2 mm。
6 调整后进行螺栓加固、拧紧所有螺栓。
7 对每个锚固点进行隐蔽工程验收，并做好记录。
2.1.4 安装铝横梁：1 根据图纸要求的水平分格和土建提供的标高线在竖向立柱上划线确定连接铝件的位置。
2 采用M5*35mm不锈钢自攻钉将连接铝件固定在铝立柱的相应位置。
注意横梁与立柱间的接缝间应符合设计要求（加设2mm厚橡胶垫），横梁与立柱平面应一致，其表面误差不大于0.5mm。
3 选择相应长度的横梁，采用M6*25mm不锈钢自攻钉固定在连接铝件上，横梁安装应由下向上进行，当安装一层高度后应进行检查调整，及时拧紧螺栓。
4 横梁上下表面与立柱正面应成直角，严禁向下倾斜，若发生此种现象应采用自攻钉将角铝块直接固定在立柱上，以增强横梁抵抗扭矩的能力。
5 使用耐候密封胶密封立柱间接缝和立柱与横梁的接缝间隙。
2.1.5 避雷节点安装1 按图纸要求选用材料，宜采用直径ф12mm的镀锌圆钢和1mm厚的不锈钢避雷片。
2 镀锌圆钢与横向、纵向主体结构预留的避雷点进行搭接，双面焊接的长度不低于80mm。
3 每三层应加设一圈横向闭合的避雷筋，且应与每块预埋件进行搭接。
4 在各大角及垂直避雷筋交接部位，均采用ф12mm的镀锌圆钢进行搭接。
5 在主楼各层的女儿墙部位及塔楼顶部均设置一圈闭合的避雷筋与幕墙的竖向避雷筋进行搭接。
6 首层的竖向避雷筋与主体结构的接地扁铁进行搭接，其搭接长度为双面焊80mm。
7 在铝立柱与钢立柱的交接部位及各立柱竖向接头的伸缩逢部位，均采用不锈钢避雷片连接。
8 在避雷片安装时，需将铝型材、镀锌钢材表面的镀膜层使用角磨机磨除干净，以确保避雷片的全面接触，达到导电效果。
接触面应平整，采用四颗M5*20mm自攻钉固定。
2.1.6 层间防火安装1 根据现场结构与玻镁板背面的实际距离，进行镀锌铁皮的裁切加工。
2 依据现场结构实际情况确定防火层的高度位置，依据横梁的上口为准弹出镀锌铁皮安装的水平线。
3 采用射钉将镀锌铁皮固定在结构面上，射钉的间距应以300mm为宜。
4 将裁切的镀锌铁皮的另一边直接采用拉铆钉固定在玻璃背面的玻镁板上。
，5 依据现场实际间隙将防火岩棉裁剪后，平铺在镀锌铁皮上面。
6 在防火棉接缝部位、结构面和玻镁板背面之间，采用防火密封胶进行封堵。
注意：防火层安装应平整，拼接处不留缝隙。
2.1.7 安装玻璃板块1 将玻璃板块按图纸编号送到安装所需的层间和区域。
检查玻璃板块的质量、尺寸和规格是否达到设计要求。
2 按设计要求将玻璃垫块安放在横梁的相应位置。
选择相应的橡胶条穿在型材（玻璃内侧接触部位）槽口内。
3 用中空吸盘将玻璃板块运到安装位置，随后将玻璃板块由上向下轻轻放在玻璃垫块上，使板块的左右中心线与分格的中心线保持一致。
4 采用临时压板将玻璃压住，防止倾斜坠落，调整玻璃板块的左右位置（从室内注意玻璃边缘分止塞与铝框的关系，其四边应均匀）。
5 调整完成后，将穿好胶条的压板采用M5*20mm六角螺栓固定在横梁上（胶条的自然长度应与框边长度相等，边角接缝严密）。
6 按设计图样安装幕墙的开启窗，并应符合窗户安装的有关标准规定。
玻璃板块由下至上安装，每个楼层由上至下进行安装。
2.1.8 扣盖安装：1 选择相应规格、长度的内、外扣盖进行编号。
2 将内、外扣盖由上向下挂入压板齿槽内。
2.2 无骨架玻璃安装工艺由于玻璃长、大、体重，施工时一般采用机械化施工方法，即在叉车上安装电动真空吸盘，将玻璃吸附就位，操作人员站在玻璃上端两侧搭设的脚手架上，用夹紧装置将玻璃上端安装固定。
每块玻璃之间用硅胶嵌缝。
3．幕墙安装质量要求及验收3.1 安装质量要求3.1.1 幕墙以及铝合金构件要横平竖直，标高正确，表面不允许有机械损伤(如划伤、擦伤、压痕)，也不允许有需处理的缺陷(如斑点、污迹、条纹等)。
3.1.2 幕墙全部外露金属件(压板)，从任何角度看均应外表平整，不允许有任何小的变形、波纹、紧固件的凹进或突出。
3.1.3 牛腿铁件与T形槽固定后应焊接牢固，与主体结构混凝土接触面的间隙不得大于lmm，并用镀锌钢板塞实。
牛腿铁件与幕墙的连接，必须垫好防震胶垫。
施工现场焊接的钢件焊缝，应在现场涂二道防锈漆。
3.1.4 在与砌体、抹面或混凝土表面接触的金属表面，必须涂刷沥青漆，厚度大于100um。
3.1.5 玻璃安装时，其边缘与尤骨必须保持间隙，使上、下、左、右各边空隙均有保证。
同时，要防止污染玻璃，特别是镀膜一侧应尤加注意，以防止镀膜剥落形成花脸。
安装好的玻璃表面应乎整，不得出现翘曲等现象。
3.1.6 橡胶条和胶条的嵌塞应密实、全面，两根橡胶条的接口处必须用密封胶填充严实。
使用封缝胶密封时，应挤封饱满、均匀一致，外观应平整光滑。
3.1.7 层间防火、保温矿棉材料，要填塞严实，不得遗漏。
3.2 成品保护3.2.1 吊篮升降应由专人负责，其里侧要设置弹性软质材料，防止碰坏幕墙和玻璃。
收工时，应将吊篮放置在尚未安装幕墙的楼层(或地面上)固定好。
3.2.2 已安装好的幕墙，应设专人看管，其上部应架设挡板遮盖，防止上层施工时，料具坠落损坏幕墙。
上层进行电气焊作业时，应设置专用的“接火花斗”防止火花飞溅损坏幕墙。
靠近幕墙附近施工时，亦应采取遮挡措施，防止污染铝合金材料和破损玻璃。
3.2.3 竣工前应用擦窗机擦洗幕墙。
3.3 工程验收3.3.1 幕墙工程验收应在建筑物完工(不包括二次装修)后进行，验收前应将其表面擦洗干净。
3.3.2 幕墙工程验收时应提交下列资料：3.3.2.1 设计图纸、文件、设计修改和材料代用文件。
3.3.2.2 材料、构件出厂质量证书，型材试验报告、结构硅酮密封胶相容性和粘结力试验报告。
3.3.2.3 隐蔽工程验收文件。
3.2.2.4 施工安装自检记录。
3.3.3 幕墙工程质量应按观感检验和抽样检验进行检验。
以一幅幕墙为检验单元，每幅幕墙均应检验。
3.3.4 幕墙工程观感检验，应按下列要求进行：3.3.4.1 明框幕墙框料应竖直横平。
幕墙分格玻璃拼缝应坚直横平，缝宽应均匀，并符合设计要求。
3.3.4.2 玻璃的品种、规格与色彩应与设计相符，色泽应基本均匀，铝合金料不应有析碱、发霉和镀膜脱落等现象。
3.3.4.3 玻璃的安装方向应正确。
3.3.4.4 金属材料的色彩应与设计相符，色泽应基本均匀，铝合金料不应有脱膜现象。
3.3.4.5 铝合金装饰压板，表面应平整，不应有肉眼可察觉的变形、疲纹或局部压碾等缺陷。
3.3.4.6 幕墙的上下边及侧边封口、沉降缝、伸缩缝、防震缝的处理及防雷体系应符合规范。
3.3.4.7 幕墙隐蔽节点的遮封装修应整齐美观。
3.3.4.8 幕墙不得渗漏。
