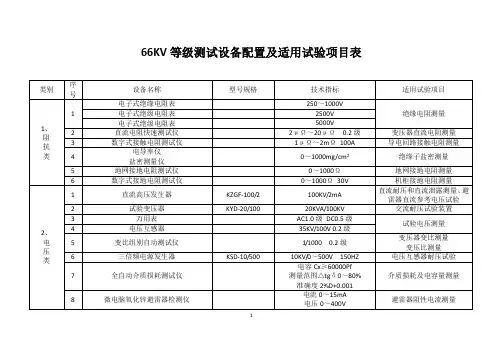

GKC-F型高压开关测试仪

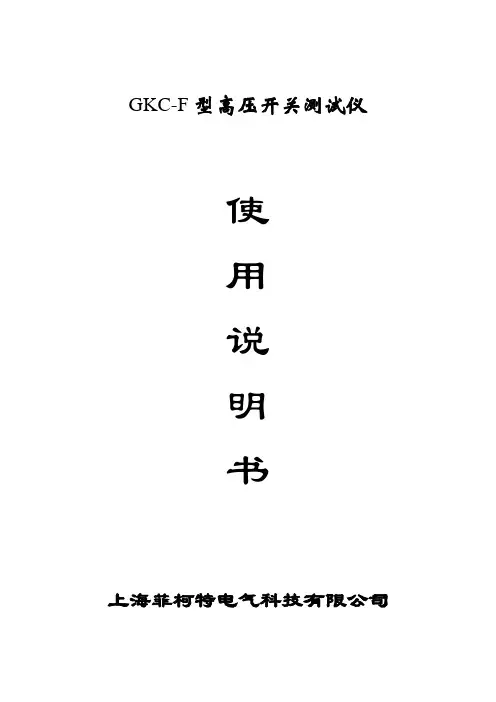

GKC-F型高压开关测试仪使用说明书上海菲柯特电气科技有限公司目录一. 概述 (3)二. 功能与特点 (3)三. 技术指标 (4)四. 术语定义 (4)五. 面板介绍 (5)六. 断口线的连接 (6)七. 传感器的安装 (7)八. 打印机的使用 (7)九. 测试程序 (9)十．查看历使数据 (13)十一. 日常维护 (14)十二. 产品的成套性 (14)十三. 售后服务 (14)十四. 传感器安装图 (15):一．概述随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。

机械特性参数是判断断路器性能的重要参数之一。

GKC-F型高压开关机械特性测试仪，是我厂依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

二．功能与特点2.1测试功能（1）合（分）闸顺序（12）超行程（2）合（分）闸最大时间（13）过行程（3）三相不同期（14）刚合（分）速度（4）同相不同期（15）最大速度（5）合（分）闸时间（16）平均速度（6）动作时间（17）金短时间（7）弹跳时间 18）无流时间（8）弹跳次数（19）电流波形曲线(动态)（9）弹跳幅度 (20) 时间行程速度动态曲线(ms) （10）行程 (21) 时间行程速度动态曲线(mm) （11）开距单位均为: 时间ms 速度 m/s 距离 mm2.2特点（1）可做电动操作和手动操作;（2）适且500KV电压等级以内各种高压断路器的机械动特性测试；（3）可实测行程和自定义行程；（4）能够实现断路器的单合、单分、合分、重合,重分操作；（5）接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询和上传电脑永久保存,也可现场调阅打印所有数据及运动曲线图；（6）采用汉字提示以人机对话的方式操作；（7）数据准确，抗干扰性强，体积小，重量轻，美观大方；（8）机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据；（9）机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；（10）仪器内置直流电源,可选择范围:30-270V/10A),不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常精确.（11）能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系；（12 可配置上传软件，实现电脑存档和网上查阅, 打印。

BC6880高压开关机械特性测试仪使用说明书宝应佳特高压电器设备厂BC6880高压开关机械特性测试仪使用说明书一、概述高压开关机械特性测试仪，是我公司针对各种高压开关研制的一种通用型电脑智能化测试仪器。

该仪器应用光电脉冲技术，单片计算机技术及可靠的抗电磁辐射技术，配以精确可靠的速度/距离传感器，可用于各种电压等级的真空、六氟化硫、少油、多油等高压开关的机械性参数的调试与测量。

该仪器接线方便、操作简单、操作时只需一次合（分）动作便可得到合（分）闸全部数据。

并能打印所需的全部数据，断口电流波形和动触头运动曲线，便于分析保存。

二、功能与特点2.1测试功能1）三相不同期ms2）同相不同期同时测三相双断口ms3）动触头行程测六个断口mm4）动触头超行程测六个断口mm5）合（分）闸时间同时测一至六个断口ms6）合（分）闸弹跳时间同时测一至六个断口ms7）刚合（刚分）闸速度测一个断口（传感器安装断口）m/s8）合（分）闸最大速度测一个断口（传感器安装断口）m/s9）合（分）闸平均速度测一个断口（传感器安装断口）m/s2.2 特点1) 采用了最先进的传感器，精确、可靠、安装方便、适应面广。

2）对开关操动电压适应范围大，DC60V—220V均可操作。

3）能自动判别并显示开关操作中的错误指令和不成功操作。

4）测试方法灵活，无论是合闸操作、分闸操作，一次操作就能获得所需测量数据。

5）测量数据可窗口显示，也可以打印机输出，打印机还能提供六个断口的电流波形图和一个断口动触头的时间——行程的波形图。

6）测试仪体积小、重量轻、便于携带。

7）抗干扰能力强，能在较强的电磁场中正常工作，适合变电站现场测试。

8）仪器自带220V/5A直流操作电源，可现场操动各种开关。

并具有延时（一秒钟）断电功能。

9）仪器严格按行业规范DL/T846.3—2004《高压开关综合测试仪》中的定义要求进行数据采集和处理。

三、仪器结构3.1仪器由主机和传感器两部分组成，铝合金防震箱包装。

GSGK-V高压开关特性测试仪一、概述GSGK-V高压开关特性测试仪依据中国电力行业标准DL/T846.3—2004执行制造的新款设备，采用国际最新的贴片元件及微处理器，抗干扰能力强，测试精度高，直接控制开关合/分动作，并快速准确地显示测量结果，还可打印各项测试数据和时间-行程（断口）特性曲线图、时间-电流特性曲线图。

该系列仪器显示windows菜单界面，具有智能化提示，操作简单,可省略说明书操作；具有COM及USB接口，具备超大容量存储空间，仪器自身存储30组测试数据，连接USB可存储280组测试数据。

本仪器可用于各种电压等级的真空、六氟化硫、少油、多油、VSI负荷开关的机械特性参数测试。

测量数据稳定，接线方便，操作简单，品质卓越，是高压开关机械特性参数测试最方便的工具。

二、使用注意事项1.在使用仪器前，确定仪器接地。

2.内部直流电源为短时工作的操作电源（220V，10A），如超出内部电源使用范围，请用外同步或外接电源。

3.输出电源严禁短路。

4.任何个人或单位未经本公司允许，请不要打开机壳，否则本公司将不负责维修。

三、仪器特点1.仪器可自动识别断口合、分闸状态，并根据参考断口状态提示相对应的合、分操作。

2.可检测并提示12个断口的连接状态，方便用户检查接线。

3.机内带大容量的闪存储器(可存储30组测试结果)，和实时时钟便于查看文件测试日期。

4.超大液晶屏幕显示，高级灰屏，阳光下不反光不黑屏，人性化菜单式界面，操作简便。

5.仪器具有强大的图形分析功能，可查看任意两点间的时间（电流）与行程。

6.自动识别外同步和内同步测试模式（接外同步线为外同步，反之为内同步）。

7.外观精美，体积与重量属国内最小最轻。

四、仪器的全套配置1、主机壹台2、附件箱壹个(以下3至10项装在附件箱内)3、配套测试线（附详细测试线清单）壹套4、传感器壹套5、PC机软件光盘壹张6、COM串行接口连接线壹条7、支架（依据开关选配）贰个8、使用说明书壹本9、产品合格证、保修卡壹份在您拆箱时请注意检查，主机及附件箱内配置，按第三项配置清单清点。

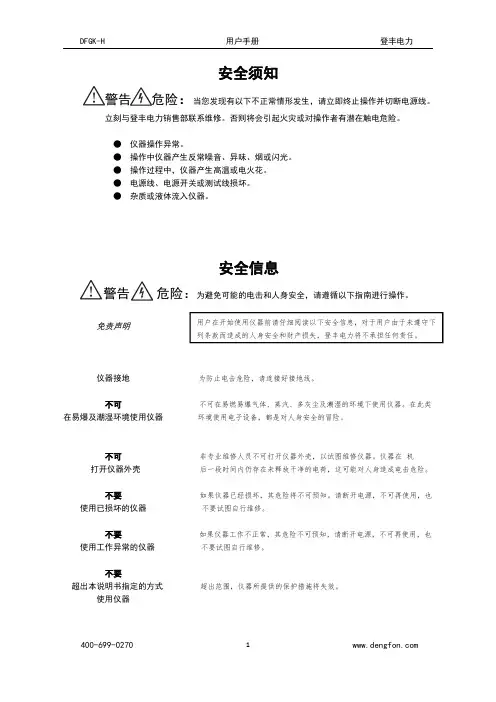

安全须知警告危险：当您发现有以下不正常情形发生，请立即终止操作并切断电源线。

立刻与登丰电力销售部联系维修。

否则将会引起火灾或对操作者有潜在触电危险。

●仪器操作异常。

●操作中仪器产生反常噪音、异味、烟或闪光。

●操作过程中，仪器产生高温或电火花。

●电源线、电源开关或测试线损坏。

●杂质或液体流入仪器。

安全信息警告危险：为避免可能的电击和人身安全，请遵循以下指南进行操作。

免责声明仪器接地为防止电击危险，请连接好接地线。

不可不可在易燃易爆气体、蒸汽、多灰尘及潮湿的环境下使用仪器。

在此类在易爆及潮湿环境使用仪器环境使用电子设备，都是对人身安全的冒险。

不可非专业维修人员不可打开仪器外壳，以试图维修仪器。

仪器在机打开仪器外壳后一段时间内仍存在未释放干净的电荷，这可能对人身造成电击危险。

不要如果仪器已经损坏，其危险将不可预知。

请断开电源，不可再使用，也使用已损坏的仪器不要试图自行维修。

不要如果仪器工作不正常，其危险不可预知，请断开电源，不可再使用，也使用工作异常的仪器不要试图自行维修。

不要超出本说明书指定的方式超出范围，仪器所提供的保护措施将失效。

使用仪器用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，登丰电力将不承担任何责任。

目录第一章概述 (3)一、产品简介 (3)二、执行标准 (3)三、仪器特征 (3)四、性能介绍 (4)五、技术参数 (4)六、术语定义 (6)第二章产品介绍 (8)一、面板布局 (8)二、操作说明 (10)第三章操作接线方法 (21)一、现场接线 (21)二、传感器的安装 (24)第四章常见技术问题及处理办法 (27)附录一测试图形和文本结果 (32)附录二微型打印机操作说明 (33)附录三附件清单 (36)第一章概述一、产品简介随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行，机械特性参数是判断断路器性能的重要参数之一。

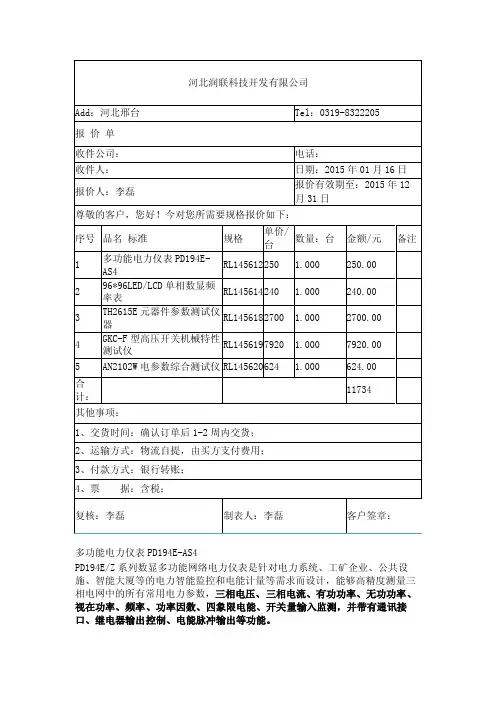

多功能电力仪表PD194E-AS4PD194E/Z系列数显多功能网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等的电力智能监控和电能计量等需求而设计，能够高精度测量三相电网中的所有常用电力参数，三相电压、三相电流、有功功率、无功功率、视在功率、频率、功率因数、四象限电能、开关量输入监测，并带有通讯接口、继电器输出控制、电能脉冲输出等功能。

测量并以数字直读方式读出电气线路中的电压，电流值，仪表既可作为一般的数字电压，电流表使用，也可以通过安装模拟量输出模块使其作为具有显示一次回路测量值功能的电压或电流变送器使用，还可以选择ＲＳ４８５数字通信模块作为肯有显示一次回路测量值功能的电压或电流数据采集使用，也可以选择继电器输出模块作为常规电压，电流越限报警保护作用，也可以将三恸能模块同时选择，使其集测量，报警，变送，等多种功能于一身．仪表面板上设有可编程键盘，可对仪表的互感器倍率，上下限的报警值，报警回差，仪表通讯地址，通讯波特率，变送输出规，对应的变送输出范围等众多参数进行编程设置．．96*96LED/LCD单相数显频率表产品概述：智能数显仪表适用于电力电网、自动化控制系统中对电压、电流、有功功率、功率因素和频率等参量的测量，由数码管（LED)或液晶（LCD）直接显示。

具有显示直观、精度高、性能稳定、隔离性强、抗振动等优点。

可选配多种扩展功能，包括RS-485通讯、开关量输入、开关量输出和模拟量变送输出等，丰富的外型尺寸可方便地替代指针仪表。

性能特点高精度测量单相交流电流或直流电流提供数码管显示，本地数据查询电流变比可编程设置RS-485通讯，Modbus-RTU协议支持开关量输入、开头量输出、模拟量变送输出辅助电源：AC/DC 80V~270V 、AC220V、AC380V、AC100V、DC48V、DC24V多种外形选择，满足不同柜体电气回路的要求TH2615E元器件参数测试仪器性能特点理想的生产厂测试线用仪器简便的操作方法较强的抗冲击保护能力较高的测量速度分选指示与讯响简要说明TH2615E型电容测量仪是一种易操作、智能化的低频电容测量仪器，仪器功能简便实用、测试速度快、价格低，仪器提供上超/合格/下超/D不合格分选指示，可满足广大使用单位的进货检验和电容生产线的快速分选的测量要求。

K J T C-Ⅳ高压开关机械特性测试仪说明书一、概述KJTC-Ⅳ高压开关机械特性测试仪，是一种全新设计的检测高压断路器机械动特性的专用仪器。

该仪器采用高科技技术，集计算机、打印机、测量接口电路、操作电源等于一体，是高压断路器检测的新专用仪器。

该测试仪器上配置了两种适用于不同距离、精度测试的位移传感器，由仪器自动识别系统对选用的传感器进行识别，完成对少油、多油、六氟化硫、真空高压断路器的测距、测速。

在仪器的设计上，只需一次合（分）动作，即能将六个断口的全部数据采样记录下来，用单键操作显示测量结果，并能打印记录测量数据，打印六个断口的电流波形图及一个断口的动触头时间特性曲线图。

仪器在设计上严格依照国标"GB 1984"和"GB 3309"中的定义进行数据的处理。

二、仪器功能与特点1、测试功能⑴ 合（分）闸先后顺序同时测一至六个断口⑵ 三相不同期同时测一至六个断口 ms⑶ 同相不同期同时测一至六个断口 ms⑷ 合（分）闸时间同时测一至六个断口 ms⑸ 合（分）闸弹跳时间同时测一至六个断口 ms⑹ 合（分）闸速度测一个断口 m/s⑺ 合（分）闸最大速度测一个断口 m/s⑻ 合（分）闸平均速度测一个断口 m/s⑼ 动触头行程同时测一至六个断口 mm⑽ 动触头超行程（接触行程）同时测一至六个断口 mm⑾ 合分时间（金属短接时间） ms⑿无流时间（自动重合闸无电流间隔时间） ms2、仪器主要性能及特点⑴ 仪器采用了高稳定器件。

浮空的，大面积的，数字滤波等抗干扰技术。

⑵ 仪器配置了两种位移传感器，适用于对不同距离、速度、精度要求的高压断路器进行检测，在不同的传感器插入后，仪器将自动识别。

仪器对高压断路器合（分）闸操作、重合闸操作能自动识别，对操作后的各种数据全部自动采集。

测量计算过程由CPU自动完成。

⑶仪器对高压断路器在测量中的接线错误及操作中的错误指令和不成功操作，具有自动识别能力及较强的自我保护功能。

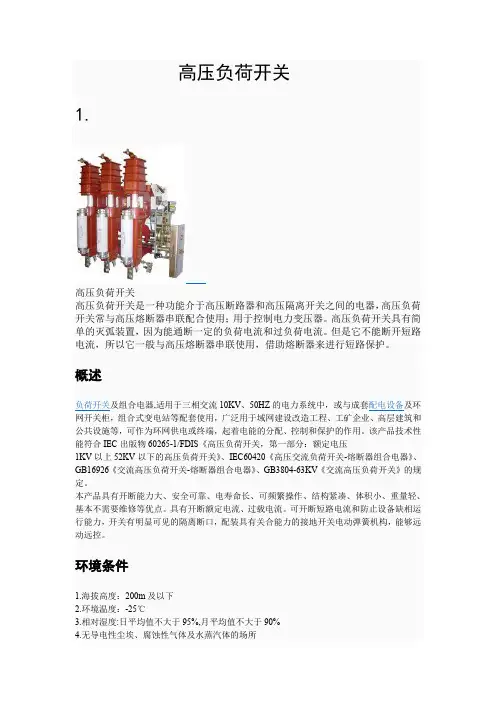

高压负荷开关1.高压负荷开关高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。

高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。

但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

概述负荷开关及组合电器,适用于三相交流10KV、50HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。

该产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关，第一部分：额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。

本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。

具有开断额定电流、过载电流。

可开断短路电流和防止设备缺相运行能力，开关有明显可见的隔离断口，配装具有关合能力的接地开关电动弹簧机构，能够远动远控。

环境条件1.海拔高度：200m及以下2.环境温度：-25℃3.相对湿度:日平均值不大于95%,月平均值不大于90%4.无导电性尘埃、腐蚀性气体及水蒸汽体的场所5.无火灾、爆炸危险的场所6.无经常性的剧烈振动的场所主要技术参数序号项目单位数值数值FZN21-12D/T630-20FZN21-12D/T630-201额定电压KV1212 2额定频率HZ5050 3额定电流A6501254额定缘缘水平1min工频耐受电压KV真空断口、相间对地42隔离断口48雷电冲击耐受电压（峰值）KV真空断口、相间对地75隔离断口855额定峰值耐耐受电流KA50-64s额定知时耐受电流KA20-7额定有功负载开断电流A630-8额定闭环开断电流A630-9额定电缆充电开断电流A10-10开断空载变压器容量KVA1250125011额定短路开断电流KA-31.512额定转移电流A-315013熔断器型号-SDLAJ-12,SFLAJ-12,SKLAJ-12 14撞击器输出能量J-3-515额定短路关合电流KA5080（预期峰值）16接地开关额定耐受电流（峰值）KA505017接地开关4s额定短时耐受电流KA202018辅助回路额定电压（DC或AC）V≌220，≌110≌220，≌11019机械寿命次1000010000结构特点负荷开关及组合电器主要由框器、隔离开关（组合器的限流熔断器在隔离开关上）、真空开关管、接地开关、弹簧操作机构等组成。

GKC-6A高压开关动特性测试仪操作规程引用标准：
武汉新电电气GKC-6A高压开关动特性测试仪说明书
1、操作步骤：
1、仪器采用320 X 24液晶显示，开机后可看到三种试验可选择：
常规试验、重合闸试验、低电压试验。

2、光标默认显示在“测试”上，通过面板上的左、右箭头按键，可以将光标移到“设置”或“重算”上。

3、进入设置后，页面显示默认值，可以使用键盘上的上箭头“f或下箭头“J 来选择需要修改的配置，当前修改的配置立刻会变成黑白反色光标显示，然
后用左箭头“―或右箭头“―来更改所选的配置值。

修改完成后按下键盘上的“退出”按键就修改成功了。

返回后光标会停到“测试”上，按下键盘上的“确认”按钮，就可以根据刚才的试验配置来进行开关试验。

4、目前断口状态为合闸，所以需要做显示的是“开始分闸”，完成分闸试验后，需要做合闸试验，这样就可以完成一次分合闸试验，之后界面上有显示。

5、如果按下右箭头“T”左箭头“J；还可以看到更多的试验数据，如果按下下箭头“J 或上箭头“f；可以选择观察分闸数据或打印整个试验数据。

二、注意事项：
1、内部直流电源为短时工作的操作电源，容量很小，不要超过说明书参数使用。

2、接断口线之前，必须先接好地线，以便内部抗感应高压回路投入工作，避免损坏仪器断口通道
3 、仪器的外同步为带电同步方式，外同步线为带电同步方式，外同步与分合闸控制线共用。

4、采用内、外同步时，一定要在仪器菜单中作相对应的选择，以免仪器得不到同步信
号。

GKC—H高压开关动特性测试仪技术特性GKCH高压开关动特性测试仪技术特性GKCH高压开关机械特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。

测量数据稳定，接线方便，操作简单，是高压开关检修试验zui方便的工具。

仪器可自动识别断口分、合闸状态，并依据参考断口状态提示相对应的合、分操作；可检测并提示6断口的连接状态，方便用户检查接线；机内可存储100组测试结果。

仪器采用大屏幕液晶（320×240）LCD显示,灰屏，阳光下不反光不黑屏，图文及汉字菜单操作提示，人性化菜单式界面，操作简便；仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观；机内带有延时保护功能，断路器动作后能自动切断线圈电压，特别好的保护了断路器设备和高压开关测试仪本仪器可进行电动分合测试和手动分合测试；可进行高、低电压试验。

高压开关动特性测试仪产品参数1.时间测量：6路固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期合闸（分闸）弹跳时间（弹跳次数）测试范围：0.1ms～999.99ms。

准确度：0.5%（1%读数 2个字）。

2.速度测量：刚分（刚合）速度。

时间段（行程段或角度段）平均速度。

分闸（合闸）zui大速度。

测速范围：1mm传感器0.01～25.00m/s；0.1mm传感器0.001～2.50m/s；0.5°角度传感器1周波/0.5°。

3.行程测量：动触头行程（行程）。

接触行程（开距）。

过冲行程或反弹行程（幅值）。

传感器：50mm，辨别率：0.1mm。

传感器：300mm（选配），辨别率：1mm。

360°线传感器：360°，辨别率：0.5°。

准确度：1%。

4.显示屏：320×240液晶屏，对比度可调。

5.数据存储：可存储100组测量数据。

6.打印机：高速热敏打印机。

7.沟通电源：AC220V10%；50Hz2%。

目录一、概述 (1)二、主要测试项目及功能 (2)三、主要技术指标 (2)四、术语定义 (2)五、接线操作方法 (2)六、功能键介绍 (3)七、操作说明 (3)八、采样尺安装 (4)九、注意事项 (5)十、保养、维修 (5)十一、运输、贮存 (6)十二、开箱及检查 (6)十三、其它 (6)衷心地感谢您选择了我们的产品!为了您更好地使用本仪器，在使用前请务必仔细阅读使用说明，详细了解其主要性能以及使用方法。

一、概述GKC-6系列高压开关动特性测试仪是我公司为适应测试高压开关动作特性的需要开发研制的专用仪器。

它以单处机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内外多油、少油开关、真空开关，六氟化硫开关的动特性测试。

GKC-B可测多油、少油开关、真空开关，GKC-6可测多油、少油开关、真空开关、六氟化硫开关。

二、主要测试项目及功能１．12个断口的固有分、合闸时间；２．重合闸时间；３．分、合闸最大不同期性；４．刚分、刚合速度；５．弹跳时间及幅度；６．开关开距及开关超行程（真空开关、预置开关行程）；７．分、合闸平均速度；８．显示、打印速度－距离曲线三、主要技术指标1、时间测量同时可测量断口数：≤12个测定过程整定时间：0~6秒分辨率：0.1ms2、开关开距、开关超行程、弹跳幅度测量量程：＜500mm分辨率：1mm3、测量误差时间测量误差：±1%行程测量误差：±1%4、工作条件工作电压：AC220V±10%频率：50HZ功耗：≤60W使用环境温度：0~40℃使用环境湿度：≤90%RH体积：400×350×200(mm3)重量：7kg四、术语定义刚分、刚合速度：动静触头刚分后，刚合前10ms触头运动的平均速度（为油开关定义）。

NDGKC-VI高压开关动特性测试仪随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。

机械特性参数是判断断路器性能的重要参数之一。

高压开关综合特性测试仪即（高压开关机械特性测试仪）为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。

机械特性参数是判断断路器性能的重要参数之一。

特征：☆、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。

☆、高速热敏打印机，方便现场打印测试数据。

☆、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。

可提供DC20～265V可调电源，电流20A。

任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

☆、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

☆、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

☆、开关动作一次，得到所有数据及图形。

☆、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

☆、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

☆、同时可测12路金属触头断口、6路主断口和6路辅助断口、6路合闸电阻。

☆、内含包络线，进行分析对比，还能进行开关震动频率分析。

☆、内部抗干扰电路可满足800KV变电站内可靠使用。

技术参数：1．时间测量：12路固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期合闸（分闸）弹跳时间（弹跳次数）测试范围：0.01ms～20s，分辨率：0.01ms,测试范围：20s～200s，分辨率：0.1ms,在200ms以内准确率：(0.05%t±0.1)ms2.合闸电阻测量：3/6路固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期合闸电阻投入时间、电阻值3.测量范围：30～10KΩ,分辨率0.1Ω，准确度：≤1%±2个字4.重合闸测量：合分、分合、分合分5．速度测量：刚分（刚合）速度指定时间段（行程段或角度段）平均速度6.测速范围：1mm传感器0.01～25.00m/s，0.1mm传感器0.001～20.0m/s360°角度传感器1周波/0.25°7．行程测量：动触头行程（行程）接触行程（开距）超行程过冲行程、反弹行程8.行程传感器：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm加速度传感器测量范围：0-600mm，分辨率：0.1mm360线传感器：360о，测量范围：0-1000mm，分辨率：0.1mm直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm（选配）直线传感器：500mm，测量范围：0-500mm，分辨率:0.1mm（选配）直线传感器：1000mm，测量范围：0-1000mm，分辨率:0.1mm（选配）激光传感器测量范围：0-300mm，分辨率：0.1mm（选配）9.线圈电流测量范围：0～40A,分辨率：≥0.01A。

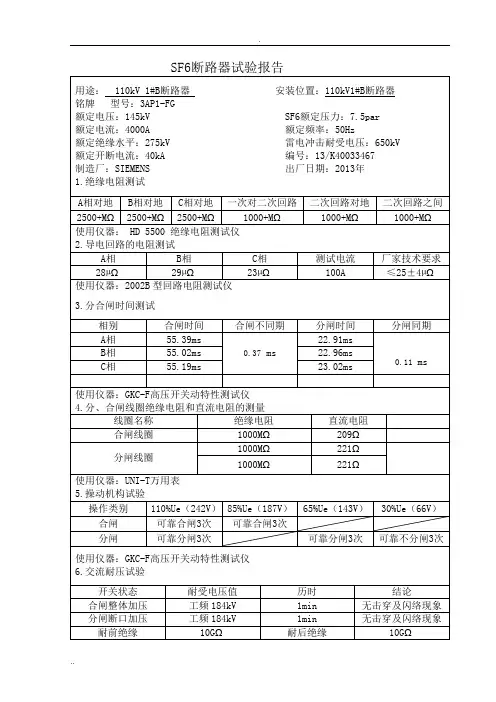

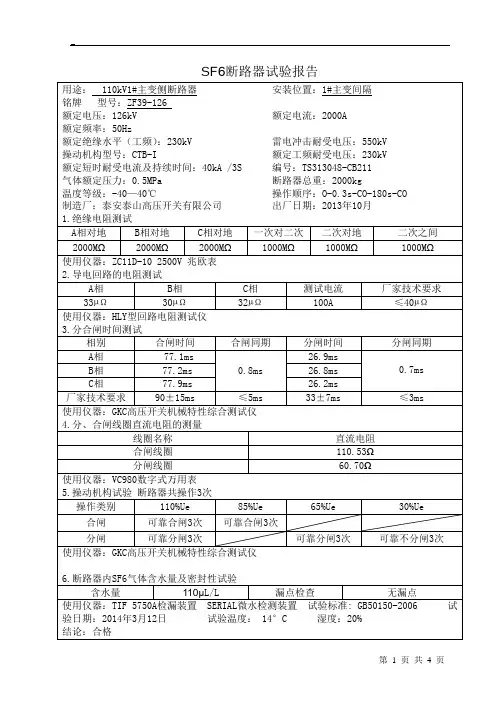

LW6—110型户外交流高压SF6断路器问题研究作者：刘远峰来源：《电子技术与软件工程》2013年第23期摘要：作者通过多年现场工作实践，介绍了LW6-110型户外交流高压SF6断路器存在的家族性缺陷及其造成此缺陷的原因进行了分析讨论，对从业人员重视开关特性试验，防止开关事故发生，提高断路器技术监督水平，有实际借鉴作用。

【关键词】高压SF6断路器问题研究高压SF6断路器液压机构采用的是航空油，基本上是不可压缩的，具有传递速度快、延时小、动作准确、输出力特性平稳、阻尼性好。

但液压机构结构比较复杂，元件及外接管路接头多，管路长，死角多，管路中空气很难通过高压放油阀排掉，在死角处残留的空气会形成空气垫，对液压机构动作特性影响很大。

每次年检预试中都会有几台开关特性试验不合格，这种因断路器运行一段时间油路中存在空气，造成合闸速度降低，威胁着断路器和系统安全运行，应引起高度重视。

1 LW6-110型户外交流高压SF6断路器试验发现的问题国网电网公司范围内许多220kV变电站110kV断路器都是使用的江苏如皋高压电器厂生产的LW6-110型户外交流高压SF6断路器。

这类产品进入电网运行以来，各变电站在每年检预试都发现该类断路器存在同期、合闸或分闸时间、刚合或刚分速度不合格的家族性隐患问题，测试采用的断路器机械特性测试仪：成都多能电力LDCⅡ型开关特性测试仪。

1.1 166断路器铭牌参数（见图1）1.2 166断路器厂家技术参数（见图2）如：2013年xx月xx日，国网xx供电公司检修公司试验化验班对xx变电站110kVxx线166开关间隔进行例行试验：166开关三相合闸不同期超标，达到10.49ms，合闸时间为：A：58.43ms B：56.57msC：67.06ms。

符合厂家技术要求规定：合闸时间≤90ms。

三相合闸不同期：10.49ms，不符合厂家技术要求规定：合闸不同期≤5ms。

C相刚合速度0.949（m/s），不符合厂家技术要求规定：刚合速度4±0.6（m/s）。
