高压开关柜组成及分类

10KV配电室开关柜的组成及作用讲解10KV配电室开关柜的组成及作用讲解作用:供电系统用于将高电压通过变压器的降压至用户所需电压等级并且配置有保护、计量、分配于一起的室内综合系统。

组成：进线柜、计量柜、PT柜、出线柜、联络柜、隔离柜1、进线柜进线柜：就是从外部引进电源的开关柜，一般是从供电网络引入10KV电源，10KV电源经过开关柜将电能送到10KV 母线，这个开关柜就是进线柜组成:真空断路器、隔离开关、三组三线圈电流互感器、避雷器、带电显示器、电压互感器、导线等元器件作用：主要作用就是分配电量，进线柜一般配真空断路器作为开断之用，真空断路器具备短路、防过流等保护功能，同时配以隔离开关以作为检修保护检修人员安全之用，另外进线柜还配备电流互感器和电压互感器以及计量电流电压值。

因此进线柜具备了保护、计量、监控等可以实现更多综合功能。

电源进线端的保护:1.备自投装置，即备用电源自动投入装置。

2.防雷保护装置3.过电压，欠电压保护4.涌流保护：当断路器带负荷合闸是，干线产生一个远大于断路器工作电流的涌流，造成开关带负荷不能可靠合闸。

涌流保护装置即防止合闸瞬间涌流引起的误跳闸，保证短路器带负荷可靠跳闸。

5.速断保护，过流保护6.零序保护，接地保护8.重合闸装置、9.低周保护（低频减载保护）2、计量柜主要组成：电流互感器、熔断器、VV接线的电压互感器、带电显示器作用：是电能计量装置的一种，采用高供高计的方式，通过电流互感器、电压互感器、电能表等计量装置用电情况和反映负载的用电量。

安装在用户处的计量装置，由用户负责保护封印完好，装置本身不受损坏或丢失。

3、PT柜主要组成：电压互感器、隔离刀、熔断器、避雷器作用：1、电压测量，提供测量表计的电压回路2、可提供操作盒操作电源3、每段母线过电压保护器的装设4、继电保护的需要，如母线绝缘、过压、欠压、备自投条件接线方式：Vv接线、Y，yn接线、YN,yn接线4、出线柜出线柜：就是母线分配电能的开关柜送至电力变压器，这个开关柜就是10KV的出线柜之一组成：三组三线圈电流互感器、隔离开关、断路器、刀闸、带电显示装置作用：主要就是起分配电能作用，将主电源分配到各个用电支路开关上去,对各支路过流过载保护盒接通断开支路电源的作用。

高压开关柜基本组成和分类
用于额定电压为3kV以上的交、直流电路内，起通断、保护、控制或调节作用的电器统称为高压电器。

高层建筑电力负荷大而集中，通常采用高压配电的方式(一般为10~22kV)。

住宅小区、工厂、大型的公共建筑等都采取高压供电。

在高压供配电工程中必须使用高压电器器材。

高压配电装置
(1)高压开关柜基本组成
空气断路器主要由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器、变压器，以及控制、侧量、保护、调节装置，内部连接件、辅件、外壳和支持件等组成的成套配电装性，其内部空间以空气或复合绝缘材料作为绝缘和灭弧介质，用作接受和分配电网的电能。

或用作对高压用电设备的保护和控制。

(2)高压开关柜结构分类
高压开关柜分为半封闭式高压开关柜和金属封闭式高压开关柜两大类。

1)半封闭式高压开关柜
半封闭式高压开关柜中离地面2.sm以下的各组件安装在接地金属外壳内的高压开关柜，2.sm及以上的母线或隔离
开关无金属外壳封闭。

其金属壳内、外的导电体对地及相间距离应符合相关规范的规定。

结构型式为固定式高压开关柜(户内型)，型号有GG~IA。

断路器安装位置分为落地式和中跳式。

基本特点是结构简单，制造方便，价格便宜，且空气断路器能明确看到引进线隔离开关的分合状态;但是，2.sm高的带电组件允许暴露在柜体外，且无隔室，安全性较差。

目前已较少使用。

2)金属封闭式高压开关柜
金属封闭式高压开关柜分三种类型:金属恺装式高压开关柜、间隔式高压开关柜、箱式高压开关柜。

另外，高压电缆分接箱也属于金属封闭式高压开关柜。

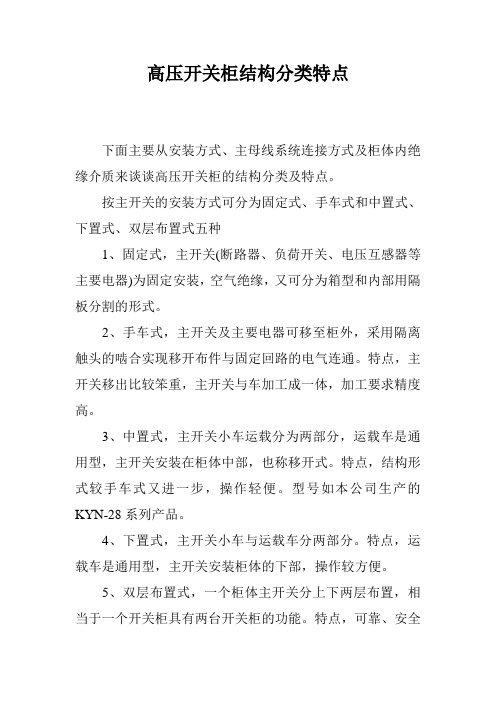

高压开关柜结构分类特点下面主要从安装方式、主母线系统连接方式及柜体内绝缘介质来谈谈高压开关柜的结构分类及特点。

按主开关的安装方式可分为固定式、手车式和中置式、下置式、双层布置式五种1、固定式，主开关(断路器、负荷开关、电压互感器等主要电器)为固定安装，空气绝缘，又可分为箱型和内部用隔板分割的形式。

2、手车式，主开关及主要电器可移至柜外，采用隔离触头的啮合实现移开布件与固定回路的电气连通。

特点，主开关移出比较笨重，主开关与车加工成一体，加工要求精度高。

3、中置式，主开关小车运载分为两部分，运载车是通用型，主开关安装在柜体中部，也称移开式。

特点，结构形式较手车式又进一步，操作轻便。

型号如本公司生产的KYN-28系列产品。

4、下置式，主开关小车与运载车分两部分。

特点，运载车是通用型，主开关安装柜体的下部，操作较方便。

5、双层布置式，一个柜体主开关分上下两层布置，相当于一个开关柜具有两台开关柜的功能。

特点，可靠、安全均有所保证，节省占地面积，经济性好。

按主母线系统可分为单母线、单母线带旁路母线、双母线三种1、单母线，开关柜基本母线型，特点，检修开关和母线时，对负荷停电。

2、单母线带旁路母线，有主母线和旁路母线。

特点，检修主开关时，可由旁路开关经旁路母线对负荷停电。

3、双母线，具有两路母线。

特点，当一路母线退出时，可由别一路母线供电。

按柜体内绝缘介质可分为空气绝缘和复合绝缘两种1、空气绝缘，极间和极对地的绝缘强度靠空气绝缘来保证。

特点，绝缘稳定性好，造价低，体积稍大。

2、复合绝缘，极间和极对地的绝缘强度靠固体板料加较小的空气绝缘来保证。

特点，柜体体积大，造价高。

35kv高压开关柜的组成
35kV高压开关柜由以下几个主要部分组成：
1. 外壳：由防护和绝缘材料制成的外部壳体，用于保护内部的电器设备免受外界的影响和损害。

2. 隔断：用于将高压回路与接地回路隔离，防止电流泄漏。

隔断通常由导电材料制成，具有良好的绝缘性能和耐电弧能力。

3. 断路器：用于控制和切断高压电路中的电流。

断路器通常由可靠的电磁或机械装置控制，以确保在故障发生时能快速切断电流，并保护其他设备和人员的安全。

4. 绝缘子：用于保护高压电路与接地回路之间的绝缘。

绝缘子通常由耐热、耐电弧材料制成，可以有效地隔离高压电路和外部环境。

5. 控制和保护装置：用于监控和控制高压开关柜的操作状态，并在需要时采取相应的保护措施。

控制和保护装置通常包括电流、电压、温度和压力传感器，以及接触器、继电器和保护装置。

6. 接地设备：用于将电流导入地面，以确保人员和设备的安全。

接地设备通常由导电材料制成，可以有效地将电流导入地面。

7. 连接件和导线：用于连接不同部分的电器设备，并传输电流和信号。

连接件和导线通常由导电材料制成，具有良好的导电
性和耐久性。

8. 操作机构：用于手动操作高压开关柜的各个部分，如断路器和隔断。

操作机构通常由可靠的机械装置或电动机控制，以确保准确和安全的操作。

开关柜基础知识开关柜知识介绍⾼压开关柜的概念：由⾼压断路器、负荷开关、接触器、⾼压熔断器、隔离开关、接地开关、互感器及站⽤电变压器以及控制、测量、保护、调节装置、内闻连接件、辅件外壳和⽀持件等组成的成套配电装置，其内的空间以空⽓或复合绝缘材料作为介质，⾼压开关柜的作⽤是⽤作接受和分配三相电能。

⼀、⾼压开关柜的分类：1、按柜体结构特点：可分为开启式和封闭式。

开启式开关柜的⾼压母线外露。

柜内各元件也不隔开，结构简单；造价低,（如我⼚⽣产的GG1A，GBC-40.5）。

封闭式开关柜其母线、电缆头、断路器和测量仪表等均被相互隔开，运⾏较安全，可防⽌事故扩⼤（如我⼚⽣产的⼤部分类型：XGN2-10，KYN29-10，JYN-40.5，XGN17-40.5，KYN10-40.5，KYN37-40.5等）2、按元件的固定特点可分为固定式和⼿车式.固定式的全部电⽓设备均固定在柜内,如GG1A,XGN2,XGN17.⼿车式开关柜的断路器及其操作机构(有时包括电流互感器、仪表等)装在可以从柜内拉出的⼩车上，便于检修和更换元件。

断路器在柜内插⼊式触头与固定在柜内的电路连接，相当于隔离开关：如KYN29，8BK80，KYN1-12，KYN37-40.5，JYN-40.5，GBC-40.5，KYN10–40.5等。

⼆、原则上任何开关柜都必须满⾜下列五防要求1、防⽌误拉、误合断路器2、防⽌带负荷误拉、误合隔离开关3、防⽌带电关合接地开关4、防⽌接地开关闭合时接通电源5、防⽌误⼊带电间隔关（GN30），JSXGN隔离开关操作盘（联锁相对集成，专业化⽣产）以及断路器固定化安装（可避免⼿车式动静触头发热⽽破坏绝缘导致事故发⽣）。

所配断路器型式灵活，可配ZN63、VS1、ZN40、ZN41A、ZN28、固封式断路器、断路器电流从630A-4000A均可，所配机构可⼀体化，也可配CD10、CT10 单独外挂，各隔离室相对独⽴，有专⽤的泄压通道，外壳防护等级较⾼（IP2X）；有专门的接地系统（前框架底部有贯穿的TMY-30*8的接地铜排）和良好的五防系统。

高压开关柜结构一、KYN高压开关柜(出线柜）结构KYN高压开关柜由固定的柜体和真空断路器手车组成。

就开关柜而言，进线柜或出线柜是基本柜方案，同时有派生方案，如母线分段柜、计量柜、互感器柜等。

此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。

本章以出线柜（如图1）为例说明KYN开关柜结构：外壳隔板、面板、断路器室、断路器手车、母线室、电缆室、低压室和联锁/保护等等。

图1 KYN进线或出线柜基本结构剖面图A、母线室B、断路器室C、电缆室D、低压室1、母线2、绝缘子3、静触头4、触头盒5、电流互感器6、接地开关7、电缆终端8、避雷器9、零序电流互感器 10、断路器手车 10。

1、滑动把手 10。

2、锁键（联到滑动把手） 11、控制和保护单元 12、穿墙套管 13、丝杆机构操作孔 14、电缆夹 15。

1电缆密封圈 15.2、连接板 16、接地排 17、二次插头 17。

1联锁杆 18、压力释放板 19、起吊耳 20、运输小车 20.1、小车锁定把手 20.2、调节螺栓 20。

3、锁舌1. 外壳和隔板开关柜的外壳和隔板由优质钢板制成，具有很强的抗氧化、耐腐蚀功能,且刚度和机械强度比普通低碳钢板高。

三个高压室的顶部都装有压力释放板.出现内部故障时，高压室内气压升高，由于柜门已可靠密封,高压气体将冲开压力释放板释放出来。

相邻的开关柜由各自的侧板隔开，拼柜后仍有空气缓冲层,可以防止开关柜被故障电弧贯穿熔化。

低压室D装配成独立隔室，与高压区域分隔开。

隔板将断路器室B和电缆室C隔开，即使断路器手车移开(此时活门会自动关闭)，也能防止操作者触及母线室A和电缆室C内的带电部分。

卸下紧固螺栓就可移开水平隔板，便于电缆密封终端的安装。

2. 开关柜面板开关柜面板分为二部分:仪表门，开关仪表门。

仪表门主要完成仪表检测、带电检测、信号灯监视和就地电气操作;开关仪表门主要完成开关接地开关的就地机械操作。

图2 开关柜面板1 仪表；2 电磁分合闸按钮;3 机械分合闸按钮；4名牌；5 丝杆机构手柄插口；6 观察窗;7柜内照明开关；8 高压带电显示；9 指示灯;10 电气接线图；11 接地开关操作插3. 断路器室断路器手车装在有导轨的断路器室B内,可在运行、试验(隔离）两个不同位置之间移动。

高压开关柜的组成部分及结构高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关柜按作电压等级在3.6千伏~550千伏的电器产品，高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。

一、高压开关柜组成
1、电气装置部分
电气装置主要指：变配电所及分配电所的设备和就地分散的动力、照明配电箱。

如：干式电力变压器、成套高压低压配电柜、控制操动用直流柜（带蓄电池）、备用不间断电源柜、照明配电箱、动力配电箱（柜）、功率因数电容补偿柜以及备用柴油发电机组等。

祥泰电气-高压开关柜
其特征是：由独立功能的电气元器件的组合，额定电压大多为10千伏或380伏/220伏，仅在控制系统中电压有24伏或12伏。

2、布线系统部分
布线系统组成：电线、电缆和母线；固定部件（电线、电缆和母线用）、保护（电线、电缆和母线用）部件的组合；
布线系统作用：主要起输送电力的作用。

建筑电气工程中的布线系统，额定电压大多为380伏
/220伏。

3、用电设备电气部分
用电设备电气部分组成：主要是指与其他建筑设备配套电力驱动、电加热、电照明等直接消耗电能并转换成其他能的部分。
