螺柱通用设计规范目录1、螺丝、螺母的基本介绍 (2)1.1、螺丝的分类 (2)1.2、螺丝的主要参数 (2)1.2.1、螺纹 (2)1.2.3、常见螺丝材质 (2)1.2.4、螺丝的表面处理 (3)1.2.5、螺丝相关尺寸标准 (3)1.2.6、螺丝主要机械性能参数标准 (4)1.3、螺母的分类与基本介绍 (4)1.3.1、螺母的种类 (4)1.3.3、嵌入螺母 (5)2、常见的螺丝柱类型 (7)2.1、自攻牙型塑胶螺丝柱 (7)2.2、镶螺母型塑胶螺丝柱 (9)2.3、钣金翻边螺丝柱 (9)2.4、钣金铆接螺丝柱 (9)2.5、压铸件螺丝柱 (9)3、螺丝柱的基本设计原则 (10)3.1、塑胶类螺丝柱的设计 (10)3.1.1、自攻型螺丝柱 (11)3.1.2、镶螺母型螺丝柱的设计 (12)3.2、钣金件螺丝柱的设计 (13)3.3、压铸件螺丝柱的设计 (14)3.2.1、压铸件自攻牙螺丝孔设计 (14)3.3.1、铸造工艺角 (15)3.3.2、脱模斜度 (15)3.3.3、各类合金铸件螺丝柱的铸造斜度 (15)3.3.4、压铸件螺丝柱品质重点： (15)4、塑料嵌件设计 (15)4.1、塑胶嵌入式螺母分类 (15)4.2、热压螺母、预埋螺母加工工艺 (16)4.2.1、热压螺母 (16)4.2.2、预埋螺母 (17)4.3、嵌件分类 (17)4.3.1、注塑后使用热熔/超声波压入安装 (17)4.3.2、自攻螺纹型嵌件 (18)4.3.3、膨胀型嵌件 (19)4.3.4、压入型嵌件 (19)4.3.5、模内嵌入型嵌件 (20)4.4、设计原则 (21)1、螺丝、螺母的基本介绍1.1、螺丝的分类螺丝用螺纹一般有公制机械牙螺纹（ISO）﹑三角自攻螺纹（TAP TITE）﹑铁板\木板自攻螺纹三种。
其中公制机械牙螺纹用于已预先攻牙零部件锁紧；三角自攻螺纹用于有底孔自攻锁紧；铁板\木板自攻螺纹多用于无底孔自攻锁紧场合，也可用于有底孔自攻锁紧。
1. 目的2. 实用范围3. 术语\定义\名词解释4 螺丝、螺母的基本介绍螺丝的分类螺丝的主要参数螺母的分类与基本介绍5. 常见的螺丝柱类型自攻牙螺丝柱嵌入螺母型螺丝柱钣金翻边螺丝柱钣金铆接螺丝柱压铸件螺丝柱6. 螺丝柱的基本设计原则6.1塑胶类螺丝柱的设计（1）自攻牙型螺丝柱（2）嵌入螺母型螺丝柱6.2钣金件螺丝柱的设计（1）钣金件翻边攻牙（2）钣金件的铆接螺丝柱6.3压铸件螺丝柱的设计(1)压铸件的自攻牙螺丝柱设计（2）压铸件的机牙螺丝柱设计7. 螺丝柱的配合设计原则螺丝的种类：自攻螺丝的螺纹分为粗牙和细牙，一般称为typeA和typeAB，绝大多数都用AB牙。
自攻螺丝不需要与内螺纹配合，只需有预制孔，攻入时自动产生配合螺纹，多用在木材、塑胶等质地较软的材料上面。
自攻螺丝属于非标。
机螺丝与自攻螺丝的区别一是他们的螺纹。
机螺纹一般多用粗牙，需与相应标准的内螺纹配合缩紧，一般多为螺母或着有螺纹的金属件。
机螺纹主要有公制标准、美制标准、英制标准，公制标准和美制标准螺纹角为60度，英制为55度。
公制标准以螺距表示、美制和英制标准则以一英寸多少牙来表示。
螺丝的主要参数螺纹１、大径d(D) 螺纹的最大直径，即外螺纹的牙顶（或内螺纹的牙底），相重合的假想的圆柱面的直径，也叫螺纹的公称直径。
２、小径d1（D1）螺纹的最小直径，即与外螺纹牙底（或内螺纹牙顶）相重合的假想圆柱面的直径３、中径d2（D2）一个假想圆柱面的直径，其母线通过牙型上牙厚和牙间宽相等圆柱面的直径４、螺距P 相邻两牙在中径上的对应两点间轴向距离。
５、导程S 同一条螺旋线上的相邻两牙在中径上对应两点间的轴向距离。
６、螺纹升角φ在中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面间夹角。
７、牙型角α轴向剖面内螺纹牙型两侧面的夹角。
８、牙型斜角β轴向剖面内螺纹牙型一侧边与螺纹轴线的垂线间的夹角。
螺丝头的形状螺丝头的槽型常见螺丝材质a. 低碳钢b. SS-304c. SS-302d. 铝合金 5052d. 黄铜e. 青铜f. 锑铜其中低碳钢用的最为广泛，价格便宜，强度较好，能适应于一般电子产品的要求。
常用的国家标准螺柱常用国家标准GB27六角头铰制孔用螺栓GB70内六角园柱头螺钉GB798活节螺栓（粗制）GB799地脚螺栓（粗制）GB897、GB898、GB899、GB900双头螺柱GB901等长双头螺柱GB953等长双头螺柱（粗制）GB5780六角头螺栓——C级GB5781六角头螺栓——全螺纹—C级GB5782六角头螺栓——A、B级GB5783六角头螺栓——全螺纹—A、B级GB5784六角头螺栓——细杆—B级GB5785六角头螺栓——A、B级GB5786六角头螺栓——细牙—全螺纹—A、B级GB5787六角法兰面螺栓——B级GB5788六角法兰面螺栓——细杆—B级GB5789六角法兰面螺栓——加大系列—B级GB5790六角法兰面螺栓—加大系列—细杆—B级GB1228大六角头螺栓（钢结构用高强度）螺母常用国家标准GB41 Ⅰ型六角螺母——C级GB6170 Ⅰ型六角螺母——A、B级GB6171Ⅰ型六角螺母—细牙—A、B级GB6172六角薄螺母——A、B级—倒角GB6173六角薄螺母——细牙—A、B级GB6174六角薄螺母——B级—无倒角GB6175Ⅱ型六角螺母——A、B级GB6176Ⅱ型六角螺母——细牙—A、B级GB6177六角法兰面螺母—A级GB56六角厚螺母GB1229大六角螺母（钢结构用高强度）螺栓螺柱企标、部标外标HG20613钢制管法兰用紧固件标准（美洲体系）HG20634钢制管法兰用紧固件标准（欧洲体系）SHJ404-88管法兰用紧固件（中石化公司）HGJ75-91化工机械部标准（螺栓、螺柱、螺母）HGJ524-91/A1-1化学工业部标准（公制管用，U型螺栓）HGJ524-91/A1-2化学工业部标准（英制管用，U型螺栓）HGJ524-91/A2-1化学工业部标准（公制管用，带角钢U型螺栓）HGJ524-91/A5-1化学工业部标准（公制管用、基准型双头螺栓管夹）HGJ524-91/A7-1化学工业部标准（保温管用、三螺栓管夹）HGJ524-91/A8-1化学工业部标准（支杆用、三螺栓管夹）HGJ524-91/A9-1化学工业部标准（公制管用、双排螺栓管夹）HGJ524-91/A10-1化学工业部标准（公制管用、四螺栓管夹）HGJ524-91/A12-1化学工业部标准（保冷管用、管卡）HGJ524-91/A13-1化学工业部标准（保冷管用、双螺栓管夹）HGJ524-91/A14-1化学工业部标准（保冷管用、四螺栓管夹）HGJ524-91/A16-1化学工业部标准（吊环型吊杆）HGJ524-91/A19化学工业部标准（U型吊耳）GD0531水利电力部标准（双头螺柱）GD0532水利电力部标准（六角螺栓）H15化工机械部标准（拧入式用双头螺栓）H16化工机械部标准（等长双头螺柱）JB1164-73机械部标准（压力容器用等长双头螺柱）JB9-59机械部标准（光双头螺柱）JB2773机械部标准（Pg160-320kg/cm2双头螺柱）JB2774机械部标准（Pg160-320kg/cm2阶端双头螺柱）JB4707机械部标准（等长双头螺柱）SY10-76上海压力容器厂标准（阶端双头螺柱）SY11-76上海压力容器厂标准（双头螺柱）871G1-4南化集团设计院标准（锚固螺栓尺寸表M16-M36）871G1-5南化集团设计院标准（锚固螺栓尺寸表M39-M100）DIN931-70德国标准（六角头螺栓）DIN2510/3-74德国标准（拧入式—L、K、KU、Z双头螺柱）DIN2510/4-74德国标准（拧入式—GH、P、Q、RS双头螺柱）ASNI/ ASMEB18.2.1美国标准（六角头螺栓、螺柱）螺母国家标准螺母部标企标外国标准HG20613-97钢制管法兰用紧固件（美洲体系）HG20634-97钢制管法兰用紧固件（欧洲体系）SHJ404-88中石化公司标准（管法兰用紧固件）HGJ75-91化工机械部标准（螺母）GD0534水利电力部标准（厚六角螺母）GD0535水利电力部标准（六角螺母）H17-67化工机械部标准（螺母）JB2770-79机械部标准（Pg160-320kg/cm2接头螺母）JB2775-79机械部标准（Pg160-320kg/cm2螺母）JB2954-81机械部标准（汽轮机罩螺母技术条件）SY15-76上海压力容器厂标准（高压六角螺母）DIN2510/5-74德国标准（螺母）DIN2510/6-74德国标准（长螺母）ASME/ASNIB18.2.2美国标准（螺母）常用紧固件材料规范GB699碳素结构钢材料技术条件GB700优质碳素结构钢材料技术条件GB1220不锈钢材料技术条件GB1221不锈钢材料技术条件GB3077合金结构钢材料技术条件ASTM.A193/A194M-96a美国试验与材料学会标准（高温用合金钢和不锈钢螺栓材料的标准规范）ASTM.A194-96A美国试验与材料学会标准（与高温、高压用螺栓相配的碳钢和合金钢螺母标准规范）ASTM.A320/A320M-92美国试验与材料学会标准（低温用合金钢螺栓材料技术条件）ASTM.A307-93a美国试验与材料学会标准（σb为414Mpa碳钢螺栓与双头螺柱技术条件）ASTM A325-93a美国试验与材料学会标准（σb≥827Mpa/724Mpa热处理结构钢螺栓技术条件）ASTM A354-93美国试验与材料学会标准（淬火并回火的合金钢螺栓、双头螺栓和其他螺纹紧固件技术条件）ASTM A563/A563M-84美国试验与材料学会标准（碳钢和合金钢螺母技术条件）Q/BU.J.1517-95(核工业第二研究设计院标准)压水堆核电厂2.3级设备中螺钉类紧固件和阀杆用锻轧棒技术条件Q/BU.J.1518-95（核工业第二研究设计院标准）压水堆核电厂2.3级设备中螺母用锻轧棒技术条件MSH3-92（上海核工程研究设计院标准）核安全2.3级设备螺栓紧固件用42CrMo\40CrMoV锻轧棒技术条件。
螺柱通用设计规范————————————————————————————————作者：————————————————————————————————日期：ﻩ1. 目的2. 实用范围3.术语\定义＼名词解释４螺丝、螺母的基本介绍螺丝的分类螺丝的主要参数螺母的分类与基本介绍５.常见的螺丝柱类型自攻牙螺丝柱嵌入螺母型螺丝柱钣金翻边螺丝柱钣金铆接螺丝柱压铸件螺丝柱6. 螺丝柱的基本设计原则6.1塑胶类螺丝柱的设计(1）自攻牙型螺丝柱（2)嵌入螺母型螺丝柱6.2钣金件螺丝柱的设计(1)钣金件翻边攻牙(2)钣金件的铆接螺丝柱6．３压铸件螺丝柱的设计(1)压铸件的自攻牙螺丝柱设计(２）压铸件的机牙螺丝柱设计ﻫ７. 螺丝柱的配合设计原则螺丝的种类:自攻螺丝的螺纹分为粗牙和细牙，一般称为typｅA和tyｐeAB，绝大多数都用AB牙。
自攻螺丝不需要与内螺纹配合,只需有预制孔,攻入时自动产生配合螺纹,多用在木材、塑胶等质地较软的材料上面。
自攻螺丝属于非标。
机螺丝与自攻螺丝的区别一是他们的螺纹。
机螺纹一般多用粗牙,需与相应标准的内螺纹配合缩紧，一般多为螺母或着有螺纹的金属件。
机螺纹主要有公制标准、美制标准、英制标准,公制标准和美制标准螺纹角为6０度，英制为５5度。
公制标准以螺距表示、美制和英制标准则以一英寸多少牙来表示。
螺丝的主要参数螺纹１、大径d(Ｄ)螺纹的最大直径，即外螺纹的牙顶(或内螺纹的牙底）,相重合的假想的圆柱面的直径，也叫螺纹的公称直径。
２、小径d１（Ｄ1)螺纹的最小直径，即与外螺纹牙底（或内螺纹牙顶)相重合的假想圆柱面的直径３、中径d2（D2）一个假想圆柱面的直径，其母线通过牙型上牙厚和牙间宽相等圆柱面的直径４、螺距P 相邻两牙在中径上的对应两点间轴向距离。
５、导程Ｓ同一条螺旋线上的相邻两牙在中径上对应两点间的轴向距离。
６、螺纹升角φ在中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面间夹角。
７、牙型角α轴向剖面内螺纹牙型两侧面的夹角。
螺柱设计规范-螺丝柱的基本设计原则3.1塑胶类螺丝柱的设计螺丝柱的作用：螺丝柱是用以装配产品、及支撑承托其它零件之用。
螺丝柱主要分为自攻螺丝柱和镶螺母型螺丝柱。
这些应用均要有足够强度支持压力而不致于破裂。
螺丝柱的设计在结构设计中是最常见的，但往往也是容易忽略的地方。
设计的不当，容易引起打螺钉发白、爆裂、引发的缩水、滑牙、根部断裂等等不良现象。
3.1.1自攻型螺丝柱1）螺柱的尺寸问题外径和内径的分配多少合适？螺柱与螺钉的配合尺寸怎么给？还有插入件柱孔应如何设计？塑胶螺丝柱参考尺寸.D = 公称直径X 外径系数,d = 公称直径X 孔系数S = 公称直径X 螺纹深度系数., t表示产品料厚表示螺丝柱内径（预孔），表示螺丝柱外径，dh表示螺丝柱的高度，D s表示螺丝旋入螺丝柱的深度）螺丝柱的内孔设计2螺丝柱的形状以圆形为主﹐其它形状则加工不易长度太长时会引起气孔﹐烧焦﹐充填不(螺丝柱高度一般是不会超过支柱直径的两倍半。
因过高的支柱会导致塑胶部件成型时困气)足等。
螺丝柱的位置不能太接近转角或外侧壁，应与产品外壁保持一段距离：螺丝柱离产品外壁太近会产生缩水痕、空穴、或增加内应力等不良影响。
因此，支柱与产品外壁保持一段距离。
）螺丝柱的强度问题：3．加强筋怎么加？尺寸和形状如何定？另外也要考虑到筋位省模的问题。
螺丝柱尽量不要单独使用，应尽量连接至外壁或辅以三角加强筋，目的是加强支柱的强度及使胶料流动更顺畅。
(三角加强筋对改善薄壁支柱的胶料流动特别适用)设计螺丝柱时，增加根部R角、增加螺丝柱壁厚在一定程度上加强了螺丝柱的强度，但同时也会有缩水的风险；因此，支柱的设计须要从这两方面取得平衡。
）螺柱的配合问题：4., 这样可以避免开始锁螺丝时易锁偏的问题（1）螺丝柱的口部倒斜角有利于装配时导正）跟螺丝柱配合的另一柱子口部有一个凹台，起到导向作用，可以减小螺丝一开始时的应2（力。
有利于两结构件的装配。
5）螺丝柱的缩水问题：胶厚不均引起的缩水、应力集中引起断裂等问题的避免和解决措施。
_*常用螺栓的标准及规格表国家标准规定了螺纹规格为M3~M64,A和B级的六角头螺栓.A级用于D<=24和L<=10D或L<=150mm(按较小值)的螺栓;B级用于D>24或L>10D或L>150(按较小值)的螺栓外六角螺栓尺寸规格(如图)钢结构连接用螺栓性能等级分、、、、、、、、等10余个等级，其中级及以上螺栓材质为低碳合金钢或中碳钢并经热处理〔淬火、回火〕，通称为高强度螺栓，其余通称为普通螺栓。
螺栓性能等级标号有两局部数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。
例如，性能等级级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级级高强度螺栓，其材料经过热处理后，能到达：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区_*别，其性能是相同的，设计上只选用性能等级即可。

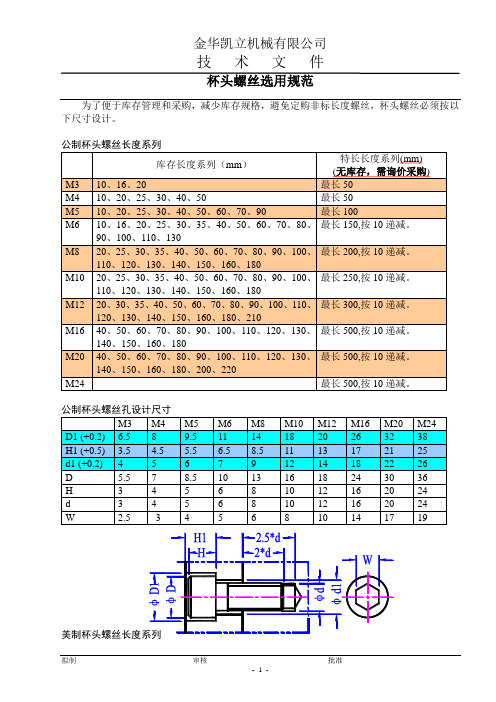

常用螺丝规格表类规格牙距成品外径线径类规格牙数成品外径线径(每英别±别±最大最小寸)最大最小1/8405/32323/1624英1/420制5/1618粗3/816牙7/161455°1/212国9/1612标粗5/811牙4#40605#40 6#32°8#32 M10美10#24 M11制12#24 M12粗1/420 M14牙5/1618 M1660°3/816 M187/1614 M201/2139/16125/8114#485#446#40国8#36标10#32细M10美12#28牙M10制1/428粗60M125/1624牙°M1260°3/824 M147/1620 M161/220 M189/1618 M205/818类牙数成品外径线径规格或别最大最小±牙数国标76602°日32制32A28牙24铁18铁16钉146012 10°9日40制32 AB28牙24铁20铁18钉166016 14°12日制木螺丝260°_*类牙数成品外径线径规格或别最大最小±牙数2#323#28美4#24制5#20铁6#18板7#16A8#15牙9#1460°10#1212#1114#102#32美3#284#24制5#20铁6#20板7#19AB8#18牙10#1660°12#141/414墙板6#17钉细7#16牙8#1560°10#12墙板6#9钉粗7#9牙8#960°10#8德标(C/B)钉240°强度等级所谓级和级是指螺栓的抗剪切应力等级为和公称抗拉强度800N/MM2公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*〔Y/10〕=此螺栓的屈服强度〔因为按标识规定：屈服强度/抗拉强度=Y/10〕===============如级那么此螺栓的_*抗拉强度为：400MPa屈服强度为：400*8/10=320MPa=================另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米〔m〕、厘米〔cm〕、毫米〔mm〕等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸〔inch〕，相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
