风扇检验指导书（二）引言概述:风扇是一种常见的家用电器，广泛应用于通风散热、空气循环等领域。
为了确保风扇质量和性能达到标准要求，制定一份全面的风扇检验指导书是必要的。
本文以风扇检验指导书为主题，从五个大点进行详细阐述，包括外观检查、电气性能检测、噪音测试、温度测试和安全性检验。
正文:一、外观检查:1. 检查风扇外壳是否完整，无裂纹、变形或划痕。
2. 检查风扇网格是否完好，无损坏或松动。
3. 检查风扇的按钮和开关是否正常操作。
4. 检查风扇的电源线是否完好，无暴露的电线或磨损。
5. 检查风扇的插头和电源接口是否符合标准，无锈蚀或接触不良等情况。
二、电气性能检测:1. 连接风扇到电源，检查电源是否正常运作。
2. 测量风扇的功率消耗，确保其符合设计规格。
3. 检测风扇的电流和电压是否在正常范围内。
4. 测试风扇的转速，确保其在标准转速范围内。
5. 检查风扇的各电气部件是否正常工作，包括继电器、电容等。
三、噪音测试:1. 将风扇置于静音室中，打开至最大风力档，使用噪音仪测量风扇产生的噪音水平。
2. 对比测试不同风力档位下的噪音水平，确保其符合标准要求。
3. 检查风扇的散热器和风道是否存在噪音来源，如松动的螺丝或异物。
四、温度测试:1. 在室温下将风扇连续运行一段时间，使用温度计测量风扇正常工作时的温度。
2. 检查风扇散热器的散热性能，确保不会因过热而损坏其他部件。
3. 检测风扇在高温环境下的工作稳定性和散热效果。
五、安全性检验:1. 检查风扇是否带有过热保护装置，确保在过热情况下能自动停止工作。
2. 检查电源线是否符合安全标准，无漏电或短路等情况。
3. 检测风扇的绝缘性能，确保其安全可靠。
4. 测试风扇的抗冲击能力，确保在受到外力冲击时不会导致安全隐患。
5. 检查风扇的接地装置是否正常，确保用户使用时的安全。
总结:风扇检验指导书是对风扇质量和性能进行检测的重要文件，通过对外观检查、电气性能检测、噪音测试、温度测试和安全性检验的综合分析，可以确保风扇达到标准要求，确保用户的使用安全和体验。
项次检验项目检验工具及方法检验内容特性一、零配件核对复检（抽样方式及判定标准：3台/每批，A=0）,可以在上线前进行检验1规格、型号目视、长度尺符合元器件清单要求及技术图纸要求A 2安全要求目视、火机阻燃材料达到安全级(明火点燃15S内自熄)，电源线及插头无破碎金属线外露A 3装配性能实配操作无装配不便与不良A 4外观、标识目视、色板各配件标志清晰，颜色符合产品状态要求A 二、安全、功能检查1电机温升(每批抽样3台检测)电阻测试仪，电阻测试法（θ=（R2-R1）/R1*(225+T1)-(T2-T1)1.06倍额定电压运转2.5--3小时，测得运转温升≤75K B1.06倍额定电压下,将转子轴堵转或电容器短路后，记录运转前与熔断器断开时间点前的电阻及环境温度,计算温升＜215℃(熔断器动作),或使用点温计测量B2电机转速及调速比(每批抽样3台检测)转速仪，120V/60HZ最高档和最低档带负载测试（调速比=低档转速/高档转速）6"电机≥2100rpm（≤95%）；9"电机≥1300rpm（≤85%）；12"电机≥1200rpm（≤80%）；16"电机≥1100rpm（≤75%）；508电机≥1050rpm（≤75%）；18"电机≥1100rpm（≤75%）；20"电机≥1100rpm（≤80%）B3功率功率表，120V/60HZ下电功率测试，功率上下偏差为P+5%-10%各型号电扇额定功率如下：6"电扇:17W, 9"台扇:38W,12"台扇:40W, 16"台（立）扇:58W大厦扇：45W, 9"双头扇：70W10"箱式扇：38W, 18"立扇：70W20"方向扇：130WB耐压测试仪，电源输入端与塑料外壳之间施加耐压：2500V/1min/5mA无击穿或闪烁 A频率电压功率耐压值测试棒项次检验项目检验工具及方法检验内容特性4安规检查泄漏电流测试仪,电源正负极两相与机身任一点之间1.06倍额定电压运转，泄漏电流：＜0.25mA（测试中阻为2000Ω，产品功率应小于等于2000W）A兆欧表，插头处与机身任一点之间的电阻绝缘电阻：冷态下，电阻大于10兆欧A5内部结构检查(每批抽样3台拆机检测)目视、拉力计1、琴键开关插线要牢固，15N力拉不掉。

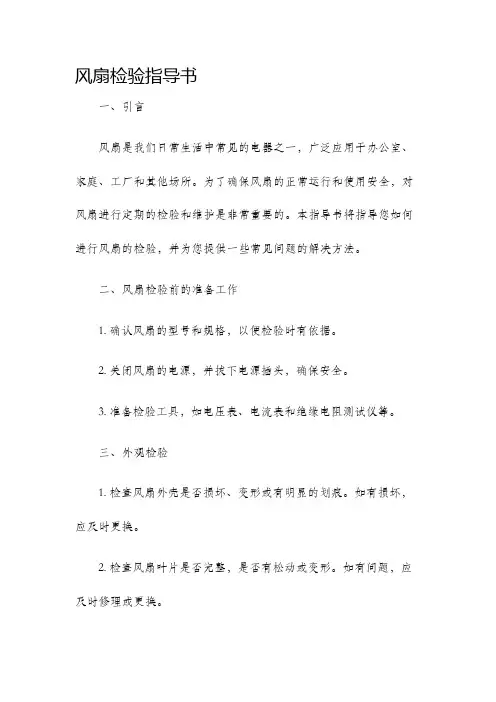

风扇检验指导书一、引言风扇是我们日常生活中常见的电器之一，广泛应用于办公室、家庭、工厂和其他场所。
为了确保风扇的正常运行和使用安全，对风扇进行定期的检验和维护是非常重要的。
本指导书将指导您如何进行风扇的检验，并为您提供一些常见问题的解决方法。
二、风扇检验前的准备工作1. 确认风扇的型号和规格，以便检验时有依据。
2. 关闭风扇的电源，并拔下电源插头，确保安全。
3. 准备检验工具，如电压表、电流表和绝缘电阻测试仪等。
三、外观检验1. 检查风扇外壳是否损坏、变形或有明显的划痕。
如有损坏，应及时更换。
2. 检查风扇叶片是否完整，是否有松动或变形。
如有问题，应及时修理或更换。
3. 检查风扇的开关按钮和调速旋钮是否灵活，是否能正常使用。
4. 检查风扇的电源线是否有断裂、老化或破损现象。
如有问题，应及时更换。
四、电气检验1. 使用电压表检测风扇的输入电压是否符合额定电压。
应确保电压稳定并在额定范围内。
2. 使用电流表检测风扇的输入电流是否正常。
过大的电流可能是由于风扇负载过重或电机出现故障所引起的，应及时排除故障。
3. 使用绝缘电阻测试仪检测风扇的绝缘电阻是否达到要求。
绝缘电阻低于标准值可能存在安全隐患，应立即停止使用并进行修理。
五、运行测试1. 将风扇插上电源，并调整至不同的转速档位。
观察风扇的运行状态是否正常，是否有异常噪音或振动。
如有问题，应及时排除。
2. 使用温度计测量风扇运行时的温度变化。
过高的温度可能是由于风扇散热不良或电机负荷过大所引起的，应及时处理。
六、常见问题及解决方法1. 风扇无法启动：检查电源线是否连接正确，插头是否松动。
如电源线无问题，则可能是电机故障，应联系专业维修人员进行处理。
2. 风扇运行时有异味：可能是由于电机或电线短路导致的。
应立即停止使用，并联系专业人员进行维修。
3. 风扇运行时发出噪音：检查叶片是否松动，是否与外壳摩擦。
若问题仍存在，可能是由于电机故障或其他部件故障，应联系专业人员进行维修。
电风扇产品检验规范（ISO9001-2015）序号检查项目参考标准(文件)检验规则检验工具及其仪器试验环境检验要求及其规格值记录方法1 标志GB2828水平Ⅰ一次抽样AQL 4.0目视测检室标志、图案清晰，有制造厂全名、产品名称、型号、规格、商标、制造日期或生产批号、电气原理图OK或NG2 外观QB1841-935.10GB2828水平Ⅰ一次抽样AQL4.0″″塑料件表面光滑，色泽均匀，不应有明显的斑痕，接缝吻合，匀称，丝印图案、文字清晰，电源线固定，护圈位置正确，电镀件的涂层应光滑细密，色泽均匀，不应有斑点、针孔、气泡和脱漆，表面涂层必须平整光亮。
″3 冷态耐压GB2828水平Ⅰ一次抽样AQL 0.1耐压测试仪″将风扇放置在平台上所有开关均接通，在插头一极与开关（旋钮）施加3750VAC/1min，不发生闪络和击穿现象″4低电压启动GB2828水平Ⅰ一次抽样AQL 1.5调压器″电风扇在AC176V的电压下，分别在不同的档位各启动3次能正常启动。
扇叶的装配牢固可靠，平衡良好，在各档位运转时转叶扇不应有串动现象″5输入功率GB2828水平Ⅰ一次抽样AQL 1.5功率计″在额定电压和频率下风扇的输入功率应满足规定的要求″6 调速器GB2828水平Ⅰ一次抽样AQL 1.5″调速开关应具有电压断开档，转叶扇应能在任何档位上连续可靠地运行，各档转速应用明显差别，开关应操作灵活，不应两档同时锁住″7 噪音GB2828水平Ⅰ一次抽样AQL 1.5耳测测检室电风扇在额定电压、频率和最高转速档位运转，导风轮处于工作状态，不应有异常的杂音OK或NG8 包装GB2828水平Ⅰ一次抽样AQL 4.0目视″电风扇包装应良好、无破损，产品说明书、合格证、电气原理图等附件应齐全″9 导风轮GB2828水平Ⅰ一次抽样AQL 1.5目视″导风轮应具有转动和停止的操作机构，导风轮在各转速档位下应能平稳转动，电机驱动的导风叶轮，没每分钟转动的周期数应不大于7，应能使风向自动和连续的变动″1 0 内部布线内部结构N=3C=0目视″导线应防止与活动部件接触，内部导线应可靠的固定，爬电距离应符合规定的要求，内部布线不应与油脂类物质相接触，中性接线柱应有“N”标志，导线应穿焊″*1 1 寿命试验N=3C=0″电风扇的调速开关和其他电气开关，在额定电压和额定频率和最大负载电流下经过5000次的操作试验后，零件不应损坏和控制失灵。
风扇检验指导书一、适用范围本检验指导书适用于各类风扇产品，包括但不限于台式风扇、落地风扇、吊扇、壁扇等的检验。
二、检验依据1、相关的国家标准、行业标准以及企业内部标准。
2、产品设计图纸、技术规格书和相关的质量控制文件。
三、检验环境及条件1、环境温度：25℃±5℃。
2、相对湿度：45% 75%。
3、电源电压：应符合产品规定的额定电压，允许偏差±5%。
四、检验设备及工具1、数字万用表2、转速测量仪3、噪声测试仪4、风量测量装置5、温度计6、卡尺7、兆欧表五、检验项目及要求1、外观检验风扇的外观应整洁、无明显划痕、变形、破损和污渍。
外壳颜色均匀，无掉色、色差现象。
网罩应平整、牢固，无变形、脱焊现象。
扇叶应完整、无弯曲、变形和破损，表面光滑。
2、结构检验各零部件安装应牢固，无松动现象。
摇头机构应灵活可靠，摇头角度符合设计要求。
调节风速、俯仰角度等功能应操作顺畅。
3、电气性能检验用兆欧表测量风扇的绝缘电阻，其值应不小于2MΩ。
风扇在额定电压下运行，测量其电流、功率应符合产品规格要求。
检查风扇的调速功能，各档位风速应明显不同且符合设计要求。
4、噪声检验在风扇正常运行状态下，使用噪声测试仪测量其噪声值，应不超过产品标准规定的限值。
5、风量检验采用风量测量装置测量风扇的风量，应满足产品设计要求。
6、温度检验风扇连续运行一段时间后，测量电机外壳等关键部位的温度，不应超过规定的限值。
7、稳定性检验将风扇放置在倾斜度为 10°的平面上，风扇不应倾倒。
8、标志和说明检验风扇上应有清晰、持久的产品型号、规格、额定电压、功率等标志。
产品说明书应包含正确的安装、使用、维护等说明。
六、抽样方案1、按照 GB/T 28281-2012 正常检验一次抽样方案进行抽样。
2、一般检验水平为Ⅱ级，AQL 值根据产品质量要求确定。
七、检验判定1、检验项目全部合格，则判定该批风扇合格。
2、若有一项或多项不合格，根据不合格的严重程度，可采取返工、返修、降级使用或报废等处理方式。
风扇检验指导书一、引言风扇是一种常见并广泛使用的电器设备，用于产生气流并帮助空气循环，提供舒适的环境。
为了确保风扇的正常运行和安全使用，对风扇进行定期的检验和维护是非常重要的。
本指导书旨在提供一套全面的风扇检验指南，帮助用户有效地进行风扇的检验工作。
二、风扇检验前的准备工作在检验风扇之前，需要做一些准备工作，以确保检验能够顺利进行。
以下是一些常见的准备工作：1. 准备检验工具：包括一个万用表、一个电压表、一个电流表以及一把螺丝刀等必要的工具。
2. 保证安全：在进行任何检验工作之前，确保风扇处于安全状态。
断开风扇的电源，并使用绝缘手套和护目镜等个人保护装备。
3. 查看风扇电源线和插头：确保风扇的电源线和插头没有任何损坏或裸露的导线。
如果有任何问题，应立即更换。
三、风扇检验步骤下面是风扇检验的一般步骤：1. 检查电源和开关：首先，确保电源和开关都处于关闭状态。
然后，将风扇的电源线插入电源插座，打开开关。
使用万用表或电压表测量电压，确保电压在正常范围内。
2. 测量电流：接下来，使用电流表测量风扇的电流。
将电流表的两个触头分别与电源线两个引线连接，确保触头稳固连接，并注意观察电流是否在正常范围内。
3. 检查风扇叶片和转子：仔细检查风扇的叶片和转子，确保它们没有损坏或松动。
如果发现任何问题，应及时进行修复或更换。
4. 检查噪音和振动：开启风扇，并观察是否有异常的噪音和振动。
正常运行的风扇应该稳定、无噪音，振动不超过合理范围。
5. 检查风速和风量：使用测风仪等工具测量风扇的风速和风量。
确保风速和风量在正常范围内。
6. 检查安全装置：某些风扇可能配备了安全装置，如过热保护装置或倾倒保护开关。
确保这些安全装置正常工作并及时触发。
四、风扇维护和保养。
