太钢烧结机烟气脱硫脱硝工艺ppt课件

氧化 固定
还原 无害化
NN2 O3-
NOX
液体吸收法
N2 还原法
11
2
主要 内容 3
4
5 6

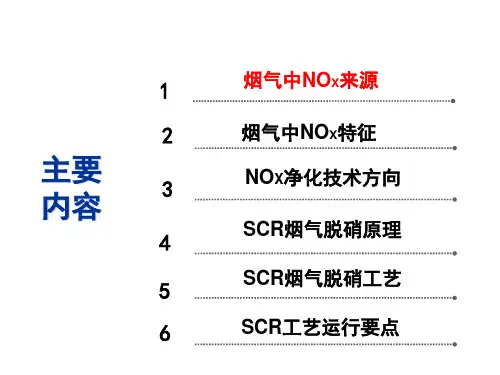

烟气中NOX来源 烟气中NOX特征 NOX净化技术方向 SCR烟气脱硝原理 SCR烟气脱硝工艺 SCR工艺运行要点
4. 选择性催化还原法（SCR）--思路
催化剂
NOX + 还原剂
N2 + 无害物质
具有选择性 产物无害化 条件易实现
6.2 SCR-运行维护
（2） SCR催化剂的防堵灰
措施：吹灰器
吹灰器
超声波振动清灰器
6.2 SCR-运行维护
（3）SCR催化剂的防老化
措施：控制温度
*进入催化剂的烟气的温度不高于催化剂的允许温度 *锅炉的启动和运行中避免油滴、未燃碳等可燃物颗粒堆积在 催化剂表面，因为它们在烟温增高情况下会燃烧，造成催化剂 物理结构破坏、催化剂活性面积减少。
能要求时。
废弃处理：危废，资源回收，安全后填埋
25
6.2 SCR-运行维护
（4）SCR催化剂的防中毒 防碱金属中毒
机理：Na、K等可直接
同催化剂活性组分反应 ，致使它们失去活性。
措施：避免水蒸气凝结
6.2 SCR-运行维护
（4） SCR催化剂的防中毒 防砷中毒
机理：气态As2O3扩散
进入催化剂表面以及堆积 在催化剂小孔中，在催化 剂的活性位置与其它物质 发生反应。
措施：
催化剂中加入MoO3，与催化剂表面的 V2O5复合型氧化物，降低As的毒化。
6.2 SCR-运行维护
（5） 失效催化剂的处理
在SCR脱硝过程中，由于烟气中存在灰分和其它的杂 质和有毒的化学成份等因素，从而降低催化剂的活性。

? 在该系统中，汽车将外购活性炭通过皮带输送至活性炭储罐，储罐 规格为?3.6×16.5m 容积为80t，相当于7天用量。
15
⑤、热风系统：
?吸附塔 ?发生器压力控制阀
?N2
?热气入口挡板
?热气循环风机
?助燃空气风机
?COG
?COG 增压风机
?N2
?热气发生器
?A ?COG 废气隔离
阀
?SRG 旁通 阀
7
1、烟气系统
?W G
?主风机 ?M
?M
?增压风机旁通挡 板
?M
?M ?隔离挡板
?吸附塔
?空气入口 挡板
?BUF
?M
?M
?增压风机入口挡板
?吸附塔入口挡 板
?M ?吸附塔出口挡板
①、系统正常运作时，烧结烟气通过机头电除尘器净化后，烟气含 尘浓度为98 mg/Nm3，烟气经过现有主风机及新增设的增压风机 进入脱硫脱硝设备，经过净化以后，再通过烧结主烟囱排入大 气。
?M
?二段灰尘收
集器 ?一段灰尘收
集器
?活性碳 筛子
?M ?M
?A
?解析塔
?SRG隔离 阀
?A ?A
?SRG
?冷却空气风 机
? 主要提供解析活性炭的热风。在此系统中，通过煤气 发生器将空气加热至450℃，在通过循环风机送至加 热段。
16
⑥、冷风系统：
? 在此部分，将经过解析后的活性炭，在冷却段中冷却 到150℃以下。
?通风
⑦、除尘系统： ?解析塔
?活性碳一号运输机 下部刮板式运输机
9
? 脱硫反应：
在脱硫反应中，是物理吸附和化学吸附的结合的复合反应；
a. 物理吸附 SO2→SO2（SO2吸附在活性炭微细孔中）

3.2 烟气脱硝技术 对完全燃烧后的烟道气用化学还原、物理吸附、
化学吸收、生物降解的方法达到降低NOx的目的。
14
3.1低NOx燃烧技术
（1）低过量空气燃烧 （2）空气分级燃烧 （3）燃料分级燃烧 （4）烟气再循环 （5）低NOx燃烧器
锅炉设计及制造单位在使用此类技术 时具有各方面的优势,无能是新建锅炉还是老 机的改造。
17
烟气脱硝应用
SCR和SNCR脱硝技术已经非常成功地应用在 工业装置，SNCR和SCR它们都是将还原剂注 入烟道气中，与NOX进行选择性反应, NOX被 还原成氮气和水。还原剂通常采用氨(NH3) 或尿素。
化学反应式为：
4NO 4NH3 O2 4N2 6H2O
18
19
12
2.3有关NOX控制的措施、政策
措施： ● 推广低氮燃烧技术改造，新建装置采用分级燃烧技 术和低NOX燃烧器。逐步要求20万千瓦及以上机 组 实施SCR。 ● 目前执行的排污收费。参照二氧化硫排污收费标 准 0.63元/kg。收费从2005年7月1日开始。
政策： ● 电厂脱硝项目的示范工程，给予一定的资助，老
5
1.2国内NOx的排放和污染现状
中国NOx排放总量 中国NOx排放各行业份额
6
中国NOx排放总量
年度
1990 1995 1998 2000 2003
总计（万吨）
850 1000 1100 1200 1600
资料来源
王文兴等 Kilmont 田贺忠 Aardenne 田贺忠
7
1997年中国NOx排放各行业份额（万吨）
4
1.1.2危害 对人体健康影响：NO2 吸入对心、肝、肾都有 影响，对神经系统有麻醉作用。

流程图
SCR烟气脱硝工艺系统组成
⑴、无水氨存储系统 ⑵、氨/空气混合系统 ⑶、脱硝反应塔系统 ⑷、催化剂系统 ⑸、烟气系统 ⑹、吹灰系统
SCR烟气脱硝工艺技术特点
⑴、SCR装置布置在锅炉省煤器以后，对锅炉性 能和结构基本无影响 ⑵、脱硝去除率高，可达90%以上 ⑶、脱硫装置性能可靠、稳定，设备可用率98% ⑷、催化还原寿命长，使用时间可长达20000小时 ⑸、NH3逃逸率≦5ppm
SNCR的应用中可能出现的问题
1、SNCR工艺中氨的利用率不高，为了还原 NOx 必然使用过量的氨，容易形成过量的氨逃逸，造 成腐蚀设备并污染环境。 2、形成温室气体N2O。 3、如果运行控制不当，用尿素做还原剂时可能造成 较多的CO的排放。 4、在锅炉过热器前大于800°C的炉膛位置喷入低 温 尿素溶液，必然会影响炽热煤炭的继续燃烧， 引发飞灰、未燃烧碳提高的问题。
鼓风机系列 GRB、HRB、RSV
• 可使用本司产品
鼓风机系列 GRB、HRB、RSV
谢谢
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
