焦炉烟气脱硫脱硝工艺简介 ppt课件
- 格式：ppt
- 大小：10.17 MB
- 文档页数：43
下载文档原格式
合集下载
SCR烟气脱硝技术PPT课件
催化剂
NOX + 还原剂
N2 + 无害物质
具有选择性 产物无害化 条件易实现
NH3
第9页/共26页
选择性催化还原法（SCR）--原理
6NO + 4NH3 = 5N2 + 6H20 6NO2 + 8NH3 = 7N2 + 12H20
副反应(温度超过350℃)：
4NH3+3O2=2N2+6H2O 4NH3+5O2=4NO+6H2O
以单元模块形式叠放在若干层托架上，布置在反应器中。
各层托架及反应器壳体连为一个整体，层间距固定，采用下
部支承的方式。
第14页/共26页
典型的SCR反应器
第15页/共26页
5.3液氨系统--组成
氨储存、氨供应系统、氨喷射系统、测试控制系统
锅炉
省煤器
氨喷射隔栅
氨/空气混合器
催化反应器
稀释风机 氨缓冲槽
MoO3、WO 提高水O2 Al2O3-MgO
TIO2
操作温度
175~290℃
特点
硫反应、昂贵
260~450℃
经济、应用广
板式
蜂窝式
催化剂的投资占了整个系统投资的60%左右，寿命2~3年。
催化剂的更换频率直接影响到整个脱硝系统的运行成本。
第13页/共26页
5.2催化反应器-催化剂布局
措施：催化剂中加入金属板或玻璃纤维，边缘硬化。
第19页/共26页
6.2 SCR-运行维护
（2） SCR催化剂的防堵灰
措施：吹灰器
吹灰器
超声波振动清灰器
第20页/共26页
6.2 SCR-运行维护
（3）SCR催化剂的防老化
烟气脱硝技术介绍讲述ppt课件
3.2 烟气脱硝技术 对完全燃烧后的烟道气用化学还原、物理吸附、
化学吸收、生物降解的方法达到降低NOx的目的。
14
3.1低NOx燃烧技术
（1）低过量空气燃烧 （2）空气分级燃烧 （3）燃料分级燃烧 （4）烟气再循环 （5）低NOx燃烧器
锅炉设计及制造单位在使用此类技术 时具有各方面的优势,无能是新建锅炉还是老 机的改造。
17
烟气脱硝应用
SCR和SNCR脱硝技术已经非常成功地应用在 工业装置，SNCR和SCR它们都是将还原剂注 入烟道气中，与NOX进行选择性反应, NOX被 还原成氮气和水。还原剂通常采用氨(NH3) 或尿素。
化学反应式为：
4NO 4NH3 O2 4N2 6H2O
18
19
12
2.3有关NOX控制的措施、政策
措施： ● 推广低氮燃烧技术改造，新建装置采用分级燃烧技 术和低NOX燃烧器。逐步要求20万千瓦及以上机 组 实施SCR。 ● 目前执行的排污收费。参照二氧化硫排污收费标 准 0.63元/kg。收费从2005年7月1日开始。
政策： ● 电厂脱硝项目的示范工程，给予一定的资助，老
5
1.2国内NOx的排放和污染现状
中国NOx排放总量 中国NOx排放各行业份额
6
中国NOx排放总量
年度
1990 1995 1998 2000 2003
总计（万吨）
850 1000 1100 1200 1600
资料来源
王文兴等 Kilmont 田贺忠 Aardenne 田贺忠
7
1997年中国NOx排放各行业份额（万吨）
4
1.1.2危害 对人体健康影响：NO2 吸入对心、肝、肾都有 影响，对神经系统有麻醉作用。
化学吸收、生物降解的方法达到降低NOx的目的。
14
3.1低NOx燃烧技术
（1）低过量空气燃烧 （2）空气分级燃烧 （3）燃料分级燃烧 （4）烟气再循环 （5）低NOx燃烧器
锅炉设计及制造单位在使用此类技术 时具有各方面的优势,无能是新建锅炉还是老 机的改造。
17
烟气脱硝应用
SCR和SNCR脱硝技术已经非常成功地应用在 工业装置，SNCR和SCR它们都是将还原剂注 入烟道气中，与NOX进行选择性反应, NOX被 还原成氮气和水。还原剂通常采用氨(NH3) 或尿素。
化学反应式为：
4NO 4NH3 O2 4N2 6H2O
18
19
12
2.3有关NOX控制的措施、政策
措施： ● 推广低氮燃烧技术改造，新建装置采用分级燃烧技 术和低NOX燃烧器。逐步要求20万千瓦及以上机 组 实施SCR。 ● 目前执行的排污收费。参照二氧化硫排污收费标 准 0.63元/kg。收费从2005年7月1日开始。
政策： ● 电厂脱硝项目的示范工程，给予一定的资助，老
5
1.2国内NOx的排放和污染现状
中国NOx排放总量 中国NOx排放各行业份额
6
中国NOx排放总量
年度
1990 1995 1998 2000 2003
总计（万吨）
850 1000 1100 1200 1600
资料来源
王文兴等 Kilmont 田贺忠 Aardenne 田贺忠
7
1997年中国NOx排放各行业份额（万吨）
4
1.1.2危害 对人体健康影响：NO2 吸入对心、肝、肾都有 影响，对神经系统有麻醉作用。
烟气脱硫脱硝ppt课件
– 干法：炉内喷钙、电子束辐照烟气脱硫脱氮 – 半干法：喷雾干燥法、炉内喷钙加尾部增湿活
化法、烟气循环流化床脱硫法
完整版课件
4
• 脱硫产物处理方式
–回收法
–脱硫剂的再生使用。 –流程较复杂，运行难度较大，投资和运行费用均较高。
–抛弃法
–设备简单，操作容易，投资及运行费用较低。 –废渣需要占用场地堆放，容易造成二次污染。 –当烟气中SO2浓度较低、脱硫产物无回收价值或投资有限，
– 活性炭可单独用来脱硫或脱氮(借助于氨)，或用来联合脱硫 脱氮，近年来已经开始应用于火电厂的烟气净化。
完整版课件
16
• 其他脱硫吸收剂
– 某些脱硫工艺采用低廉的碱性物质(如火电厂排放 的废弃物)作为脱硫剂，比如，利用飞灰中的碱性 物的质含(量C大aO于，8M％g时O)，脱可除以SO取2，得当比飞较灰有中经的济碱价性值物的质脱 硫效率(大于50％)。
• 石灰的优劣完全取决于燃烧过程中的质量控制，否则会 混有大量的欠烧或过烧的杂质，影响脱硫效率和运行费用
• 由于煅烧过程是一吸热反应，因此，要消耗一定量燃料， 同则会产生SO2等有害气体。
• 石灰有很强的吸湿性，遇水后会发生剧烈的水合反应， 对人体皮肤、眼睛有强烈的烧灼和刺激作用，应采取措施 防止在石灰的处理过程中产生的危害和对环境的不良影响。
• 干法在脱硫效率为70％时．钙硫摩尔比可达2~2.5。
• 湿法脱硫上艺的脱硫剂利用率最高，达90％以上，干 法脱硫工艺最低，为30％左右。
完整版课件
21
• 3) 脱硫装置的出力
• 工程上采用脱硫装置在设计的脱硫率和钙硫比 下所能连续稳定处理的烟气量来表示其出力。
• 通常用折算到标准状态下每小时处理的烟气量， 即采用m3／h来表示。
化法、烟气循环流化床脱硫法
完整版课件
4
• 脱硫产物处理方式
–回收法
–脱硫剂的再生使用。 –流程较复杂，运行难度较大，投资和运行费用均较高。
–抛弃法
–设备简单，操作容易，投资及运行费用较低。 –废渣需要占用场地堆放，容易造成二次污染。 –当烟气中SO2浓度较低、脱硫产物无回收价值或投资有限，
– 活性炭可单独用来脱硫或脱氮(借助于氨)，或用来联合脱硫 脱氮，近年来已经开始应用于火电厂的烟气净化。
完整版课件
16
• 其他脱硫吸收剂
– 某些脱硫工艺采用低廉的碱性物质(如火电厂排放 的废弃物)作为脱硫剂，比如，利用飞灰中的碱性 物的质含(量C大aO于，8M％g时O)，脱可除以SO取2，得当比飞较灰有中经的济碱价性值物的质脱 硫效率(大于50％)。
• 石灰的优劣完全取决于燃烧过程中的质量控制，否则会 混有大量的欠烧或过烧的杂质，影响脱硫效率和运行费用
• 由于煅烧过程是一吸热反应，因此，要消耗一定量燃料， 同则会产生SO2等有害气体。
• 石灰有很强的吸湿性，遇水后会发生剧烈的水合反应， 对人体皮肤、眼睛有强烈的烧灼和刺激作用，应采取措施 防止在石灰的处理过程中产生的危害和对环境的不良影响。
• 干法在脱硫效率为70％时．钙硫摩尔比可达2~2.5。
• 湿法脱硫上艺的脱硫剂利用率最高，达90％以上，干 法脱硫工艺最低，为30％左右。
完整版课件
21
• 3) 脱硫装置的出力
• 工程上采用脱硫装置在设计的脱硫率和钙硫比 下所能连续稳定处理的烟气量来表示其出力。
• 通常用折算到标准状态下每小时处理的烟气量， 即采用m3／h来表示。
焦炉烟气脱硫脱硝工艺简介演示文稿PPT42页
焦炉烟气脱硫脱硝工艺简介演示文稿
•
பைடு நூலகம்
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
•
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
•
பைடு நூலகம்
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
•
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
烟气脱硫脱硝技术ppt 90页PPT文档92页PPT
1
0
、
倚
南
窗Leabharlann 以寄傲，
审
容
膝
之
易
安
。
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
Thank you
烟气脱硫脱硝技术ppt 90页PPT文档
6
、
露
凝
无
游
氛
，
天
高
风
景
澈
。
7、翩翩新 来燕，双双入我庐 ，先巢故尚在，相 将还旧居。
8
、
吁
嗟
身
后
名
，
于
我
若
浮
烟
。
9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
文 家 。汉 族 ，东 晋 浔阳 柴桑 人 （今 江西 九江 ） 。曾 做过 几 年小 官， 后辞 官 回家 ，从 此 隐居 ，田 园生 活 是陶 渊明 诗 的主 要题 材， 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。

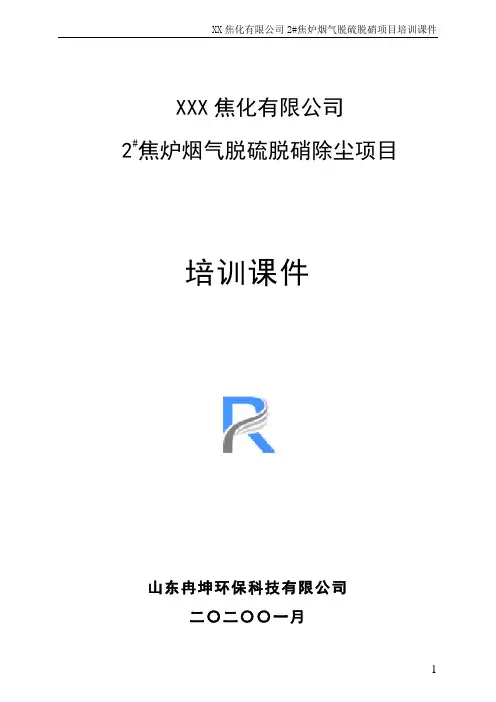

2#焦炉烟气干法脱硫+低温SCR脱硝+布袋除尘培训课件
