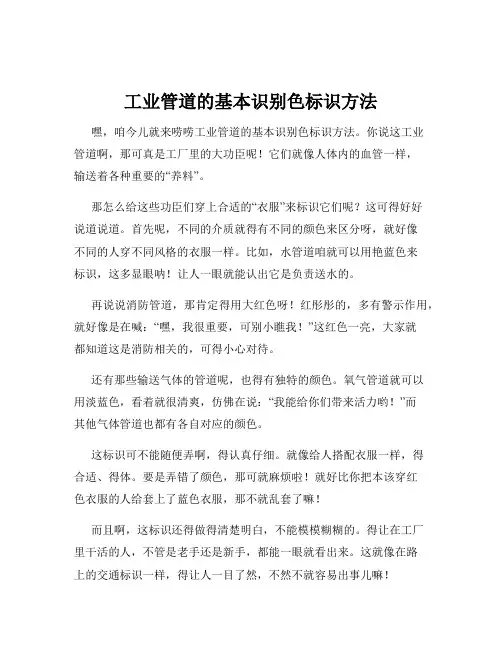

工业管道的基本识别色标识方法

国家工业管道标识规范及颜色1.目的为了便于工业管道内的物质识别,确保安全生产,避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范;2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识;本规范适用于中非地下埋没的气体和液体的输送管道;3.定义本标准采用下列定义,识别色：用以识别工业管道内物质种类的颜色;识别符号：用以识别工业管道内的物质名称和状态的记号;危险标识：表示工业管道内的物质为;消防标识：表示工业管道内的物质专用于灭火;4.基本识别色根据管道内物质的一般性能,分为八类,并相应规定了八种基本识别色和相应的颜色标准编号见下表;物质种类基本识别色颜色标准编号色样水艳绿 G03 见电子版本水蒸气大红 R03空气淡灰 B03气体中黄 Y07酸或碱紫 P02可燃液体棕 YR05其他液体黑 -氧淡黄 PB06基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择;a管道全长上标识；b在管道上以宽为150mm的色环标识；c在管道上以长方形的识别色标牌标识；d在管道上以带箭头的长方形识别色标牌标识；e在管道上以系挂的识别色标牌标识;当采用中b、c、d、e方法时,两个标识之间的最小距离应为10m;4. 4 中c、d、e的标牌最小尺寸应以能清楚观察识别色来确定;当管道采用中b,c,d,e基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位;5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成,其标识应符合下列要求：物质名称的标识a物质全称;例如：氮气、硫酸、;b化学;例如：N2、H2SO4、CH3OH;物质流向的标识工业管道内物质的流向用箭头表示,如果管道内物质的流向是双向的,则以双向箭头表示;当基本识别色的标识方法采用中d和e时,则标牌的指向就作为表示管道内的物质流向,如果管道内物质流向是双向的,则标牌指向应做成双向的;物质的压力、温度、流速等主要工艺参数的标识,使用方可按需自行确定采用;和中的字母、数字的最小字体,以及中箭头的最小外形尺寸,应以能清楚观察识别符号来确定;6.安全标识危险标识a适用范围：管道内的物质,凡属于GB13690所列的,其管道应设置危险标识;b表示方法：在管道上涂150mm宽黄色,在黄色两侧各涂25mm宽黑色的色环或色带,安全色范围应符合GB2893的规定;c表示场所：基本识别色的标识上或附近;消防标识中设置的消防专用管道应遵守GB13495的规定,并在管道上标识“消防专用”识别符号;标识部位、最小字体应分别符合、的规定;7.工业管道涂颜色和注字规定表工业管道涂颜色和注字规定表序号介质名称涂色管道注字名称注字颜色1工业水绿上水白2井水绿井水白3生活水绿生活水白4过滤水绿过滤水白5循环上水绿循环上水白6循环下水绿循环回水白7 绿白8清静下水绿白9热循环回水上暗红热水上白10热循环回水暗红热水回白11消防水绿消防水红12消防泡沫红消防泡沫白13冷冻水上淡绿冷冻水红14冷冻回水淡绿冷冻回水红15冷冻盐水上淡绿冷冻盐水上红16冷冻盐水回淡绿冷冻盐水回红17低压蒸汽红低压蒸汽白18中压蒸汽红中压蒸汽白19高压蒸汽红高压蒸汽白20过热蒸汽暗红过热蒸汽白21蒸汽回水冷凝液暗红蒸汽冷凝液回绿22废气的蒸汽冷凝液暗红蒸汽冷凝液废黑23空气深蓝白24仪表用空气深蓝仪表空气白25氧气天蓝氧气黑26氢气深绿氢气红27氮低压气黄低压氮黑28氮高压气黄高压氮黑29仪表用氮黄仪表用氮黑30 黑黄31真空白真空天蓝32 黄氨黑33 黄黑34 黄绿35氯气草绿氯气白36 草绿纯氯白37 粉红白38烧碱深蓝烧碱白39盐碱灰盐酸黄40硫酸红硫酸白41硝酸管本色硝酸蓝42醋酸管本色醋酸绿43煤气等可燃气体紫煤气可燃气体白44可燃液体银白油类可燃液体黑45物料管道红按管道介质注字黄对于采暖装置一律涂刷银漆,不注字;除外一律涂灰色;对于、管、玻璃管、以及保温外用铅皮薄护罩时,均不涂色;对于室外地沟的管道不涂色,但在阴井内接头处应按介质进行涂色;对于保温涂的防腐管道,均不涂色;中华人民共和国国家标准GB 7231-2003：工业管道的基本识别色、识别符号和安全标识是对GB7231-1987工业管路的基本识别色和识别符号首次进行修订;中华人民共和国国家标准GB 7231-2003：工业管道的基本识别色、识别符号和安全标识是参考德国DIN 2403-1984管道按流体介质的标识和日本JIS 9102-1987配管系的识别显示修订的;为了便于工业管道内的物质识别,中华人民共和国国家标准GB 7231-2003：工业管道的基本识别色、识别符号和安全标识的基本识别色由原来的七种颜色增加到八种颜色,管道内物质的标识方法由原来的二种提高到五种;中华人民共和国国家标准GB 7231-2003：工业管道的基本识别色、识别符号和安全标识是对GB7231-1987工业管路的基本识别色和识别符号首次进行修订;中华人民共和国国家标准GB 7231-2003：工业管道的基本识别色、识别符号和安全标识是参考德国DIN 2403-1984管道按流体介质的标识和日本JIS 9102-1987配管系的识别显示修订的;为了便于工业管道内的物质识别,中华人民共和国国家标准GB 7231-2003：工业管道的基本识别色、识别符号和安全标识的基本识别色由原来的七种颜色增加到八种颜色,管道内物质的标识方法由原来的二种提高到五种;。

工业管道基本识别色、识别符号和安全标识规定在工业生产中，管道的运行和使用非常重要。

工业管道有着不同的用途和不同的介质，为了防止管道混淆和误操作，制定了管道的基本识别色、识别符号和安全标识规定。

基本识别色管道基本识别色是指用颜色来标识管道的种类和用途，以便于识别和分类。

以下是常用的管道基本识别色：•黑色表示给水管。

•白色表示蒸汽管。

•绿色表示氧气管。

•红色表示火灾应急用水管。

•蓝色表示制冷介质管。

•黄色表示燃气管。

•灰色表示电气管。

这些颜色在管道标识中是基本不变的，可以很方便地识别。

识别符号管道的识别符号是指用图形符号和文字等来标识管道的种类和用途。

以下是常用的管道识别符号：•直线表示管道。

•箭头表示管道的流向。

•矩形表示阀门。

•圆形表示法兰。

•三角形表示阀门手轮。

•菱形表示排放口。

•五边形表示泵。

这些符号通常可以组合使用，用于标识管道的流向、阀门位置、排放口等信息。

安全标识规定为了保证工业管道的安全运行，管道的安全标识也是非常重要的。

以下是常用的安全标识：•禁止入内标志：表示管道区域禁止无关人员进入。

•高压警示标志：表示该管道的压力较高，需要特别注意安全。

•安全出口标志：表示该区域有安全出口。

•远离火源标志：表示该管道易燃易爆，需要远离火源。

•紧急停止标志：表示该管道在紧急情况下需要立即停止。

•爆炸危险标志：表示该管道有爆炸危险，需要特别注意安全。

这些安全标识可以有效地提醒人们注意管道的安全性。

总结总之，工业管道基本识别色、识别符号和安全标识规定是工业生产中非常重要的一环。

通过这些识别和标识，可以帮助工作人员快速准确地识别和操作管道，并在管道发生紧急情况时及时采取措施，保证生产运行的正常和安全。

工业管道的基本识别色G BThe saying "the more diligent, the more luckier you are" really should be my charm in2006.工业管道的基本识别色、识别符号和安全标识GB 7231－2003国家标准局批准 2003－10－01实施1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识;本标准适用于工业生产中非地下埋没的气体和液体的输送管道;2 引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文;本标准出版时,所示版本均为有效;所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性;GB 2893-1982 安全色 GB 13495-1992 消防安全标志 GB 13690-1992 常用危险化学品的分类及标志3 定义本标准采用下列定义识别色 identification colors用以识别工业管道内物质种类的颜色;识别符号 code indications用以识别工业管道内的物质名称和状态的记号;危险标识 danger label表示工业管道内的物质为危险化学品;消防标识fire label表示工业管道内的物质专用于灭火;4 基本识别色根据管道内物质的一般性能,分为八类,并相应规定了八种基本识别色和相应的颜色标准编号及色样见表1;基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择;应用举例见附录A标准的附录;a管道全长上标识；b在管道上以宽为150mm的色环标识；c在管道上以长方形的识别色标牌标识；d在管道上以带箭头的长方形识别色标牌标识；e在管道上以系挂的识别色标牌标识;表1 八种基本识别色和色样及颜色标准编号当采用中b,c,d,e方法时,二个标识之间的最小距离应为10m;中c,d,e的标牌最小尺寸应以能清楚观察识别色来确定;当管道采用中b,c,d,e 基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位;5 识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成,其标识应符合下列要求：物质名称的标识a物质全称;例如：氮气、硫酸、甲醇;b化学分子式;例如：N＜sub＞2＜/sub＞、H＜sub＞2＜/sub＞SO＜sub＞4＜/sub＞、CH＜sub＞3＜/sub＞OH;物质流向的标识a＝工业管道内物质的流向用箭头表示见附录A图A1中的a图＝,如果管道内物质的流向是双向的,则以双向箭头表示见附录A图A1中的b图b＝当基本识别色的标识方法采用中d＝和e＝时,则标牌的指向就作为表示管道内的物质流向见附录A图A1中的c图和d图,如果管道内物质流向是双向的,则标牌指向应做成双向的见附录A图A1中的e图;物质的压力、温度、流速等主要工艺参数的标识,使用方可按需自行确定采用;和中的字母、数字的最小字体,以及中箭头的最小外形尺寸,应以能清楚观察识别符号来确定;6 安全标识危险标识a适用范围：管道内的物质,凡属于GB13690所列的危险化学品,其管道应设置危险标识;b表示方法：在管道上涂150mm宽黄色,在黄色两侧各涂25mm宽黑色的色环或色带见附录A,安全色范围应符合GB2893的规定;c表示场所：基本识别色的标识上或附近;消防标识工业生产中设置的消防专用管道应遵守GB13495-1992的规定,并在管道上标识“消防专用”识别符号;标识部位、最小字体应分别符合、的规定;附录A标准的附录基本识别色和识别符号标识方法应用举例A1基本识别色和流向、压力、温度等标识方法参考图图A1图A1A2危险化学品和物质名称标识方法参考图图A2图A2。

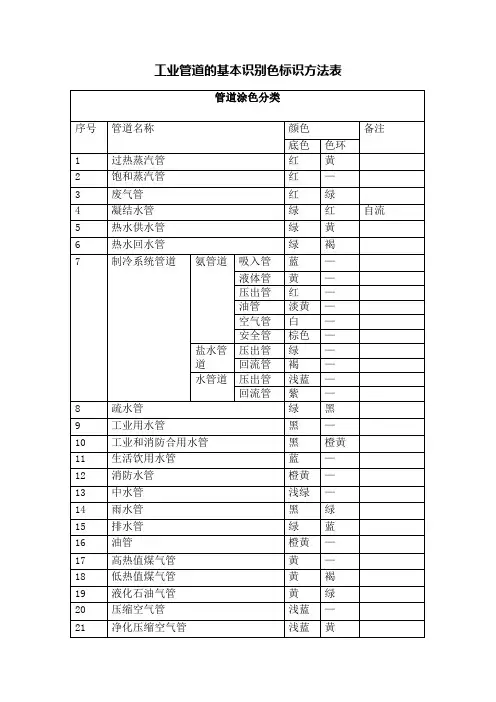

工业管道的基本识别色标识方法表
色环及识别符号的涂装要求
1、色环的间距应分布均匀，便于观察，一般在直管段上其间距以
5m 左右为宜。

色环的宽度可按管径大小来确定，外径（包括绝热层）在 150mm 以内，色环宽度为 70mm；外径在 300mm 以上者，色
环宽度为 100mm。

2、色环、流体名称或化学符号和箭头应涂刷在管道交叉点，阀门
和穿孔两侧的管道上，以及需要观察识别的部位。

3、输送的流体如果是双向流动的，应标出两个相反方向的箭头。

箭头一般涂成白色或黄色，底色浅者则涂成深色箭头。

4、当识别符号直接涂刷在外径小于 90mm 的管道上且不易识别时，可在所有需要识别的部位挂一标牌，标牌一般做成 250mm×150mm 的矩形。

标牌上应标明流体名称，标出介质流向。

注：1.在管道交叉处、阀门操作管道弯头处等，应在管道上标示介质流动方向箭头。

2.设备涂色一般可采用:暖气片、暖风机登用银白色；压缩空气储气罐用灰色；离子交换器用绿色或者灰色；加热器、热交换器等用红色；水箱用绿色。

3.考虑到企业现况，对室外的蒸汽管道（已采取保温措施）和煤气管道，管道交叉处，管道弯头处及阀门两处的管道，均能明显涂刷管长度 2m 的面色；在直管道上，每隔 50m 要明显涂刷长度 2m 的面色。

工业管道的基本识别色、识别符号和安全标识GB 7231－2003国家标准局批准 2003－10－01实施前言本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。

本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。

本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。

为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。

本标准的附录A是标准的附录。

本标准自实施之日起，代替GB 7231-1987。

本标准由国家经济贸易委员会安全生产局提出和归口。

本标准负责起草单位：上海市劳动保护科学研究所。

本标准参加起草单位：上海氯碱化工股份有限公司。

本标准主要起草人：沈国定、郑宝琴、吴高兴。

1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。

本标准适用于工业生产中非地下埋没的气体和液体的输送管道。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 2893-1982 安全色GB 13495-1992 消防安全标志GB 13690-1992 常用危险化学品的分类及标志3 定义本标准采用下列定义3.1识别色 identification colors用以识别工业管道内物质种类的颜色。

3.2识别符号 code indications用以识别工业管道内的物质名称和状态的记号。

3.3危险标识 danger label表示工业管道内的物质为危险化学品。

3.4消防标识 fire label表示工业管道内的物质专用于灭火。

4 基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样（见表1）。

工业管道的基本识别色、识别符号和安全标识GB 7231－2003国家标准局批准2003－10－01实施前言本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。

本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。

本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。

为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。

本标准的附录A是标准的附录。

本标准自实施之日起，代替GB 7231-1987。

本标准由国家经济贸易委员会安全生产局提出和归口。

本标准负责起草单位：上海市劳动保护科学研究所。

本标准参加起草单位：上海氯碱化工股份有限公司。

本标准主要起草人：沈国定、郑宝琴、吴高兴。

1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。

本标准适用于工业生产中非地下埋没的气体和液体的输送管道。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 2893-1982 安全色GB 13495-1992 消防安全标志GB 13690-1992 常用危险化学品的分类及标志3 定义本标准采用下列定义3.1识别色identification colors用以识别工业管道内物质种类的颜色。

3.2识别符号code indications用以识别工业管道内的物质名称和状态的记号。

3.3危险标识danger label表示工业管道内的物质为危险化学品。

3.4消防标识fire label表示工业管道内的物质专用于灭火。

4 基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样（见表1）。

附件：工厂工业管道基本识别色、识别符号和安全标识规定管道内介质种类基本识别色颜色标准编号识别符号管径（DN ）＞50ｍｍ管径（DN ）≤50ｍｍ 水 艳 绿 G03采用在管道上以系挂识别色标牌标识。

不同类别管道的识别色标牌底色采用与之相对应的管道基本识别色。

识别色标牌制作尺寸（如下图）：管内介质名称标识以及管内介质流向标识字体采用宋水蒸汽 大 红 R03 空 气 淡 灰 B03氧 气 淡 蓝 PB06 丙 烷 中 黄 Y07 二氧化碳 中 黄 Y07 氮 气 中 黄 Y07 氩 气 中 黄 Y07富氩气 中 黄 Y07液化气 中 黄 Y07 天燃气 中 黄 Y07 乙 炔中 黄Y07水蒸 汽压缩空气 氧 气 丙 烷二氧化碳氮 气天燃气乙 炔氩 气 富氩气液化气柴油棕YR05 体，字号100，字体和箭头的颜色如左图所示，与基本识别色相对应：基本识别色是中黄的，字体和箭头的颜色是黑色；基本识别色是其它颜色的，字体和箭头的颜色是白色。

介质流向的箭头尺寸：识别色标牌采用铝牌制作；备注：1）工业主管道的基本识别色标识方法：管径（DN）＞50ｍｍ的采用管道全长上标识；管径（DN）≤50ｍｍ的采用在管道上以系挂识别色标牌标识；厂房内管道统一采用在管道上以系挂识别色标牌标识；2）管道全长上标识的字体采用宋体，字号150，表示介质流向的箭头尺寸如图（字体和箭头的颜色如上表所示，与识别色标牌字体和箭头颜色的规定相同）：其标识的场所包括管道的起点、终点、交叉点、转弯处、阀门等处的管道上以及其他需要标识的部位；3）识别色标牌制作尺寸如上表；4）采用在管道上以系挂识别色标牌标识时，其标识的场所包括管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上以及其他需要标识的部位；5）安全标识：管道内的介质，凡属于GB13690所列的危险化学品的，其管道应设置危险标识。

表示方法：在管道上涂150ｍｍ宽黄色，在黄色两侧各涂柴油25ｍｍ宽黑色的色环或色带，安全色范围应符合GB2893的规定。
