防腐层电火花检测

简介电火花检漏仪又叫电火花测漏仪、防腐层电火花测漏仪、电火花检测仪器、电火花检漏仪的使用方法、电火花检漏仪型号、高频电火花检测、电火花检测仪价格、电火花测试仪、防腐电火花检测、电火花针孔检测仪价格、电火花测厚仪、高频电火花检测仪、电火花涂层检测仪、电火花测量仪、电火花检漏仪、直流电火花防腐层检漏仪、电火花检漏仪价格、电火花检漏仪厂家、直流电火花检漏仪、数显电火花检漏仪、直流火花检测仪、直流电火花检测仪、电火花针孔检测仪是用于检测金属基体上涂层质量的专用仪器，使用本仪器可以对金属基体上不同厚度的搪玻璃、玻璃钢、环氧煤沥青和橡胶里层等涂层进行质量检测。

当涂层有质量问题时,如出现针孔、气泡、砂眼或裂纹，仪器将发出明亮的电火花，同时声光报警。

OU-D1交流型，直接用220V供电。

OU-D2直流型、OU-D3直流液晶型是用锂电池供电，（该电池具有容量大、寿命长、重量轻、无污染、无记忆效应，可快速充放电等优点）故特别适用于野外作业。

该仪器设计先进，稳定可靠，可广泛应用于化工、石油、橡胶、搪瓷等防腐行业，是用来检测金属表面防腐涂层质量的必备工具。

一、功能及用途★沧州欧谱OU-D3型电火花检测仪是用来检测油气管道、电缆、搪瓷、金属贮罐、船体等金属表面防腐绝缘层的施工质量、老化、腐蚀的微孔、气隙的一种专用检测设备。

•广泛应用于油、气田防腐绝缘厂，油建公司管道安装队，石油储罐建设部门的防腐质量监理部门的质量技术监督；•应用于燃气公司，自来水公司的金属管道的防腐质量检测；•造船厂、石化厂、军工厂、机械厂、搪瓷厂及大型桥梁工程建设单位的涂敷防腐质量检测；•管道运输企业，防腐层老化程度检测及大修涂敷质量检测。

二、电火花检测仪特点1、体积小，质量轻，降低检测人员野外工作劳动强度。

2、微电子一体化高压发生器，克服静电现象；3、采用数字显示，提高输出精度；4、开机自检功能；5、防静电，高压误输入等防护系统；6、线路采用模块化结构，三防设计，大大提高仪器野外使用的寿命和可靠性。

防腐层电火花检测标准防腐层电火花检测是一种常用的非破坏性检测方法，用于评估防腐层的质量和完整性。

本标准适用于各种类型的防腐层，包括涂覆型、镀层型和热浸镀锌层等。

通过电火花检测，可以及时发现防腐层存在的缺陷和缺陷，确保设备和结构的长期可靠运行。

一、检测原理。

防腐层电火花检测是利用电火花放电原理进行的一种表面检测方法。

当电极与被测物表面接触时，施加高压电源产生电场，当电场强度超过介质击穿电场强度时，在介质中形成放电通道，产生电火花。

根据电火花的特性，可以判断防腐层的质量和存在的缺陷。

二、检测方法。

1. 仪器准备，准备好电火花检测仪器，包括主机、电极和接地线等。

2. 表面处理，清洁被测物表面，去除表面杂质和污垢，保证电极与被测物表面的良好接触。

3. 检测参数设置，根据被测物的材质和防腐层的类型，设置合适的检测参数，包括放电电压、放电时间和检测灵敏度等。

4. 检测操作，将电极贴近被测物表面，施加高压电源进行放电检测，记录放电信号并进行分析判读。

5. 结果评定，根据检测结果，评定防腐层的质量和存在的缺陷，确定后续的处理措施。

三、检测要求。

1. 检测人员应具备相关的电火花检测技术培训和操作经验，熟悉仪器的使用方法和检测原理。

2. 检测仪器应经过定期的校准和维护，确保检测结果的准确性和可靠性。

3. 被测物表面应清洁干净，确保电极与被测物表面的良好接触，避免因表面污染导致的检测误差。

4. 检测过程中应注意安全防护，避免因操作失误导致的意外伤害和设备损坏。

四、检测标准。

1. 检测结果应符合相关的国家标准和行业标准要求，包括防腐层的最小厚度、附着力、均匀性和无缺陷等方面的指标。

2. 检测报告应包括被测物的基本信息、检测参数、检测结果和评定意见等内容，确保检测过程和结果的可追溯性和可靠性。

3. 对于存在缺陷的防腐层，应及时进行修复和再检测，确保防腐层的质量和完整性。

通过防腐层电火花检测，可以及时发现防腐层存在的缺陷和缺陷，为设备和结构的安全运行提供可靠保障。

PCM和电火花检漏仪在防腐层质量控制中的作用对比分析摘要：简要介绍了电火花检漏仪和PCM防腐层检测仪的原理，对其适用性、优缺点进行对比分析，并通过实列总结提出两种方法联合应用在提高管道防腐工程质量控制建议。

关键字：PCM；电火花；防腐层检测输油管道一般为埋地敷设，一旦发生事故，会带来巨大的经济损失和人员伤亡。

管体腐蚀是导致输油管道事故的主要原因之一，而外防腐层和阴极保护是目前防止管体腐蚀的最有效措施。

管道外防腐层漏点，其数量的多少与面积的大小是管道防腐预制厂及管道施工部门重要的质量指标，通过对大量检测数据分析发现，80%的防腐层缺陷都是管道敷设时产生的，及时发现并修复防腐层缺陷，把早期施工所引发的危害降至最低点，避免管道带病运行，能有效延长管道的使用寿命，并节约管道运行成本。

管道外防腐层缺陷检测法：标准管/地（P/S）电位测试密间隔电位测试技术（CIPS）直流电位梯度法（DCVG）多频管中电流衰减测试法（PCM）、电压差法检测技术、电火花检测法。

在管道施工中最常用的有PCM法和电火花检漏法，下面我就PCM和电火花检漏仪防腐层检漏法在新建管道防腐层质量控制应用进行分析。

一、电火花检漏仪的作用、原理和适用性简析。

电火花检漏仪亦称为针孔检测仪，它是用来检测油气管道、电缆、搪瓷、金属储罐、船体等金属表面防腐涂层施工的针孔缺陷以及老化腐蚀所形成的微孔、气隙点。

电火花检测原理：当电火花检漏仪的高压探头贴近管道移动时，遇到防腐层的破损处，高压将此处的气隙击穿，产生电火花，火花放电瞬间，脉冲变压器原边电流瞬间增大。

此电流使报警采样线路产生一负脉冲，触发单稳延时电路，再经驱动开关使音频振荡器起掁，扬声器即发出报警音响。

电火花防腐层检漏仪特点和适用性：检测结果为定性值，为合格和不合格。

主要针对针孔缺陷（漏铁）。

电火花检漏仪可以定性判断破损的位置、是否有破损，无法检查防腐层电阻值。

电火花检漏时被测防护层表面应保持干燥，如表面沾有导电尘，要用清水冲浄并干燥后进行检测。

基本概述管道防腐层检测仪又叫电火花检漏仪、管道防腐层检测仪价格，管道防腐层检测仪厂家，手提式管道防腐层检测仪，防腐层电火花测漏仪、电火花检测仪器、电火花检漏仪的使用方法、电火花检漏仪型号、高频电火花检测、电火花检测仪价格、电火花测试仪、防腐电火花检测、电火花针孔检测仪价格、电火花测厚仪、高频电火花检测仪、电火花涂层检测仪、电火花测量仪、电火花检漏仪、直流电火花防腐层检漏仪、电火花检漏仪价格、电火花检漏仪厂家、直流电火花检漏仪、数显电火花检漏仪、直流火花检测仪、直流电火花检测仪、电火花针孔检测仪是用于检测金属基体上涂层质量的专用仪器，使用本仪器可以对金属基体上不同厚度的搪玻璃、玻璃钢、环氧煤沥青和橡胶里层等涂层进行质量检测。

当涂层有质量问题时,如出现针孔、气泡、砂眼或裂纹，仪器将发出明亮的电火花，同时声光报警。

OU-D1交流型，直接用220V供电。

OU-D2直流型、OU-D3直流液晶型是用锂电池供电，（该电池具有容量大、寿命长、重量轻、无污染、无记忆效应，可快速充放电等优点）故特别适用于野外作业。

该仪器设计先进，稳定可靠，可广泛应用于化工、石油、橡胶、搪瓷等防腐行业，是用来检测金属表面防腐涂层质量的必备工具。

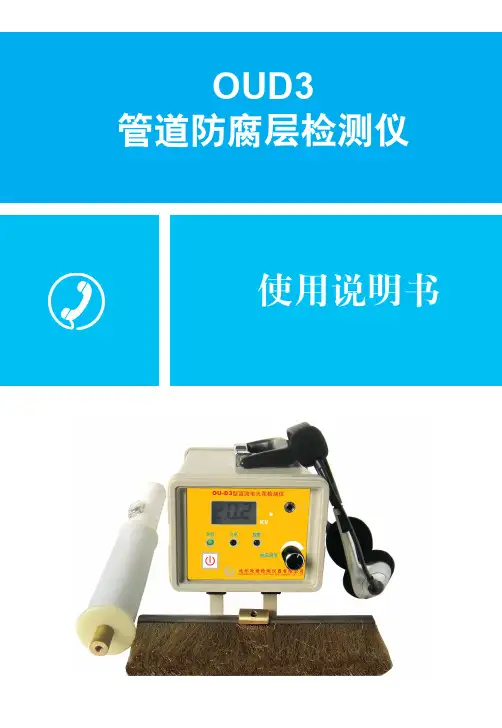

目录1. 概述 (1)2. 技术参数 (1)3. 检测原理及结构简述 (1)4. 操作步骤 (3)5. 充电 (4)6. 注意事项 (5)7. 检测电压附表 (6)8. 仪器装箱单 (7)9. 售后服务 (7)沧州欧谱OU-D3管道防腐层检测仪 一、概述OU-D3电火花检测仪是用于检测金属基体上涂层质量的专用仪器，使用本仪器可以对金属基体上不同厚度的搪玻璃、玻璃钢、环氧煤沥青和橡胶里层等涂层进行质量检测。

当涂层有质量问题时,如出现针孔、气泡、砂眼或裂纹，仪器将发出明亮的电火花，同时声光报警。

OU-D1交流型，直接用220V供电。

OU-D2直流型、OU-D3直流液晶型是用锂电池供电，（该电池具有容量大、寿命长、重量轻、无污染、无记忆效应，可快速充放电等优点）故特别适用于野外作业。

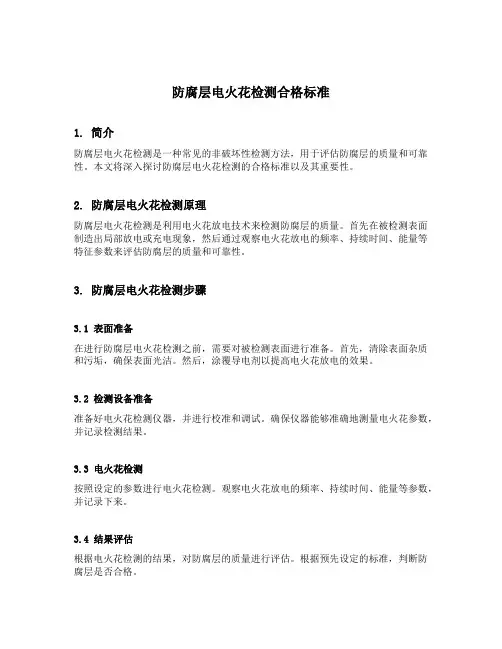

防腐层电火花检测合格标准1. 简介防腐层电火花检测是一种常见的非破坏性检测方法，用于评估防腐层的质量和可靠性。

本文将深入探讨防腐层电火花检测的合格标准以及其重要性。

2. 防腐层电火花检测原理防腐层电火花检测是利用电火花放电技术来检测防腐层的质量。

首先在被检测表面制造出局部放电或充电现象，然后通过观察电火花放电的频率、持续时间、能量等特征参数来评估防腐层的质量和可靠性。

3. 防腐层电火花检测步骤3.1 表面准备在进行防腐层电火花检测之前，需要对被检测表面进行准备。

首先，清除表面杂质和污垢，确保表面光洁。

然后，涂覆导电剂以提高电火花放电的效果。

3.2 检测设备准备准备好电火花检测仪器，并进行校准和调试。

确保仪器能够准确地测量电火花参数，并记录检测结果。

3.3 电火花检测按照设定的参数进行电火花检测。

观察电火花放电的频率、持续时间、能量等参数，并记录下来。

3.4 结果评估根据电火花检测的结果，对防腐层的质量进行评估。

根据预先设定的标准，判断防腐层是否合格。

4. 防腐层电火花检测合格标准4.1 放电频率根据经验和实验结果，防腐层电火花放电的频率应控制在一定范围内。

过低的频率可能表示防腐层质量不良，过高的频率可能会损害防腐层。

4.2 放电能量放电能量是评估防腐层质量的重要参数之一。

过低的放电能量可能无法充分检测防腐层的质量，过高的放电能量可能会导致防腐层破损。

4.3 放电持续时间放电持续时间也是评估防腐层质量的重要参数之一。

过短的放电持续时间可能意味着未能完全评估防腐层的质量，过长的放电持续时间可能会对防腐层造成损害。

4.4 其他参数除了以上三个主要参数外，还可以根据具体情况设定其他相关参数，如放电波形、放电间隔等。

这些参数的合理设定对于准确评估防腐层的质量非常重要。

5. 防腐层电火花检测的重要性防腐层电火花检测是评估防腐层质量的关键步骤之一。

通过电火花放电的方式可以直观地观察防腐层的质量，并能够及时发现潜在的质量问题。

JG-3直流电火花检测仪使用操作规程JG-3型直流电火花检测仪使用操作规程 JG-3型直流电火花检测仪使用操作规程JG-3型直流电火花检测仪，是用于检测金属防腐涂层质量的专用 JG-3型直流电火花检测仪，是用于检测金属防腐涂层质量的专用仪器，可以对不同厚度的搪玻璃、玻璃钢、环氧煤沥青和橡胶衬里等仪器，可以对不同厚度的搪玻璃、玻璃钢、环氧煤沥青和橡胶衬里等涂层进行质量检测，当防腐层有质量问题时，如出现针孔、气泡和裂涂层进行质量检测，当防腐层有质量问题时，如出现针孔、气泡和裂纹，仪器将发出明亮的电火花，同时仪器声音报警，特别适用于野外纹，仪器将发出明亮的电火花，同时仪器声音报警，特别适用于野外作业。

作业。

一、使用范围一、使用范围该仪器适用于石油、化工、橡胶、搪瓷行业，对防腐涂层管道、橡胶、搪瓷行业，对防腐涂层防腐涂层管件、防腐涂层法兰等有较好的的检测结果，是用来检测金防腐涂层防腐涂层是用来检测金属防腐涂层质量的必备工具之一。

属防腐涂层质量的必备工具之一。

二、性能参数二、性能参数1、适用检测厚度:0.2-10mm。

1、适用检测厚度:0.2-10mm。

2、高压探棒:2kv-30kv(?5%)、无级连续可调。

2、高压探棒:2kv-30kv(?5%)、无级连续可调。

3、低压探棒:0.4kv-6kv(?5%)、无级连续可调。

3、低压探棒:0.4kv-6kv(?5%)、无级连续可调。

4、消耗功率:约6w。

4、消耗功率:约6w。

5、直流供电:12v. 5、直流供电:12v.三、操作规程三、操作规程1、仪器部件名称和功能 1、仪器部件名称和功能3.1.1、高压指示表:其数值直接指示输出的高压(kv)。

kv3.1.2、高压调节钮:调节高压输出的强弱，以适应不同防腐层检察高压调节钮:调节高压输出的强弱，以适应不同防腐层检察需要。

需要。

3.1.3、功能选择开关:具有工作、关、充电三挡功能。

功能选择开关:具有工作、关、充电三挡功能。
