使用Ansys Workbench进行谐响应分析的基本流程 坐倚北风

ANSYS中的模态分析与谐响应分析模态分析是分析结构的动力特性，与结构受什么样的荷载没有关系，只要给定了质量、弹性模量、泊松比等材料参数，并施加了边界约束就可以得到此状态下的各阶自振频率和振型（也称为模态）。

谐响应分析是分析结构在不同频率的简谐荷载作用下的动力响应，是与结构所受荷载相关的，只是结构所受荷载的都是简谐荷载，而且荷载频率的变化范围在谐响应分析时要给出来。

比如，在ANSYS谐响应分析中要给出这样的语句FK,3,FX,7071,7071 ！指定点荷载的实部和虚部（或者幅值和相位角）HARFRQ,0,2.5, ！指定荷载频率的变化范围，也就是说只分析结构所受频率从0到2.5HZ之间的荷载NSUBST,100, ！指定频率从0到2.5之间分100步进行计算这样，结构所受的这个点荷载的表达式实际上是F=(7071+i*7071)*exp(i*omiga*t) !式中omiga从0到2.5*2*3.1415926变化分析得到结果是各点物理量随频率变化的，但物理量的值一般为复数，包括实部的虚部，这可以从后处理LIST结点值看出来。

个人认为进行谐响应分析并不一定要先进行模态分析（也叫振型分析、振型分解等），而直接进行谐响应分析后查看结构的物理量随频率变化曲线时也会看到在结构的自振频率处响应会放大（共振）。

如果已经进行过模态分析的话，会发现谐响应分析时的共振频率和模态分析提到的自振频率是一致的。

但有些时候模态分析中得到的有些频率在谐响应分析的频响曲线里可能很不明显。

因此，只能说在谐响应分析前进行一下模态分析可以对结构的自振特性有个了解，以便验证谐响应分析结果是否合理。

另外，谐响应分析应该是频域分析方法的一个部分。

对于相地震那样的时间过程线，直接进行时域分析（ANSYS里用暂态分析）可得到结构随时间的响应。

而如果进行频域分析，就应该通过傅立叶变换把时域地震曲线变为由多个简谐荷载的叠加，然后再以此简谐荷载做为谐响应分析时的荷载进行谐响应分析，最后再对谐响应分析得到的结果进行傅立叶逆变换得到时域的结果。

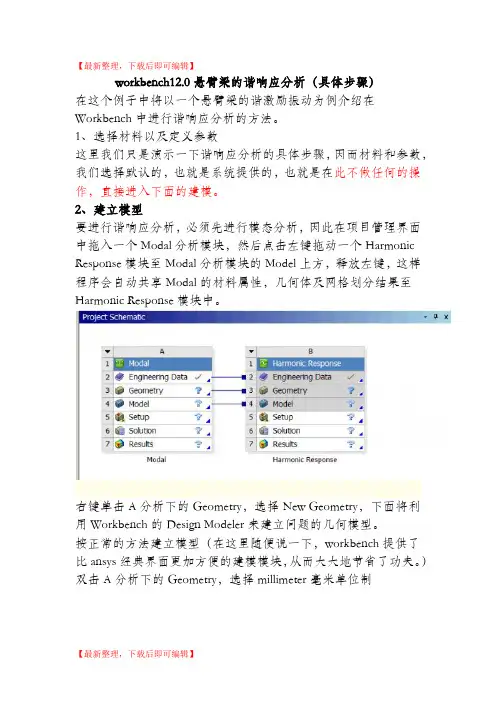

【最新整理，下载后即可编辑】workbench12.0悬臂梁的谐响应分析（具体步骤）在这个例子中将以一个悬臂梁的谐激励振动为例介绍在Workbench中进行谐响应分析的方法。

1、选择材料以及定义参数这里我们只是演示一下谐响应分析的具体步骤，因而材料和参数，我们选择默认的，也就是系统提供的，也就是在此不做任何的操作，直接进入下面的建模。

2、建立模型要进行谐响应分析，必须先进行模态分析，因此在项目管理界面中拖入一个Modal分析模块，然后点击左键拖动一个Harmonic Response模块至Modal分析模块的Model上方，释放左键，这样程序会自动共享Modal的材料属性，几何体及网格划分结果至Harmonic Response模块中。

右键单击A分析下的Geometry，选择New Geometry，下面将利用Workbench的Design Modeler来建立问题的几何模型。

按正常的方法建立模型（在这里随便说一下，workbench提供了比ansys经典界面更加方便的建模模块，从而大大地节省了功夫。

）双击A分析下的Geometry，选择millimeter毫米单位制点击sketching，出现下面的界面然后点击Z轴，即在x-y面上作图接着点击circle其实这里设置不设置对称都行，不影响分析效果，我们设置一下长度点击dimensions然后直接在图形中点击两条线，会出现两个尺寸D2接着修改尺寸，如下图所示D2=40mm然后点击extrude接着在输入Depth=400mm最后点击Generate至此模型建立完毕我们的模型就建立好了。

从上面的步骤大家也可以了解到在Workbench中创建梁的一般步骤。

点击右上角的关闭按钮，此模型已保存在分析文件中了。

下面进入模态分析。

3. 模态分析双击Model单元进入分界面。

点击Solid接着观察左下角定义材料属性为默认的Structure Steel。

也就是此处不做任何改动。

ANSYS中的模态分析与谐响应分析模态分析是分析结构的动力特性，与结构受什么样的荷载没有关系，只要给定了质量、弹性模量、泊松比等材料参数，并施加了边界约束就可以得到此状态下的各阶自振频率和振型（也称为模态）。

谐响应分析是分析结构在不同频率的简谐荷载作用下的动力响应，是与结构所受荷载相关的，只是结构所受荷载的都是简谐荷载，而且荷载频率的变化范围在谐响应分析时要给出来。

比如，在ANSYS谐响应分析中要给出这样的语句FK,3,FX,7071,7071 ！指定点荷载的实部和虚部（或者幅值和相位角）HARFRQ,0,2.5, ！指定荷载频率的变化范围，也就是说只分析结构所受频率从0到2.5HZ之间的荷载NSUBST,100, ！指定频率从0到2.5之间分100步进行计算这样，结构所受的这个点荷载的表达式实际上是F=(7071+i*7071)*exp(i*omiga*t) !式中omiga从0到2.5*2*3.1415926变化分析得到结果是各点物理量随频率变化的，但物理量的值一般为复数，包括实部的虚部，这可以从后处理LIST结点值看出来。

个人认为进行谐响应分析并不一定要先进行模态分析（也叫振型分析、振型分解等），而直接进行谐响应分析后查看结构的物理量随频率变化曲线时也会看到在结构的自振频率处响应会放大（共振）。

如果已经进行过模态分析的话，会发现谐响应分析时的共振频率和模态分析提到的自振频率是一致的。

但有些时候模态分析中得到的有些频率在谐响应分析的频响曲线里可能很不明显。

因此，只能说在谐响应分析前进行一下模态分析可以对结构的自振特性有个了解，以便验证谐响应分析结果是否合理。

另外，谐响应分析应该是频域分析方法的一个部分。

对于相地震那样的时间过程线，直接进行时域分析（ANSYS里用暂态分析）可得到结构随时间的响应。

而如果进行频域分析，就应该通过傅立叶变换把时域地震曲线变为由多个简谐荷载的叠加，然后再以此简谐荷载做为谐响应分析时的荷载进行谐响应分析，最后再对谐响应分析得到的结果进行傅立叶逆变换得到时域的结果。

ANSYS中的模态分析与谐响应分析模态分析是分析结构的动力特性，与结构受什么样的荷载没有关系，只要给定了质量、弹性模量、泊松比等材料参数，并施加了边界约束就可以得到此状态下的各阶自振频率和振型（也称为模态）。

谐响应分析是分析结构在不同频率的简谐荷载作用下的动力响应，是与结构所受荷载相关的，只是结构所受荷载的都是简谐荷载，而且荷载频率的变化范围在谐响应分析时要给出来。

比如，在ANSYS谐响应分析中要给出这样的语句FK,3,FX,7071,7071 ！指定点荷载的实部和虚部（或者幅值和相位角）HARFRQ,0,2.5, ！指定荷载频率的变化范围，也就是说只分析结构所受频率从0到2.5HZ之间的荷载NSUBST,100, ！指定频率从0到2.5之间分100步进行计算这样，结构所受的这个点荷载的表达式实际上是F=(7071+i*7071)*exp(i*omiga*t) !式中omiga从0到2.5*2*3.1415926变化分析得到结果是各点物理量随频率变化的，但物理量的值一般为复数，包括实部的虚部，这可以从后处理LIST结点值看出来。

个人认为进行谐响应分析并不一定要先进行模态分析（也叫振型分析、振型分解等），而直接进行谐响应分析后查看结构的物理量随频率变化曲线时也会看到在结构的自振频率处响应会放大（共振）。

如果已经进行过模态分析的话，会发现谐响应分析时的共振频率和模态分析提到的自振频率是一致的。

但有些时候模态分析中得到的有些频率在谐响应分析的频响曲线里可能很不明显。

因此，只能说在谐响应分析前进行一下模态分析可以对结构的自振特性有个了解，以便验证谐响应分析结果是否合理。

另外，谐响应分析应该是频域分析方法的一个部分。

对于相地震那样的时间过程线，直接进行时域分析（ANSYS里用暂态分析）可得到结构随时间的响应。

而如果进行频域分析，就应该通过傅立叶变换把时域地震曲线变为由多个简谐荷载的叠加，然后再以此简谐荷载做为谐响应分析时的荷载进行谐响应分析，最后再对谐响应分析得到的结果进行傅立叶逆变换得到时域的结果。

ANSYS谐响应分析谐响应分析是用于确定线性结构在受正弦载荷作用时的稳态响应，目的是计算出结构在几种频率下的响应，并得到响应随频率变化的曲线。

其输入为已知大小和频率的谐波载荷（力、压力和强迫位移）；同一频率的多种载荷，可以是相同或不相同的。

其输出为每一个自由度上的谐位移，通常和施加的载荷不同；或其它多种导出量，例如应力和应变等。

谐响应分析能预测结构的持续动力特性，从而验证设计能否成功地克服共振、疲劳，以及其他受迫振动引起的不良影响。

同时，通过谐响应分析可以用来探测共振响应；可以确定一个给定的结构能否能经受住不同频率的各种正弦载荷（例如：以不同速度运行的发动机）。

谐响应分析有三种求解方法:完整法、缩减法及模态叠加法。

三种方法都有其相应的适用条件。

这里主要介绍模态叠加法。

模态叠加法是通过对模态分析得到的振型乘上因子并求和计算出结构的响应，是所有求解方法中最快的。

使用何种模态提取方法主要取决于模型大小和具体的应用场合。

模态叠加法可以使解按结构的固有频率聚集，可产生更平滑且更精确的响应曲线图，同时可以包含预应力效果。

（对于机械结构来看，预应力含义为预先使其产生应力，其好处是可以提高构造本身刚性，减少振动和弹性变形，改善受拉模块的弹性强度，提高结构的抗性。

）有预应力的谐响应分析可用缩减法和模态叠加法进行。

对于有预应力的谐响应分析，为了在模态叠加法谐响应分析中包含预应力效果，必须首先进行有预应力的模态分析。

在完成了有预应力模态分析后，就可以像一般的模态叠加法那样进行分析了。

而对于对于有预应力的模态分析，由于结构预应力会改变结构的刚性，因此预应力结构模态分析是结构设计中必须考虑的因素。

预应力模态分析步奏与常规模态分析大致相同，其差别在于:（1）先对造成预应力的外力进行静力分析；（2）在静力分析和模态求解中打开PSTRES，on命令，表示考虑了预应力效应。

模态叠加法进行谐响应分析的步骤如下：一、建模1）只能用线性的单元和材料，忽略各种非线性的性质。

§2.1谐响应分析的定义与应用任何持续的周期载荷将在结构系统中产生持续的周期响应（谐响应）。

谐响应分析是用于确定线性结构在承受随时间按正弦（简谐）规律变化的载荷时的稳态响应的一种技术。

分析的目的是计算出结构在几种频率下的响应并得到一些响应值（通常是位移）对频率的曲线。

从这些曲线上可以找到“峰值”响应，并进一步观察峰值频率对应的应力。

该技术只计算结构的稳态受迫振动，而不考虑发生在激励开始时的瞬态振动。

（见图1）。

谐响应分析使设计人员能预测结构的持续动力特性，从而使设计人员能够验证其设计能否成功地克服共振、疲劳，及其它受迫振动引起的有害效果。

图1（a）典型谐响应系统。

F0及ω已知，u0和Φ未知。

（b）结构的瞬态和稳态动力学响应。

谐响应分析是一种线性分析。

任何非线性特性，如塑性和接触（间隙）单元，即使定义了也将被忽略。

分析中可以包含非对称系统矩阵，如分析在流体─结构相互作用中问题（参见<<ANSYS耦合场分析指南>>的第5章）。

谐响应分析也可以分析有预应力结构，如小提琴的弦（假定简谐应力比预加的拉伸应力小得多）。

§2.2谐响应分析中用到的命令建模过程与执行谐响应分析可以使用其它类型分析相同的命令。

同样，无论进行何种类型的分析，均可以从用户图形界面（GUI）中选择等效的选项来建模和求解。

在后面的“谐响应分析实例（命令或批处理方式）”中，将会给出进行一个谐响应分析需要执行的命令（GUI方式或者批处理方式运行ANSYS时用到的）。

而“谐响应分析实例（GUI方式）”则描述了如何用ANSYS用户图形界面的菜单执行同样实例分析的过程。

（要了解如何用命令和用户图形界面进行建模，请参阅《ANSYS建模与网格指南》）。

《ANSYS命令参考手册》中有更为详细的ANSYS命令说明，它们是按字母顺序进行组织的。

§2.3三种求解方法谐响应分析可采用三种方法：完全法（Full）、缩减法（Reduced）、模态叠加法（Mode Superposition）。

ansys19装配体谐响应分析在工程结构的计算中，通常会将复杂的几何体按照一定的几何特征表达为数学形式的零件。

在这个过程中，我们往往需要对不同零部件间的约束关系进行精确描述，才能得到更准确、完善的模型。

但是现实生活中的物理量与计算机软件计算出来的数值并非严格吻合，两者之间总会存在误差。

为了提高计算效率，研究人员通常使用各种方法减少误差，而其中有一类叫做装配体谐响应分析的方法。

ansys 分析装配体时常用的方法有多种，比如基于共享体的装配体有限元分析方法、动力响应有限元分析方法等。

此处主要介绍前两种，即基于共享体的装配体有限元分析方法和基于动力响应的装配体有限元分析方法。

1.基于共享体的装配体有限元分析方法在 ansys 建模过程中首先要进行网格划分，划分好后就是确定单元类型、材质和位置等参数。

该方法首先创建共享体，然后将两个或多个零件作为一个整体来计算共享体。

由于在建立共享体之初便已经考虑好了所有约束条件，因此该装配体的质心、约束矩阵等都相对简单，并且较易获取。

其缺点则是与单独的零件无异，计算过程过于繁琐；另外由于每个部件具有独立的坐标系，因此在进行动态求解的过程中容易产生干涉问题。

2.基于动力响应的装配体有限元分析方法 ansys 可以根据装配关系和材料属性，对各零件进行单独分析，也可以统一创建一个大型装配体，从而消除各零件间的约束。

此外，该装配体内的所有零件均可单独移动或改变尺寸，只要修改相应的零件的相互关系即可，这样既能保证计算速度又能保持模型的准确性。

在该方法中，对模型进行分析首先需要划分网格，最终的网格划分图见下图所示：此外，对装配体的仿真计算是否成功还需要检验其仿真结果的正确性。

这里有两种方法：其一是单独对某个零件进行单独的仿真，并通过测试曲线与计算机模拟输出曲线进行对比，若发现两者重合，则说明仿真结果没错，反之则代表仿真结果不准确。

ANSYSWorkbench正弦响应分析之详细版这是 ANSYS 工程实战第 42 篇文章问题描述：正弦分析选用的项目模块为谐响应分析（Harmonic Response），这里对谐响应分析的关键知识点和正弦分析具体分析步骤和方法进行了详细介绍。

1. 谐响应分析理论介绍1.1 谐响应分析的定义谐响应分析是用于确定线性结构在承受一个或多个随时间按正弦（简谐）规律变化的载荷时稳态响应的一种技术。

1.2 谐响应分析的目的谐响应分析的目的是计算出结构在几种频率下的响应并得到一些响应值对频率的曲线（如位移对频率曲线），从这些曲线上可以找到“峰值”响应，并进一步考察频率对应的应力。

1.3 谐响应分析的输入条件谐响应分析的输入条件：相同频率的多种载荷。

1.4 谐响应分析的运算求解方法谐响应分析的运算求解方法包括完全法（Full）和模态叠加法(Mode Superposition)。

完全法是一种最简单的方法，不需要先进行模态分析，但求解更耗时，对于复杂结构，8核并行运算，一般计算时间在3h以上。

模态叠加法是 Workbench 谐响应计算的默认求解方法，从模态分析中叠加模态振型。

采用模态叠加法进行谐响应分析时，首先需要自动进行一次模态分析，虽然首先进行的是模态分析，但谐响应部分的求解仍然比完全法快的多。

一般对于复杂结构，8核并行运算，谐响应部分的计算时间小于0.5h。

2. 用完全法进行正弦分析的分析步骤及设置2.1 插入响应模块完全法进行正弦分析时直接将 Analysis Systems 下的 Harmonic Response 谐响应模块拉到项目管理区中或者直接引用项目管理区中模态分析的模型（Model），如图 1 所示。

图 1 插入响应模块2.2 三维模型导入及处理在 Inventor 软件中对行波管进行建模，经过模型干涉检查合格后，将建立好的模型生成stp 格式，导入到有限元软件ANSYS Workbench 中，行波管模型如图 2 所示，包括底板、包装件、电子枪、收集极和高频等组件。

谐响应分析步骤full（完全法）允许定义各种类型的荷载；预应力选项不可用；reduced（缩减法）可以考虑预应力；只能施加单元荷载（压力，温度等）modesuperpos'n（模态叠加法）通过对模态分析的道德振型（特征向量）乘以因子并求和来计算出结果的响应，可以包含预应力，可以考虑振型阻尼，不能施加非零位移1Full法步骤第1步：载入模型Plot>Volumes第2步：指定分析标题并设置分析范畴1设置标题等UtilityMenu>File>ChangeTitleUtilityMenu>File>ChangeJobnameUtilityMenu>File>ChangeDirectory2选取菜单途径MainMenu>Preference,单击Structure,#.击OK第3步：定义单元类型MainMenu>Preprocessor>ElementType>Add/Edit/Delete,出现ElementTypes对话框，单击Add现LibraryofElementTypes对话框，选择StructuralSolid,再右滚动栏选择Brick20node95,然后单击OK,单击ElementTypes对话框中的Close按钮就完成这项设置了。

第4步：指定材料性能选取菜单途径MainMenu>Preprocessor>MaterialProps>MaterialModelso出现DefineMaterialModelBehavior对话框'在右侧Structura卜Linear>Elastic>lsotropic，指定材料的弹性模量和泊松系数,Structural>Density指定材料的密度，完成后退出即可。

第5步：划分网格选取菜单途径MainMenu>Preprocessor>Meshing>MeshTool,!l!现MeshTool对话框，一般采用只能划分网格，点击SmartSize,下面可选择网格的相对大小（太小的计算比较复杂，不一定能产生好的效果，一般做两三组进行比较），保留其他选项，单击Mesh出现MeshVolumes对话框，其他保持不变单击PickAll,完成网格划分。

八、谐响应分析8.1问题描述单自由度系统如图所示，质量m=1kg,弹簧刚度k=10000N/m，阻尼系数c=63，作用在系统上的激振力N t t f F F 2000,sin )(00==ω,ω为激振频率。

单自由度系统8.2求解步骤1、建立工作文件名和工作标题2、定义单元类型及实常数1）定义单元类型：Main Menu→Preprocessor→Element Type→Add/Edit /Delete。

弹出对话框，单击“Add”按钮；弹出对话框，在左侧列表中选“Structural Mass”，在右侧列表中选“3D mass 21”，单击“Apply”按钮；再在左侧列表中选“Combination”，在右侧列表中选“Spring-damper14”,单击“Ok”按钮；单击对话框的“Close”按钮。

2）定义实常数：Main Menu→Preprocessor→Real Constants→Add/Edit /Delete。

单击“Add”按钮，弹出对话框，在列表中选择“Type 1MASS21”，单击“OK”按钮，弹出对话框，在“MASSX”文本框中输入1，单击“OK”按钮；返回对话框，单击“Add”按钮，再次弹出对话框，在列表中选择“Type 2COMBIN14”，单击“OK”按钮，弹出图所示的对话框，在“K”文本框中输入10000，在“CV1”文本框中输入63，单击“OK”按钮；返回，单击“Close”按钮。

3、生成几何模型，划分网格1）创建节点：Main Menu→Preprocessor→Modeling→Create→Nodes→In ActiveCS。

弹出对话框，在“NODE”文本框中输入1，在“X,Y,Z”文本框中分别输入0,0,0，单击“Apply”按钮；在“NODE”文本框中输入2，在“X,Y,Z”文本框中分别输入1,0,0，单击“OK”按钮。

2）设置要创建单元的属性：Main Menu→Preprocessor→Modeling→Create →Elements→Elem Attributes。

/FILNAME, Beam,1 ！定义工作文件名。

/TITLE, Beam Analysis ！定义工作标题。

/PREP7!定义单元。

ET,1,BEAM188!定义材料属性。

MPTEMP,,,,,,,,MPTEMP,1,0MPDATA,EX,1,,2.1e5MPDATA,PRXY,1,,0.3MPTEMP,,,,,,,,MPTEMP,1,0MPDATA,DENS,1,,7.9e-6! 定义杆件截面■200。

SECTYPE, 1, BEAM, RECT, , 0 SECOFFSET, CENTSECDATA,10,10,0,0,0,0,0,0,0,0!建立几何模型。

K,1, ,, ,K,2,350,, ,!生成立柱。

LSTR, 1, 2!以上完成几何模型。

!以下进行网格划分。

FLST,5,1,4,ORDE,1FITEM,5,1CM,_Y,LINELSEL, , , ,P51XCM,_Y1,LINECMSEL,,_YLESIZE,_Y1, , ,50, , , , ,1 !定义单元大小。

!分配、划分平板结构。

LMESH, 1!分析类型施加载荷并求解。

ANTYPE,2 ！定义分析类型及求解设置。

MSAVE,0 ！模态提取方法。

MODOPT,LANB,40EQSLV,SPARMXPAND,40, , ,0 ！模态扩展设置。

LUMPM,0PSTRES,0MODOPT,LANB,40,0,0, ,OFF!施加约束。

FLST,2,2,3,ORDE,2FITEM,2,1FITEM,2,-2/GODK,P51X, , , ,0,ALL, , , , , ,!求解。

FINISH/SOL/STA TUS,SOLUSOLVE!以下进入谐响应分析模式。

*AFUN,DEG !指定角度单位为度。

FLST,2,1,1,ORDE,1FITEM,2,81/GOFINISH/SOL !重新进入ANSYS求解器。

ANTYPE,3 !分析类型为谐响应分析。
