机械系统设计课后答案【篇一：机械系统设计习题(有答案版)】：具有特定功能的、相互间具有一定联系的许多要素构成的一个整体，即由两个或两个以上的要素组成的具有一定结构和特定功能的整体都是系统。
2、机械系统的组成：1、动力系统。
2、执行系统。
3、传动系统。
4、操纵、控制系统。
5、支承系统。
6、润滑、冷却与密封系统。
3、产品设计类型：完全创新设计、适应性设计、变异性设计。
4、机械系统的设计要求：功能、适应性、可靠性、生产能力、使用经济性、成本六方面的要求。
5、产品的产生过程分哪几个阶段？产品策划---产品设计---产品生产---产品运转---产品报废或回收。
6、产品的设计过程分哪几个阶段？功能原理方案设计阶段---结构总体设计阶段---技术设计阶段第二章机械系统总体设计1、功能原理方案设计步骤设计任务-求总功能-总共能分解-寻求子功能解-原理解功能-评价与决策-最佳原理方案2、什么是“黑箱法”：根据系统的某种输入及要求获得某种输出的功能要求，从中寻找出某种物理效应或原理来实现输入-输出之间的转换，得到相应的解决方法，从而推求出“黑箱”的功能结构，使“黑箱”逐渐变成“灰箱”、“白箱”的一种方法。
3、功能元、功能结构功能元：在一个系统中，总功能可以分解为一些分功能，其中可以分解到最低层次的分功能，并且分解到最后不能再分解的基本功能单位叫做功能元。
功能结构：将总功能分解为分功能，并相应找出实现各分功能的原理方案，从而简化了实现总功能的原理构思。
反之，同一层次的功能单位组合起来，应能满足上一层次功能的要求，最后组合成的整体应能满足总功能的要求。
这种功能的分解和组合关系称为功能结构。
4、机械系统总体参数包括哪些性能参数、结构参数、尺寸参数、运动参数、动力参数。
5、七个标准公比为：1.06、1.12、1.26、1.41、1.58、1.78和2。
第三章执行系统设计1、执行系统的组成：由执行末端和与之相连的执行机构。
2、以机床执行轴机构——主轴组件为例介绍执行轴机构设计的内容和要求。

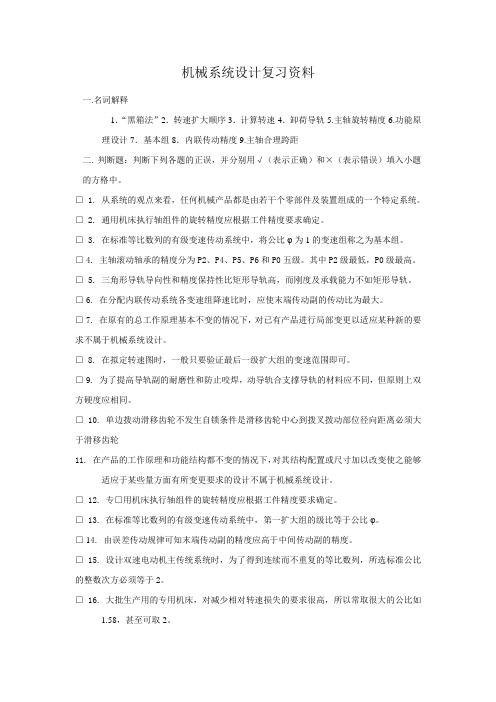

机械系统设计复习资料一.名词解释1．“黑箱法”2．转速扩大顺序3．计算转速4．卸荷导轨5.主轴旋转精度6.功能原理设计7．基本组8．内联传动精度9.主轴合理跨距二. 判断题：判断下列各题的正误，并分别用√（表示正确）和×（表示错误）填入小题的方格中。
□ 1.从系统的观点来看，任何机械产品都是由若干个零部件及装置组成的一个特定系统。
□ 2.通用机床执行轴组件的旋转精度应根据工件精度要求确定。
□ 3. 在标准等比数列的有级变速传动系统中，将公比φ为1的变速组称之为基本组。
□4.主轴滚动轴承的精度分为P2、P4、P5、P6和P0五级。
其中P2级最低，P0级最高。
□ 5. 三角形导轨导向性和精度保持性比矩形导轨高，而刚度及承载能力不如矩形导轨。
□6. 在分配内联传动系统各变速组降速比时，应使末端传动副的传动比为最大。
□7. 在原有的总工作原理基本不变的情况下，对已有产品进行局部变更以适应某种新的要求不属于机械系统设计。
□ 8. 在拟定转速图时，一般只要验证最后一级扩大组的变速范围即可。
□9. 为了提高导轨副的耐磨性和防止咬焊，动导轨合支撑导轨的材料应不同，但原则上双方硬度应相同。
□ 10. 单边拨动滑移齿轮不发生自锁条件是滑移齿轮中心到拨叉拨动部位径向距离必须大于滑移齿轮11.在产品的工作原理和功能结构都不变的情况下，对其结构配置或尺寸加以改变使之能够适应于某些量方面有所变更要求的设计不属于机械系统设计。
□ 12.专□用机床执行轴组件的旋转精度应根据工件精度要求确定。
□ 13. 在标准等比数列的有级变速传动系统中，第一扩大组的级比等于公比φ。
□ 14.由误差传动规律可知末端传动副的精度应高于中间传动副的精度。
□15. 设计双速电动机主传统系统时，为了得到连续而不重复的等比数列，所选标准公比的整数次方必须等于2。
□ 16. 大批生产用的专用机床，对减少相对转速损失的要求很高，所以常取很大的公比如1.58，甚至可取2。
第一章绪论重点：机械，机械系统的相关概念及学科中的位置。
难点：学习机械系统设计课程的重要性。
讲授提示与方法：回顾机械工程的发展历程，注重机械系统的整体性，提高学生对机械系统设计的认知程度。
1.1机械系统设计在机械工程科学中的地位及作用一、机械工程科学1.机械工程科学的定义：机械工程科学是研究机械产品（或系统）的性能、设计和制造的基础理论与技术的科学。
2.机械工程科学的组成：P1图1.1（1）机械学：机械设计过程（核心部分）；（2）机械制造：机械制造过程（基础部分）。
3.机械学所包含的内容：P3图1.5二、机械、机械系统、系统1.机械：关于机械的定义，目前尚无严格的定论，一般可归纳为：（1）须由两个以上的零、部件组成；（2）这些零、部件的运动部件，应按设计要求作确定的运动；（3）将外来的能源转变为有用的机械功。
【举例】机械产品：汽车、拖拉机、机床、钟表……2.系统：是指具有特定功能的、相互间具有一定联系的许多要素构成的一个整体。
即由两个或两个以上的要素组成的具有一定结构和特定功能的整体都是系统。
3.机械系统：由若干个零、部件及装置组成的，彼此间有机联系，并能完成特定功能的系统，称之为机械系统。
4.系统应具有下述特性：（1）目的性：完成特定的功能（2）相关性与整体性：1）相关性：各构成要素之间是相互联系的2）整体性：评价一个系统的好与坏要看该系统的整体功能（3）环境的适应性：系统对外部环境变化和干扰有良好适应性三、机械系统的组成：P4图1.61.动力系统：为系统提供能源（动力源）2.执行系统：是系统的执行输出部分3.传动系统：把运动和动力由动源传递给执行系统的中间环节4.操纵、控制系统：使前三者协调动作和运行5.支承系统：支承和联系各机件6.润滑、冷却与密封系统：四、机械系统的地位与作用几乎任何产品都离不开机械系统，它涉及到社会的各领域。
1.2机械系统设计的任务、基本原则及要求一、机械系统设计的任务及设计类型：1.机械系统设计的任务：是开发新的产品和改造老产品。
