2007~2008学年第一学期期末考试《机械设计基础》试卷（A ）标准答案和评分标准一、填空题：（每空1分，共22分）1、小于2、173、槽轮机构、棘轮机构、不完全齿轮机构、凸轮间歇运动机构。
（四者取其三）4、大径 中径 小径5、柔性 刚性6、压强（p ） 压强和速度的乘积（pv ）7、法向 轴向 端面8、摇杆 曲柄9、强度准则 耐热性准则10、偶数11、运动 制造二、、选择题：（每题1.5分，共18分）1、A2、C3、B4、C5、B6、B7、D8、B9、C 10、A 11、D 12、D三、、简答题：（共5题，共22分）1、所谓运动副是指能使两构件直接接触并能产生一定相对运动的联接。
（1分）两构件通过点或线接触而构成的运动副是高副；（1分）；两构件通过面接触而构成的运动副是低副。
（1分）2、齿轮常见的失效形式有：轮齿折断、齿面磨粒磨损、齿面点蚀、齿面胶合。
（2分）开式齿轮传动的计算准则是按按齿根弯曲疲劳强度进行设计。
（1分）闭式软齿面齿轮设计准则为：按齿面接触疲劳强度的设计公式确定齿轮的主要尺寸，然后再按齿根弯曲疲劳强度进行校核。
（1分）闭式硬齿面齿轮设计准则为：按齿根弯曲疲劳强度的设计公式确定齿轮的主要尺寸，然后再按齿面接触疲劳强度进行校核。
（1分）开式齿轮传动与闭式齿轮传动的主要失效形式不同，前者主要为齿面磨粒磨损和轮齿折断，一般不会出现疲劳点蚀，因而无需验算接触强度。
（1分）3、Q235——屈服强度为235Mpa 的普通碳素钢（1分）ZG310-570——铸钢，屈服强度为310MPa ，抗拉强度为570MPa .（1分）6208——内径为40mm 轻系列的深沟球轴承。
（1分）4、弹性滑动是由于带的紧边与送边拉力不等，使带的两边弹性变形不等所引起的微量相对滑动。
（1分）打滑是由于外载荷所引起的圆周力大于带与小带轮接触弧上的全部摩擦力，使带沿轮面发生全面滑动，从动轮转速急剧降低甚至不动。
（1分）弹性滑动使带传动的传动比不准确（1分）；而打滑不仅使带丧失工作能力，而且使带急剧磨损发热。

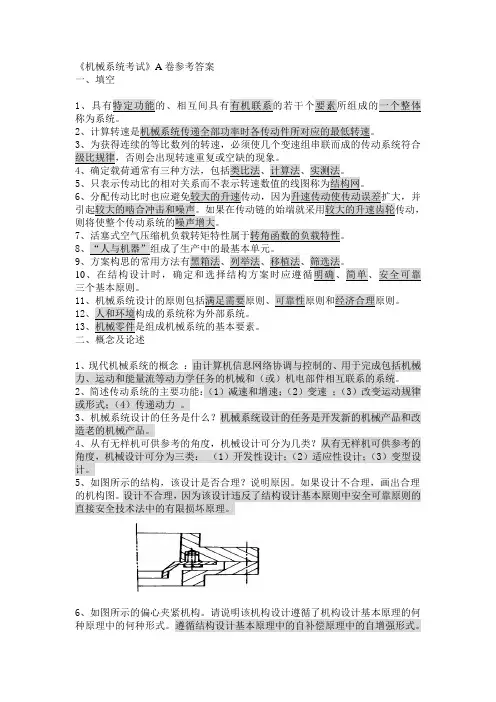

《机械系统考试》A卷参考答案一、填空125678910三个基本原则。
1112131、现代机械系统的概念：由计算机信息网络协调与控制的、用于完成包括机械力、运动和能量流等动力学任务的机械和（或）机电部件相互联系的系统。
2、简述传动系统的主要功能：（1）减速和增速；（2）变速；（3）改变运动规律或形式；（4）传递动力。
3、机械系统设计的任务是什么？机械系统设计的任务是开发新的机械产品和改造老的机械产品。
4、从有无样机可供参考的角度，机械设计可分为几类？从有无样机可供参考的角度，机械设计可分为三类：（1）开发性设计；（2）适应性设计；（3）变型设计。
5、如图所示的结构，该设计是否合理？说明原因。
如果设计不合理，画出合理的机构图。
设计不合理，因为该设计违反了结构设计基本原则中安全可靠原则的直接安全技术法中的有限损坏原理。
6、如图所示的偏心夹紧机构。
请说明该机构设计遵循了机构设计基本原理的何种原理中的何种形式。
遵循结构设计基本原理中的自补偿原理中的自增强形式。
7、根据机构在运动转换中的功能，可把各种机构分成几种类型？可把各种机构分成如下五类：（l）实现运动形式变换的机构；（2）实现运动合成与分解的机构；（3）实现运动轴线位置变换的机构；（4）实现转速变换的机构；（5）实现运动分支、连接、离合、过载保护等其它功能的机构或装置。
8、机械系统总体布局的基本要求是什么？（1）保证工艺过程的连续和流畅；（2）降低质心高度、减小偏置；（3）保证精度、刚度及抗振性等要求；（4）充分考虑产品系列化的发展要求；（5）结构紧凑，层次分明；（6）操作、维修、调整简便；（7）造型合理，实用美观；（8）提高人机系统整体的效能。
9、机械系统的载荷如何划分？按载荷的作用方式分：直接作用载荷，间接作用载荷；按零件发生变形的不同分：拉伸（压缩）载荷、弯曲载荷和扭转载荷；按载荷是否随时间变化分：静载荷，动载荷。
10、写出传动链各传动件误差反映到末端件的总转角误差公式及符号所代表的含义，并根据该公式推导出传动链误差传递的规律及设计传动链时应采取的措施。
课程编号：03000138北京理工大学2009～2010学年第2学期2008级机械设计基础期末试题A卷一、选择题（本题12分，每小题2分，把正确的代号填入括号中）1. 在轴系轴向固定设计中，两端单向固定方式适用于（ B ）的场合。
A 支撑跨距大，温升高B 支撑跨距较小，温升不高C 支撑跨距大，轴上安装件有对中要求D 对传动无特别要求2. 齿轮传动的齿面点蚀一般首先发生于齿轮啮合节线附近，是因为（ C ）。
A节线处啮合轮齿对数多齿面接触应力大B节线处啮合轮齿对数少齿面接触应力小C节线处啮合轮齿对数少齿面接触应力大D节线处啮合轮齿对数多齿面接触应力小3. 为避免凸轮实际廓线失真，在设计滚子推杆盘形凸轮机构时，正确方法是（ B ）。
A 增大滚子半径B增加基圆半径C减小基圆半径 D 增加从动件长度4. 普通V带传动的实际传动比与理论传动比不一致的根本原因是（ D ）。
A 带为弹性体发生弹性变形从而引起打滑B大小带轮的加工存在误差C 带传动中产生离心力引起带速波动D带传动本身存在的弹性滑动现象5. 在螺纹主要几何参数中，螺纹的公称直径是指（ A ）。
A 螺纹的大径B 螺栓小径C 螺纹中径D 螺纹大径和小径之和的均值6. 当蜗轮为主动件时要实现蜗杆传动自锁条件，应当满足（B ）条件。
A 蜗杆头数为1B 蜗杆导程角小于齿面当量摩擦角C 蜗杆传动比比较大时D 蜗杆导程角大于齿面当量摩擦角二、判断题（本题10分，每小题2分，下面的叙述如果正确填入T，错误填入F）1. 机械动平衡和静平衡实质相同，差别只在于平衡基面数量的不同。
（F ）2. 滚动轴承内圈孔与轴颈配合是采用的基轴制。
（ F ）3. 对心曲柄滑块机构没有急回特性所以不存在运动死点位置。
（F ）4. 有气密性要求的场合多采用可以自锁的三角螺纹。
（ F ）5. 提高蜗杆传动的效率，可以通过采用增加蜗杆头数方法来实现。
（T ）三、（本题8分）计算图示机构的自由度。
第一章绪论1、系统：具有特定功能的、相互间具有一定联系的许多要素构成的一个整体，即由两个或两个以上的要素组成的具有一定结构和特定功能的整体都是系统。
2、机械系统的组成：1、动力系统。
2、执行系统。
3、传动系统。
4、操纵、控制系统。
5、支承系统。
6、润滑、冷却与密封系统。
3、产品设计类型：完全创新设计、适应性设计、变异性设计。
4、机械系统的设计要求：功能、适应性、可靠性、生产能力、使用经济性、成本六方面的要求。
5、产品的产生过程分哪几个阶段？产品策划---产品设计---产品生产---产品运转---产品报废或回收。
6、产品的设计过程分哪几个阶段？功能原理方案设计阶段---结构总体设计阶段---技术设计阶段第二章机械系统总体设计1、功能原理方案设计步骤设计任务-求总功能-总共能分解-寻求子功能解-原理解功能-评价与决策-最佳原理方案2、什么是“黑箱法”：根据系统的某种输入及要求获得某种输出的功能要求，从中寻找出某种物理效应或原理来实现输入-输出之间的转换，得到相应的解决方法，从而推求出“黑箱”的功能结构，使“黑箱”逐渐变成“灰箱”、“白箱”的一种方法。
3、功能元、功能结构功能元：在一个系统中，总功能可以分解为一些分功能，其中可以分解到最低层次的分功能，并且分解到最后不能再分解的基本功能单位叫做功能元。
功能结构：将总功能分解为分功能，并相应找出实现各分功能的原理方案，从而简化了实现总功能的原理构思。
反之，同一层次的功能单位组合起来，应能满足上一层次功能的要求，最后组合成的整体应能满足总功能的要求。
这种功能的分解和组合关系称为功能结构。
4、机械系统总体参数包括哪些性能参数、结构参数、尺寸参数、运动参数、动力参数。
5、七个标准公比为：1.06、1.12、1.26、1.41、1.58、1.78和2。
6、公比φ、变速范围R n与级数Z间的关系。
Z=lgRn/lgφ+1第三章执行系统设计1、执行系统的组成：由执行末端和与之相连的执行机构。

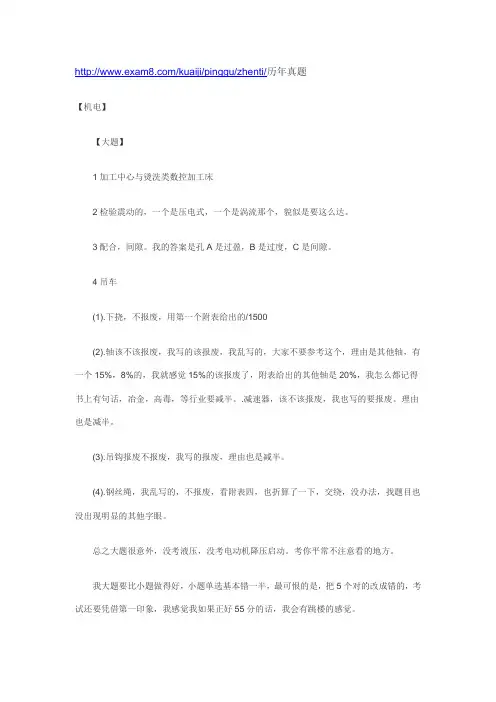

/kuaiji/pinggu/zhenti/历年真题【机电】【大题】1加工中心与烫洗类数控加工床2检验震动的，一个是压电式，一个是涡流那个，貌似是要这么达。
3配合，间隙。
我的答案是孔A是过盈，B是过度，C是间隙。
4吊车(1).下挠，不报废，用第一个附表给出的/1500(2).轴该不该报废，我写的该报废，我乱写的，大家不要参考这个，理由是其他轴，有一个15%，8%的，我就感觉15%的该报废了，附表给出的其他轴是20%，我怎么都记得书上有句话，冶金，高毒，等行业要减半。
.减速器，该不该报废，我也写的要报废。
理由也是减半。
(3).吊钩报废不报废，我写的报废，理由也是减半。
(4).钢丝绳，我乱写的，不报废，看附表四，也折算了一下，交绕，没办法，找题目也没出现明显的其他字眼。
总之大题很意外，没考液压，没考电动机降压启动。
考你平常不注意看的地方。
我大题要比小题做得好，小题单选基本错一半，最可恨的是，把5个对的改成错的，考试还要凭借第一印象，我感觉我如果正好55分的话，我会有跳楼的感觉。
【单选】1.有一个，我选择的密度。
2.变压器空载效率，0%(我自己想不通我为什么把这个题改成了95%以上，按逻辑推理都是0%，鬼上身了。
)3.一个步进电动机，选择脉冲电流，(我自己想不通为什么我把答案改成了直流，而且就在变压器哪里改的，实在明白原理)4.预热器影响最大的是低温腐蚀(我怎么都想不到我会改成高温，也是逻辑错误，都是预热了，肯定低温嘛，哎)5.压电，磁电的那个特点是，都有运动装置(都是机械能转换电能，我一下糊涂给改了，饿晕了)6.减压图，那个选择第二个，就是方框，里面一圆圈，(这题我又改错了，我发现A没有看到过，我改成了A)7.有一个是加热到一定温度，冷却，是退火，我看了我前面那个鬼是回火，我就把答案改了，我记得达江老师反复强调的是回火与淬火要一起，正火退火的区别，哎，因为只看了一遍，怪自己不坚定，一定要相信第一印象啊。
绝密★启用前江苏省2008年普通高校单独招生统一考试《机械专业综合理论》试卷答案及评分参考一、选择题（本大题共20题，每小题3分，共60分）二、判断题（本大题共15小题，每小题2分，满分30分，若命题正确，则在答题卡上将三、填空题（本大题共45空格，每格1分，满分45分） 36．间隙固溶体 0.0218 37．球粒 薄片 38．右移 降低 39．塑性 变形抗力 40．减小 减小 减小 41．直线往复 间歇进给42．重要（或主要）表面 次要表面 加工质量 43．9V 2A44．311)3/314sin(π+t 269.3 1.67×10-3 45．14.14V 0.283A46．0.25 4:2:1 一致 47．单 多48．公差带 基本尺寸 49． 大 小50． 接触 相对运动51． 从动轮的转向 传动比 52． 退刀槽 越程槽53． 低副 转动 移动 54． 大 小 55． 压力 流量四、问答题、作图题（本大题共10小题，满分为76分） 56．（本小题满分为9分，每格1分） （1）0.15（2）正火 消除锻造应力，改善切削加工性渗碳─淬火＋低温回火 提高表面硬度 回火马氏体 残余奥氏体（3）120金刚石圆锥体 成品及较薄57．（本小题满分为1分）558．（本小题满分为4分，每格1分）内圆表面外圆表面同轴度垂直度59．（本小题满分为7分，每格1分）主轴轴承孔装配基准平面孔自然时效人工时效60．（本小题满分为10分）解：(1) 3（1分）（2）3（1分）见图评分标准：画对一个死点位置两分，两个位置共四分（4分）（3）无（1分），有（1分）（4）曲轴（1分），偏心轮（1分）题60图61．（本小题满分为9分）r（1分）解：（1）见图，基圆（1分），标注出基圆半径（2）见图，标注出压力角（1分）（3）见图，画对位移曲线（1分），画时速度曲线（1分），画对加速度曲线（1分）等加速等减速中轻（3分）题61图62．（本小题满分为7分）见图评分标准：多、错或少一条线扣1分，扣满7分为止。
浙江工业大学２００7／２００8学年第二学期试卷 A 卷课程机械设计姓名班级学号一、单项选择题（每小题2分，共24分）1.设计键联接的几项主要内容是：a、按轴的直径选择键的剖面尺寸；b、按轮毂长度选择键的长度；c、按使用要求选择键的适当类型；d、对联接进行必要的强度校核。
在具体设计时，一般顺序是。
①b→a→c→d ②b→c→a→d ③a→c→b→d ④c→a→b→d2. A型普通平键与轴联接，键的尺寸为b×h×L＝14×9×63，则键的工作长度为。
①54mm ②63mm ③56mm ④49mm3.V带传动的小带轮最小直径d1取决于。
①带的型号②带的线速度③高速轴的转速④传动比4.带传动在工作时，设小带轮为主动，则带内拉应力的最大值是发生在。
①进入大带轮处②离开大带轮处③进入小带轮处④离开小带轮处5.某工作机械用转速为740γ/min的三相异步电动机通过V带传动来驱动，采用B型带，小带轮直径为125mm，大带轮直径为250mm, 现在需使工作机械的转速从380γ/min左右提高到495γ/min左右，较合理的措施是。
①更换电动机②减小主动轮直径③减小从动轮直径④增大主动轮直径6.和链传动相比较，V带传动其优点是。
①工作平稳、噪音小②承载能力大③寿命长④能保持准确的传动比7.节距是31.75mm、链号20A系列、双列、120节A级滚子链，它的标记是。
①TG31.75A×2-120 GB1243.1-83 ②TG3175A×2-120 GB1243.1-83③20A×2-120 GB1243.1-83 ④20A-2×120 GB1243.1-838.在一定转速下，要减轻链传动的运动不均匀性和动载荷，应。
①增大链条节距p和链轮齿数Z ②增大p，减小Z③减小p和Z ④减小p, 增大Z9.对于开式齿轮传动，在工作设计中，一般。
①按接触强度计算齿轮尺寸，再验算弯曲强度②只按接触强度③计算按弯曲强度计算齿轮尺寸，再验算接触强度④只按弯曲强度计算10.对闭式连续运转的蜗杆传动进行热平衡计算，其主要目的是为了。
江苏省2008普通高校单独招生统一考试机械专业综合理论试卷本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。
第Ⅰ卷1至4页，第Ⅱ卷5至16页。
两卷满分300分。
考试时间150分钟。
第Ⅰ卷（共90分）注意事项：1． 答第Ⅰ卷前，考生务必按规定填涂答题卡上的姓名姓名、准考证号等项目。
2． 用铅笔把答题卡上相应题号中的正确答案的标号涂黑。
答案不涂在答题卡上，成绩无效。
一、选择题（本大题共20小题，每小题3分，共60分，每小题列出四个选项中，只有一项符合题目要求的）1．1.淬火后导致工件尺寸变化的根本原因是 。
A . 相变 B . 工件结构 C .工件原始材料 D . 内应力 2.为便于切削，适当提高钢中 的含量，可增加钢的脆性。
A .S 、PB . Si 、MnC . S 、MnD .P 、Si3. M 是C 在α- Fe 中的过饱和固溶体。
当A 向M 转变时，体积要 。
A . 快速收缩 B . 不变 C . 膨胀 D . 缓慢收缩4．焊条电弧焊焊接电流的大小取决于 。
A ．焊条直径B ．焊接电流C ．接头形式D ．焊接位置 5．切削刀具上与工件已加工表面相对的表面是 。
A ．前面 B ．主后面 C ．副后面 D ．切削平面6．一次装夹工件后，工件与夹具或设备的可动部分一起相对于刀具或设备的固定部分所占据的每一个位置称为 。
A ．工位B ．安装C ．装夹D ．工步7．加工时用来确定工件在机床上或夹具中正确位置所使用的基准为 。
A ．工艺基准 B ．定位基准 C ．测量基准 D ．装配基准 8．精基准采用基准重合原则可以获得 。
A ．夹具设计简单B ．保证基准统一C ．切除余量均匀D ．避免基准不重合误差 9．一个空气介质平行板电容器,接到电压不变的直流电源上,在电容器两板中间位置插入厚度不计，面 积与原极板面积相同的金属扳,如图所示，则电容器的电容及所带电量为_______。
题9图 A ．电容增大 电量不变 B ．电容不变 电量不变C ．电容减小 电量减小D ．电容减小 电量不变10．长直导线AB 的一侧悬挂一闭合线圈，AB 与线圈在同一平 面内，如图所示；当滑动变阻器的滑片向上移动时，则________。

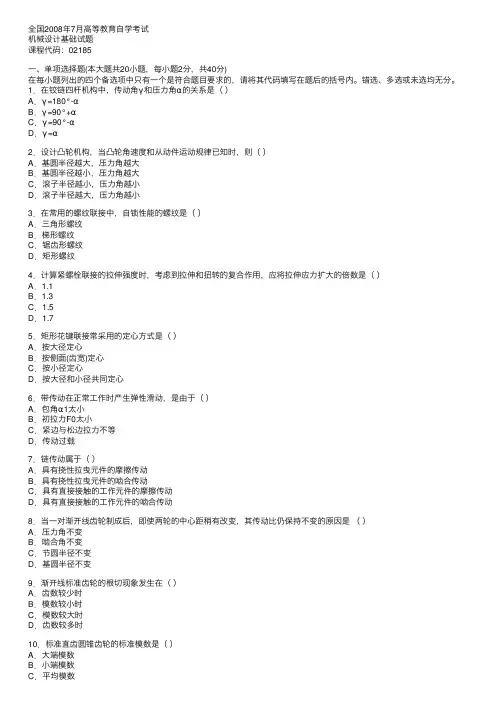

全国2008年7⽉⾼等教育⾃学考试机械设计基础试题课程代码：02185⼀、单项选择题(本⼤题共20⼩题，每⼩题2分，共40分)在每⼩题列出的四个备选项中只有⼀个是符合题⽬要求的，请将其代码填写在题后的括号内。
错选、多选或未选均⽆分。
1．在铰链四杆机构中，传动⾓γ和压⼒⾓α的关系是（）A．γ=180°-αB．γ=90°+αC．γ=90°-αD．γ=α2．设计凸轮机构，当凸轮⾓速度和从动件运动规律已知时，则（）A．基圆半径越⼤，压⼒⾓越⼤B．基圆半径越⼩，压⼒⾓越⼤C．滚⼦半径越⼩，压⼒⾓越⼩D．滚⼦半径越⼤，压⼒⾓越⼩3．在常⽤的螺纹联接中，⾃锁性能的螺纹是（）A．三⾓形螺纹B．梯形螺纹C．锯齿形螺纹D．矩形螺纹4．计算紧螺栓联接的拉伸强度时，考虑到拉伸和扭转的复合作⽤，应将拉伸应⼒扩⼤的倍数是（）A．1.1B．1.3C．1.5D．1.75．矩形花键联接常采⽤的定⼼⽅式是（）A．按⼤径定⼼B．按侧⾯(齿宽)定⼼C．按⼩径定⼼D．按⼤径和⼩径共同定⼼6．带传动在正常⼯作时产⽣弹性滑动，是由于（）A．包⾓α1太⼩B．初拉⼒F0太⼩C．紧边与松边拉⼒不等D．传动过载7．链传动属于（）A．具有挠性拉曳元件的摩擦传动B．具有挠性拉曳元件的啮合传动C．具有直接接触的⼯作元件的摩擦传动D．具有直接接触的⼯作元件的啮合传动8．当⼀对渐开线齿轮制成后，即使两轮的中⼼距稍有改变，其传动⽐仍保持不变的原因是（）A．压⼒⾓不变B．啮合⾓不变C．节圆半径不变D．基圆半径不变9．渐开线标准齿轮的根切现象发⽣在（）A．齿数较少时B．模数较⼩时C．模数较⼤时D．齿数较多时10．标准直齿圆锥齿轮的标准模数是（）A．⼤端模数B．⼩端模数C．平均模数D．求出平均模数后圆整所得的模数11．圆柱齿轮传动中，当齿轮直径不变，⽽减⼩齿轮的模数时，可以（）A．提⾼齿轮的弯曲强度B．提⾼齿⾯的接触强度C．改善齿轮传动的平稳性D．减少齿轮的塑性变形12．在闭式蜗杆传动设计中，除进⾏强度计算外，还必须进⾏（）A．磨损计算B．刚度计算C．热平衡计算D．稳定性计算13．蜗杆传动的正确啮合条件中，不正确的是（）A．mα1=mt2B．αα1=αt2C．β1=-β2D．螺旋线⽅向相同14．联轴器与离合器的主要作⽤是（）A．缓冲、减震B．传递运动和扭矩C．防⽌机器发⽣过载D．补偿两轴的不同⼼或热膨胀15．轴环的⽤途是（）A．作轴加⼯的定位⾯B．提⾼轴的强度C．使轴上零件获得轴向定位D．提⾼轴的刚度16．⼯作时既传递扭矩⼜承受弯矩的轴，称为（）A．⼼轴B．转轴C．传动轴D．柔性轴17．不完全液体润滑径向滑动轴承的主要失效形式为（）A．⼯作表⾯磨损与胶合B．轴承材料塑性变形C．⼯作表⾯点蚀D．轴承衬合⾦开裂18．型号为30312的滚动轴承，其类型名称为（）A．调⼼滚⼦轴承B．调⼼球轴承C．向⼼⾓接触球轴承D．圆锥滚⼦轴承19．滚动轴承基本额定动载荷所对应的基本额定寿命是（）A．106转B．5×106转C．107转D．25×107转20．在机械中安装飞轮，可以（）A．减⼩周期性速度波动B．消除周期性速度波动C．减⼩⾮周期性速度波动D．消除⾮周期性速度波动⼆、填空题(本⼤题共10⼩题，每⼩题1分，共10分)请在每⼩题的空格上填上正确答案。

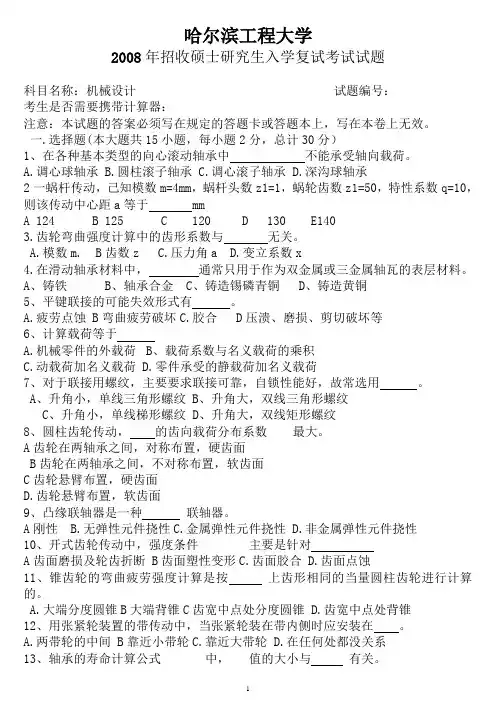

哈尔滨工程大学2008年招收硕士研究生入学复试考试试题科目名称：机械设计试题编号：考生是否需要携带计算器：注意：本试题的答案必须写在规定的答题卡或答题本上，写在本卷上无效。
一.选择题(本大题共15小题，每小题2分，总计30分）1、在各种基本类型的向心滚动轴承中不能承受轴向载荷。
A.调心球轴承B.圆柱滚子轴承C.调心滚子轴承D.深沟球轴承2一蜗杆传动，己知模数m=4mm，蜗杆头数z1=1，蜗轮齿数z1=50，特性系数q=10，则该传动中心距a等于 mmA 124B 125C 120D 130 E1403.齿轮弯曲强度计算中的齿形系数与无关。
A.模数m. B齿数z C.压力角a D.变立系数x4.在滑动轴承材料中，通常只用于作为双金属或三金属轴瓦的表层材料。
A、铸铁B、轴承合金C、铸造锡磷青铜D、铸造黄铜5、平键联接的可能失效形式有。
A.疲劳点蚀 B弯曲疲劳破坏C.胶合 D压溃、磨损、剪切破坏等6、计算载荷等于A.机械零件的外载荷B、载荷系数与名义载荷的乘积C.动载荷加名义载荷D.零件承受的静载荷加名义载荷7、对于联接用螺纹，主要要求联接可靠，自锁性能好，故常选用。
A、升角小，单线三角形螺纹B、升角大，双线三角形螺纹C、升角小，单线梯形螺纹D、升角大，双线矩形螺纹8、圆柱齿轮传动，的齿向载荷分布系数最大。
A齿轮在两轴承之间，对称布置，硬齿面B齿轮在两轴承之间，不对称布置，软齿面C齿轮悬臂布置，硬齿面D.齿轮悬臂布置，软齿面9、凸缘联轴器是一种联轴器。
A刚性 B.无弹性元件挠性C.金属弹性元件挠性 D.非金属弹性元件挠性10、开式齿轮传动中，强度条件主要是针对A齿面磨损及轮齿折断 B齿面塑性变形C.齿面胶合 D.齿面点蚀11、锥齿轮的弯曲疲劳强度计算是按上齿形相同的当量圆柱齿轮进行计算的。
A.大端分度圆锥B大端背锥C齿宽中点处分度圆锥 D.齿宽中点处背锥12、用张紧轮装置的带传动中，当张紧轮装在带内侧时应安装在。
中国南车股份有限公司2008年机修钳工技师理论知识考试试卷（A）注意事项：1．答卷前将装订线左边的项目填写清楚。
2．答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。
3．本份试卷共 5 道大题，满分 100 分，考试时间120 分钟。
一、填空题(请将正确答案填在横线空白处, 每空1分，共15题30分)1.工件以圆柱孔定位，刚性圆柱体定位元件的基本形式有和。
2.刚性联轴器根据其结构特点可分为式和式两大类。
3.大型机床多段拼接时，在接合面用连接，用定位。
4.减少辅助时间可有两个方面的工艺措施：一是直接减少辅助时间；二是将__________与__________重合。
5.精密刻线尺是上面刻有间隔为__________mm，且刻线间误差不大于__________mm的基准元件。
6.静压轴承是借助液压系统__________把压力油送到轴和轴承配合间隙中,利用液体的__________支承载荷的一种滑动轴承。
7.滚动轴承实现轴向预紧都是依靠轴承的__________作适当的__________位移。
8.铰刀的齿槽有__________和__________两种。
9.输送和压缩空气或各种气体的机械称为压缩机。
压缩机按工作原理可分为往复式、离心式、__________式、__________式压缩机四大类。
10.零件的密封试验按承受工作压力大小有__________法和__________法。
11.双作用叶片泵,当转子转一周,完成__________次吸油和__________次压油,所以径向力平衡。
12.在选择划线基准时，尽可能使基准与基准一致，以减少尺寸误差和换算手续。
13.评定旋转机械振动优劣的方式有_________和_________两种。
14.液压泵是由原动机带动，使________转变为油液的________的能量转换装置。
15.____________是全社会大力提倡的职业道德行为准则，是国家对人们职业行为的共同要求，是每个从业者应当遵守的共同的_____________。
武汉工业学院2007 –2008 学年第一学期期末考试答案（A卷）课程名称机械设计课程编号（3×10=30分）二、简答题（4×5=20分）1.答：可采取减小螺栓刚度或增大被联接件刚度的方法来降低应力幅。
1）适当增加螺栓的长度；2）采用减小螺栓杆直径的腰状杆螺栓或空心螺栓；3）在螺母下面安装弹性元件。
2. 答：带传动布置在高速级，圆锥齿轮传动布置在中间级，斜齿圆柱齿轮布置在低速级。
因为带传动运行平稳，具有缓冲吸振作用，并且能够起到过载保护电机的作用；一方面斜齿轮的承载能力比锥齿轮的承载能力强，而速度越低力矩越大；另一方面锥齿轮尺寸大时加工困难，因此锥齿轮宜布置在中间级而斜齿轮布置在低速级。
3. 答：图（B）结构能够形成流体动力润滑。
因为形成流体动力润滑的三个条件：（1）相对滑动的两表面间必须形成收敛的楔形空间；（2）被油膜分开两表面必须有足够的相对滑动速度，其运动方向必须使润滑油由大口流进，从小口流出；（3）润滑油必须有一定粘度，供油要充分。
图（A）不满足条件条件（1），图（C）不满足条件（2），图（B）三个条件都满足。
4．答：图（A）对支撑刚度有利。
因为图（A）的压力点靠近圆锥齿轮，因此圆锥齿轮的悬臂长度比图（B）的悬臂长度要短一些。
三、受力分析题（15分）（1）(3分) 试确定图示蜗杆副的螺旋线方向；在图上表示蜗轮蜗杆转动的方向；（2）(12分) 分别标出各轮的圆周力、轴向力和径向力的方向。
四、分析计算题 (本题20分)1）(7分)确定轴承的轴向支座反力派生轴向力F d1=0.7F r1=0.7×1000=700NF d2=0.7F r2=0.7×2060=1442N F d2+F ae =1442+880=2322N> F d1故轴承2被“放松”，轴承1“压紧”F a 2=F d2=1442NF a 1= F a 2+F ae =1442+880=2322N2）(8分)确定轴承的当量动载荷由上表知，F a 1/ F r 1=2322/1000=2.32>e, X 1=0.41，Y 1=0.85F a 2/ F r 2= 1442/2060=0.7>e, X 2=0.41，Y 2=0.85 P 1= f p (X 1F r 1+Y 1F a 1)=1.5(0.41×1000 +0.85×2322)=3576N P 2= f p (X 2F r 2+Y 2F a 2)=1.5(0.41×2060 +0.85× 1442)=3105N3）(5分)确定轴承的使用寿命因P 1> P 2，故用轴承P 1确定使用寿命小时小时000221763576104.335000601060103366>=⎪⎪⎭⎫ ⎝⎛⨯⨯⨯=⎪⎭⎫ ⎝⎛=εP C f n L t h 因此选用的轴承合适。
《机械设计基础》复习资料第一部分分类练习题一. 选择题1. 若两构件组成低副，则其接触形式为（ A ）。
A ．面接触；B ．点或线接触；C ．点或面接触；D ．线或面接触。
2. 四杆长度不等的双曲柄机构，若主动曲柄作连续匀速转动，则从动曲柄将作（ A ）。
A ．周期变速转动；B ．间歇转动；C ．匀速转动；D ．往复摆动。
3. 杆长不等的铰链四杆机构，若以最短杆为机架，则是（ D ）。
A ．曲柄摇杆机构；B ．双曲柄机构；C ．双摇杆机构；D ．双曲柄机构或双摇杆机构。
4. 铰链四杆机构的死点位置发生在( A )A.从动件和连杆共线位置；B.从动件和机架共线位置；C.主动件和连杆共线位置；D.主动件和机架共线位置。
5. 当对心曲柄滑块机构的曲柄为原动件时，机构有无急回特性和死点？ （ C ）A ．有急回特性、有死点；B ．有急回特性、无死点；C ．无急回特性、无死点；D ．无急回特性、有死点；6. 图示凸轮机构的推程运动角是多少？（AB 、CD 为以O 为圆心的圆弧） （ C ）A ．160°；B ．130° ；C ．120°；D ．110°。
7. 在下列凸轮机构中，从动件和凸轮的运动不在同一平面中的是（ D ）。
A ．直动滚子从动件盘形凸轮机构B ．摆动滚子从动件盘形凸轮机构C ．直动平底从动件盘形凸轮机构D ．摆动从动件圆柱凸轮机构 8. 铰链四杆机构中，若最短杆和最长杆长度之和小于其余两杆长度之和，且以最短杆为机架，则机构有（ B ）。
A 、一个曲柄，B 、两个曲柄，C 、无曲柄，D 、可能有一个也可能有两个。
9. 图（a ）为（ B ）；图（b ）为（ D ）。
A. 曲柄滑块机构B. 导杆机构C. 摇块机构D. 定块机构10. 凸轮机构从动件运动规律为等速运动规律时，机构受力（ 2 ）。
①无冲击②有刚性冲击 ③有柔性冲击④ 不确定冲击 11. 图示为凸轮机构在推程中从动件的位移线图，其从动件的运动规律为（ C ）。
B．链传动齿轮传动C．带传动链传动齿轮传动D．链传动带传动齿轮传动6．螺纹联接防松的根本问题在于（）。
A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度7．为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接类型应是（）。
A．螺栓联接 B. 双头螺柱联接C．螺钉联接 D. 紧定螺钉联接8．齿面硬度HB≤350HBS的闭式钢制齿轮传动中，主要失效形式为（）。
A．齿面磨损 B．齿面点蚀C．齿面胶合 D. 轮齿折断9.不完全液体润滑滑动轴承，验算]pv 是为了防止轴承（）。
[pvA. 过度磨损B. 过热产生胶合C. 产生塑性变形D. 发生疲劳点蚀10、对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（）。
A．两端固定 B．两端游动C．一端固定一端游动 D．A，B，C均可以11、在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d1取标准，其目的是（）。
A．限制加工蜗杆的刀具数量B．限制加工蜗轮的刀具数量并便于刀具的标准化C．为了装配方便D．为了提高加工精度12、工作时承受弯矩并传递转矩的轴称为（）。
A、转动心轴B、转轴C、传动轴D、固定心轴13、普通平键的主要失效是（）。
A．工作面被压溃或键被剪断B．工作面产生胶合破坏C. 工作面产生过度磨损D．键被弯曲折断14、带传动产生弹性滑动的原因是由于（）。
A、带不是绝对挠性体B、带与带轮间的摩擦系数偏低C、带绕过带轮时产生离心力D、带的紧边与松边拉力不等15、非液体摩擦滑动轴承正常工作时，其工作面的摩擦状态是（）。
A、完全液体摩擦状态B、干摩擦状态C、边界摩擦或混合摩擦状态D、不确定二、标准件（4题共12分，每小题3分）1、请按GB/T 5781-2000标准标注出：公称直径为16mm、长60mm全螺纹六角头螺栓；并按GB/T 41-2000的标准标注出与该螺栓配合使用的不经表面处理的普通粗牙六角螺母。
2008年1、机构的自由度就是构件的自由度。
( )2、复合铰链与移动副无关。
( )3、曲柄摇杆机构的行程速比系数K 不可能等于1。
( )4、铰链四杆机构中，若存在曲柄，其曲柄一定是最短杆。
( )5、曲柄滑块机构一定具有急回运动性质。
( )6、平底直动从动件凸轮机构，其压力角为90°。
( )7、凸轮机构中，基圆半径越小，则压力角越大。
( )8、凡是有滚子的地方都存在局部自由度。
( )9、同一模数和同一压力角，但不同齿数的两个，可以使用一把齿轮刀具进行齿轮加工。
( ) 10、圆锥齿轮的当量齿数为δ3VCOS Z Z =。
( )11、设计V 带传动时，适当增大带轮直径是减少带根数的措施之一。
（ ） 12、为了提高滚子链传动的平稳性，设计时通常将链条节数取为偶数，而将链轮齿数取为奇数。
（ ） 13、设计圆柱齿轮传动时，通常使小齿轮的齿宽略大于大齿轮的齿宽，主要目的是为了提高小齿轮的强度。
（ ）14螺纹联接中，有时在一个螺栓上拧上两个螺母，目的是为了增加受载螺纹的圈数，有利于提高螺栓的强度。
（ ）15、工作面磨损不是普通平键联接的主要失效形式。
（ ） 16、万向联轴器既能用于两轴线有较大角位移的场合，也能用于有较大径向位移的场合。
（ ） 17、滚柱式定向离合器只能单方向传递转矩，且从动端的转速可超过主动端的转速。
（ ）18、现有A 、B 两个圆柱形螺旋弹簧，A 弹簧的中径D 2大于B 弹簧的，其他条件相同，则在相同的外载F 作用下B 弹簧的变形大一些。
（ ）1、试计算图示（注意：若有复合铰链、局部自由度或虚约束，必须明确指出；必须先列出自由度的计算公式，再代入数值进行计算）。
2、图示为凸轮机构从动件的速度线图，试画出加速度线图，并指出何处发生刚性冲击？又何处发生柔性冲击？3、如图所示的曲柄滑块机构，请画出C 处的压力角α和传动角γ。
注：① 作图过程可不作文字说明，但应保留作图线； ② α、γ只需标出，不必度量。
