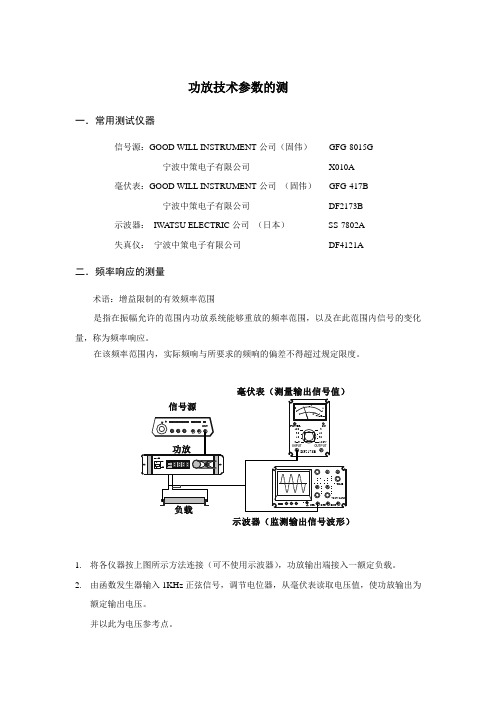

功放技术参数的测一．常用测试仪器信号源：GOOD WILL INSTRUMENT公司（固伟）GFG-8015G宁波中策电子有限公司X010A毫伏表：GOOD WILL INSTRUMENT公司（固伟）GFG-417B宁波中策电子有限公司DF2173B示波器：IWATSU ELECTRIC公司（日本）SS-7802A失真仪：宁波中策电子有限公司DF4121A二．频率响应的测量术语：增益限制的有效频率范围是指在振幅允许的范围内功放系统能够重放的频率范围，以及在此范围内信号的变化量，称为频率响应。
在该频率范围内，实际频响与所要求的频响的偏差不得超过规定限度。
1.将各仪器按上图所示方法连接（可不使用示波器），功放输出端接入一额定负载。
2.由函数发生器输入1KHz正弦信号，调节电位器，从毫伏表读取电压值，使功放输出为额定输出电压。
并以此为电压参考点。
3.缓慢调节信号源上的频率旋钮，从功放规定的频率下限至频率上限，其输出电压变化范围不得超过±3dB。
4.若连接示波器，看观测输出电压波形。
三．失真度的测量理想的放大器应该是把输入的信号放大后，毫无改变的还原出来。
但是由于各种原因经功放放大后的信号与输入信号相比较，往往产生了不同程度的畸变，这个畸变就是失真。
用百分比表示，其数值越小越好。
1.将各仪器按上图所示方法连接，功放输出端接入额定负载。
2.由函数发生器输入1KHz正弦信号，调节电位器，使功放输出为额定电压。
3.对失真仪进行相对电平（0 dB）校准。
4.测量失真度，读出并记录此测量值。
5.可使用示波器监测输出波形是否异常。
四．输入灵敏度的测量输入灵敏度：功放在额定负载上，输出额定电压时的输入激励电压称为输入灵敏度。
毫伏表1毫伏表2(测量输入信号)(测量输出信号)1. 将各仪器按上图所示方法连接，将功放的输出接入额定负载(可不使用示波器)。
2. 由函数发生器输入1KHz 正弦信号。
3. 逐渐增大函数发生器输出电压，直到输出电平为额定值。

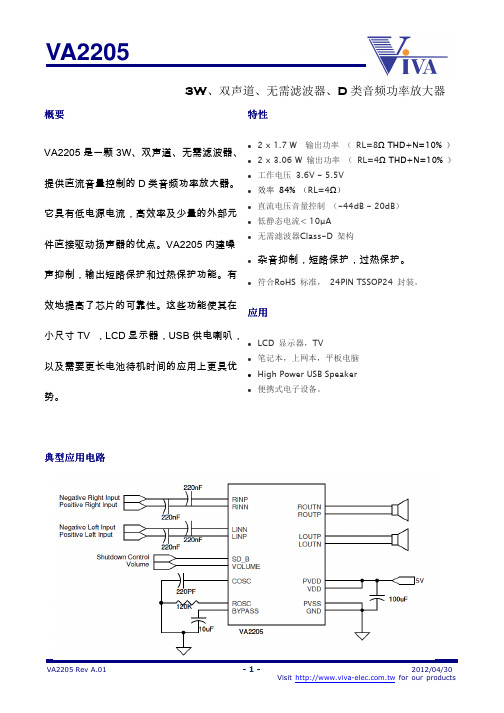

概要VA2205是一颗3W、双声道、无需滤波器、提供直流音量控制的D 类音频功率放大器。
它具有低电源电流，高效率及少量的外部元件直接驱动扬声器的优点。
VA2205内建噪声抑制，输出短路保护和过热保护功能。
有效地提高了芯片的可靠性。
这些功能使其在小尺寸TV ，LCD 显示器，USB 供电喇叭，以及需要更长电池待机时间的应用上更具优势。
特性2 x 1.7 W 输出功率 （ RL=8Ω THD+N=10% ）2 x 3.06 W 输出功率 （ RL=4Ω THD+N=10% ） 工作电压 3.6V - 5.5V 效率 84% （RL=4Ω）直流电压音量控制 （-44dB - 20dB ） 低静态电流< 10µA无需滤波器Class-D 架构杂音抑制，短路保护，过热保护。
符合RoHS 标准， 24PIN TSSOP24 封装。
应用 LCD 显示器，TV 笔记本，上网本，平板电脑 High Power USB Speaker便携式电子设备。
3W 、双声道、无需滤波器、D 类音频功率放大器典型应用电路除非另有规定，操作均在常温下进行。
(* 1)符号参数参数范围单位V DD电源电压-0.3 to 6 VV I (RINN, RINP, LINN, LINP) 输入电压0 to V DD V V I (VOLUME, SD_B)输入电压0 to V DD V T A环境温度-40 ~ +85 o CT J结点温度(* 2)-40 to +150 o CT STG储存温度-65 to 85 o CR(Load)负载阻抗>3 ΩElectrostatic discharge ESD Human body model >2 kV Electrostatic discharge ESD Machine model >200 V ( *1): 如果器件的工作条件超过上述各项极限值，可能对器件造成永久性损坏，上述参数仅仅是工作条件的极限值，不建议器件工作在推荐条件以外的情况。
9.2 标准输出功率：小于1W的以50mW作为基准，大于1W小于10W的以500mW 作为基准，大于10W的以5W作为基准9.3 喇叭额定负载阻抗：4欧，6欧，8欧，16欧不等，以开发设计通知单为准或者设计电路需求为准9.5 分离度：每个声道之间的最小的分离度等于或大于35dB以上。
如果客人有要求，则以客人的为准。
9.6 失真度：无论是低音还是副机中高音，失真度必须要小于设计要求范围内。
9.7 平衡度：副机各声道的平衡度在1.5dB内9.8 输入阻抗：大于等于10KΩ9.9 最小噪声（交流声）：副机的每个声道必须小于3mV；低音的小于10mV，这是测试的数据，而实际还要以耳朵贴于喇叭附近听不到明显的交流声和噪声为准。
9.10 最大噪声：副机的每个声道必须小于5mV；低音的小于20mV，这是测试的数据，而实际还要以耳朵贴于喇叭附近听不到明显的交流声和噪声为准。
9.11 输入过载失真：当输入2V的正弦交流信号（20Hz-20KHz）时,失真度应小于3%，分离度大于在标准状态下测试的分离度。
9.12 高音和低音的提升：根据电路的设计来确定。
9.13 上述参数如果被测机型无此功能，则无需检测。
9.14 机器的标准动作状是指：待测机器（放大器）所有调节的部分调至最大输出状态；如果有音量微调，调到最大，如果有音调的微调，那么调到中间。
10 非常规测试标准10.1 无论是音量在最大还是最小状态下，不能有过大的开关机冲击声10.2 关机不能有明显的拖尾声。
10.3 各个声道开关机或者静音时，能同步进行10.4 耳机贴近喇叭单体，无论是主机还是副机，不能有明显的嗡嗡声，或者交流声。
10.5 被测机在工作时，指示灯不能有明显的闪烁。
10.6 关机最小声时，不能有残留的信号声。
10.7 烧机后，检测机内温度，不能超过75度。
10.8 各声道的连接及标示或者文字说明必须正确。
不失真输出功率（THD=10%）测试意义：测放大器输出失真度达10%时之输出功率测试方法将机器调到标准动作状态信号发生器输出频率为1KHZ（超低音100Hz），所有声道同时输入信号；调整衰减器，使机器（放大器）输出达失真10%（即失真仪上的失真指针读数为10%，并且失真仪上的频率挡为1HKz，调TUNING FREQ微调，使HIGH、LOW两指示灯都不亮），记录电子电压表(2)上之电压,依P=E2/R公式换算出功率，单位为W（瓦特）.MAX POWER AT 1KHz(最大功率THD=30%)测试意义:放大器之最大输出功率测试仪器接线图与相关位置测试方法待测机器（放大器）所有调节的部份调至标准状态。
1. 功放电路性能指标及测试方法功率放大器的性能指标很多，有输出功率、频率响应、失真度、信噪比、输出阻抗、阻尼系数等，其中以输出功率、效率、频率响应、输入灵敏度、信噪比等项目指标为主。
配备必要的仪器仪表主要有：音频信号发生器、音频毫伏表、示波器、失真度测量仪等。
（1）输出功率是指功放输送给负载的功率，以瓦（W ）为基本单位。
功放在放大倍数和负载一定的情况下，输出功率的大小由输入信号的大小决定，包括最大输出功率和额定输出功率两种。
额定输出功率：指在一定的谐波失真指标内，功放输出的最大功率。
应该注意，功放的负载和谐波失真指标不同，额定输出功率也随之不同。
通常规定的谐波失真指标有1%和10%。
由于输出功率的大小与输入信号有关，通常测量时给功放输入频率为1KHz 的正弦信号，测出等阻负载电阻上的电压有效值o U ，此时功放的输出功率o P 可表示为 ：2o o=LU P R （4-1-4） 式中L R 为等效负载的阻抗。
这样得到的输出功率，实际上为平均功率OAV P 。
当输入信号幅度逐渐增大时，功放开始过载，波形削顶，谐波失真加大。
谐波失真度为10%时的平均功率，称为额定输出功率，亦称最大有用功率或不失真功率。
最大输出功率：在上述情况下不考虑失真的大小，给功放输入足够大的信号，功放所能输出的最大功率称为最大输出功率。
额定输出功率和最大输出功率是我国早期功放产品说明书上常用的两种功率。
通常最大输出功率是额定功率的2倍。
2LUom Pom R （4-1-5） 其中，Uom 为放大器的最大输出电压有效值。
功放电路功率测量线路如图4-1-4所示，示波器用于监视波形失真之用，MV 表示音频毫伏表，L R 是负载电阻，O U 、I U 分别表示输出和输入信号电压。
图4-1-4 输出功率测试电路测量过程：由信号发生器输出一个0.755V(0DB)的1KHZ 正弦信号，送入功放的线路输入口；或由音频信号发生器输出一个0.35V(-67DB)的1KHZ 正弦信号，送入功放的话筒口，缓慢开大功放的相应音量旋钮，观察示波器的输出波形刚好不失真时，停止调节音量钮。
专业功放测试方法及主要性能指标专业功放测试：主要性能指标&信噪比测量功放与音响的主要性能指标输出功率衡量一件器材对高、中、低各频段信号均匀再现的能力。
用图表的形式来展示音响器材的相对幅度和频率的函数关系。
本底噪声指由于设备硬件本身的原因而给输出信号中增添的多余信号。
灵敏度对放大器来说，一般指达到额定输出功率或电压时输入端所加信号的电压大小；音箱的灵敏度是指在经音箱输入端输入1W\1KHZ信号时，在距音箱喇叭平面垂直中轴前方一米的地方所测试得的声压级。
总谐波失真加噪声(THD+N)THD+N是指由设备本身产生的失真谐波频率的总和，它是代表了输入信号与输出信号之间的吻合程度。
互调失真(IMD)指由放大器所引入的一种输入信号的和及差的失真。
信噪比(SNR)表示信号与噪声电平的分贝差。
立体声分离度指设备的两个通道之间相互隔离、互不干扰的程度。
阻抗指设备输入信号的电压与电流的比值。
阻尼系数指放大器的额定负载(扬声器)阻抗与功率放大器实际阻抗的比值。
阻尼系数是放大器在信号消失后控制扬声器锥体运动的能力。
抖晃(Wow)指录音机或录音座转速的缓慢变化导致产生不稳定的畸形声音。
颤动(dither)指有意添加在音频信号上用于改善低电平下数字信号的解析力的少量噪声。
时基误差(jitter)指数字音响系统中用作同步的时钟自身在时间上的变化。
粉红噪声每个八度带有相同能量的随机噪声。
常用作测定音响或聆听环境的频谱的测试信号。
白噪声所有频率具有相同能量的随机噪声称为白噪声。
用来测试音箱的谐振和灵敏度的。
信噪比测量(S/N或SNR)"信号"测量一般采用的是指定输出电平的中频段正弦信号(通常为1kHz)，"指定电平"通常是指设备的最大标称或标准的工作电平。
"噪声"测量必须指定测量带宽和加权滤波器。
两个测量的比值就是设备的信噪比。
如果测量仪器特性包括一个"相对dB"单位，其0dB基准可以设定成等于输入信号电平值，那么信噪比的测量就比较容易了。

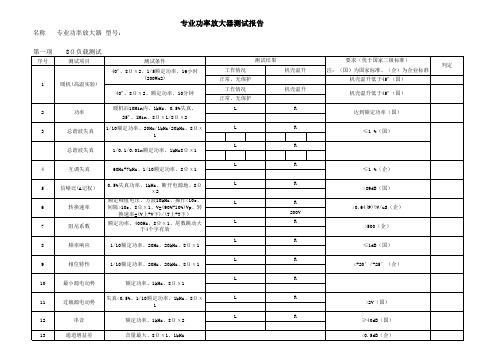

专业功放机参数、可靠性测试方法功放的指标参数、可靠性测试一、目的：使各单位有统一的测试要求与规范，并确保功放产品可靠性和研发设计品质。
二、参数测试：1、功率测试：1）一般情况下，必须做4Ω和2Ω负载和BTL/4Ω负载功率测试；标准电源电压（230V或115V），用1KHz和100Hz（SUB）信号，多通道时，必须所有声道调至同时满功率。
（A）有效功率（Prms）：为刚有一点切波时测得（一般在THD0.1%、1%、10%三个条件下测试其输出功率）。
（B）最大功率（Pmax）：在标准负载下，把信号加到使输出切成方波，直至功率不再增加时测其输出的功率。
（C）峰值功率（Pp-p）：用示波器测出最大切波峰值电压，再平方即是.2）注意事项：电源线要够粗，接线要紧，防止烧坏端子台。
2、输入灵敏度：1）一般情况下，在4Ω负载，标称功率下测（规格标示多少瓦，就用多少瓦为标准），测其输入信号强度，单位mv；音量置最大、最小时各测一遍（所有BOOST置最小，CROSSOVER置最大,或在FLAT 状态下测试）。
2）有高输入时，其信号源内阻必须≤4Ω，即信号发生器要经过功放机再输入到被测机器进行测试。
3、输入阻抗：1）交流阻抗；音量旋钮调最大，测试信号发生器输入到功放时的电平和拔出功放时电平，以电压差和信号发生器阻抗（600Ω）算出功放输入阻抗。
2）直流阻抗，用万用表在静态下测得。
4、整机增益：在4Ω负载标称功率下，功放输出电平dB数减去输入信号电平dB数即可。
5、失真度：一般情况下，在4Ω、2Ω和BTL 4Ω负载下，在标称功率和1W时各测一遍，频率1KHz和100Hz（SUB），要确保电源电压为13.8V。
加计权滤波器LPF 80KHz，A级机THD≤0.1%，B 级机THD≤0.5%，C级机THD≤1%，无特殊要求下一般应达到A级机标准，另D类或T类功放≤3%即可。
6、分离度：一般情况下，在4Ω负载标称功率下测得，先检查输入端与输出端丝印是否一一对应后再测试，一声道调到标称功率，另一声道无信号输入；测无信号输入声道输出电平（dB）减去标称功率电平，即是此声道分离度，要求≤-50dB，测试频率1KHz和100Hz（SUB）。
功放电路性能指标及测试方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March1. 功放电路性能指标及测试方法功率放大器的性能指标很多，有输出功率、频率响应、失真度、信噪比、输出阻抗、阻尼系数等，其中以输出功率、效率、频率响应、输入灵敏度、信噪比等项目指标为主。
配备必要的仪器仪表主要有：音频信号发生器、音频毫伏表、示波器、失真度测量仪等。
（1）输出功率是指功放输送给负载的功率，以瓦（W ）为基本单位。
功放在放大倍数和负载一定的情况下，输出功率的大小由输入信号的大小决定，包括最大输出功率和额定输出功率两种。
额定输出功率：指在一定的谐波失真指标内，功放输出的最大功率。
应该注意，功放的负载和谐波失真指标不同，额定输出功率也随之不同。
通常规定的谐波失真指标有1%和10%。
由于输出功率的大小与输入信号有关，通常测量时给功放输入频率为1KHz 的正弦信号，测出等阻负载电阻上的电压有效值o U ，此时功放的输出功率o P 可表示为 ：2o o =LU P R （4-1-4） 式中L R 为等效负载的阻抗。
这样得到的输出功率，实际上为平均功率OAV P 。
当输入信号幅度逐渐增大时，功放开始过载，波形削顶，谐波失真加大。
谐波失真度为10%时的平均功率，称为额定输出功率，亦称最大有用功率或不失真功率。
最大输出功率：在上述情况下不考虑失真的大小，给功放输入足够大的信号，功放所能输出的最大功率称为最大输出功率。
额定输出功率和最大输出功率是我国早期功放产品说明书上常用的两种功率。
通常最大输出功率是额定功率的2倍。
2LUom Pom R （4-1-5） 其中，Uom 为放大器的最大输出电压有效值。
功放电路功率测量线路如图4-1-4所示，示波器用于监视波形失真之用，MV 表示音频毫伏表，L R 是负载电阻，O U 、I U 分别表示输出和输入信号电压。
1、输入灵敏度：200mv2、谐波失真度：0.01%3、输出功率：2×100W（RMS.8欧）4、信噪比：96dB（不计权）5、频率响应：3-156KH2（-3dB）6、阻尼系数：280①输入灵敏度200mv，是指功放输出额定功率时所需最小输入信号电压，其要求输入≥200MV即可，如小于此输入值，功放将达不到额定输出功率。
CD、VCD、DVD一般输出为2V，大大高于200mv，使用决无问题（一般国际标准在150-220mv之间），此项可忽略不计。
②谐波失真度：这是功放一项极重要的指标，谐波失真是非线性失真的一种，它是放大器在工作时的非线性特征所引起的，失真结果是产生了新的谐波分量，使声音失去原有的音色，严重时声音发破、刺耳。
谐波失真还有奇次和偶次之分，奇次谐波会使人烦噪、反感，容易被人感知。
为何有些功放听起来让人感到烦噪，感觉疲劳，就是失真较大所引起的。
对功放影响最大的就是失真度，一般高保真要求谐波失真在0.05%以下，越低越好。
TX-2008能做到0.01%, 应该说是不错的, 进口高档功放可做到0.002左右，令人玩味无穷、久听不厌，就是因为做到了极小的失真度的原因。
除了谐波失真外，还有互调失真，交叉失真，削波失真，瞬态失真，相位失真等，由于篇幅关系暂免叙述。
总之，诸多失真是影响功放质量的罪魁祸首。
考核功效的优劣，首先要看它的失真度。
③输出功率，功率问题最令初哥们迷惑，其各厂家标识也很混乱，下面逐一讲解：A、额定输出功率，称为（RMS），指放大器输出的音频信号在总谐波失真范围内，所能输出的最大功率，是最常见的，也是比较实在的标注。
B、削波功率，指放大器输出正弦波信号刚刚开始削波时的功率，它比额定功率要大1.6-2倍。
C、音乐输出功率，指输出失真不超过规定值的条件下,功率放大器对音乐信号瞬间最大输出功率。
简称（MPO）。
D、峰值输出功率：功放所能输出的最大音乐功率称为峰值输出功率，简称（PMPO），它不考虑失真，通常为（RMS）功率的8倍左右，它的出现是厂家出于商业目的，并无实际意义。

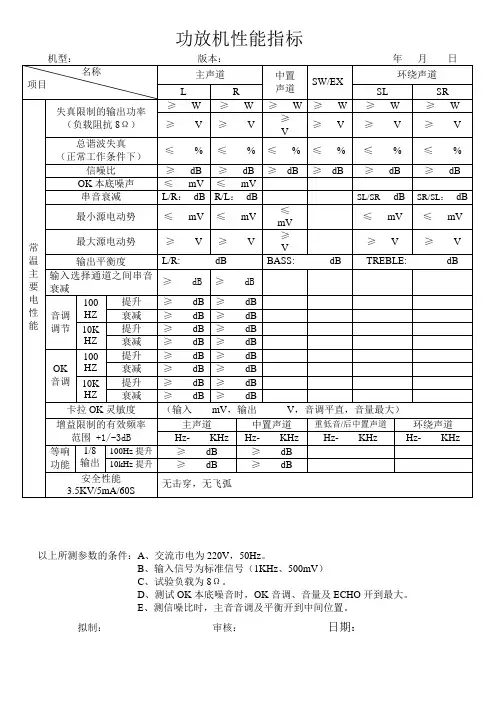

8.3 声频功率放大器8.3.1 性能8.3.1.1 失真限制的输出功率至少具有两路各不低于200W的失真限制的输出功率。
8.3.1.2 正常工作条件下的总谐波失真正常工作条件下的总谐波失真不高于0.7%。
8.3.1.3 信号噪声比信号噪声比（A计权）不低于86dB。
8.3.1.4 多通道放大器中的串音衰减在250Hz～10000Hz范围内，串音衰减不低于40dB；在1000Hz时，串音衰减不低于50dB。
8.3.1.5 对应于额定失真限制的输出电压的最小源电动势对应于额定失真限制的输出电压的最小源电动势为300mV±30mV。
8.3.1.6 话筒输入应具有两路话筒输入，对应于额定失真限制的输出电压的最小源电动势应为20mV±2mV。
8.3.1.7 过载源电动势过载源电动势不低于2V。
8.3.1.8 增益限制的有效频率范围频率在20Hz～20kHz范围内，增益限制在±1dB以内（相对于1kHz）。
8.5.3 放映还音特性8.5.3.1 话筒输入应具有两路话筒输入，对应于额定失真限制的输出电压的最小源电动势应为20mV±2mV。
8.5.3.2 失真限制的输出功率至少具有两路各不低于200W的失真限制的输出功率。
8.5.3.3 额定负载阻抗额定负载阻抗为8Ω。
8.5.3.4 整机信号噪声比信号噪声比（A计权）不低于75dB。
8.5.3.5 整机增益限制的有效频率范围频率在20Hz～20kHz范围内，增益允差在±2.5dB以内。
8.5.3.6 整机正常工作条件下的总谐波失真正常工作条件下的总谐波失真不高于1.0%。
8.5.3.7 整机多通道放大器中的串音衰减在1000Hz时，整机多通道放大器中的串音衰减不低于45dB。
8.5.3.8 短路保护功能具备功率输出短路保护的功能。
专业功放(模拟)测试方法及主要性能指标 专业功放的基本测试方式和常用仪器A、常用普通测试方式工具仪器：双踪示波器（20M）、同步失真仪、毫伏表、音频信号发生器、功率负载基本连接示意图如下：各种测试仪器实物图：负载信号发生器(上) 双踪示波器（下）毫伏表使用此类方式的测试，连接简单、测试方便、比较直观，对输出波形可进行直观的观测。
缺点测试精确度不高，误差较大。
对参数要求精度很高的产品不适用。

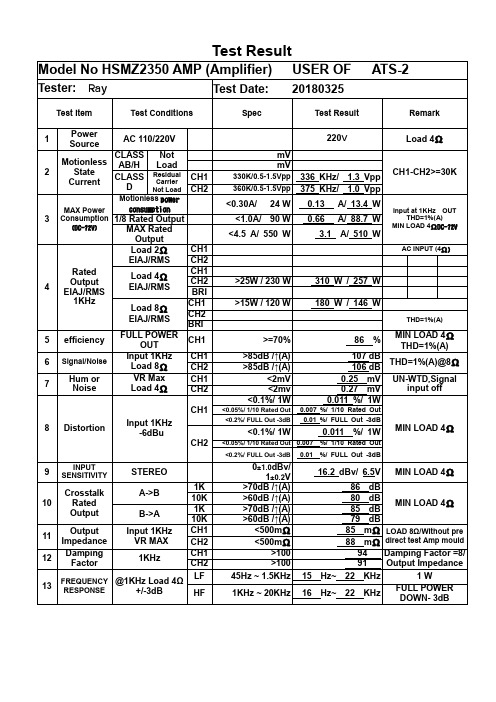

B 、Audio precisionATS 专业音频分析仪测试方式工具仪器：功率负载、Audio precisionATS(简称AP)及配套设备（电脑等） 连接示意图如下：Audio precisionA TS-2专业音频分析仪见下图：下图是软件运行界面：AP测试时使用的单位介绍1、测试信号幅度时的单位及其定义为单位定义换算V （伏）基本单位Vrms 有效值Vp 峰值1Vp=1.414VrmsVpp 峰峰值1Vp=2.828VrmsdBv （伏特分贝）以1V为零电平的分贝=20*log(V/1V)dBu （电压分贝）以0.7746V为零电平的分贝=20*log(V/0.7746v)dBm （毫瓦分贝）以600Ω1mW为零电平的分贝0dBm=1mW(600Ω阻抗) dBg 以发生器的值为零电平的分贝=20*log（V/发生器幅值）dBr （基准分贝）以基准为零电平的分贝=20*log（V/基准值）dBrinv dBr的反相=20*log（V/基准值）W （功率）电功率=V A=V²/R2、相对量的单位功能单位定义THD+N Ratio % 100*（噪声+失真）/（信号+噪音+失真）THD+N Ratio dB 20log[（噪音+失真）/（信号+噪音+失真）]SMPTE/DIN % 100*失真/高频信号SMPTE/DIN dB 20log（失真/高频信号）Crosstalk dB 20log（非工作通道/工作通道）Wow&Flutter % 100*（抖动频率分量）/（测量的频率）3、频率单位单位定义Hz 基本单位F/R (分频)是参考频率的倍数dHz （deltaHz 差频）与参差频率相差的频率CentOctaves 八度音阶Decades 与参考频率的对数值%Hz （频率比）与参考频率的百分比d% （差频比）减参考频率后与参考频率的百分比MdPPM 减参考频率后与参考频率的倍数比PPM 1kHz=1000PPM；1MHz=1PPM4、相对以上单位的参考值设定仪器(AP)功能面板介绍1、模拟信号发生器（Analog Generator）（1）输出信号的设定（2）输出方式的区别2、模拟信号分析仪（Analyzer）(1) 信号输入的设置及注意事项（2）各滤波器的使用方法（3）各测试功能的选择：● Amplitude 幅度测试（包括功率、噪音、信噪比）● 2-Ch Ratio 两通道幅值之比● Crosstalk 分离度（串音）测试● THD+N Ratio 失真（总谐波失真+噪音）● Bandpass 带通测试● SMPTE/DN 互调失真测试● Phase 两通道相位测试3、DSP分析（Analyzer）● FFT Spectrum Analyzer 傅氏快速分析● INTERVU Digital Interface Analyzer 数字接口分析● FASTTEST Multitone Audio Analyzer 多音测试● Harmonic Distortion Analyzer 谐波分析4、Digital Generator 数字信号发生器5、Digital I/Q 数字信号接口面板6、Switcher 使用（Switcher）扩展测试通道的方法7、Bar Graph 条形框的使用8、Sweep 扫描图形的方法1、额定输出功率（Gain ）定义：衡量一件器材对高、中、低各频段信号均匀再现的能力。
