三、有机农药加工各道工序的操作规程与工艺流程图1发酵车间灭菌岗位操作规程1.1操作前准备。
1.1.1 生产操作人员按出入一般生产区标准操作规程(SOP-P-006)更衣、后进入生产操作间。
1.1.2 检查设备有无“完好备用”状态标志,水、电、气(汽)是否能够正常使用,如出现异常情况应立即进行检修,保证生产的正常进行。
1.1.3检查设备、各种待用的容器具、工具、操作间等的清洁状态标志。
若在清洁有效期内,则可直接投入生产使用;若超出洁净有效期限,必须重新按其相应的清洁规程进行清洁处理后再投入生产使用。
1.1.4 检查计量器具是否有检定合格证,并在检验有效期内。
1.1.5批生产记录是否齐全。
1.2 操作过程1.2.1 新购置的玻璃器具先放2%稀盐酸中浸泡2小时,除去游离碱后再洗涤。
1.2.2 将要清洁的器具、玻璃器皿、工具等用0.5%洗洁精溶液浸泡3-10分钟进行初洗,用毛刷反复刷洗内外壁,直至无污渍,然后用自来水水漂洗两遍,最后用水冲净,自然干燥后备用。
1.2.3三角烧瓶和试管加盖棉塞,用棉布或牛皮纸包扎好口部,吸水管、移液管、棉签、胶塞、安瓶管等用牛皮纸包严,注明品名备用,培养皿放入不锈钢桶中,盖严后备用。
1.2.4玻璃仪器、工具、器具等需要灭菌的物品用棉布或牛皮纸包扎,之后用线绳捆扎严密牢固。
1.2.5需要湿热灭菌的物品放入灭菌柜内,空消灭菌125-126℃保温60分钟,实消灭菌121℃保温30分钟,保护剂灭菌95℃15min间歇灭菌两次。
1.2.6 需要干热灭菌的器具放入鼓风干燥箱内,160-161℃保温60分钟。
1.2.7灭菌的物品应有灭菌标识,空消和实消的灭菌期限不应超过48小时,如果超过期限应重新灭菌。
1.2.8清洁和灭菌后的物品存放于器具存放间内,按清洁和灭菌时间分开摆放整齐,并填写状态标识挂于器具存放架上。
1.3操作人员及时、认真填写《菌粉车间灭菌岗位生产记录》。
1.4本批生产结束后,按菌粉车间清场标准操作规程(SOP-G-005)进行清场,并填写《清场记录》,QA监控员检查合格签发“清场合格证”(正、副)本后,将“清场合格证”(正本)纳入本批生产记录,“清场合格证”(副本)留在现场,纳入下一批批生产记录,方可离开工作岗位。
管体加工制造工艺流程图
二、注:在工艺流程图中带☆标记是主要控制项目和控制点及关键和特殊工序
三、有关制造工艺流程图的详细说明
○使用了通过STM F136机械性能和物理性能验证的不锈钢(17-4 PH)。
○将原材料切割成所需的大小及形状。
○利用切割机分料初步加工之后,再利用加工中心(机床)或者车床进行精密加工;加工尺寸要达到容许误差范围。
接着利用攻螺丝机加工螺孔,然后再用研磨机实施研磨加工。
该工艺属主要控制项目和控制点。
○加工后的材料做为产品以成形,但为了提高表面粗度,进行抛光。
○抛光后进行表面研磨,使表面变得柔和。
○实施抛光处理。
○表面研磨后通过后处理,激光打标完成加工及进行最终检查。
○完成最终检查之后,再用超声波洗涤,成品检查然后结束包装,贴标签入库。
该工艺属关键和特殊工序。
※从原料入库到成品出库,根据产品标准书,ISO9001及YY/T0287标准要求的规定,全程记录及管理。
机械加工工艺过程卡片零件号零件名称牛头刨床推进架设施夹具刀具量具工时工序号工序名称( min )名称型号名称规格名称名称规格名称机械加工工艺卡片工序名称车端面,钻孔,镗工序号1孔,切内槽,倒角部件名称方刀架部件号部件重量安装工步安装及工步说明刀具量具资料毛坯牌号硬度型式重量45#钢HBS207~241模锻件7kg设施夹具协助工具名称型号车床C620-1走刀长度走刀次切削深度进给量主轴转速切削速度基本工时( mm)数( mm)(mm/r )( r/s)( m/s)( s)1234567 21粗车Φ 36mm 端面钻Φ 25mm 孔至Φ23mm粗镗Φ 36mm孔,孔深 39mm半精镗Φ 36mm孔切内槽37mm*3mm精镗Φ 36mm 孔孔口倒角 1*45车底面YT5 端面车刀(刀杆卡板16mm*25mm )Φ23 高速钢锥柄标准麻花钻陶瓷镗刀YT15 镗刀偏头端面车刀YT30 镗刀YT5 端面车刀651230569751183391120013239110011112001363613616516530569安装工步1 12 13 14 1机械加工工艺卡片安装及工步说明刀具铣四方, 125高速-0mm×125-钢镶0齿三0. 6mm,去毛面刃刺, R aμm铣刀铣四侧压刀槽,保证尺同上寸 24mm精铣 C面同上高速倒角 1×45o钢直柄立铣刀工序名称铣四方,铣压刀槽,倒角工序号2部件名称方刀架部件号部件重量资料毛坯牌号硬度型式重量45#钢HBS207~241模锻件7kg设施夹具协助工具名称型号车床C620-1走刀长度走刀次切削深度fz V f主轴转速切削速度基本工时量具数( mm)(mm/z )(mm/min )( r/min )(m/min )(min )( mm)卡板1291260卡板1251260卡板1251375600424卡板12511150020机械加工工艺卡片工序名称车端面,车环形槽,镗孔工序号3部件名称方刀架部件号部件重量资料毛坯牌号硬度型式重量45#钢HBS207~241模锻件7kg设施夹具协助工具名称型号车床C620-1安装工步安装及工步说明刀具走刀长度切削深度进给量主轴转速切削速度基本工时量具走刀次数(mm)(mm/r )( r/min )( m/min )(min )(mm)1半精车Φ 2501㎜孔端面2车环型槽精镗Φ25+00.023㎜3孔4倒角焊接式45°弯62.511370卡板头外圆车刀高速钢车刀W18C r18124VYT30331127100镗刀45°弯头外圆1105305120车刀机械加工工艺卡片工序名称钻、铰、扩孔,攻螺纹工序号4部件名称方刀架部件号部件重量资料毛坯牌号硬度型式重量45#钢HBS207~241模锻件7kg设施夹具协助工具名称型号车床C620-1安装工步安装及工步说明刀具量具走刀长度切削深度进给量主轴转速切削速度基本工时走刀次数( mm)( mm/r )( r/min )( m/min )( min )(mm)钻 4- Φ 150Φ1㎜㎜高速钢孔锥柄麻花1钻㎜锥柄机用2铰 4-Φ150铰刀(高孔速钢 )Φ钻 8 个 M12-6H10.1 ㎜1高速钢锥孔至Φ柄麻花钻2Φ 112扩 8 个 M12-6H㎜高速钢孔锥柄扩花钻915459114024166802224119533 123 安装工步攻 M12-6H 孔螺M12㎜高速钢241195纹机用丝锥Φ 9孔㎜高速钢1596027钻Φ 100锥柄麻花钻孔至锥柄铰Φ100机用铰刀11956Φ10(高速钢)攻 M12-6H 孔螺M12㎜高速钢1195纹机用丝锥机械加工工艺卡片工序名称热办理工序号8部件名称方刀架部件号部件重量资料毛坯牌号硬度型式重量45#钢HBS207~241模锻件7kg设施夹具协助工具名称型号车床C620-1安装及工步说明刀具走刀长度走刀次切削深度fz V f主轴转速切削速度基本工时量具数( mm)(mm/z )(mm/min )( r/min )(m/min )(min )( mm)热办理, C 表面淬火HRC40~50机械加工工艺卡片工序名称磨端面、侧面部件名称方刀架部件重量资料牌号硬度45#钢HBS207~241设施名称型号车床C620-1安装工步安装及工步说走刀长度走刀切削深度fa fr刀具量具次数( mm)明(mm)磨Φ36 ㎜端20 ㎜11面 , 保证 390-WA46KV6P350X40X127 卡板1251㎜㎜㎜磨Φ250㎜端面,保证20 ㎜21WA46KV6P350X40X127卡板1251㎜0 -72 ㎜ ,Ra0.8 ㎜31磨四个侧面 ,WA46KV6P350X40X127卡板1251Ra0.8 ㎜机械加工工艺卡片工序名称终检部件名称方刀架部件重量资料牌号硬度45#钢HBS207~241设施工序号9部件号毛坯型式重量模锻件7kg夹具协助工具主轴转速切削速度基本工时(r/min )(m/min)(min)150015001500工序号11部件号毛坯型式重量模锻件7kg夹具协助工具名称型号车床C620-1安装工步安装及工步说明刀具走刀长度走刀次切削深度fz V f主轴转速切削速度基本工时量具数( mm)(mm/z )(mm/min )( r/min )(m/min )(min )( mm)按图纸要求检查广西大学机自工艺专业机械加工工艺过程卡片零件号零件名称工序号工序名称1备料2模锻3热办理,正火4车φ 36mm 端面,钻φ25mm 孔,镗φ36mm 孔,切内槽,孔口倒角。
操作者必须熟悉加工中心操作使用手册和机床性能,并有实际操作的经验,熟悉加工工艺流程,才具备操作CNC加工中心的资格。
一、开机前准备:1.机床在每次开机或机床按急停复位后,首先回机床参考零位(即回零),使机床对其以后的操作有一个基准位置。
2.装夹工件:3.工件装夹前要先清洁好各表面,不能粘有油污、铁屑和灰尘,并用锉刀(或油石)去掉工件表面的毛刺。
4.装夹用的夹具等高铁一定要经磨床磨平各表面,使其光滑、平整。
码铁、螺母一定要坚固,能可靠地夹紧工件,对一些难装夹的小工件可直接夹紧在虎钳上。
5.机床工作台应清洁干净,无铁屑、灰尘、油污。
6.锁板加工时,垫铁一般放在工件的四角,对跨度过大的工件须要在中间加放等高垫铁,以防止变形。
7.根据图纸的尺寸,使用卡尺检查工件的长宽高是否合格。
8.装夹工件时,根据编程作业指导书的装夹摆放方式,要考虑避开加工的部位和在加工中刀头可能碰到夹具的情况。
9.工件摆放在垫铁上以后,就要根据图纸要求对工件基准面进行拉表,工件长度方向误差小于0.02mm,顶面X、Y方向水平误差小于0.05mm。
对于已经六面都磨好的工件要校检其垂直度是否合格。
10.工件拉表完毕后一定要拧紧螺母,以防止装夹不牢固而使工件在加工中移位的现象。
11.再拉表一次,确定夹紧好后误差不超差。
12.工件碰数:对装夹好的工件可利用碰数头进行碰数定加工参考零位,碰数头可用光电式和机械式百分表三种,碰边方法有分中碰数和单边碰数两种,分中碰数步骤如下:碰数方法:光电式静止,机械式转速450~600rpm。
一、光电式:分中碰数手动移动工作台X轴,使碰数头碰工件一侧面,当碰数头刚碰到工件使红灯亮时,就设定这点的相对坐标值为零;再手动移动工作台X轴使碰数头碰工件的另一侧面,当碰数头刚碰上工件时记下这时的相对坐标。
二.机械式:分中碰数手动移动工作台X轴,使碰数头碰工件一侧面,当碰数头与工件发生偏心时,就设定这点的相对坐标值为零;再手动移动工作台X轴使碰数头碰工件的另一侧面,当碰数头与工件发生偏心时记下这时的相对坐标三.百分表:对于特殊工件无法使用前两种时,首先把百分表固定在主轴上一点,以此点为圆心,百分表力臂为半径,手动旋转主轴,并移动X轴到合适的位置,使百分表表针分别在工件左边和右边显示相同的数,以取得其中心数。

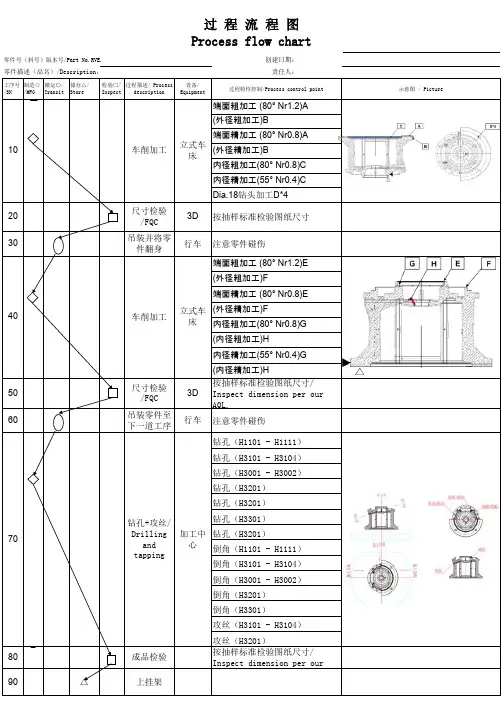

创建日期: 责任人:工序号/SN 制造◇/MFG 搬运○/Transit 储存△/Store 检验□/Inspect过程特性控制/Process control point 示意图 / Picture 端面粗加工 (80° Nr1.2)A (外径粗加工)B端面精加工 (80° Nr0.8)A(外径精加工)B 内径粗加工(80° Nr0.8)C 内径精加工(55° Nr0.4)C Dia.18钻头加工D*430注意零件碰伤端面粗加工 (80° Nr1.2)E (外径粗加工)F端面精加工 (80° Nr0.8)E(外径精加工)F内径粗加工(80° Nr0.8)G(内径粗加工)H内径精加工(55° Nr0.4)G (内径精加工)H60注意零件碰伤钻孔(H1101 - H1111)钻孔(H3101 - H3104)钻孔(H3001 - H3002)钻孔(H3201)钻孔(H3201)钻孔(H3301)钻孔(H3201)倒角(H1101 - H1111)倒角(H3101 - H3104)倒角(H3001 - H3002)倒角(H3201)倒角(H3301)攻丝(H3101 - H3104)攻丝(H3201)立式车床车削加工90△上挂架80成品检验按抽样标准检验图纸尺寸/Inspect dimension per our AQL.吊装零件至下一道工序行车70钻孔+攻丝/Drilling and tapping加工中心50尺寸检验/FQC 3D 按抽样标准检验图纸尺寸/Inspect dimension per our AQL.吊装并将零件翻身行车40过 程 流 程 图Process flow chart零件号(料号)版本号/Part No.RVE.零件描述(品名)/Description:过程描述/ Process description 车削加工立式车床20设备/Equipment 按抽样标准检验图纸尺寸10尺寸检验/FQC 3D。
