建筑电气照明 配电箱的安装

关于电气配电柜、箱及设备配管的安装由于本工程电箱（柜）施工在土建完成的墙面安装，且二者不可能同时进行，所以在电箱安装之前应及时跟进土建的进度，在砖墙砌筑时配合好土建作好电箱安装预留工作。

特别是暗装的照明配电箱、小型控制箱，线槽及桥架穿墙等部位，应在安装之前预留好孔洞，其尺寸参考箱体实际尺寸，考虑安装的缓冲空隙，缓冲空隙可在电箱安装后封堵。

一、电箱的安装高度：箱体高度600mm 以下，底边距地1.5米；箱体高度600-800mm，底边距地1.2米；箱体高度800-1000mm，底边距地1.0米；箱体高度1000-1200mm，底边距地0.8米；箱体高度1200mm以上，落地安装，基座高300mm，须土建配合完成。

配电柜（盘）安装在基础底架上，制作基础底架时，应将槽钢矫正矫直，接图纸要求预制加工好后，要按施工图纸所标位置安装固定。

基础型钢焊接应牢固，并要用水准仪或水平尺找平、找正。

基础型钢安装完毕应用L40x4扁钢在基础型钢的两端分别与预留好的接地引出点进行焊接，焊接面长度应大于扁钢宽度的两倍，焊接要牢固，确保基础型钢有良好的接地。

安装落地式电柜时，应按施工图布置，接顺序将柜放在基础型钢上，按相关规范安装允许偏差的要求，逐台将柜找正、找平，找正时可用0.5mm铁片进行调整，但每处垫片最多不能超过三片，然后按柜固定螺孔尺寸，在基础型钢上用手电钻钻孔，用镀锌螺栓固定。

柜体接地应牢固良好，每台柜单独与基础型钢做接地连接，基础型钢焊上接线柱，用Φ6mm2铜线与柜上的接地端子连接牢固。

箱、柜安装的垂直度偏差在0.15%内且相互接缝不大于2mm。

安装暗装电箱时，在电箱安装前复核预留的孔洞尺寸及底边水平度，若不符合安装要求，应重新凿挖或修补，使之符合安装条件。

电箱在固定之前，应用水平尺找平，用硬沙石垫好电箱，使其不需扶持即可平稳，然后用砖石及沙浆补齐下边及两侧空隙，待沙浆干固之后方可进行电箱配管、进线及接线的工作。

xx建筑工程建筑电气工程施工作业指导书成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装牵头单位：xx建筑分公司参编单位：xx**公司xx**分公司目录4 电气照明工程 (1)4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装14.1.1 适用范围 (1)4.1.2 施工准备 (1)4.1.3 技术要求 (1)4.1.4 安装程序与工艺流程 (2)4.1.5 工艺要求和施工方法 (3)4.1.6 质量控制及检验 (5)4.1.7 安全、职业健康和绿色施工要求 (5)4 电气照明工程4.1 成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装4.1.1 适用范围适用于一般工业与民用建筑电气照明工程成套配电柜、控制柜、(屏台)和动力、照明配电箱(盘)安装的施工。

4.1.2施工准备（1）作业面要求1）建筑结构工程必须经过结构验收，墙面、地面、抹灰作业完成，符合设计要求和规范的规定；2）线管、线槽、电箱、电盒安装完毕符合设计要求，且完好无损无污染；3）设备基础和构架应达到允许设备安装的强度，焊接构件的质量应符合要求，基础槽钢应固定可靠；4）预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固。

施工图纸及技术齐全；5）施工图纸技术齐全；6）环境湿度应达到设计要求或产品技术文件的规定。

（2）人员准备1）本作业施工人员需要有电气作业操作证，操作证项目和所操作的项目要一致，且在有效期内；2）施工操作人员应接受三级安全教育培训、技术交底、安全技术交底、应急演练等教育培训，考核合格后才能上岗；在施工作业前应认真学习施工组织设计和施工方案，熟悉施工图纸和规范标准，消除有关技术问题；3）施工人员必须按要求佩戴安全防护用品。

（3）机械设备要求1）主要施工机械：电焊机、电动锤、钢卷尺、水平尺、万用表、母线煨弯器、力矩扳手、钢锯等；2）主要检测机具：万用表、兆欧表、卷尺等。

（4）材料要求设备及器材到达现场后，应作下列验收检查:1)包装完整，密封件密封应良好。

户内配电箱安装标准1.作业条件：1.1随土建结构预留好暗装配电箱的安装位置。

1.2预埋铁架或螺栓时，墙体结构应弹出施工水平线。

2.材料准备：2.1铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不能采用阻燃型塑料板层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固，并有产品合格证。

2.2塑料配电箱（盘）：箱体应有一定的机械强度。

周边平整无损伤，塑料二层底板厚度不应小于8mm，并有产品合格证。

3.施工工艺3.1预埋、预留：主要工作是把电源管和配电回路暗埋管集中到配电箱设计位置。

分为两种情况，一是配电箱在砌体墙上，二是配电箱在混凝土墙上。

3.1.1在砌体墙上的情况较为简单，土建施工人员在配电箱位置预留450×400×120（宽×高×深）的洞口，洞口底边距地1.70米（配电箱安装高度按1.80米计），且不能破坏线管。

到此，第一阶段的工作就算结束。

3.1.2在混凝土墙上预埋：3.1.2.1.土建墙体钢筋绑扎到位，且不能封模；3.1.2.2.墙体厚度不能小于180mm。

3.1.2.3在混凝土墙上的情况较为复杂。

此情况下，需用一个泡沫块暗埋在混凝土墙内，泡沫的质量要求为承压14Kg，以后将泡沫块挖走后，就是配电箱的安装位置。

配电箱的尺寸按400×200×100（宽×高×深）计，泡沫块尺寸按450×400×120（宽×高×深）计，泡沫块边安装高度按1.70米计，此尺寸计算是考虑：3.1.2.3.1.箱体安装时，左右两侧可填塞混凝土砂浆，以固定箱体3.1.2.3.2.箱体上下各有100的间距，接线管时才有操作空间。

3.1.2.3.3安装时，泡沫块底边距地1.7米，泡沫块平面与墙面在同一平面上，将泡沫块固定牢；用管塞将管口封堵严实后，塞入泡沫块；工作交接：安装工作完成后，电气施工员检查合格后，通知土建施工员进入封模工序。

建筑电气工程柜（屏、台、箱、盘）安装与配线柜、屏、台、箱、盘安装垂直度允许偏差为0.0015，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm测量定位按设计施工图纸所标定位置及坐标方位、尺寸，进行测量放线，确定设备安装的底盘线和中心线。

同时应复核预埋件的位置尺寸和标高，以及预埋件规格和数量，如出现异常现象应及时调整，确保设备安装质量。

安装操作应按施工图纸的布局，按顺序将柜坐落在基础型钢架上。

单体独立的柜（盘）应控制柜面和侧面的垂直度。

成排组合柜（盘）就位之后，首先，找正两端的柜，由柜的下面向上2/3高度挂通线，找准调正，使组合柜（盘）正面平顺为准。

找正时采用0.5mm铁片进行调整，每组垫片不能超过3片。

调整后及时做临时固定，按柜固定螺孔尺寸，用手电钻在基础型钢架上钻孔，分别用M12、M16镀锌螺栓固定。

紧固时受力要均匀，并应有防松措施。

安装示例控制屏、控制盘的安装形式如附图36、37所示。

a）b）c)a)安装在控制导线沟上b）安装在地坪上c）潮湿和污染严重室内线管端的密封1-钢管2麻丝密封层3-沥青层4-水泥护口附图36控制盘、屏引入线的敷设方式1-埋入钢板固定件2-焊接点3-支持槽钢4-控制盘附图37控制盘的安装方式6、柜（屏、台、箱、盘）间配线柜、屏、台、箱、盘间配裂：电流回路应采用额定电压不低于750V、芯线截面积不小于2.5mm2的铜芯绝缘电线或电缆；除电子元件回路或类似回路外，其他回路的电线应采用额定电压不低于750V、芯线截面不小于1.5mm2的铜芯绝缘电线或电缆二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入①电缆及芯线要求GB50171-1992《电气装置安装工程盘、柜及二次回路结线施工及验收规范》第4.0.4条规定，引入盘、柜内的电缆及其芯线应符合下列要求：引入盘、柜的电缆应排列整齐，编号清晰，避免交叉，并应固定牢固，不得使所接的端子排受到机械应力。

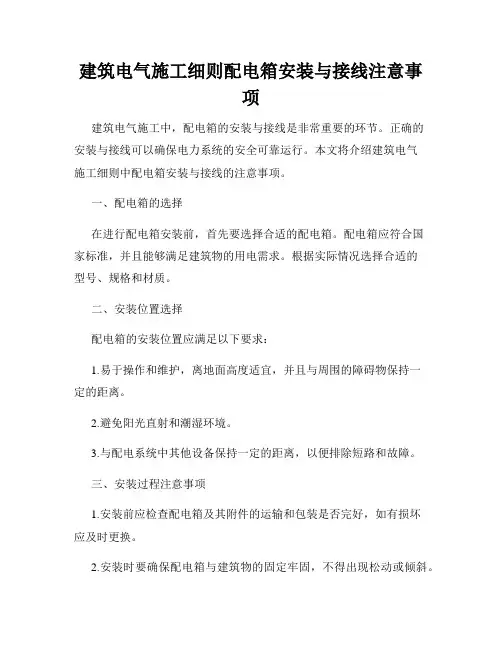

建筑电气施工细则配电箱安装与接线注意事项建筑电气施工中，配电箱的安装与接线是非常重要的环节。

正确的安装与接线可以确保电力系统的安全可靠运行。

本文将介绍建筑电气施工细则中配电箱安装与接线的注意事项。

一、配电箱的选择在进行配电箱安装前，首先要选择合适的配电箱。

配电箱应符合国家标准，并且能够满足建筑物的用电需求。

根据实际情况选择合适的型号、规格和材质。

二、安装位置选择配电箱的安装位置应满足以下要求：1.易于操作和维护，离地面高度适宜，并且与周围的障碍物保持一定的距离。

2.避免阳光直射和潮湿环境。

3.与配电系统中其他设备保持一定的距离，以便排除短路和故障。

三、安装过程注意事项1.安装前应检查配电箱及其附件的运输和包装是否完好，如有损坏应及时更换。

2.安装时要确保配电箱与建筑物的固定牢固，不得出现松动或倾斜。

3.安装时应注意电缆的引入与出线方向，避免扭曲和过度张力，确保连接可靠。

四、接线注意事项1.在进行接线前，应先切断供电，并检查电路是否带电。

2.接线时要仔细阅读配电箱内部的接线图和说明书，确保按照正确的顺序和方法进行接线。

3.采用标准颜色进行线缆的接线，如L线为棕色、N线为蓝色、PE线为黄绿色。

4.接线时要保持电缆的绝缘完好，确保线缆内部导体之间不会短路。

五、接地保护配电箱接地是必不可少的安全措施。

接地时应注意以下事项：1.配电箱的金属外壳应与建筑物的总接地系统连接。

2.接地电阻应符合国家标准要求，通常不得大于4欧姆。

3.接地电线的截面积应符合要求，并保持良好的接地效果。

总结：在建筑电气施工中，配电箱的安装与接线是关键环节，需要十分重视。

选择合适的配电箱，确定合适的安装位置，正确进行安装与接线，并进行良好的接地保护，可以确保建筑电气系统的安全运行。

同时，施工过程中要合理规划、认真操作，确保符合国家标准和规范要求。

以上就是建筑电气施工细则中配电箱安装与接线的注意事项。

在实际施工过程中，应严格按照相关规范和标准进行操作，确保电力系统的安全可靠运行，同时有效减少故障和事故的发生。

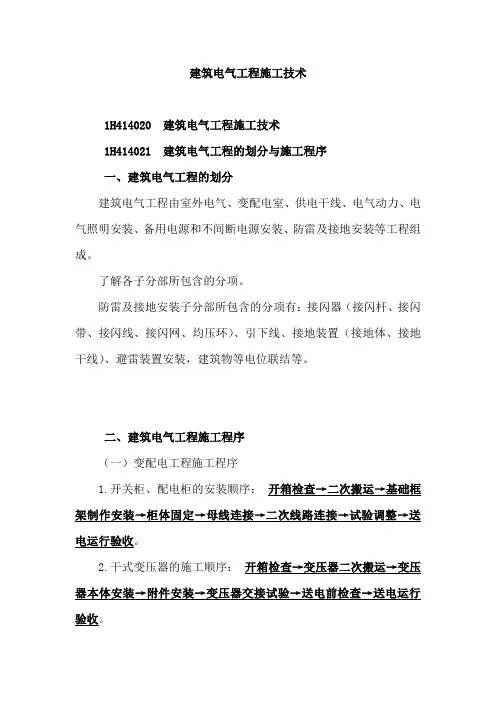

建筑电气工程施工技术1H414020 建筑电气工程施工技术1H414021 建筑电气工程的划分与施工程序一、建筑电气工程的划分建筑电气工程由室外电气、变配电室、供电干线、电气动力、电气照明安装、备用电源和不间断电源安装、防雷及接地安装等工程组成。

了解各子分部所包含的分项。

防雷及接地安装子分部所包含的分项有：接闪器（接闪杆、接闪带、接闪线、接闪网、均压环）、引下线、接地装置（接地体、接地干线）、避雷装置安装，建筑物等电位联结等。

二、建筑电气工程施工程序（一）变配电工程施工程序1.开关柜、配电柜的安装顺序：开箱检查→二次搬运→基础框架制作安装→柜体固定→母线连接→二次线路连接→试验调整→送电运行验收。

2.干式变压器的施工顺序：开箱检查→变压器二次搬运→变压器本体安装→附件安装→变压器交接试验→送电前检查→送电运行验收。

（二）供电干线及室内配线施工程序1.母线槽施工程序：开箱检查→支架安装→单节母线槽绝缘测试→母线槽安装→通电前绝缘测试→送电验收。

2.室内梯架电缆施工程序：电缆检查→电缆搬运→电缆敷设→电缆绝缘测试→挂标志→质量验收。

4.金属导管施工程序：测量定位→支架制作、安装（明导管敷设时）→导管预制→导管连接→接地线跨接。

5.管内穿线施工程序：选择导线→管内穿引线→导线与引线的绑扎→放护圈（金属导管敷设时）→穿导线→导线并头绝缘→线路检查→绝缘测试。

（四）电气照明工程施工程序照明灯具的施工程序：灯具开箱检查→灯具组装→灯具安装接线→送电前的检查→送电运行。

（五）防雷接地装置施工程序防雷接地装置的施工程序：接地体施工→接地干线施工→引下线敷设→均压环施工→接闪带（接闪杆、接闪网）施工。

【例题】（2015二级真题）下列工序，属于成套电气照明灯具的施工工序有（）。

A.灯具检查B.灯具组装C.灯具安装D.灯具接线E.灯具送电『正确答案』ACDE『答案解析』本题考查的是建筑电气工程施工程序。

照明灯具的施工程序：灯具开箱检查→灯具组装→灯具安装接线→送电前的检查→送电运行。

建筑水电安装工程中的照明设备安装规范要求照明设备在建筑水电安装工程中扮演着重要的角色。

在保证室内外正常照明的同时，还需要考虑到人们的舒适感、安全性以及节能环保等方面的因素。

本文将从安装位置、安装高度、电气连接和配电等多个方面，详细介绍建筑水电安装工程中照明设备的安装规范要求。

一、安装位置要求安装照明设备时，应选择合适的位置以确保光线能够均匀照射到需要照明的区域，同时避免出现光线过于强烈或者光线不足的问题。

具体要求如下：1. 室内照明：室内照明设备应根据建筑物的功能和使用需求来确定位置。

一般而言，宜采用居中布置的方式，尽量减少出现阴影和照明不均匀的情况。

2. 室外照明：室外照明设备的位置应考虑到周边环境，如建筑物的高度和形状、道路和人行道的位置等。

同时，还需要注意照明设备不得遮挡交通信号灯和标志牌。

二、安装高度要求安装照明设备的高度对于照明效果和舒适感有重要影响。

根据照明设备的不同类型和使用场所的不同，安装高度也会有所差异。

一般而言，可以考虑以下因素确定安装高度：1. 室内照明：对于常见的室内照明设备，如吸顶灯、筒灯等，其安装高度一般应保持在2.5米至3.5米之间，以均匀照明为宜。

2. 室外照明：室外照明设备的安装高度应根据所需照明范围和道路宽度等因素来确定。

一般而言，在道路两侧安装的照明设备高度应保持在4.5米至6米之间。

三、电气连接要求照明设备的电气连接是建筑水电安装工程中的重要环节。

正确连接电源，合理布线，可以确保照明设备正常运行以及人身安全。

具体要求如下：1. 电源连接：照明设备的电源应连接到可靠的电源回路上，避免过载和短路等问题。

使用的电线应符合国家相关标准，并经过绝缘和接地处理。

2. 电路布线：电路布线应合理，避免交叉和重叠，减少电线的长度，降低功耗和电压损失。

四、配电要求为保证照明设备的正常运行，还需要满足一定的配电要求。

具体要求如下：1. 配电箱：对于室内照明设备，应设置配电箱，将不同照明回路进行隔离，便于管理和维护。

配电箱的安装规范及注意事项配电箱是电气安装中非常重要的设备，用于保护和控制电力系统的正常运行。

在进行配电箱的安装过程中，需要遵守一些相关的规范和注意事项，以确保电力系统的稳定和安全。

以下是关于配电箱安装规范及注意事项的详细说明。

一、规范1.适用范围：配电箱安装适用于各种类型的建筑物、工业设施和公共场所。

2.环境条件：安装配电箱的环境应符合国家电气安装规范的要求，避免高温、潮湿、腐蚀气体等不利于设备正常运行的条件。

3.安装位置：配电箱应放置在通风良好、干燥、不易受到机械撞击和火灾危险的位置。

箱顶部距地面1.8米以上。

4.接地：配电箱应正确接地，接地电阻应符合规范要求。

5.过电压保护：应根据实际情况配置过电压保护装置，防止因雷电等因素引起的过电压对设备的损坏。

6.安全间距：配电箱与其他设备之间应保留足够的安全间距，方便维修和操作。

7.网络连接：配电箱应与其他电气设备和系统正确连接，保证正常的电力供应和信号传输。

8.标识：配电箱应附有明确的标识，包括电压等级、额定容量、线路图、使用说明等信息。

二、注意事项1.安全操作：在进行配电箱安装过程中，需要严格遵守相关的安全操作规程，保护好自己和他人的人身安全。

2.材料选择：选择适合的材料和配件进行安装，确保使用寿命和性能符合要求。

3.安装方法：根据具体情况选择合适的安装方法，遵循设备制造商提供的安装指导。

4.线缆布线：合理布置线缆，避免交叉干扰和短路现象，确保电气系统的正常运行。

5.电流负载：根据实际负载情况选择适当的配电箱容量，避免过载和过热等问题。

6.绝缘检测：在安装完成后，需要进行绝缘检测，确认绝缘性能符合要求。

7.定期检查：定期检查配电箱及其相关设备的使用情况，及时发现并处理故障。

8.记录和备份：安装过程中需要做好相关记录和备份，以便后续的维护和管理。

通过遵守上述规范和注意事项，可以确保配电箱的安装质量和电力系统的稳定运行。

此外，还需要根据具体的项目和要求，结合实际情况进行相关的安装设计和施工，以满足具体的电力需求和安全要求。

配电箱、开关、插座、灯具的安装及要求一、配电箱、柜的安装配电箱的安装一般无特殊要求时安装底标高H=1.5m，照明配电板底边距地高度不应小于1.8m。

不同规格的配电箱安装标高应适当调整，具体情况视现场情况而定，表现形式应以美观实用为主。

下进线设备配电箱安装。

用电分端应预留足够的线缆，一般留箱体周长的1/2。

管槽进箱体时应安装套件保护线缆。

配电箱内可以设置简易照明和排气装置以方便使用。

配电箱、柜内设置扣槽和保护板。

配电箱、柜的布线:扣板式PVC线槽，旁侧带接线孔，接入导线应置入其内;总控开关处如有需要可增加隔项板。

柜、箱内设资料袋，内置系统图纸及相关资料说明等。

安装箱盖:把箱盖安装在箱体上。

用仪表校对箱内电具有无差错,调整无误后试送电,最后把此配电箱的系统图贴在箱盖内侧,并标明各个闸具用途及回路名称,以方便以后操作。

电缆格兰头:特殊夹紧爪与夹紧圈设计,夹紧电缆范围大,抗拉力强,可防水,防尘,防盐,耐酸性,酒精,油,油脂及一般溶剂。

安装方法:使用液压开孔器将箱体进出电缆处开出与格兰头相符圆孔，箱体钢板厚度≥2mm，若＜2mm可加设格兰板防止箱体受力变形。

安装时不须将固定头解体，电缆可直接穿入上紧即可。

配电箱(盘)全部电器安装完毕后,用500V兆欧表对线路进行绝缘摇测。

摇测项目包括相线与相线之间,相线与零线之词,相线与地线之间,零线与地线之间。

两人进行摇测,同时做好记录。

二、穿线作业流程选择导线→穿带线→扫管→带护口→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测放线及断线:对整盘导线放线时,将导线置于放线架或放线车上,放线避免出现死扣和背花。

剪断导线时,盒内导线的预留长度为15cm,箱内导线的预留长度为箱体周长的l/2,出户导线的预留长度为1.5m。

箱内导线的预留长度为箱体周长的l/2。

同一管路内的穿线的横截面积不能超过导管截面积的40%，一般情况下不超过6根导线。

遇特殊穿线位置时应提前下好引导钢丝，以避免施工后给穿线带来麻烦。

建筑电气配电箱安装施工要点及要求⑴明装配电箱的安装①明装配电箱在空心砖墙上的安装方法如附图25所示。

安装方法一安装方法二附图25明装配电箱在空心砖墙上的安装方法示意图②明装配电箱在加气混凝土预制板墙上安装方法如附图26所示。

立面平面附图26明装配电箱在加气混凝土板墙上安装示意图注：本图适用于重量较轻悬挂式配电箱。

图中尺寸A、B、H、L及安装材料见设备产品样本。

③明装配电箱在混凝土或实心砖墙上的安装方法如附图27所示。

附图27明装配电箱混凝土或砖墙上的安装方法示意图⑵明装配电箱安装固定：①明装配电箱固定于实心墙上采用金属膨胀螺栓固定，根据弹线位置及配电箱安装孔确定膨胀螺栓位置，用电锤或冲击钻钻孔，孔洞应平直不得歪斜，采用金属膨胀螺栓固定箱体，再将盘芯安装好。

②明装配电箱固定于木结构或轻钢龙骨结构墙上及空心砖墙上，应采取加固措施，另外，明装箱暗配管应在墙内敷设接线盒，要求盒口与墙面齐平，在软包装修或木制护板墙处应做防火处理，可涂防火漆或防火材料衬里进行防护。

③明装配电箱暗配管时，线盒应与PE线连接。

④暗装配电箱的安装⑤暗装配电箱的安装方法如附图28所示。

立面安装方法一平面安装方法二平面附图28暗装配电箱安装方法示意图暗装配电箱的安装固定：根据施工图纸所提供的箱体尺寸、位置及标高，随土建混凝土结构施工或砌墙预留孔洞尺寸，先将箱体找好标高及水平尺寸，并将箱体固定好，保证箱体不得出墙,箱盖紧贴墙面,并接好地线；箱底与墙面齐平时，应在墙面固定金属网后，再做墙面抹灰，不得在箱体上直接抹灰。

⑶配电箱配管安装方法：①单管进配电箱安装如附图29所示。

图6.明配管明箱做法图4.暗配管暗箱做法图5.暗配管明箱做法暗管暗箱做法暗管明箱做法明管明箱附图29单管进配电箱安装做法②多管进配电箱做法如附图30所示。

⑷配电箱上的母线其相线应用颜色标出，L1相应用黄色；L2相应用绿色；L3相应用红色；中性线N相应用蓝色；保护地线（PE线）应用黄绿相间双色。

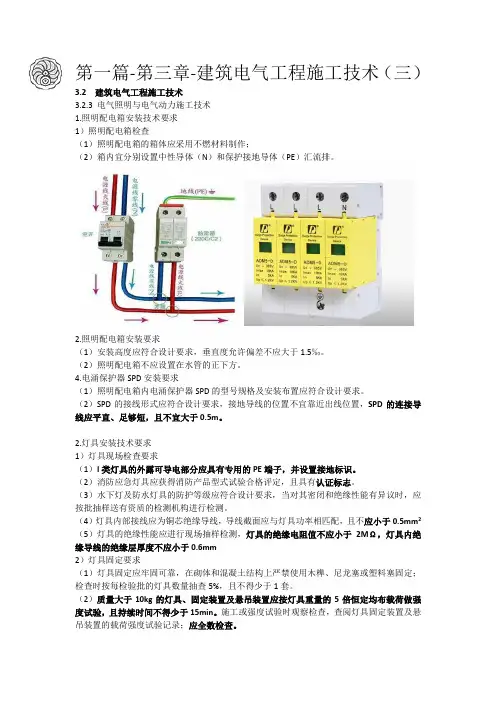

第一篇-第三章-建筑电气工程施工技术（三）3.2 建筑电气工程施工技术3.2.3 电气照明与电气动力施工技术1.照明配电箱安装技术要求1）照明配电箱检查（1）照明配电箱的箱体应采用不燃材料制作；（2）箱内宜分别设置中性导体（N）和保护接地导体（PE）汇流排。

2.照明配电箱安装要求（1）安装高度应符合设计要求，垂直度允许偏差不应大于1.5‰。

（2）照明配电箱不应设置在水管的正下方。

4.电涌保护器SPD安装要求（1）照明配电箱内电涌保护器SPD的型号规格及安装布置应符合设计要求。

（2）SPD的接线形式应符合设计要求，接地导线的位置不宜靠近出线位置，SPD的连接导线应平直、足够短，且不宜大于0.5m。

2.灯具安装技术要求1）灯具现场检查要求（1）I类灯具的外露可导电部分应具有专用的PE端子，并设置接地标识。

（2）消防应急灯具应获得消防产品型式试验合格评定，且具有认证标志。

（3）水下灯及防水灯具的防护等级应符合设计要求，当对其密闭和绝缘性能有异议时，应按批抽样送有资质的检测机构进行检测。

（4）灯具内部接线应为铜芯绝缘导线，导线截面应与灯具功率相匹配，且不应小于0.5mm2 （5）灯具的绝缘性能应进行现场抽样检测，灯具的绝缘电阻值不应小于2MΩ，灯具内绝缘导线的绝缘层厚度不应小于0.6mm2）灯具固定要求（1）灯具固定应牢固可靠，在砌体和混凝土结构上严禁使用木榫、尼龙塞或塑料塞固定；检查时按每检验批的灯具数量抽查5%，且不得少于1套。

（2）质量大于10kg的灯具、固定装置及悬吊装置应按灯具重量的5倍恒定均布载荷做强度试验，且持续时间不得少于15min。

施工或强度试验时观察检查，查阅灯具固定装置及悬吊装置的载荷强度试验记录；应全数检查。

（3）吸顶或墙面上安装的灯具，其固定螺栓或螺钉不应少于2个，灯具应紧贴饰面。

按每检验批的不同安装形式各抽查5%，且各不得少于1套。

（4）悬吊式灯具安装要求：①质量大于0.5kg的软线吊灯，灯具的电源线不应受力。

配电箱（柜）安装施工方案第一章编制依据1、《建筑电气施工质量验收规范GB50303-2002》2、《建筑工程施工质量验收统一标准GB50300-2001》3、《电气装置安装工程电气设备交接试验标准GB50150》4、《电气装置安装工程施工及验收规范GB50254-96》5、《电气装置安装工程施工及验收规范GB50255-96》6、《电气装置安装工程施工及验收规范GB50256-96》7、《电气装置安装工程施工及验收规范GB50257-96》8、《05D3电气电力与照明配电装置标准图集》第二章施工准备1、材料要求：（1）铁制配电箱（柜）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。

（2）塑料配电箱（柜）：箱体应有一定的机械强度。

周边平整无损伤，塑料二层底板厚度不应小于5mm，并有产品合格证。

（3）镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。

（4）绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。

（5）其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。

2、主要机具：（1）铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

（2）手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。

（3）台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。

3、作业条件：（1）随土建结构预留好暗装配电箱的安装位置。

（2）预埋铁架或螺栓时，墙体结构应弹出施工水平线。

（3）安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。

建筑电气配电箱安装施工要点及要求1.选择电气配电箱2.安装位置选择电气配电箱的安装位置应满足以下要求：-位置尽量选择在干燥、通风良好的地方，远离易燃易爆物品。

-应选在离供电源和用电设备较近的地方，减小线路损耗。

-应选在工作人员易于操作和维护的地方，方便日常管理。

3.安装要求-安装前，要仔细检查配电箱是否完好无损，各检测指示灯正常，连接线路无短路等问题。

-安装时，应确保电气配电箱与接地设备的连接良好，接地电阻小于4Ω。

接地导线应使用专用的黄绿双色线，固定可靠。

-在配电箱内，各回路应分类接触，避免不同电压级别的回路混合在一起。

不同回路间应保留足够的距离，避免发生相互干扰。

-电气配电箱内部导线的连接要牢固可靠，应采用压接或螺栓固定方式，避免出现松动或接触不良的情况。

-在配电箱外的电缆入口处，应设置防护套管和防水密封件，确保安全可靠。

同时应避免不合理的弯折，确保导线的通电区域中电流均匀分布。

-安装完成后，应进行必要的试验与检测，如绝缘电阻测试、接地电阻测试等，确保配电箱的安全性能。

4.安全措施在进行电气配电箱安装施工时，必须严格按照相关安全规范操作，注意以下几个方面的安全措施：-在操作过程中，要切断配电箱的电源，确保安全。

-使用合格的工具和设备，并戴好绝缘手套、绝缘鞋等个人防护用品。

-负责安装的人员必须具备一定的电气专业知识和操作技能，严禁非专业人员擅自操作。

综上所述，电气配电箱安装施工是建筑电气工程中的重要环节，合理选择配电箱、科学安装位置、严格按照安装要求操作，保证安全可靠供电。

同时，要注意安全措施，确保人员和设备的安全。

只有合格的安装施工，才能保证电气配电箱的正常运行。

照明配电箱安装施工方案一、安装位置选择1、安装环境分析：1.1、环境温度：a.分析照明配电箱周围的环境温度，确保在设备正常工作范围内。

b.若环境温度较高，需采取散热措施，如选择通风良好的位置或安装附加散热设备。

1.2、湿度与防护等级：a.根据照明配电箱的防护等级要求，考虑安装位置的湿度情况，避免长期处于潮湿环境中。

b.若需要，可在设备周围设置防护罩，提高设备的防水性能。

1.3、振动与冲击：a.分析周围环境中是否存在较大振动或冲击，选择能够稳定固定照明配电箱的位置，以防止设备损坏。

2、安装位置选择原则：2.1、易操作性：a.确保选定的位置方便设备的操作和维护，减少维护人员的操作难度。

b.避免选择需要使用梯子或其他辅助工具才能到达的位置，以提高操作的便捷性。

2.2、电缆长度考虑：a.考虑电缆的敷设路径和长度，选择距离电缆走向近、方便布线的位置，降低线路损耗和维护成本。

2.3、安全距离：a.根据安全标准，确保照明配电箱周围没有易燃、易爆物质，避免设备发生故障时引发危险。

b.保持设备与其他设备、建筑物之间的安全距离，以确保设备正常散热和运行。

3、安全距离考虑：3.1、周围空间：a.分析照明配电箱周围的空间，确保设备的散热通风良好，避免堆放杂物影响设备散热效果。

3.2、人员流通：a.确保选定位置不影响人员的正常流通，避免设备成为通道的阻碍物。

b.在设备周围设置合适的通道标识，确保人员能够安全通过。

3.3、应急通道：a.如果照明配电箱位于紧急通道附近，确保设备不影响紧急疏散。

b.在设备附近设置明显的安全标识，确保人员能够清晰识别并绕过设备。

二、所需材料清单：1、照明配电箱：a.型号：AL1（一进六出）32Ab.数量：1台2、电缆及连接器：a.进线电缆：根据配电箱进线要求，选择合适规格和长度的进线电缆。

b.出线电缆：根据照明需求，选择合适规格和长度的出线电缆。

c.连接器：用于连接电缆与照明配电箱的插头和插座。

建筑电气工程施工顺序一、引言建筑电气工程是指在建筑物内部安装电气设备和线路，以满足建筑物各种用电需求的工程。

它是建筑工程中不可或缺的一部分，对于建筑物的安全和舒适性起着重要的作用。

本文将介绍建筑电气工程施工的顺序及注意事项。

二、前期准备在开始建筑电气工程施工之前，需要进行一系列的前期准备工作。

首先是制定详细的施工方案和施工图纸，明确电气设备的布置和线路的走向。

其次是准备必要的施工材料和设备，如电缆、开关、插座等。

还需要进行现场勘测，确定电源和配电箱的位置，并与建筑结构和其他工程相协调。

三、电缆敷设电缆敷设是整个建筑电气工程的基础工作。

首先需要进行电缆沟的开挖，然后按照施工图纸的要求敷设电缆，并进行必要的固定和保护。

电缆敷设的过程中，需要注意避免与其他管线交叉和受到机械损伤，同时要保证电缆的良好绝缘性能。

四、配电箱安装配电箱是建筑电气系统的核心设备，负责接收电源并分配到各个用电设备。

在施工过程中，需要将配电箱安装在合适的位置，并与电缆连接。

同时，还需要进行必要的接地处理，确保电气安全。

五、开关和插座安装开关和插座是建筑电气系统的控制和用电接口，需要根据施工图纸的要求进行安装。

在安装过程中，需要注意开关和插座的位置和高度，以及与电缆的连接和固定。

六、灯具安装灯具的安装是建筑电气工程的重要环节，它直接影响建筑物的照明效果和舒适度。

在进行灯具安装之前，需要确定灯具的位置和型号，并与电缆连接。

安装完成后，还需要进行灯具的调试和检查，确保其正常工作。

七、弱电系统安装弱电系统包括安防、通信、网络等设备和线路，需要与建筑电气系统相互配合。

在施工过程中，需要根据设计要求进行弱电设备和线路的安装，保证其正常运行。

八、总结与检查建筑电气工程施工完成后，需要进行总结与检查工作。

首先是对施工质量进行检查，确保各项工作符合规范要求。

其次是对电气设备和线路进行试运行和调试，确保其正常工作。

最后是对施工过程进行总结，总结经验教训，为下一次施工提供参考。

建筑电气工程配电箱柜安装在建筑工程施工过程中，建筑电气工程安装是其中重要组成部分，其中，配电箱又是关键的一部分，本文主要研究建筑电气工程配电箱柜安装技术。

《智能建筑电气技术》(双月刊)创刊于2002年，是由中国建筑设计研究院主管、亚太建设科技信息研究院主办、入选《中国核心期刊(遴选)数据库》的综合性专业国家级正式技术刊物。

建筑电气工程由室外电气、变配电、供电干线、电气动力、电气照明、备用电源和不间断电源、防雷及接地等工程组成。

其中，室外电气工程、变配电工程、电气动力工程、电气照明工程等施工都涉及到了配电箱(柜)的安装。

建筑电气工程施工程序是建筑电气工程施工技术的要求，是执行建筑电气工程的施工规范、确保电气设施使用安全和满足功能要求的保证。

建筑电气工程由室外电气、变配电、供电干线、电气动力、电气照明、备用电源和不间断电源、防雷及接地等工程组成。

其中，室外电气工程、变配电工程、电气动力工程、电气照明工程等施工都涉及到了配电箱(柜)的安装。

本文主要介绍建筑电气工程配电箱(柜)的施工工艺流程、安装的基本要求和基本方法、质量标准控制等施工组织与设计。

1 配电箱施工工艺流程在对配电箱进行施工时，通常情况下，需要按照订货及验收、安装固定、桥架及电缆安装、进出电缆处防火封堵送电运行验收等顺序进行安装。

具体的施工工艺流程如图1 所示。

2 安装配电箱渊柜冤的基本要求2.1 在施工过程中，通常情况下需要对安装的配电箱、柜进行检查，由于箱体需要对其内部的元器件进行保护，在这种情况下，要求其具备一定的机械强度，同时在安装过程中确保周边的平整性。

并且对箱内元件进行牢固安装，在一定程度上确保导线排列的整齐性，同时要有产品合格证。

2.2 在对配电箱、柜进行安装时，需要按照设计图纸的要求对其进行检查，进一步核实配电箱内的电气元件、规格名称等，确保其齐全性和完好性，在安装配电箱的过程中，需要与土建相配合，事先预留洞口。

2.3 在对配电箱进行暗装时，需要按照箱体、器件、面板的顺序进行安装，同时确保面板的整洁性。
