手板模型加工有哪些流程手板模型加工流程如下：一、编程：编程人员分析3D数据，编写控制数控加工中心的程式语言；二、CNC加工：把整理好的程式语言输入计算机控制加工中心，执行程式命令；三、手工处理：整理出加工之后的产品。
主要完成的内容包括：校对数据、清除毛边、粘接、打磨抛光等；四、表面处理：完成效果图中的各种表面效果，常用的为喷漆、丝印、电镀、特殊的有镭雕、阳极氧化、拉丝等；五、组装：处理后就是对装配问题进行数据检测，需要在表面处理之前进行试组装；六、包装：最终品检过的产品包装；手板模型的后期表面处理是怎么样的呢：一、手工处理：将以上三种方式做出来的样品进行抽样打磨，装配。
这个程序是把所有零件组件成一个成品。
二、喷油：将已经做出来的手板样品按照客户的要求喷上颜色；三、丝印：在已经做好的手板样品的平面上印字或图案。
四、移印：在手板不平的面上印字或图案。
（需有丝印的基础上多做一块钢板，价格多100元。
）五、镭雕：用激光打掉产品表面的油漆，使部份位置透光。
（比如：手机按键，车载DVD按键。
镜片等）六、电镀：为了产品部分细节更醒目，涂上的一层烙银的产品色，电镀前的样件必须非常光滑，不能有任何杂质痕迹，然后浸泡在化学药水中。
（有水渡和真空渡）拓维手板模型厂是一家专业从事各类手板制作厂家,拓维手板厂制作手板包括3d打印手板，快速成型手板，CNC手板，钣金手板和小批量复制手板，特别是在小家电类手板尤其突出，像咖啡机手板，榨汁手板，打蛋机手板模型，打芝士机手板，果汁机手板等厨房类手板占据我公司每年营业额的50%，还有汽车手板，像汽车前后大灯手板，车内饰小灯手板，汽车保险杠手板，汽车内饰件手板。
另一部份的手板模型涵盖个人护理类手板，太阳眼镜类手板，电脑周边类手板等等。
手板加工价格是很多客户都非常关注的问题，但是不同材料手板价格各不相同，就算是同一材料的手板，由于其大小、难易程度、复杂程度、加工工艺不同，其价格也各不相同，在这里无法给出统一的价格，欲知详情请发送手板图纸或电话咨询。
如何提高手板模型的制作效率(上）
随着经济的迅猛发展手板模型进入了一个飞速发展的时代，社会的需求越来越大，企业对手板模型产品的质量也随之提高了不少要求，促使手板模型企业也要加紧改进自身设备，不断提高自身设备水平。
湖南手板模型华曙高科为此一直在不断的努力，为之奋斗！首先需要对手板模型各方面的知识有个全面的了解。
针对手板模型的分类，手板模型通常分为:
1.外形手板
2.结构功能手板
3.真空注型
手板按照制作的手段又可以分为:
1.rp手板
主要是利用激光快速成型技术生产出来的手板。
rp手板的优点表现在它的快速性上，由于它主要是通过堆积技术成型，所以rp手板一般相对粗糙，并且对产品的壁厚也有一定要求，壁厚太薄就不能进行生产，另外在受潮的情况下也很容易变质。
c手板
主要是利用加工中心生产出来的手板，其优点体现在它能够非常精确的反映图纸所要表达信息，并且cnc手板表面质量高，尤其在其完成表面喷涂和丝印后，甚至比开模具后生产出来的产品还要光彩照人。
因此，cnc手板制造也就越来越成为手板制造业的主流。
那么我们为什么要制作手板模型呢？
1.进行小批量产品生产(1-100件)
2.手板模型可以直接参加展览寻找客户
3.手板模型可以用来检验外观设计
4.手板模型为结构设计的检验提供了方便
5.避免直接开模具的风险性
更多详情敬请关注湖南手板模型华曙高科官方网站“如何提高手板模型的制作效率(下）”！。

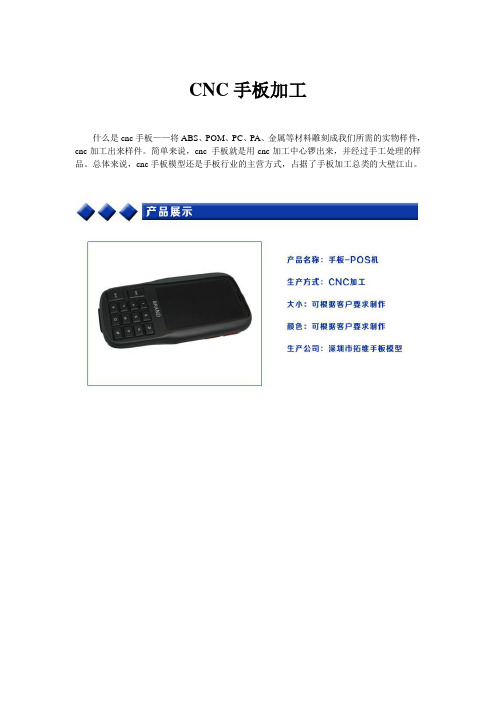

CNC手板加工什么是cnc手板——将ABS、POM、PC、PA、金属等材料雕刻成我们所需的实物样件，cnc加工出来样件。
简单来说，cnc 手板就是用cnc加工中心锣出来，并经过手工处理的样品。
总体来说，cnc手板模型还是手板行业的主营方式，占据了手板加工总类的大壁江山。
在cnc手板模型制作过程中，一般需要经过以下步骤：第一步，编程。
就是根据客户提供的3D图，进行数据编写程序，让电脑锣根据这些3D 数据进行走刀，翻面加工。
一个产品加工出来的效果是否理想，跟程序编写的是否合理关系非常大，是手板加工的首要环节。
第二步，cnc电脑锣加工，这是塑胶手板的常用的加工方式，所用的材质很多，常见的为ABS，POM,PC,PP,PA,PMMA等等，不同的产品适合不同的材质，比如透明的要用亚克力，比如PP材质不能喷油处理，比如PC是可以加工成透明以及符合耐高温和良好韧性的产品。
只有选择好了材质，加工的手板才能达到产品所要检验功能的目的。
第三步，手工修边角，去除边框，敲掉石膏，拆件粘接，为产品的打磨做好准备。
第四步，按照客户提出的表面成品的效果进行处理，如打磨抛光透明，如喷油印刷，电镀镭雕甚至拉丝氧化等等。
这些是决定一个产品外观效果的最重要的步骤，直接决定手板加工的成功与否。
第五步，产品组装，测试功能，如能顺利实现功能要求，则手板制作完成，否则，进行3D图修改，完善最初的设计要求。
一切完成后，就是打包发快递交货了。
以上这些流程为手板厂加工制作的主要流程，因为不同的地方，不同的产品要求，不同的客户，会导致产品加工的过程有所改变，我们可以有选择性的参考即可。
手板加工价格是很多客户都非常关注的问题，但是不同材料手板价格各不相同，就算是同一材料的手板，由于其大小、难易程度、复杂程度、加工工艺不同，其价格也各不相同，在这里无法给出统一的价格，欲知详情请发送手板图纸或电话咨询。
手板制作的方法和各自的特点转眼间，我接触手板这个行业已经有半年时间了，刚开始我不知道什么是手板，“手板”这个词汇对于我来说是完全陌生的，就像小学生面对一个复杂的英语单词一样。
其实，“手板”并不是一个新的词汇，它已经存在了很长一段时期。
下面我就来归纳一下手板制作有哪几种方法以及它们各自的特点是什么：根据工艺设备的不同，手板制作可以分为激光快速成型（FDM、SLA、SLS），CNC加工，真空复模（硅胶复模），快速模具（简易模具）和低压灌注等方法。
1激光快速成型1）、FDM，是将ABS条用激光烧结而成，它的特点是物理性能和化学成分都与ABS一样，装配性能好，内部结构清晰，但外观粗糙，适合做结构验证的手板。
2）、SLA，是将环氧树脂用激光烧结而成，环氧树脂在常温状态下是液态，装在SLA机的箱子里，当激光按图形的结构一层扫描时，激光碰到的地方环氧树脂就会由液体变成固体，最后，将箱子里多余的液态环氧树脂放掉，就会留下一个和图形一模一样的模型。
SLA适合做小件的，但CNC难以加工的手板。
3）、SLS，由SLA发展而来，它除了兼有SLA的功能外，还可以烧结金属粉末（如铝粉、铜粉、不锈钢粉等），制作手板的成本比SLA的高。
2 CNC加工，CNC手板模型是综合计算机辅助设计（CAD）、计算机辅助制造（CAM）、计算机数字控制(CNC)等先进技术，把计算机上构成的三维数据模型，由整块材料切削挖掘加工而成。
它的特点是加工速度快、成本低，可以达到很高的加工精度。
而且材料的选择范围广，可以保证手板模型的材料和批量生产零件材料的一致性。
手板的真实感强，表面质量可以达到很高的水平，在进行打磨、抛光、喷砂、喷漆、丝印、UV、电镀等后续加工后，制作效果完全可以同模具生产的产品相媲美，甚至更高。
由于CNC加工需要一个地做，所以它适合做1-5个的批量。
3真空复模（硅胶复模），其流程是先用母板做一个硅胶模，然后再倒入液态的环氧树指（如PU），再加热让其固化，最后就可从硅胶模中取出一个和母板一模一样的手板（模型）。
可进行CNC加工的手板材料经典的创意，合理的结构，最终必须通过实物来验证。
公司采用客户要求的材料，使用CNC数控加工、激光快速成型等工艺，通过打磨、抛光、喷油、丝印、移印、镭雕、喷砂、电镀、拉丝、氧化、浮雕、UV等工序.一、按加工方式，我们可以加工制作以下手板模型：1、CNC塑胶手板，材料有：ABS、亚克力、PP、PC、POM、尼龙、电木等；2、CNC五金手板，材料有：铝、铝镁合金、铝锌合金、铜、钢、铁等；二、按行业类别，我们可以加工制作以下手板模型：1、能源产品手板模型，LED灯外壳，移动电源外壳，太阳能设备，风能叶片等部件；2、汽车部件手板模型，汽车、摩托车部件，汽车仪表盘，灯罩等零部件；医疗器械手板模型，X光机、血透仪、监护仪、足部保健盒等；3、工业设备手板模型，管道检测设备、电表自动化检定设备，智能机器人等；4、家用电器手板模型，如彩电、空调、显示器、水煲、咖啡壶、电饭煲、汁机等；5、数码通信手板模型，如手机、电话机、传真机、可视门铃、摄像机等。
三、小批量加工在工业生产中，涉及到工艺、成本、使用数量等问题，有很多零件是能通过机器来进行大规模生产的，这样就需要通过某些特殊的工艺来进行小规模或小批加工，中间还可能涉及到手工处理环节。
我们主要用CNC来做小批量加工。
1、塑胶件的小批量加工，材料有：赛钢POM、ABS、亚克力(俗称有机玻璃)、PC等；2、五金件的小批量加工，材料有：铝、铝镁合金、铝锌合金、铜、钢、等。
CNC手板的模型特征，主要有：一、具有断电续雕与及时错误代码文件功能，原点自动纠错功能；二、机身承受力高、不变形，进口双螺母丝杆确保雕刻速度，用台湾高精度方形直线导轨，有效地提高雕刻精度；三、机体优化设计，采用直线导轨，使用寿命长。
四、采用高速水冷变频电机，大力距、强切削、高频率、长寿命，可长时间连续工作；五、可随时暂停、增减速度、调节深度，并可预览雕刻路径的平面和立体图,无级调速方便于雕刻不同材质，适用于不同行业；六、方便的断刀处理，任意点刻补，无需重新排版或回到原点重刻，操作方便、容易掌握，支持文泰、TYPE3、精雕等排版软件。

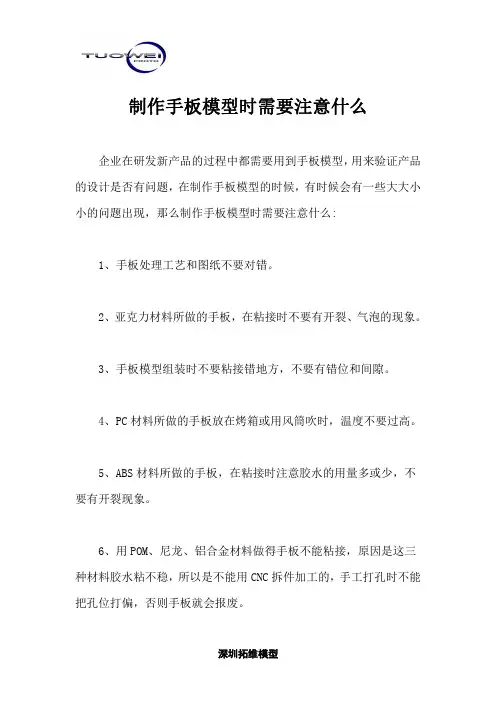

制作手板模型时需要注意什么
企业在研发新产品的过程中都需要用到手板模型，用来验证产品的设计是否有问题，在制作手板模型的时候，有时候会有一些大大小小的问题出现，那么制作手板模型时需要注意什么:
1、手板处理工艺和图纸不要对错。
2、亚克力材料所做的手板，在粘接时不要有开裂、气泡的现象。
3、手板模型组装时不要粘接错地方，不要有错位和间隙。
4、PC材料所做的手板放在烤箱或用风筒吹时，温度不要过高。
5、ABS材料所做的手板，在粘接时注意胶水的用量多或少，不要有开裂现象。
6、用POM、尼龙、铝合金材料做得手板不能粘接，原因是这三种材料胶水粘不稳，所以是不能用CNC拆件加工的，手工打孔时不能把孔位打偏，否则手板就会报废。
7、喷油方面不要有色差、油漆爆裂、掉漆等现象，还有在调油和喷油时控制尘点。
8、复模需要注意不要变形和缩水，不要有太多的气泡，如果气泡多会加大手工那边的工作量。
9、手板模型在打磨过程中不要把尺寸打小。
10、手板模型有R角的，打磨不要打成了直角，还有工件边缘有弧度的地方，打磨时也许需要注意。
手板模型知识点总结初中一、什么是手板模型？手板模型是将产品设计图纸或数字模型通过加工设备制造出来的产品真实尺寸外形，用于确认产品的实际外观和功能性能的模型。
手板模型是产品开发中非常重要的一环，它可以用于进行外观检查、尺寸对比、功能性验证等，是产品设计开发过程中必不可少的一部分。
二、手板模型的分类1. 按材料分类手板模型的材料主要有塑料、金属、橡胶、树脂等，不同的材料适用于不同的产品，因此手板模型也可以根据材料的不同进行分类。
2. 按功能分类手板模型可以分为外观手板和功能手板两种，外观手板主要用于确认产品的外观设计和尺寸，功能手板则需要具备产品的功能特性，可以进行功能性验证。
三、手板模型的制作工艺1. CNC加工CNC加工是一种数控机床加工技术，通过编程控制数控机床进行自动加工，可以精确加工出产品的外形和尺寸。
2. 快速成型快速成型技术包括SLA（光固化）和SLS（激光烧结）两种主要方法，通过激光对液态光固化树脂或粉末材料进行成型，可以快速制作出复杂的产品结构。
3. 手工制作手工制作是一种传统的制作方法，通过手工操作和加工工具进行模型的制作，适用于一些特殊形状和细节要求的手板模型。
四、手板模型在产品设计开发中的作用1. 外观确认手板模型可以用于产品的外观设计确认，包括外形、颜色、材质等方面的确认。
2. 尺寸对比通过手板模型，可以对产品的实际尺寸进行对比，检查产品的尺寸是否符合设计要求。
3. 功能验证功能手板可以模拟产品的功能特性，进行功能性验证，检测产品的功能是否达到设计要求。
4. 客户确认手板模型可以用于客户确认产品样品，客户可以通过手板模型来了解产品的外观和功能，提出修改意见。
五、手板模型的发展趋势1. 材料的多样化随着科学技术的发展，手板模型制作材料将会越来越多样化，性能会越来越优越。
2. 制作工艺的精密化随着数控技术和快速成型技术的发展，手板模型的制作工艺会变得更加精密，制作出的模型更加真实。

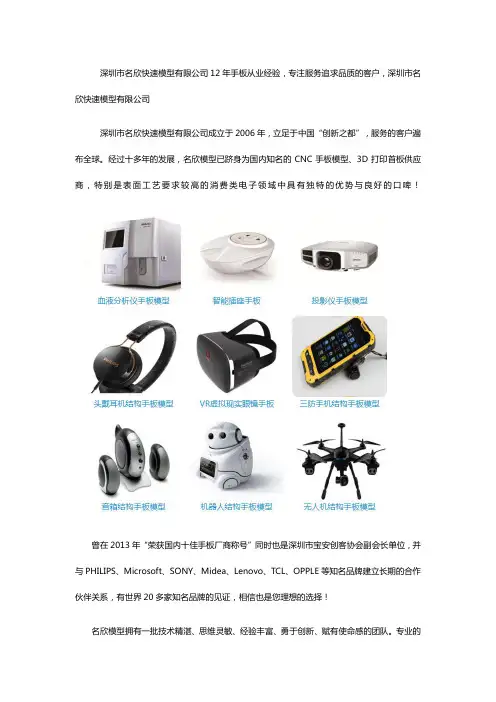

深圳市名欣快速模型有限公司12年手板从业经验，专注服务追求品质的客户，深圳市名欣快速模型有限公司深圳市名欣快速模型有限公司成立于2006年，立足于中国“创新之都”，服务的客户遍布全球。
经过十多年的发展，名欣模型已跻身为国内知名的CNC手板模型、3D打印首板供应商，特别是表面工艺要求较高的消费类电子领域中具有独特的优势与良好的口啤！曾在2013年“荣获国内十佳手板厂商称号”同时也是深圳市宝安创客协会副会长单位，并与PHILIPS、Microsoft、SONY、Midea、Lenovo、TCL、OPPLE等知名品牌建立长期的合作伙伴关系，有世界20多家知名品牌的见证，相信也是您理想的选择！名欣模型拥有一批技术精湛、思维灵敏、经验丰富、勇于创新、赋有使命感的团队。
专业的手板技术人才、系统的管理方式和全套的手板制作设备确保我们制作出令人称赞的手板模型，从而更准确、及时的表达出产品设计师的创意内涵。
为产品设计师搭建梦想与现实的桥梁，为产品创新加快步伐是名欣人永恒不变的使命！选择名欣手板厂的四大理由：1.实力―――源于丰富的经验积累和勇于创新的团队！2. 品质―――注重细节并精准体现设计师的创意内涵！3. 高效―――瞬间把设计师的设计理念变成触手可及！4.服务―――竭诚让客户的需求及时得到有效的反馈！深圳手板加工厂业务在深圳手板加工厂做业务，其实是一个能够充分体现自身价值的，因为你不仅仅是要做好自己的本职工作，还要学到更多专业性的东西，包括专业知识以及专业谈判技巧，专业术语等等。
因为只有你专业了，才会让客户感觉到放心，人都是这样的，就像男女孩找自己的另外一半一样的，都是喜欢找那种靠谱的阳光的积极的，谁都不愿意找一个不靠谱的作为自己的人生伴侣。
由于深圳手板加工厂外贸部是有经过美国CTO专业培训的，当在面临收到客户询盘以及工艺要求之前，我们一定会先仔细看下，然后再了解客户的真实想法，然后询问客户实际想要的效果是什么,来一步一步地推荐以及引导客户做出正确的选选择，如何高效、优惠、省时以及帮客户用较少的钱做出做高质量的产品来，这都是我们每一个业务都要做到的，你好我好客户好，大家都好！使用专业技能的谈判是百试百灵，当我在谈客户的时候，我都下意识的引导客户，推荐适合客户的材料以及客户想要的材料。

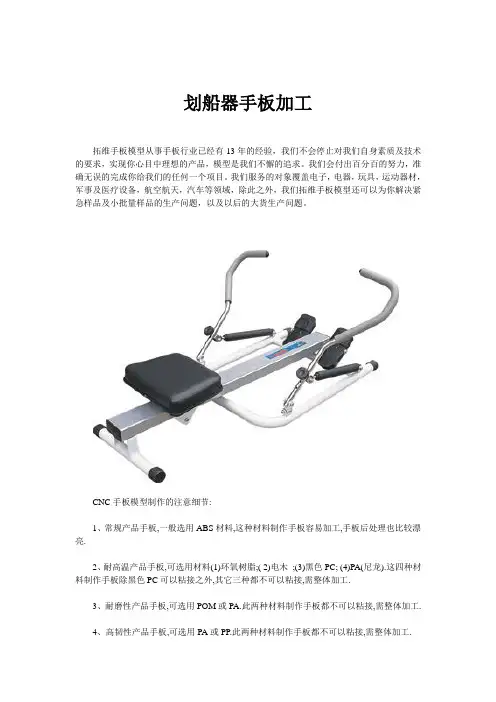

划船器手板加工拓维手板模型从事手板行业已经有13年的经验，我们不会停止对我们自身素质及技术的要求，实现你心目中理想的产品，模型是我们不懈的追求。
我们会付出百分百的努力，准确无误的完成你给我们的任何一个项目。
我们服务的对象覆盖电子，电器，玩具，运动器材，军事及医疗设备，航空航天，汽车等领域，除此之外，我们拓维手板模型还可以为你解决紧急样品及小批量样品的生产问题，以及以后的大货生产问题。
CNC手板模型制作的注意细节:1、常规产品手板,一般选用ABS材料,这种材料制作手板容易加工,手板后处理也比较漂亮.2、耐高温产品手板,可选用材料(1)环氧树脂;( 2)电木;(3)黑色PC; (4)PA(尼龙).这四种材料制作手板除黑色PC可以粘接之外,其它三种都不可以粘接,需整体加工.3、耐磨性产品手板,可选用POM或PA.此两种材料制作手板都不可以粘接,需整体加工.4、高韧性产品手板,可选用PA或PP.此两种材料制作手板都不可以粘接,需整体加工.5、透明产品手板,可选用PMMA(亚克力)、透明ABS、透明PC等材料.这些材料制作出来的手板,通过抛光,透明度极高,达到跟真产品一样的效果.6、产品手板表面处理一般分为喷油、电镀、磨砂、丝印、移印等表面效果.手板喷油分为光面、哑面、砂面、透明色、半透明色、荧光色、橡胶油等效果.产品的优势1.纹路清晰，依托先进的设备及独特工艺设计，使线条纹路和轮廓更加清晰流畅。
2.更高精密，采用高精度CNC加工中心，最高精度公差可达到±0.1mm。
3.更短周期，公司专注于手板行业8年，积累了大量的相关经验和人才，能够高效完美的达到客户要求，满足客户要求的前提下更快的完成订单。
4.更强实力，先进的设备和优秀的人才，加工尺寸范围更广，制作出更优秀的样板。
拓维手板模型技术公司有十多年的制作手板的经验，非常注重手板的质量，全工厂的每个角落实施360度视频监控，确保客户的产品资料的绝对保密。
塑胶手板的加工方式塑胶手板模型就是制作采用塑胶材质通过cnc加工，3D打印和复模的方式来制作，一般塑胶材质有ABS,POM,PC,PP,PA,PMMA,PU等，abs是最常用来制作手板的材料，pc和pmma(亚克力)是透明材质的，用来制作透明件手板，PU为硅胶模小批量产品制作用材料。
塑胶手板加工工艺有：CNC手板加工、硅胶模具复模手板、3D打印手板、RIM低压灌注。
1、CNC手板：加工精度可以达到±0.05mm。
塑胶手板加工CNC加工方式的主要材料有：ABS、PC、PMMA、PA、POM、PA+玻纤、电木。
其中ABS是最常见也最常用的塑胶材料，PC、PMMA为加工透明件手板所用，PC为半透明状态，PMMA为全透明状态，如手机的镜片，眼镜等。
塑胶手板中的ABS原料密度较注塑产品ABS的材料较低。
其经过加工后，内部分子链被切割断裂。
所以用ABS制成的塑胶手板强度较低，较成品比较容易断裂。
不能做为销售用的产品。
2、复模手板：加工精度为±0.15mm/100mm。
其材料为液体PU，性能有类ABS、类PC等。
对于小批量10~100套左右的塑胶产品来说，此加工工艺是最为合适，价格周期都占有优势，是短期小批量产品的好方法。
3、3D打印手板：加工精度为±0.1mm。
对于一些形状复杂表面精细的零件是比较适合的，比如玩具、工艺品等。
但因为其加工精度较CNC手板较低，材料较脆，制作出来的塑胶手板不利于结构认证，所以我们认为，SLA激光快速成型最大的使用价值在于他能与CNC 加工形成良好的互补作用，它可以完成CNC加工不到的细节。
4、RIM手板：加工精度为±0.2mm/100mm。
目前此工艺用到最多的模具为ABS模具和铝合金模具。
ABS模具寿命（300件左右），铝合金模具寿命（1000件左右）。
材料为液体PU，复制出来的成品也都是塑胶产品，主要适合于大件结构简单的塑胶手板模型，如汽车保险杠，医疗面板之类的。
《⼿板模型制造》电⼦教材_全第1课：认识⼿板模型⼀、⼿板模型的定义⼿板（也有叫⼿办、⾸版或者⼿版）⼿板意指⾸个样板，意指第⼀个版本。
产品设计出来以后就要打样。
在制造业不发达的时候，绝⼤多数的样品都是⼿⼯制作出来的，所以也被称之为⼿板。
其中特别意指⼿⼯加⼯制作的过程，这也是⼿办的核⼼意义，直到现在⼿办的意义还是偏重于⼿⼯制作加⼯。
通常刚研发或设计完成的产品均需要做⼿板，⼿板是验证产品可⾏性的第⼀步，是找出设计产品的缺陷、不⾜、弊端最直接且有效的⽅式，从⽽对缺陷进⾏针对性的改善，直⾄不能从个别⼿板样中找出不⾜。
⾄此，通常还需要进⾏⼩量的试产进⽽找出批量⾥的不⾜以改善。
设计完成产品⼀般不能做到很完美，甚⾄⽆法使⽤，直接⽣产⼀旦有缺陷将全部报废，⼤⼤浪费⼈⼒和物⼒和时间；⽽⼿板⼀般情况是少数的样品，制作周期短，损耗⼈⼒物⼒少，很快地找出产品设计的不⾜进⽽改善，为产品定型量产提供充⾜的依据。
在国外，其实真正意义上的⼿办都是表现原型师个性的GARAGE KIT（简称GK），是指没有⼤量⽣产的模型套件。
Garage Kit引⽤外国⼈经常在车库⾥⾃⼰动⼿做东西的原意，所以⼿办需要⾃⼰DIY的----这也是⼿办的最⼤乐趣。
在动漫⾏业中，⼿办的叫法被滥⽤了，什么东西都被称之为⼿办。
⼆、为什么要做⼿板模型1、检验外观设计⼿板不仅是可视的，⽽且是可触摸的，他可以很直观的以实物的形式把设计师的创意反映出来，避免了“画出来好看⽽做出来不好看”的弊端。
因此⼿板制作在新品开发，产品外形推敲的过程中是必不可少的。
2、检验结构设计因为⼿板是可装配的，所以它可直观的反映出结构的合理与否，安装的难易程度。
便于及早发现问题，解决问题。
3、直接开模的风险由于模具制造的费⽤⼀般很⾼，⽐较⼤的模具价值数⼗万乃⾄⼏百万，如果在开模具的过程中发现结构不合理或其他问题，其损失可想⽽知。
⽽⼿板制作则能避免这种损失，减少开模风险。
4、产品⾯世提前由于⼿板制作的超前性，你可以在模具开发出来之前利⽤⼿板作产品的宣传，甚⾄前期的销售、⽣产准备⼯作，及早占领市场。
手板模型设计与制作导论主讲：李程苏州工艺美术职业技术学院目录一手板模型定义二手板模型作用三手板模型的分类四手板模型的发展过程五快速成型手板制作的方式六手板模型行业典型制作流程一手板模型定义一手板模型定义手板模型是指根据产品设计的外观图或结构图制作出来的产品样板或者产品模型。
用来检测和评审外观、机构的合理性，也用于向市场提供样品，这样通过市场检验满意后或者经过修改使市场满意后再开模进行批量生产。
二手板模型作用二手板模型作用通过手板模型的验证，可以降低直接制造的风险，也更容易在批量生产前看到产品全貌，抢先占领市场。
手板模型处在产品设计与批量生产环节之间，起到了桥梁作用。
为产品设计走向市场提供了高效、快捷、经济的解决方案。
三手板模型的分类按照用途分类：（1）外观手板是按照产品的外观设计图纸生产的产品样板。
外观手板是可视的，可触摸的实体，它可以很直观的以实物的形式把设计师的创意反映出来，避免了“画出来好看而做出来不好看”的弊端。
外观手板能直观地评审造型设计方案的人机合理性、赋予色彩、材质表达、产品整体形态，对检验和优化产品的外观设计有举足轻重的作用。
按照用途分类：（2）结构手板是按照产品的结构设计图纸生产的可装配的，可实现真实功能的产品样板。
结构手板对产品装配工艺合理性、装配的难易度、模具制造工艺及生产工艺的分析和评审都起到非常直观的作用，方便设计者及早发现问题，优化设计方案，降低直接开模风险。
按照用途分类：（3）模型手板是按照产品或产品图纸，以一定的（放大/缩小）比例生产的产品模型。
模型手板一般用于参加展会等市场推广、商业洽谈活动，为企业赢得市场先机。
四手板模型的发展过程早期的手板模型因为受到各种条件的限制，其大部分工作都是用手工完成的。
使得手板模型的加工期长且很难严格达到外观和结构图纸的尺寸要求，因而其检查外观或结构合理性的功能也大打折扣。
随着科技的进步，CAD和CAM技术的快速发展,为手板模型制造提供了更好的技术支持。
手板模型工艺流程
《手板模型工艺流程》
手板模型是产品开发过程中的重要环节，它可以帮助设计师验证产品的外观和结构设计，提前发现问题并进行改进，从而节约开发成本和时间。
手板模型制作的工艺流程包括以下步骤：
1. 产品设计方案确认：在开始制作手板模型之前，首先需要明确产品的设计方案，包括外观设计和结构设计。
设计师根据产品的实际需求和市场定位确定设计方案，并进行初步的绘图和模型制作。
2. 材料选择和加工准备：根据设计方案确定手板模型的材料和加工工艺，选择合适的材料，例如树脂、塑料、金属等，并准备相应的加工设备和工具。
3. 制作手板模型：根据设计方案和选定的材料，开始制作手板模型。
通常采用CNC加工、3D打印等先进的加工技术，通过数控机床或3D打印机精确加工出产品的外形和结构。
4. 表面处理和装配：手板模型制作完成后，需要进行表面处理，如喷漆、抛光等，以塑造产品的外观效果。
同时，还需要进行零部件的装配，确保产品的结构完整和稳固。
5. 检验和调整：制作完成的手板模型需要进行严格的检验，确保产品的外观和结构符合要求。
如果发现问题，需要及时进行调整和改进，直至达到设计要求。
6. 样品确认和生产批准：制作完成的手板模型通过内部和外部的样品确认，最终获得生产批准。
随后，手板模型可以用于展示、演示、测试和市场推广，为量产产品的生产提供参考和依据。
通过以上工艺流程，制作出符合设计要求的手板模型，可为产品的研发和生产提供有效的支持，促进产品的优化和改进，提高产品的质量和竞争力。
手板制作厂的加工方式数控手板有很多种种类，根据它的加工方式来进行分类主要有激光快速成型(RP)以及CNC加工这两种，这两种方式用的加工材料都有它们各自专用的。
1、激光快速成型这种加工方式根据原材料来分有SLA和SLS这两种。
SLA是利用了立体雕刻原理的一种工艺技术，也叫做光敏树脂选择性固化，这种技术在快速成型当中是用的最早的了。
它在生产的时候时候是在树脂槽里面盛满液态光敏树脂，因为受到紫外激光束的照射会在很短的时间内就固化了。
在刚开进行成型加工的时候，可以以升降的工作台高度是在液面下一个截面层厚的地方，这些激光束继续宁聚焦了以后，因为计算机的操作，根据截面轮廓的要求，沿着液面进行扫描，让扫描到的地方的树脂出现固话的情况，从而获得了这个截面轮廓的树脂薄片。
在这之后，工作台要降低一层薄片的高度，已经固化了的树脂薄片会就新的液态树脂覆盖住，这样之后就可以展开第二层的激光扫描固化步骤了，新的一层会粘结到前面一层上面，这样重复的操作，一直到产品成型结束了之后。
最后就是来进行清洗工作，表面光洁处理等。
这种技术比较适合用在中小型的工件当中，可以直接的获取树脂或者是相近的一些塑料制品。
而且质量，系统分辨率以及成型的精度都是非常优秀的。
SLS的加工方法和SLA的差不多，不过它利用粉末原料代替了在SLA当中的液态光聚合物，可以生产非常硬的手板，而且原料也是多样的，零件的构建速度比较高，不用对零件进行矫正，不用对支撑进行设计以及构造。
参考资料:2、CNC快速成型CNC在机械加工当中用的是比较多的，而且技术也是比较成熟了。
CNC手板制作加工的效果和精度非常可靠，是现在手板加工首先会考虑的一种方法。
它的基材有ABS，电木，PP，PVC材料，以及铜等，非常的丰富。
手板制作厂在加工的时候都会根据产品的特点来选择最为合适的一种方式，提高机械加工效率和成品质量。
cnc手板模型制作
手板模型有很多种，其中包括cnc手板模型、3d打印手板模型、激光快速成型等。
但是，目前最常见的还是cnc手板，它几乎占据了手板行业的半壁江山。
然而，很多人对cnc手板制作的工艺比较模糊，现在就跟大家介绍一下，在cnc手板模型制作过程中，一般需要经过以下步骤：
第一步，编程。
就是根据客户提供的3D图，进行数据编写程序，让电脑锣根据这些3D数据进行走刀，翻面加工。
一个产品加工出来的效果是否理想，跟程序编写的是否合理关系非常大，是手板加工的首要环节。
第二步，cnc电脑锣加工，这是塑胶手板的常用的加工方式，所用的材质很多，常见的为ABS，POM,PC,PP,PA,PMMA等等，不同的产品适合不同的材质，比如透明的要用亚克力，比如PP材质不能喷油处理，比如PC是可以加工成透明以及符合耐高温和良好韧性的产品。
只有选择好了材质，加工的手板才能达到产品所要检验功能的目的。
第三步，手工修边角，去除边框，敲掉石膏，拆件粘接，为产品的打磨做好准备。
第四步，按照客户提出的表面成品的效果进行处理，如打磨抛光透明，如喷油印刷，电镀镭雕甚至拉丝氧化等等。
这些是决定一个产品外观效果的最重要的步骤，直接决定手板加工的成功与否。
第五步，产品组装，测试功能，如能顺利实现功能要求，则手板制作完成，否则，进行3D图修改，完善最初的设计要求。
一切完成后，就是打包发快递交货了。
以上这些流程为手板厂加工制作的主要流程，因为不同的地方，不同的产品要求，不同的客户，会导致产品加工的过程有所改变，我们可以有选择性的参考即可。
