通用仪表控制图形符号及仪表位号说明

常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

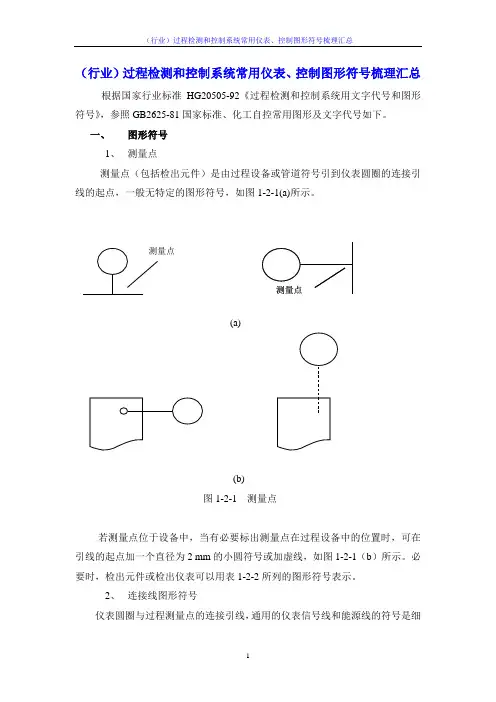

一、图形符号1、 测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。

(a)(b) 图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm 的小圆符号或加虚线，如图1-2-1（b ）所示。

必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、 连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。

仪表连接图形符号见表1-2-1。

表1-2-1 仪表连线符号表3、仪表图形符号仪表图形符号是直径为12mm（或10mm）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图1-2-2（a）。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1-2-2（b）所示。

当两个测量点引到一台复式仪表上而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2-2（c）所示。

（a） (b) (c)图1-2-2 仪表图形符号分散控制系统（双称集散控制系统）仪表图形符号是直径为12mm（或10mm）的细实线圆圈，外加与圆圈相切细实线方框，如图1-2-3（a）所示。

作为分散控制系统的计算机功能图形符号，是对角线长为12mm（或10mm）的细实线六边B形，如图1-2-3（b）所示。

第二章 常用图例符号第一节 常用仪表、控制图形符号根据国家行业标准HG20505—92《过程检测和控制系统用文字代号和图形符号》,参照GB —2625—81国家标准，化工自控常用图形文字代号如下。

一、图形符号 1．测量点测量点（包括检出元件）是由过程设备或管道符号 引到仪表圆圈的连接引线的起点,一般无特定的图形符] 号,如图1-2—1(a ）所示.若测量点位于设备中，当有必要标出测量点在过程 设备中的位置时，可在引线的起点加一个直径为2mm 的 小圆符号或加虚线,如图1-2—1（b ）所示.必要时， 检出元件或检出仪表可以用用1—2-2所列的图形符号 表示.2．连接线图形符号仪表圆圈与过程测量点的连接引线,通用的仪表 信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS —0.14为0.14MPa 的空气源，ES-24DC 为24V 的直流电源.当通用的仪表信号线为细实线可能造成混淆时,通用信号线符号可在细实线上加斜短划线(斜短划线与细实线成45º角)仪表连接线图形符号见表1-2-1。

3．仪表图形符号仪表图形符号地直径为12mm （或10mm ）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多,圆圈不能容纳时，可以断开。

如图1—2-2(a)所示。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图1—2-2（b ）所示.当两个测量点引到一台复式仪表上,而两个测量点在图纸上距离较远或不在同一张图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图1-2—2（c ）所示。

分散控制系统(又称集散控制系统径为12mm(或10mm)的细实线圆圈，外加与圆圈相切的细实线方框，如图1-2-3（a)所示。

作为分散控制系统一个部件的计算机可编程序逻辑控制器功能图形符号如图1-2—3所示，外四方形边长为12mm(或10mm).其他仪表功功能图形符号见表1—2—2。

常用图例符号第一节 常用仪表、控制图形符号根据国家标准HG 20505－92过程检测和控制系统用文字代号和图形符号,参照GB2625－81国家标准,化工自控常用图形及文字代号如下;一、图形符号 1．测量点测量点包括检出元件是由过程设备或管道符号引到仪表圆圈的连接引线的起点,一般无特定的图形符号,如图1a 所示;图1测量点图(a)图(b)测量点测量点若测量点位于设备中,当有必要标出测量点在过程设备中的位置时,可在引线地起点加一个直径为2mm 的小圆或加虚线,如图1b 所示;必要时,检出元件或检出仪表可以用表2所列的图形符号表示;2．连接线图形符号仪表圆圈与过程测量点的连接引线,通用的仪表信号线和能源线的符号是细实线;汉有必要标注能源类别时,可采用相应的缩写标注在能源线符号之上;例如为的空气源,ES-24DC 为24V 的直流电源;当通用的仪表信号线为细实线可能造成混淆时,通用信号线符号可在细实线上加斜短划线斜短划线与细实线成45°角;仪表连接线图形符号见表1;表1　仪表连线符号表气压信号线6电信号线或短划线与细实线成45°角，下同导压毛细管8液压信号线9电磁、辐射、热、光、声波等信号线（有导向）10电磁、辐射、热、光、声波等信号线（无导向）11内部系统链（软件或数据链）1机械链13二进制电信号14二进制气信号15当有必要区分信号线的类型时3．仪表图形符号仪表图形符号是直径为12mm 或10mm 的细实线圆圈;仪表位号的字母或阿拉伯数字较多,圆圈内不能容纳时,可以断开,如下图2a 所示;处理两个或多个变量,或处理一个变量但有多个功能的复式仪表,可用相切的仪表圆圈表示,如图2b 所示;当两个测量点引到一台复式仪表上,而两个测量点在图纸上距离较远或不在同一图纸上,则分别用两个相切的实线圆圈和虚线圆圈表示,见图2c 所示;其他仪表或功能图形符号见表2 4．表示仪表安装位置图形符号表示仪表安装位置的图形符号见表3测量点A 测量点B图(a)图(b)图2　仪表图形符号图(c)表2 仪表功能图形符号差压式指示流量计法兰或角接取压孔板法兰或或角接取压测试接头，不带孔板5法兰或或角接取压测试接头，不带孔板快速更换装置中的孔板皮托管或文丘里理论取压、径距取压或管道取压孔板，差压式流量变送器8径距取压测试接头不带孔板994文丘里管均速管3峡　槽堰涡轮或旋翼式16转子流量计17位移式，流量积算指示器流量控制器超声波流量计旋涡传感器22靶式传感器流量喷嘴电磁流量计MF-质量流量EMF-电磁流量计IFO-内藏孔板VOT-旋涡传感器测量元件和变送器为一体时　钟KI25流量喷嘴多点开-关，第七时间顺控指示灯29KC28SP12P R吹气或冲洗装置复位装置隔膜隔离一般的联锁逻辑I正常情况下操作员不监视,或盘后安装的仪表设备或功能,仪表图形符号列可表示为：在需要时标注仪表盘号或操作台号;5．控制阀体血型符号、风门图形符号 控制阀体图形符号、风门图形符号见表4表4　控制阀体图形符号、风门图形符号6．执行机构图形符号执行机构图形符号见表5所示;表5　执行机构图形符号带弹簧的薄膜执行机构M电动执行机构数字执行机构D活塞执行机构单作用活塞执行机构双作用电磁执行机构S带手轮的气动薄膜执行机构带气动阀门定位器的气动薄膜执行机构带弹簧的薄膜执行机构带电气动阀门定位器的气动薄膜执行机构S R 带远程复位装置的执行机构（以电磁执行机构为例）SR带工人复位装置的执行机构（以电磁执行机构为例）7．执行机构能源中断时控制位置的图形符号执行机构能源中断时控制阀位置的图形符号,以带弹簧的气动薄膜执行机构控制阀为例,见表6所示;表6　执行机构图形符号能源中断时，直通阀开启能源中断时，直通阀关闭能源中断时，三通阀流体方向A-C能源中断时阀保持原位能源中断时，不定位能源中断时，四通阀流体流动方向A-C和D-B注：上述图形符号,若不用箭头、横线表示,也可以在控制阀体下部标注缩写词：FO－能源中断时阀开启；FC－能源中断时阀关闭；FL－能源中断是阀保持原位；FI－能源中断时任意位置;8．配管管线图例符号配管管线图例符号见表7所示;表7　配管管线图形符号二、字母代号1．被测变量和仪表功能表示被测变量和仪表功能的字母代号见表8被测变量和仪表功能的字母代号说明：1．“供选用”指的是在个别设计中多次使用,而表中未规定其含义;2．字母“X”未分类,即表中未规定其含义,适用于在设计中一次或几次使用;表8被测变量和仪表功能的字母代号3．后继字母确切含义,根据实际需要可以有不同的解释;4．被测变量的任何第一位字母若与修饰字母D差、F比、M瞬间、K变化速率、Q积算式累计中任何一个组合在一起,则表示另外一种含义的被测变量;例如TDI和TI分别表示温差指示和温度指示; 5．分析变量的字母“A”,当有必要表明具体的分析项目时,在圆圈外右上方写出具体的分析项目;例如：分析二氧化碳,圆圈内标A,圆圈外标注CO2;6．用后继字母“Y”表示继动或计算功能时,应在仪表圆圈外一般在右上方标注它的具体功能;如果功能明显时,也可以不标注;7．后继字母修饰词H高、M中、L低可分别写在仪表圆圈外有右上方;8．当H高、L低用来表示阀或其他开关装置的位置时,“H”表示阀在全开时接近全开位置,“L”表示在全关或接近全关位置;9．后继字母“K”表示设置在控制回路内的自动－手动操作器;例如流量控制回路的自动－手动操作器为“FK”,它区别于HC－手动操作器;三、仪表位号的表示方法1．仪表位号组成在检测、控制系统中,构成一个回路的每个仪表或元件都应有自己的仪表位号;仪表位号由字母代号组合和回路编号两部分组成;仪表位号中,第一位字母表示被测变量,后继字母表示仪表的功能；回路编号可以按装置或工段区域进行编制,一般用三位至五位数字表示,如下例所示：2．分类与编号仪表位号按被测变量进行分类,即同一个装置或工段的相同被测变量的仪表位号中数字编号的连续的,但允许中间有空号；不同被测变量的仪表位号不能连续编号;如果同一个仪表回路中有两个以上具有相同功能的仪表,可用仪表位号后附加尾缀大写英文字母加以区别,例如：PT-202A、PT-202B表示同一回路内的两台变送器；PV-201A、PV-201B表示同一回路内的两台控制阀;当属于不同工段的多个检出共用一台显示仪表时,仪表位号只编顺序号,不表示工段号,例如：多点温度指示仪的仪表位号为TI-1,相应的检测元件仪表位号为TE-1-1、TE-1-2……;当一台仪表由两个或多个回路共用时,应标注各回路的仪表位号,例如一台双笔记录仪记录流量和压力时,仪表位号为FR-121/PR-131,若记录两个回路的流量时,仪表位号应为FR-101/FR-102或PR-101/102;3．带控制点流程图和仪表系统图上表示方法仪表位号表示方法是：字母代号填写在圆圈上半圈中,回路编号填写在圆圈下半圈中;集中仪表盘面安装仪表,圆圈中有一横,如图3中a所示,就地安装仪表中间没有一横,如图3中b所示;根据图形符号、文字代号以及仪表位号表示方法,可以绘制仪表系统图,见下表;2液位指示TR温度压力串级控制系统温度趋势记录、低报警设　备2设　备24SPTALTR4TAL4SP第二节 常用电工与电子学图例符号一、图形符号根据国标BG 4728电气图用图形符号,参照国际电工委员会IEC 的规定,现引图形符号见下表：第三节自控常用英文缩写根据国家行业标准HG 2055-92过程检测和控制系统用文字代号和图形符号,当有必要在管道仪表流程图等图纸上标注文字时,其英文缩写见下表：。

常用仪表、控制图形符号根据国家行业标准HG20505-92《过程检测和控制系统用文字代号和图形符号》，参照GB2625-81国家标准、化工自控常用图形及文字代号如下。

一、图形符号1、测量点测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1-2-1(a)所示。

测量点测量点(a)(b)图1-2-1 测量点若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的起点加一个直径为2 mm的小圆符号或加虚线，如图1-2-1（b）所示。

必要时，检出元件或检出仪表可以用表1-2-2所列的图形符号表示。

2、连接线图形符号仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。

当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。

例如AS-014为0.14MPA的空气源，ES-24DC为24B的直流电源。

当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45度角）。

仪表连接图形符号见表1-2-1。

表1-2-1 仪表连线符号表序号类别图形符号备注1 仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线（细实线：下同）23 4 连接线交叉连接线相接5 6 表示信号的方向气压信号线断划线与细实线成45度角，下同7 电信号线或8 9 导压毛细管液压信号线10 电磁、辐射、热、光、声波等信号线（有导向）111213 电磁、辐射、热、光、声波等信号线（无导向）内部系统链（软件或数据链）机械链1415 二进制电信号二进制气信号或3、仪表图形符号仪表图形符号是直径为 12mm（或 10mm）的细实线圆圈。

仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开。

如图1-2-2（a）。

处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图 1-2-2（b）所示。
