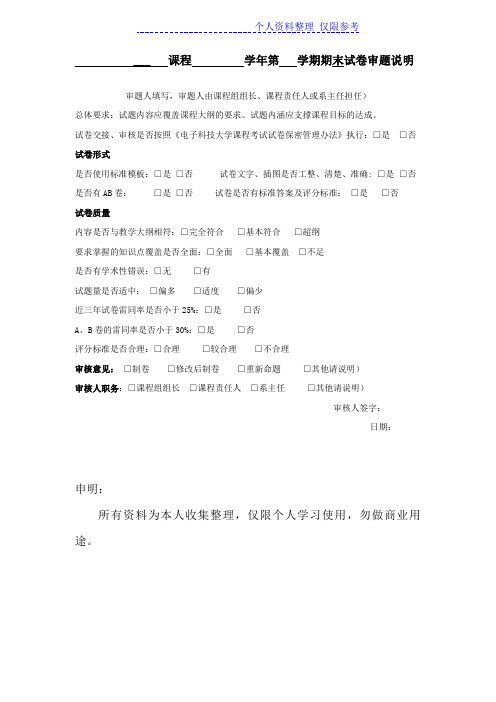

___ 课程学年第学期期末试卷审题说明
审题人填写，审题人由课程组组长、课程责任人或系主任担任）
总体要求：试题内容应覆盖课程大纲的要求。
试题内涵应支撑课程目标的达成。
试卷交接、审核是否按照《电子科技大学课程考试试卷保密管理办法》执行：□是□否试卷形式
是否使用标准模板：□是□否试卷文字、插图是否工整、清楚、准确: □是□否是否有AB卷：□是□否试卷是否有标准答案及评分标准：□是□否
试卷质量
内容是否与教学大纲相符：□完全符合□基本符合□超纲
要求掌握的知识点覆盖是否全面：□全面□基本覆盖□不足
是否有学术性错误：□无□有
试题量是否适中：□偏多□适度□偏少
近三年试卷雷同率是否小于25%：□是□否
A、B卷的雷同率是否小于30%：□是□否
评分标准是否合理：□合理□较合理□不合理
审核意见：□制卷□修改后制卷□重新命题□其他请说明）
审核人职务：□课程组组长□课程责任人□系主任□其他请说明）
审核人签字：
日期：
申明：
所有资料为本人收集整理，仅限个人学习使用，勿做商业用途。
………密………封………线………以………内………答………题………无………效……电子科技大学二零XX 至二零XX 学年第X 学期期终考试模拟集成电路原理课程考试题 A 卷（120分钟）考试形式：开卷考试日期20XX 年月日课程成绩构成：平时10 分，期中0 分，实验10 分，期末80 分一二三四五六七八九十合计一．选择题（共20题，每题2分，共40分）1.对于MOS管, 当W/L保持不变时, MOS管的跨导随漏电流的变化是( B )A. 单调增加B. 单调减小C. 开口向上的抛物线D.开口向下的抛物线.2. 对与MOS器件,器件如果进入饱和区, 跨导相比线性区将( A )Ａ增加 B.减少 C不变 D 可能增加也可能减小3. 在W/L相同时, 采用”折叠”几何结构的MOS管较普通结构的MOS管, 它的栅电阻( C )A 增大B 不变C 减小D 可能增大也可能减小4. 关于衬底PNP,下列说法正确的是( A )A．所有衬底PNP集电极电压必须相同.B．所有衬底PNP发射极电压必须相同.C．所有衬底PNP基极电压必须相同.D．所有衬底PNP各个电极电压可以任意设定5. 对于扩散电阻, 其宽度越大, 则电阻值越易做得( A )A 精确, B误差大, C 误差可大可小, D电阻间的相对误差大.6. 室温下, 扩散电阻阻值的温度系数为( A )A 正, B零, C负, 可正可负7.在集成电路中决定互联线宽度的因素有( A )A．大电流密度限制.B．Si-Al互熔问题.C．互联线的温度系数………密………封………线………以………内………答………题………无………效……D．是否形成欧姆接触.8. 套筒式共源共栅运放和折叠式共源共栅运放相比, 它的( B )较大些A. 最大电压输出摆幅B. 差模增益C. 极点频率D.功耗9.在版图设计上, 采用比例电阻和比例电容的设计可以( C )A. 提高电阻或电容自身的绝对精度,B. 提高电阻或电容自身的相对精度,C. 减小电阻或电容间的比例误差D. 无影响10.差分对中, 不影响其共模抑制比的因素为( C )A．差分管的对称性B．电流源的交流阻抗C．输入电压幅度D．电阻R C1和R C2的对称性11. Cascode电流镜的最小输出电压V MIN(out)的值为( C )A．V ON+V TN B.2(V ON+V TN) C. 2V ON+V TN D. V ON+2V TN12.对于ED NMOS基准电压源电路, 其中的两个NMOS的工作状态为( A )A, 都是饱和区B. 一个是饱和区, 一个是线性区C 都是线性区D都是亚阈值区13正偏二级管正向压降具有( B )温度特性.A . 零 B. 负 C. 正 D. 可正可负14. MOS共栅放大器的特点是( D )A．放大器输入输出反相, 输入阻抗高B．放大器输入输出同相, 输入阻抗高………密………封………线………以………内………答………题………无………效……C．放大器输入输出反相, 输入阻抗低D．放大器输入输出同相, 输入阻抗低15. 电路的主极点是( D )A离原点最远的极点, 它对应电路的-3dB带宽B 离原点最远的极点, 它对应电路的单位增益带宽C离原点最近的极点, 它对应电路的单位增益带宽D.离原点最近的极点, 它对应电路的-3dB带宽16.在CMOS差分输入级中, 下面的做法哪个对减小输入失调电压有利( C )A．增大有源负载管的宽长比.B．提高静态工作电流..C．增大差分对管的沟道长度和宽度D．提高器件的开启(阈值)电压17.在差分电路中, 可采用恒流源替换”长尾”电阻. 这时要求替换”长尾”的恒流源的输出电阻( A )A．越高越好, B.越低越好 C. 没有要求D. 可高可低18. 和共源极放大器相比较, 共源共栅放大器的密勒效应要( A )A.小得多B相当, C 大得多. D不确定19.在版图设计上, 采用比例电阻和比例电容的设计可以( C )A. 提高电阻或电容自身的绝对精度,B. 提高电阻或电容自身的相对精度,C. 减小电阻或电容间的比例误差D. 无影响20.对于差分对的版图设计下列（ D ）图最优.………密………封………线………以………内………答………题………无………效……二． 简答题（共5题，每题4分， 共20分）1. 画出共源共栅放大器基本结构, 简述其工作原理及特点.答:基本原理：M1为输入器件，M2为共源共栅器件，共源级M1将输入电压信号Vin 转换为电流信号g m Vin ，该电流信号流入M2漏端，从其源端输入到负载。

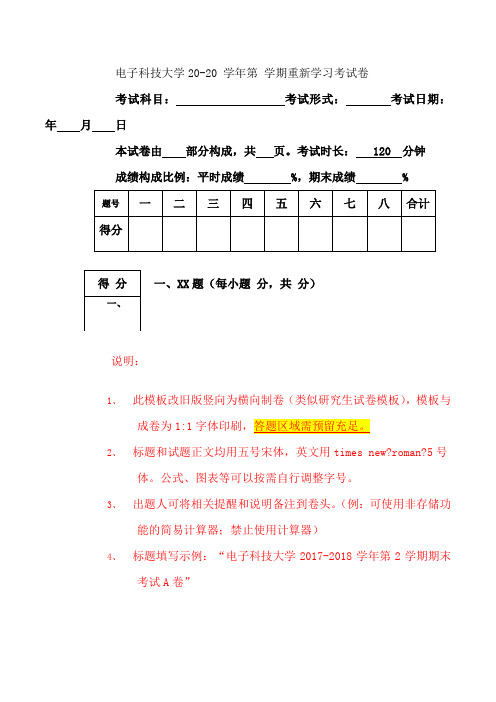

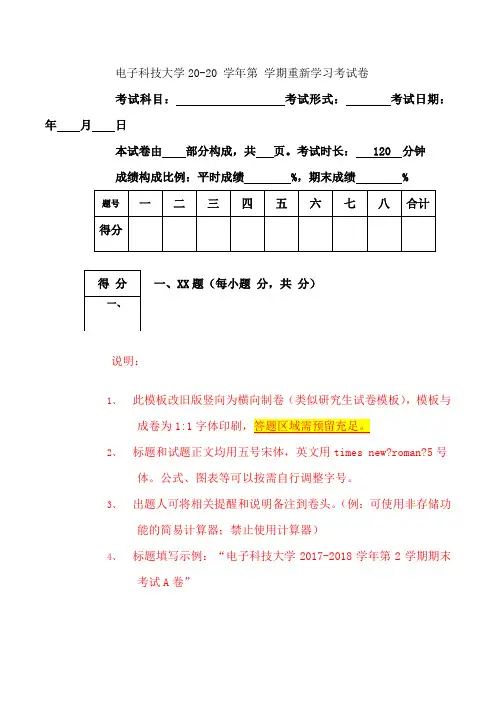

电子科技大学20-20 学年第 学期重新学习考试卷
考试科目： 考试形式： 考试日期：
年 月 日
本试卷由 部分构成，共 页。
考试时长： 120 分钟 成绩构成比例：平时成绩 %，期末成绩 %
一、XX 题（每小题 分，共 分）
说明：
1、
此模板改旧版竖向为横向制卷（类似研究生试卷模板），模板与成卷为1:12、
标题和试题正文均用五号宋体，英文用times new?roman?5号体。
公式、图表等可以按需自行调整字号。
3、
出题人可将相关提醒和说明备注到卷头。
（例：可使用非存储功能的简易计算器；禁止使用计算器）
4、
标题填写示例：“电子科技大学2017-2018学年第2学期期末考试A 卷”
二、XX题（每小题分，共分）
三、XX题（每小题分，共分）
四、XX题（每小题分，共分）
五、XX题（每小题分，共分）
六、XX题（每小题分，共分）。
