一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
三、目前电的安装方法很多，有的是12元/平方，有的是15元/平方，做法不同，做工费用也不同。
1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。
2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都要需要单独的空开控制。
如果用普通的PVC管穿线，就是12元/平方的人工费。
用冷弯管穿线的人工费就是15元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。
强弱电分槽布线的，要加3元，就是18元/平方，说白了就是加多开槽的钱。
3、国标的做法就要22元了，完全不开横槽，只开竖槽。
四、水电施工的基本原则：水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。
1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。
2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。
3、布线：布线一般采用线管暗埋的方式。
线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。
4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。
六种建筑、楼房装修布线接线图更多精彩，尽在全球电气资源官网（）1.建筑装修施工工地用配电线路建筑装修施工工地配电线路如图1(a)所示，施工配电设备根据其用电量及用电设备的实际要求，装在防雨绝缘配电箱内，进而可设总保险、总电源开关、分路空气断路器、闸刀、单相照明闸刀以及三相四线制的临时四眼插座和单相三眼的插座等。
另外在附近为了方便移动电动工具的使用，还可装些防雨的小型配电盘，通过四眼插座和四芯橡皮电线，连接到移动工具的现场，以使操作施工中能及时断电。
小型配电盘一般构造有一四眼插头，通过四芯橡皮电缆线连接到移动工具的施工现场，并进入防雨的木制箱盒里。
在绝缘板上装设有总闸刀开关，闸刀上装设有保险丝。
另外可装分支闸刀以及四眼插座和三眼插座。
四眼插座可供移动振动棒、磨光机等移动电动工具使用，三眼插座可供手电钻、电锤、电刨等单相电动工具使用，见图1(b)。
图1 建筑装修施工工地用配电线路图1 建筑装修施工工地用配电线路(续)2.六层楼配电系统分配线路在承接设计、安装住宅楼房的照明工程时，要对每个房间的作用与用途有所了解，根据住户生活、活动的要求来设计照明电气的安装方式、安装位置，确定安装具体要求。
其次还要考虑到住宅所应用的各种电气设备对电源的要求，满足家庭电气化的需求。
同时还要采取安全措施，达到安全供电，使住宅照明供电设施尽可能规范、统一、安全、节约，有条件时应选用节电型电器装置。
建筑楼房电气线路装备的原则是：①选择进户线的截面积大小时应使整个楼房的总用电电流小于该导线的安全电流，并留有适当的裕度。
进户线可采用铜芯橡皮绝缘导线，沿外墙敷设明线。
进户线及干线的穿管管径应按穿线点截面放大一级来选择。
②进户总电流超过30A时，应选用三相五线制进户。
除进户时三相四线制电源进入住宅楼房配电盘外，还要设置零线的重复接地，并单独引入一根接地线，住宅楼房室内的配电箱、导线钢管、插座接地孔应由专门进入的一根接地线来连接，这就是三相五线制供电。
一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
三、目前电的安装方法很多，有的是A元/平方，有的是B元/平方，做法不同，做工费用也不同。
1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。
2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都要需要单独的空开控制。
如果用普通的PVC管穿线，就是A元/平方的人工费。
用冷弯管穿线的人工费就是B元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。
强弱电分槽布线的，要加3元，就是C元/平方，说白了就是加多开槽的钱。
3、国标的做法就要D元了，完全不开横槽，只开竖槽。
四、水电施工的基本原则：水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。
1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。
2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。
3、布线：布线一般采用线管暗埋的方式。
线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。
4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。

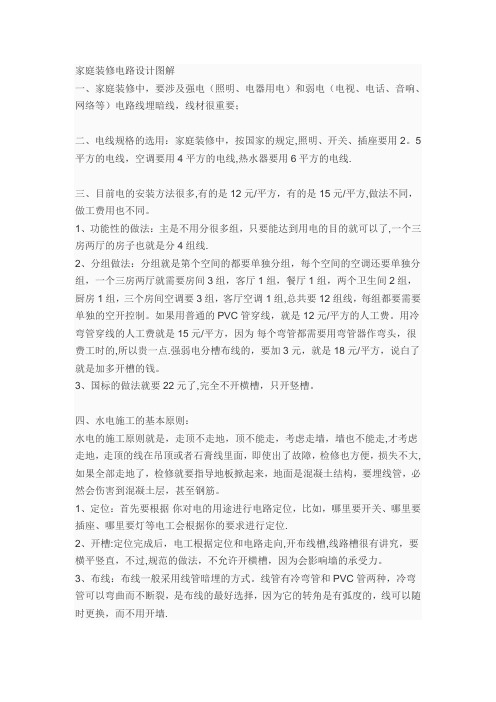

家庭装修电路设计图解一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；二、电线规格的选用：家庭装修中，按国家的规定,照明、开关、插座要用2。
5平方的电线，空调要用4平方的电线,热水器要用6平方的电线.三、目前电的安装方法很多,有的是12元/平方，有的是15元/平方,做法不同，做工费用也不同。
1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了,一个三房两厅的房子也就是分4组线.2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组,总共要12组线，每组都要需要单独的空开控制。
如果用普通的PVC管穿线，就是12元/平方的人工费。
用冷弯管穿线的人工费就是15元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的,所以贵一点.强弱电分槽布线的，要加3元，就是18元/平方，说白了就是加多开槽的钱。
3、国标的做法就要22元了,完全不开横槽，只开竖槽。
四、水电施工的基本原则：水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走,才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大,如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。
1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位.2、开槽:定位完成后，电工根据定位和电路走向,开布线槽,线路槽很有讲究，要横平竖直，不过,规范的做法，不允许开横槽，因为会影响墙的承受力。
3、布线：布线一般采用线管暗埋的方式。
线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙.4、弯管:冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。
经典电气接线图（值得收藏）！1．电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法2．三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法3．单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法4．单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
5．单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
6．Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。

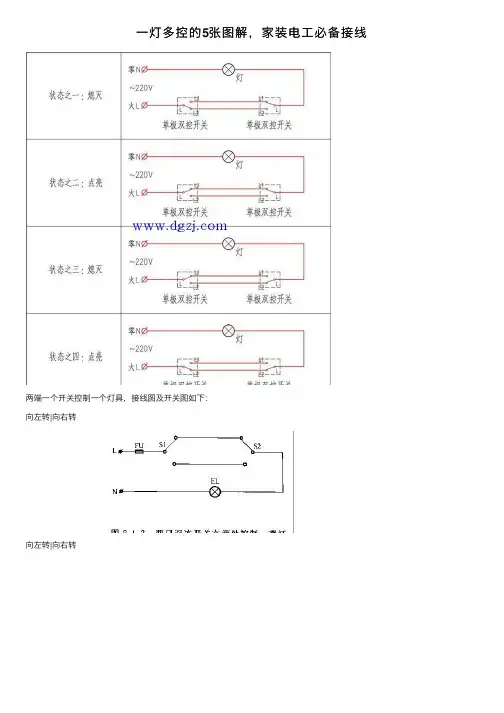

家装电源线接法和其它常用连接方法图解大全一、家装电源线接法L表示相线（俗称火线），N表示中性线（通称零线）。
根据规定，相线选用红、黄、绿三种颜色的导线，中性线选用蓝颜色的导线。
以插座面对自己，右侧的插孔为相线（火线），左侧的插孔为零线。
三孔插座最上端的为电器保护接地线（俗称地线，采用黄、绿相间色标示）。
室内装修的电路安装规定是:左零右火中间地(插座上).(面对着自己,插头上正相反).用字母表示是L--- 火线, N---零线. 接地符号.用颜色表示是红---火线, 兰---零线, 黄绿双色线---接地.在用电过程中，人们虽注意到电源线材料截面积的大小对电气的安全使用有影响，但往往对接头使用绝缘胶布不够重视。
现在电源线路走线越来越复杂，走木地板下、墙中、隔板中及潮湿的地下或水中的均有，如果绝缘胶布使用不当，会产生漏电，危及人身安全或者引起火灾。
那么，如何正确使用绝缘胶布呢？电源线接头分为“十”字接法、“－”字接法、“丁”字接法等等。
接头应缠牢，光滑无刺。
在线头断开前，应先用钢丝钳丝轻压一下，再缠绕至口处，然后左右摆动，线头就会很地服贴地在接头处断开。
如果接头在干燥处，应先用绝缘黑布裹两层，再裹塑料胶带（也叫ＰＶＣ胶粘带）两层，再用J-10绝缘自粘带拉长２００％左右裹二三层，最后裹两层塑料胶带。
因为直接使用塑料胶带缺点多多：塑料胶带时间一长易生胶错位、胶开；电器负荷重时，接头发热，塑料胶带易熔化收缩；电源接头在接线盒内相互压，接头有毛刺时，很容易戳空塑料胶带等，这些隐患直接危及人身安全，引起线路适中，造成火灾。
而使用绝缘黑胶布就不会出现以上情况，它具有一定的强度、柔性，能长期紧裹着接头处，受时间及温度影响而干固定型，不会脱落，并且阻燃。
再者，用绝缘黑胶布裹后再裹胶带能防潮、防锈。
当然，绝缘自粘带也有缺陷，它虽防水性能好但易破，所以最后需裹上两层塑料胶带作保护层，接头与接头的绝缘自粘带相互不粘，性能更好。
