电机中常用到的六种电机绝缘纸及其容许温度

电动机的绝缘材料和允许温升电机温升是衡量电机性能的一个重要指标，它表征电机的内部损耗，即表征电机发热的物理量。

电机内部耐热性最差的部分就是绝缘材料。

一、绝缘材料的等级电机中常用绝缘材料的耐热等级和温度限值如表1所示。

表1绝缘等级AEBFH温度限值105120130155180材料举例浸渍处理过的有机材料：如纸、棉纱等聚脂薄膜、三醋酸纤维薄膜云母带、云母纸云母、石棉、玻璃纤维，用合成树脂做粘和济云母、石棉、玻璃纤维等，以硅有机树脂做粘和济当绝缘处于表1所示的极限工作温度时，电机的使用寿命可以长达15~20年。

假如高于表1所表示的温度连续运行，电机的使用寿命将快速下降。

据统计，A级绝缘材料的工作温度每上升8~10 ，绝缘的寿命将缩短一半。

现代电机中应用最多的是E级和B级绝缘。

二、电机各部分的允许温升电机温度与四周冷却介质的温度之差称为电机温升，用表示，即表示电机发热及散热忱况的是温升，而不是温度。

当电机所用的绝缘材料确定后，电机的最高允许温度就确定了，此时温升的限值就取决于冷却介质的温度。

一般电机中冷却介质是空气，它的温度随地区及季节而不同，为了制造出能在全国各地全年都能适用的电机，并明确统一的检查标准，国家标准规定：冷却空气的温度定为40oC。

在此环境温度下，电机绕组的温升限值：E级绝缘为75oC，B级绝缘为80oC。

电机运行时，输出功率越大，则电流和损耗越大，温度越就越高，但最高温度不得超过绝缘的最高允许温度。

因此，电机容许的长期最大输出功率（即电机的容量或额定功率）受绝缘的最高允许温度限制，或者说容量由绝缘的最高允许温度所打算。

电机铭牌上所表明的额定功率就是指在标准的环境温度（我国规定为40oC）和规定的工作方式下，其温度不超过绝缘的最高允许温度时的最大输出功率。

绝缘等级与温度对应关系
电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

温度等级
绝缘的温度等级 A级 E级 B级 F级 H级
最高允许温度（℃） 105 120 130 155 180
绕组温升限值（K） 60 75 80 105 125
性能参考温度（℃） 80 95 100 120 145
影响
在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

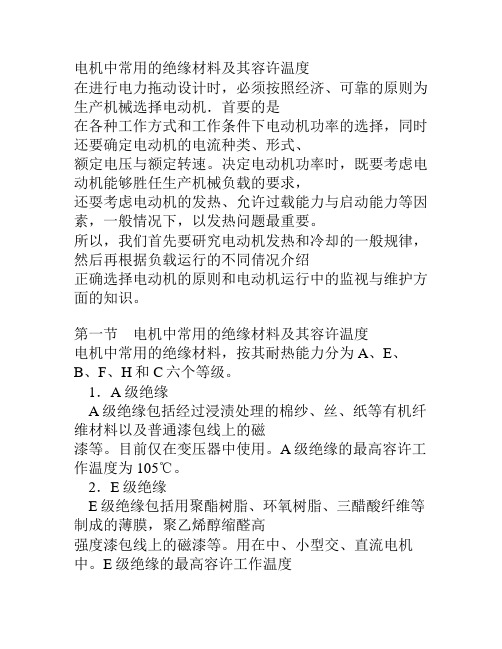

电机中常用的绝缘材料及其容许温度在进行电力拖动设计时，必须按照经济、可靠的原则为生产机械选择电动机．首要的是在各种工作方式和工作条件下电动机功率的选择，同时还要确定电动机的电流种类、形式、额定电压与额定转速。

决定电动机功率时，既要考虑电动机能够胜任生产机械负载的要求，还耍考虑电动机的发热、允许过载能力与启动能力等因素，一般情况下，以发热问题最重要。

所以，我们首先要研究电动机发热和冷却的一般规律，然后再根据负载运行的不同倩况介绍正确选择电动机的原则和电动机运行中的监视与维护方面的知识。

第一节电机中常用的绝缘材料及其容许温度电机中常用的绝缘材料，按其耐热能力分为A、E、B、F、H和C六个等级。

1．A级绝缘A级绝缘包括经过浸渍处理的棉纱、丝、纸等有机纤维材料以及普通漆包线上的磁漆等。

目前仅在变压器中使用。

A级绝缘的最高容许工作温度为105℃。

2．E级绝缘E级绝缘包括用聚酯树脂、环氧树脂、三醋酸纤维等制成的薄膜，聚乙烯醇缩醛高强度漆包线上的磁漆等。

用在中、小型交、直流电机中。

E级绝缘的最高容许工作温度为120℃。

3．B级绝缘B级绝缘包括云母、石棉、玻璃丝等无机物用有机漆或树脂(作了耐热性处理)作为粘合剂制成的材料及其组合物，聚酯高强度漆包线上的磁漆等。

一般大、中型同步机及中、小型交、直流电机中采用。

B级绝缘材料的最高容许工作温度为130℃。

4．F级绝缘F级绝缘包括云母、石棉、玻璃丝等无机物用硅有机化合物改性的合成树脂漆，或耐热性能符合这一等级要求的醇酸、环氧树脂作为粘合物而制成的材料或其组合物。

F级绝缘的最高容许工作温度为155℃。

5．H级绝缘H级绝缘包括硅有机物以及云母、石棉、玻璃丝等无机物用硅有机漆作为粘合物而制成的材料。

主要应用在要求尽量缩小尺寸、减轻重量的场合，如航空电机、吊车电机牵引电机等。

H级绝缘最高容许工作温度为180℃。

6。

C级绝缘C级绝缘包括无枯合剂的云母、石英、玻璃丝等，用热稳定性特别好的肿有机树脂、聚酰亚胺浸渍漆等处理过的石棉、玻璃纤维织物或其他制成物，以及聚酰亚胺基漆包线的磁漆、聚酰亚胺薄膜等。

电动机绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃） 80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。

它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。

因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。

使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。

绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。

常用的B级绝缘材料有PVC 玻璃纤维套管(黄腊管), 6520复合纸, DMD绝缘纸等.变压器的绝缘等级，并不是绝缘强度的概念，而是允许的温升的标准，即绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

绝缘的温度等级分为A级E级B级F级H级。

各绝缘等级具体允许温升标准如下：最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145。

电动机修理材料型号类别和特性（漆包线、绝缘纸、绝缘漆）电动机的绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级A级E级B级F级H级最高允许温度（℃）105 120 130 155 180绕组温升限值（K）60 75 80 100 125性能参考温度（℃）80 95 100 120 145漆包线的型号类别和特性UEW 聚胺酯漆包铜线●耐温等级：130 ℃ / 155 ℃●本产品经 UL 认可合格登录，有耐温等级130℃的TYPU-130及耐温等级155℃的 TY1700-U155 。

●绝缘说明：UEW其绝缘层-聚胺基甲酸树脂为Polyisocyanate & Polyol之组成，在360 ℃～400 ℃具有良好直接焊锡性，广泛应用于线圈及马达绕组。

●特性：(a)具有良好直焊性，绕线加工过程中，可免剥除皮膜之动作，有效提高工作效率。

(b)在高頻下，具有良好"Q"值特性。

(c)具有良好密著性及捲绕性。

(d)对一般含浸凡立水所使用之溶剂及硬化剂, 具有良好耐溶剂特性 , 可填加染料, 便利识別。

●应用范围：高頻线圈及变压器、继电器、磁化线圈、螺形线圈、小型马达、点火线圈。

PEW 聚酯漆包铜线●耐温等級：155 ℃●本产品经 UL认可合格登录●绝缘说明：PEW其绝缘层为 Polyester树脂，温度等级达 155℃，具有良好温度稳定性及绝缘特性。

●特性：(a)具有良好之抗Crazing特性、耐磨性、耐化学药性及温度稳定特性。

(b)其物理特性如可绕性、耐磨耗及密著性，皆优于PVF线种。

EIW 聚酯亚胺漆包铜线●耐温等级：180 ℃●绝缘说明：EIW其绝缘层为 Polyesterimide，乃Terephthalate和 Esterimide 之组成，于180 ℃连续操作运转时具有良好温度、稳定性及绝缘特性。

电动机的绝缘等级及允许温升电动机的导线及槽内都要用绝缘材料，槽内所采用的绝缘材料有纸、布、绸、玻璃纤维、石棉、云母等，导线绝缘也有绝缘漆、树脂漆、环氧漆、纱包、丝包、漆包等方式，按电动机的功率大小、使用环境条件、环境温度等因素而定，具体分六级，见表1。

表1 电动机的绝缘等级及允许温升对中小功率的电动机，绕组内（即槽内）不埋温度测量元件，所以无法得知较真实的温度值，只能从电动机外壳的温度高低来判别，这比槽内的温度要低20～30℃，日常判别电动机的温度也只能如此，具体可用棒形酒精温度计或水银温度计、表面电子测温仪、红外辐射测量仪。

允许温升的计算方法为允许温升＝允许最高温度－内外温差－环境温度例如，用A级绝缘材料时允许温升＝［105-（20～30）-35］℃＝（40～50）℃这时外壳测得的温度应是［（40～50）+35］℃＝（75～85）℃电动机的温升高低与电动机的负载大小、环境温度高低、通风量的大小、实际转速高低（尤其是变频调速f＜50Hz 运行时要注意）和电动机的质量好坏有直接关系，但不能超过允许最高温度，否则会加速绝缘材料的老化，甚至冒烟、烧毁。

所以在电动机运行中要经常测量，观察电动机的外壳温度的变化，切不可马虎大意。

电机绕组温度与温升的国家规定允许标准大家都知道衡量电机发热程度是用“温升”而不是用“温度”来衡量的，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。

下面就一些基本概念给出基本说明。

1 绝缘材料的绝缘等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。

一、电动机的绝缘等级是指其所用绝缘材料的耐热等级按照耐热程度，把绝缘材料分为Y、A、E、B、F、H、C等7个级别：1、Y级绝缘耐温90℃2、A级绝缘耐温105℃3、E级绝缘耐温120℃4、B级绝缘耐温130℃5、F级绝缘耐温155℃6、H级绝缘耐温180℃7、C级绝缘耐温200℃以上二、电机的工作制的分类S1、连续工作制：在恒定负载下的运行时间足以达到热稳定。

S2、短时工作制：在恒定负载下按给定的时间运行，该时间不足以达到热稳定，随之即断能停转足够时间，使电机再度冷却到与冷却介质温度之差在2K以内。

S3、断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段断能停转时间。

这种工作制中的每一周期的起动电流不致对温升产生显著影响。

S4、包括起动的断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段对温升有显著影响的起动时间、一段恒定负载运行时间和一段断能停转时间。

S5、包括电制动的断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段起动时间、一段恒定负载运行时间、一段快速电制动时间和一段断能停转时间。

S6、连续周期工作制：按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段空载运行时间，但无断能停转时间。

S7、包括电制动的连续周期工作制：按一系列相同的工作周期运行，每一周期包括一段起动时间、一段恒定负载运行时间和一段快速电制动时间，但无断能停转时间。

S8、包括变速变负载的连续周期工作制：按一系列相同的工作周期运行，每一周期包括一段在预定转速下恒定负载运行时间，和一段或几段在不同转速下的其它恒定负载的运行时间，但无断能停转时间。

S9、负载和转速非周期性变化工作制：负载和转速在允许的范围内变化的非周期工作制。

这种工作制包括经常过载，其值可远远超过满载。

电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。

有Y、A、E、B、F、H、C 等几个等级，各级的允许极限温度如下表。

所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。

绝缘材料按耐热能力分为Y级、A级、E级、B级、F级、H级、C级，允许温度（℃）90、105、120、130、155、180 、180℃以上。

电动机采用B级绝缘时定子绕组的温升极限（电阻法）应不超过80K；电动机采用F级绝缘时定子绕组温升极限应不超过105K；YR电机集电环的温升极限（温度计法）应不超过80K；电机轴承的容许温度（温度计法或埋置检温计法）对滚动轴承应不超过95℃；对滑动轴承（出油温度不高于65℃时）应不超过80℃或按双方协议。

电机温升说明：电机某一部分的温升为该部分温度冷却介质温度之差，单位为K。

电机温升包括定、转子绕组温升，定、转子铁心温升；集电环温升及轴承允许温度（前面已作说明）。

B级电机绕组温升限制为80K；F级电机按B级考核亦为80K；按F级考核则为105K，按相应标准，B级绝缘材料可长期承受的工作温度是130℃，F级可长期承受155℃，按电机实际运行最高环温40℃计算，则电机允许工作温度为：B级时≤120℃（环温40℃+温升80 ）＜130℃F级时≤145℃（环温40℃+温升105）＜155℃电机的工作制的分类S1、连续工作制：在恒定负载下的运行时间足以达到热稳定。

S2、短时工作制：在恒定负载下按给定的时间运行，该时间不足以达到热稳定，随之即断能停转足够时间，使电机再度冷却到与冷却介质温度之差在2K以内。

S3 、断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段断能停转时间。

这种工作制中的每一周期的起动电流不致对温升产生显著影响。

S4、包括起动的断续周期工作制：按一系列相同的工作周期运行，每一周期包括一段对温升有显著影响的起动时间、一段恒定负载运行时间和一段断能停转时间。

电动机的绝缘及防护等级电动机的绝缘及防护等级电动机的绝缘等级绝缘等级是怎么分类的。

,电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级 A级 E级 B级 F级 H级最高允许温度（℃） 105 120 130 155 180绕组温升限值（K） 60 75 80 100 125性能参考温度（℃） 80 95 100 120 145在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。

它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。

因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。

使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。

绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。

绝缘等级是什么?分几种?电机绝缘等级标准主要是用在变压器上的材质!cosΦ就是功率因素,它是衡量一个电网使用质量的参数,单个设备的功率因数与设备自身已经电压、频率、负载大小等都有关系，一个电网的功率因素则是电网内所以设备功率因素的综合结果。

绝缘等级是用电设备在一些条件下能忍受的最高的可以保持绝缘的温度等级，不同的绝缘等级是判断绝缘材料好坏，设备绝缘性能好坏的标准，你说的F级绝缘，说明你的设备的允许工作温度是F级（130度），后面的功率因数0.87则是表示如果设备的功率因数小于此值，可能设备的绝缘等级就不能再是F级，COSΦ=P/S=P/（UI）因为功率因数越低，则输送同样大小有用功率的同时，需要更大的电流，而更大的电流会给设备带来更大的发热，所以同样负荷的情况下，温度高了，绝缘度也就下来了。

电动机的绝缘等级及允许温升电动机的导线及槽内都要用绝缘材料，槽内所采用的绝缘材料有纸、布、绸、玻璃纤维、石棉、云母等，导线绝缘也有绝缘漆、树脂漆、环氧漆、纱包、丝包、漆包等方式，按电动机的功率大小、使用环境条件、环境温度等因素而定，具体分六级，见表1。

表1 电动机的绝缘等级及允许温升对中小功率的电动机，绕组内（即槽内）不埋温度测量元件，所以无法得知较真实的温度值，只能从电动机外壳的温度高低来判别，这比槽内的温度要低20～30℃，日常判别电动机的温度也只能如此，具体可用棒形酒精温度计或水银温度计、表面电子测温仪、红外辐射测量仪。

允许温升的计算方法为允许温升＝允许最高温度－内外温差－环境温度例如，用A级绝缘材料时允许温升＝［105（20～30）35］℃＝（40～50）℃这时外壳测得的温度应是［（40～50）+35］℃＝（75～85）℃电动机的温升高低与电动机的负载大小、环境温度高低、通风量的大小、实际转速高低（尤其是变频调速f＜50Hz运行时要注意）和电动机的质量好坏有直接关系，但不能超过允许最高温度，否则会加速绝缘材料的老化，甚至冒烟、烧毁。

所以在电动机运行中要经常测量，观察电动机的外壳温度的变化，切不可马虎大意。

电机绕组温度与温升的国家规定允许标准大家都知道衡量电机发热程度是用“温升”而不是用“温度”来衡量的，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。

下面就一些基本概念给出基本说明。

1 绝缘材料的绝缘等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。

如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。
