4727.10安装支座(盆式橡胶支座,支座反力15000kN)

盆式橡胶支座安装施工技术交底天津一期藏立新一、施工准备1、安装前的检查在安装支座前应对支座垫石进行检查，支座安装标高应符合设计要求；另外支座在安装前应全面检查,查看零件有无丢失、损坏，橡胶块与底盆间有无压缩空气等.2、施工器具吊车、扳手、钢丝绳、硅脂润滑剂、平尖头铁锹、手推车、木抹子、塑料布、无齿锯、水平尺、手锯、钢卷尺等。

3、支座的选用盆式橡胶支座常用于大跨径、大吨位的箱梁桥、斜拉桥和悬索桥。

其支座的选用很关键，必须根据实际情况选择合适的支座。

下面将各种常用系列盆式橡胶支座的主要技术性能列表如下。

盆式橡胶支座主要技术性能表表中代号各不相同，特别是GPZ系列与TPZ—2系列、RPZ系列之间的代号容易混淆，在选用时应特别加以注意。

在此特举几例以助于区别,如GPZ5000SXF表示支座反力为5000KN,双向活动的耐寒型公路桥梁盆式支座，TPZ20000—DX-150C表示支座反力为20000KN，位移量±150mm，常温性多向活动支座，RPZ2000GDF表示支座反力2000KN 耐寒型固定支座，MOV-A11—R20000-e100表示支座反力为20000KN,位移量±100mm 的多向活动支座.其中GPZ系列、TPZ-2系列及RPZ系列都未做过抗震验算,可抗一般烈度地震；SY—1系列为上海市政工程研究院设计，支座本身能抗烈度为7度的地震。

二、质量要求1、安装前应对支座进行检查、验收，所有的橡胶支座必须有产品合格证明书.制造支座的胶料、钢材和聚四氟乙烯料的物理机械性能、力学性能符合交通部行业标准JT/T4。

2、检查支座垫石顶面标高,力求准确一致，还应注意两个方向的四角高差不得大于2ｍｍ，以保证平面两个方向的水平。

活动支座安装前用丙酮或酒精仔细擦洗各相对滑移面,擦净后在四氟板的储油槽内注满“295硅脂”润滑剂，并注意保持清洁.支座的其它部件也应擦洗干净.3、当梁体有纵向坡度时，可按下列几种情况分别处理：⑴、当梁体纵坡i≤1％时,纵坡由支撑垫石顶面调整,支座斜置.⑵、当梁体纵坡1％＜i≤3%时，在梁底与支座之间安置与桥梁纵坡度一致的楔行钢板（或楔行混凝土垫块）,楔行板与梁底用环氧树脂砂浆粘结，支座平置,如为施工方便也可选用坡角矩形板式橡胶支座。

2.6.2盆式橡胶支座安装1、工艺流程（1）螺栓锚固盆式橡胶支座安装（2）钢板焊接盆式橡胶支座安装2、操作要点（1）螺栓锚固盆式橡胶支座安装方法1)将墩台顶清理干净。

2)测量放线。

在支座及墩台顶分别画出纵横轴线，在墩台上放出支座控制标高。

3)配制环氧砂浆。

配制方法见“1、板式橡胶支座安装中（4）拌制环氧砂浆”的有关要求。

4)安装锚固螺栓。

安装前按纵横轴线检查螺栓预留孔位置及尺寸，无误后将螺栓放人预留孔内，调整好标高及垂直度后灌注环氧砂浆。

5)用环氧砂浆将顶面找平。

6)安装支座。

在螺栓预埋砂浆固化前进行支座安装；找平层要略高于设计高程，支座就位后，在自重及外力作用下将其调至设计高程；随即检验，误差超标及时予以调整，直至合格。

（2）钢板焊接盆式橡胶支座安装方法1)预留槽凿毛清理。

墩顶预埋钢板宜采用二次浇筑混凝土锚固，墩、台施工时应注意预留槽的预留，预留槽两侧应较预埋钢板宽l00，锚固前进行凿毛并用空压机及扫帚将预留槽彻底吹扫干净。

2)测量放线。

用全站仪及水准仪放出支座的平面位置及高程控制线。

3)钢板就位，混凝土灌注。

钢板位置、高程及平整度调好后，将混凝土接触面适当洒水湿润，进行混凝土灌注，灌注时从一端灌人另一端排气，直至灌满为止。

支座与垫板问应密贴，四周不得有大于 1.0。

灌注完毕及时对高程及四角高差进行检验，误差超标及时予以调整，直至合格。

4)支座就位、焊接，校核平面位置及高程，合格后将下垫板与预埋钢板焊接，焊接时应对称间断进行，以减小焊接变形影响，适当控制焊接速度，避免钢体过热，并应注意支座的保护。

（3）盆式橡胶支座安装要求1)盆式支座安装前按设计要求及现行《公路桥梁盆式橡胶支座标准》JT 391对成品进行检验，合格后安装。

2)安装前对墩、台轴线、高程等进行检查，合格后进行下步施工。

3)安装单向活动支座时，应使上下导向挡板保持平行。

4)安装活动支座前应对其进行解体清洗，用丙酮或酒精擦洗干净，并在四氟板顶面注满硅脂，重新组装应保持精度。

盆式橡胶支座参数GPZ(II)型盆式橡胶支座1.构造特点与功能GPZ系列(II)型盆式橡胶支座是GPZ系列的改进型号，其工作原理是利用被封闭在钢制盆腔内的橡胶块，在三向受力状态下具有流体的体积不可压缩性的特点，将桥梁上部结构的反力可靠地传递到墩台上，并实现桥梁梁端的转动:同时依靠聚四氟乙烯板与不锈钢板之间的自由滑移，来适应桥梁上部结构由于气温变化、混凝土徐变收缩等因素引起的水平位移，从而保证桥梁的使用安全。

本产品适用于各类高等级公路桥梁、及其它大中型桥梁。

GPZ系列(II)型盆式橡胶支座是由中交公路规划设计院设计，根据交通部JT391-1999《公路桥梁盆式橡胶支座》标准生产的，在原来GPZ系列盆式橡胶支座的基础上，作了较大的改进，主要内容为:1.1.支座设计承载力从原来的1000KN,50000KN扩大为O.8,60Mn，级差从18级增至31级，扩大了使用范围。

1.2.常温型活动支座设计摩擦系数最小取值从原来的0.04下调至0.03。

1.3.支座转角从原来的0.01 164rad(40’)扩大为0.02rad(1’08’)。

1.4.位移级数从原来的二级增加至三级;1.5.为了支座更换方便，改进了地脚螺栓的设计。

1.6.调整了支座的平面尺寸。

经改进后的GPZ系列(II)型盆式橡胶支座设计合理、结构紧凑，已达到国际水平。

2.GPZ系列(II)型盆式橡胶支座主要设计参数2.1.GPZ系列(II)型盆式橡胶支座的种类按使用性能分为:a双向活动支座:具有竖向承载、竖向转动和多向滑移性能，代号为SX;b单向活动支座:具有竖向承载、竖向转动和单一方向滑移性能，代号DX;c固定支座:具有竖向承载和竖向转动性能，代号为GD。

按适用温度范围分为:a常温型支座:适用于-25?,+60?使用。

b耐寒型支座:适用于-40?,+60?使用，代号为F。

2.2.竖向承载力:在竖向设计荷载作用下，支座压缩变形值不大于支座总高度的2,，盆环上口径向变形不大于盆环外径的0.5,;支座残余变形不超过总变形量的5,。

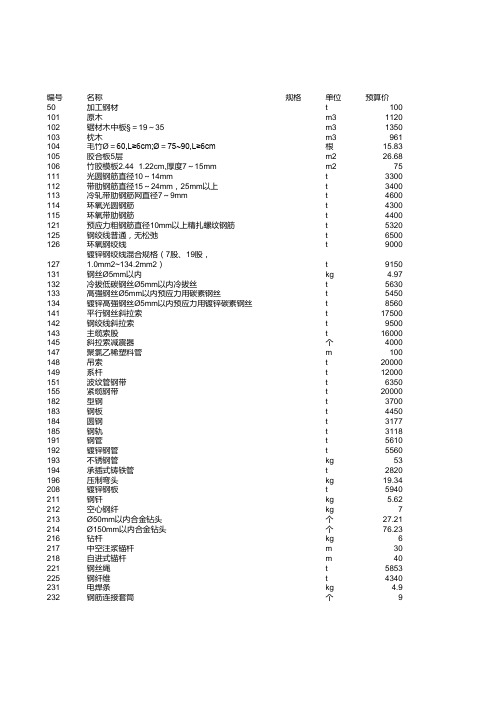

编号名称规格单位预算价50加工钢材t100 101原木m31120 102锯材木中板§＝19～35m31350 103枕木m3961 104毛竹Ø＝60,L≥6cm;Ø＝75~90,L≥6cm根15.83 105胶合板5层m226.68 106竹胶模板2.44×1.22cm,厚度7～15mm m275 111光圆钢筋直径10～14mm t3300 112带肋钢筋直径15～24mm，25mm以上t3400 113冷轧带肋钢筋网直径7～9mm t4600 114环氧光圆钢筋t4300 115环氧带肋钢筋t4400 121预应力粗钢筋直径10mm以上精扎螺纹钢筋t5320 125钢绞线普通，无松弛t6500 126环氧钢绞线t9000 127镀锌钢绞线混合规格（7股、19股，1.0mm2~134.2mm2）t9150 131钢丝Ø5mm以内kg 4.97 132冷拔低碳钢丝Ø5mm以内冷拔丝t5630 133高强钢丝Ø5mm以内预应力用碳素钢丝t5450 134镀锌高强钢丝Ø5mm以内预应力用镀锌碳素钢丝t8560 141平行钢丝斜拉索t17500 142钢绞线斜拉索t9500 143主缆索股t16000 145斜拉索减震器个4000 147聚氯乙稀塑料管m100 148吊索t20000 149系杆t12000 151波纹管钢带t6350 155紧缆钢带t20000 182型钢t3700 183钢板t4450 184圆钢t3177 185钢轨t3118 191钢管t5610 192镀锌钢管t5560 193不锈钢管kg53 194承插式铸铁管t2820 196压制弯头kg19.34 208镀锌钢板t5940 211钢钎kg 5.62 212空心钢纤kg7 213Ø50mm以内合金钻头个27.21 214Ø150mm以内合金钻头个76.23 216钻杆kg6 217中空注浆锚杆m30 218自进式锚杆m40 221钢丝绳t5853 225钢纤维t4340 231电焊条kg 4.9 232钢筋连接套筒个9 236锌kg9.96240螺栓kg10.65 241镀锌螺栓kg14.76 242膨胀螺栓套 3.3 243镀锌膨胀螺栓套 5.01 244法兰kg10.63 245镀锌法兰kg14.73 247钢管立柱t5850 248型钢立柱t5300 249波形钢板t6100 250托架kg 5.4 251柱帽个9 261钢板桩t4385 262钢管桩t5000 263钢护筒t4800 264钢套箱t4800 265钢壳沉井t4800 271钢模板t5970 272组合钢模板t5710 273门式钢支架t5000 289钢格栅t17500 290索夹t25000 291索鞍构件t25000 292悬吊系统构件t8000 293套管及拉杆构件t7000 301钢梁t9500 302钢桁t10000 303钢纵横梁t8000 304钢箱梁及桥面板t10000 305钢锚箱t9600 310钢管拱肋t7500 393线路折旧费元100 394材料总重量t100 398小型机具使用费元100 400钢支座t7600 401四氟板式橡胶组合支座dm3110 402板式橡胶支座dm380 501盆式橡胶支座（800KN）套1500 502盆式橡胶支座（1000KN）套1915.8 503盆式橡胶支座（1250KN）套2100 504盆式橡胶支座（1500KN）套2348.4 505盆式橡胶支座（2000KN）套3090 506盆式橡胶支座（2500KN）套3522.6 507盆式橡胶支座（3000KN）套4264.2 508盆式橡胶支座（3500KN）套5428.1 509盆式橡胶支座（4000KN）套6396.3 510盆式橡胶支座（5000KN）套9053.7 511盆式橡胶支座（6000KN）套10639.9 512盆式橡胶支座（7000KN）套13410.6 513盆式橡胶支座（8000KN）套15450 514盆式橡胶支座（9000KN）套18303.1 515盆式橡胶支座（10000KN）套21073.8 516盆式橡胶支座（12500KN）套26913.9517盆式橡胶支座（15000KN）套32269.9 518盆式橡胶支座（17500KN）套40963.1 519盆式橡胶支座（20000KN）套46885.6 520盆式橡胶支座（22500KN）套56196.8 521盆式橡胶支座（25000KN）套64447.1 522盆式橡胶支座（27500KN）套76117 523盆式橡胶支座（30000KN）套85902 524盆式橡胶支座（32500KN）套96845.75 525盆式橡胶支座（35000KN）套108356 526盆式橡胶支座（37500KN）套122930.5 527盆式橡胶支座（40000KN）套134621 528盆式橡胶支座（45000KN）套146363 529盆式橡胶支座（50000KN）套161504 530盆式橡胶支座（55000KN）套273649 531盆式橡胶支座（60000KN）套520802 532阻尼器套1581602 533抗风支座套120000 541模数式伸缩缝t43100 542板式橡胶伸缩缝m375 545TST伸缩体kg21.58 561铸铁kg 2.19 562钢砂kg3 563钢丸t3500 565弗氏锚具kg9 567冷铸镦头锚kg16 568镦头锚kg14 571钢绞线群锚（1孔）套22.8 572钢绞线群锚（3孔）套105 573钢绞线群锚（4孔）套140 574钢绞线群锚（5孔）套175 575钢绞线群锚（6孔）套210 576钢绞线群锚（7孔）套245 577钢绞线群锚（8孔）套280 578钢绞线群锚（9孔）套315 579钢绞线群锚（10孔）套350 580钢绞线群锚（12孔）套420 581钢绞线群锚（14孔）套490 582钢绞线群锚（15孔）套525 583钢绞线群锚（16孔）套560 584钢绞线群锚（17孔）套595 585钢绞线群锚（19孔）套665 586钢绞线群锚（22孔）套770 587钢绞线群锚（24孔）套840 588钢绞线群锚（31孔）套1085 596轧丝锚具kg15 601自动排气阀个269.19 602螺纹截止阀个13.46 603法兰阀门（DN 80）个218.01 604法兰阀门（DN 100）个310.91 605法兰阀门（DN 150）个447.23 606法兰阀门（DN 200）个550.27 631不锈钢板kg32632不锈钢滑板kg41.4 641聚四氟乙烯滑板kg50 642聚四氟乙烯滑块块210 650锚链t9774 651铁件kg 4.4 652镀锌铁件kg 6.9 653铁钉kg 6.97 6558～12号铁丝kg 6.1 65620～22号铁丝kg 6.4 658刺铁丝kg 6.62 660铜接地板kg22.31 665吊顶轻钢龙骨kg13.03 666铁皮m225.4 667钢板标志t7000 668铝合金标志t27000 669滑动槽钢kg26.26 681铸铁箅子kg8.84 682铸铁管kg2 685胶管m23.4 691电焊网排m255 692钢板网m219.22 693铁丝编制网m218.84 698照明灯具盏522.86 699硅芯管m 5.5 700通讯子管m 3.8 701光缆m20 702光缆护套m10 703光缆接头盒套500 704光缆终端盒（48芯以内）个480 705光纤插头对60 706光纤连接器套50 707尾纤根150 708电缆m39.93 709母线m14.33 710屏蔽线m 1.91 711电线m 2.67 712裸铝（铜）线m 3.22 713橡皮线m 6.8 714皮线m 5.4 715绝缘软线m15.26 716橡胶条kg8.7 717户外终端盒（热塑头）套360 718电缆中间接头套155 719铜接线端子个 6.8 720线槽m15 721桥架m65 722支撑架kg 5.2 723玻璃钢管箱m128 724套管个15.5 725绝缘橡胶板kg 6.5 726配线箱套45 727路灯控制箱个107.34728接线箱个757.46 729升降传动装置套56 731无机富锌漆kg34.5 732油漆kg13.04 733标线漆kg37.8 734涂料kg19.09 735桥面防水涂料kg 6.2 736防水卷材m231 737底油kg8.12 738热熔涂料kg6 739反光玻璃珠kg 2.8 740反光膜m2220 741反光突起路钮个15 742防眩板块18.45 743栏式反射器个10.25 744柱式轮廓标根98 745防撞筒个150 746环氧树脂kg28.26 747PE防护料kg25 748氯化乳胶kg 5.4 749水玻璃kg0.76 750磷酸二氢钠kg15.76 751早强剂kg 2.5 752粘稠剂kg 2.81 753缓凝剂kg 6.8 754气密剂kg 3.5 755抗剥落剂kg30 756聚丙烯纤维kg35 757聚丙烯腈纤维kg55 761轻型井点总管m49.4 762轻型井点管m21 770土工布m29.71 771玻璃纤维布m2 2.4 772土工格栅m29.8 773土工格室m220 774三维植被网m215 775U型锚钉kg 4.67 776塑料防水板m226 777橡胶防水板m235 778塑料板盲沟m12.5 779PVC塑料管（Φ50mm）m8 780PVC塑料管（Φ100mm）m13 781PVC阻燃塑料管m11.7 782塑料软管kg16.65 783塑料弹簧软管（Φ50mm）m11.3 784塑料弹簧软管（Φ80mm）m20.5 785塑料弹簧软管（Φ110mm）m33.5 786塑料波纹管（Φ100mm）m14 787塑料波纹管（Φ200mm）m55 788塑料波纹管（Φ400mm）m80 789塑料打孔波纹管（Φ100mm）m16 790塑料打孔波纹管（Φ200mm）m60791塑料打孔波纹管（Φ400mm）m98 792金属软管m 5.84 794橡胶止水带m27.27 795橡胶止水条m18 798可挠金属管（LV-5/38#）m 4.5 799可挠金属管（LV-5/50#）m 6.5 800可挠金属管（LV-5/63#）m8 801可挠金属管（LV-5/76#）m10 802可挠金属管（LV-5/83#）m12 803可挠金属管（LV-5/101#）m15 807PVC注浆管m 1.3 811塑料排水板m 1.75 812塑料编制袋m 1.12 813塑料拉筋带t13420 814钢拉带t6600 818麻袋个 2.6 819草袋个 1.09 820绿篱m36 821草籽kg80 822树苗株5 823乔木株15 824灌木株10 825油毛毡m2 2.29 826玻璃钢瓦m251.81 83232.5级水泥t320 83342.5级水泥t350 83452.5级水泥t390 837白水泥t550 841硝铵炸药kg6 842导火线m0.8 843砂包线m0.45 844母线m 1.13 845普通雷管个0.7 846电雷管个0.9 847非电毫秒雷管个 1.52 848导爆索m 1.1 851石油沥青t3800 852改性沥青t5400 853乳化沥青t4100 854环氧沥青t47500 856纤维稳定剂t18000 861重油kg 2.8 862汽油kg 5.2 863柴油kg 4.9 864煤t265 865电kw-h0.55 866水m30.5 867木柴kg0.49 871马赛克m226.33 872瓷砖m230.86 876石膏板m210.78 877青（红）砖千块212891生石灰t105 895土m38 897砂m350 899中（粗）砂m360 902砂砾m331 908天然级配m340 911黏土m38.21 912膨润土kg0.62 915碎石土m319.5 916砂砾土m322 921砾石（2cm）m347 922砾石（4cm）m341 923砾石（6cm）m337 924砾石（8cm）m334 931片石m334 935大卵石m331 936煤矸石m316 937煤渣m316 938矿渣m316 939石渣m322.6 945粉煤灰m320.97 948风化石m318.1 949矿粉t125 950白石子m3240 951碎石（2cm）m355 952碎石（4cm）m355 953碎石（6cm）m352 954碎石（8cm）m349 958碎石m327.5 961石屑m365 965路面用碎石（1.5cm）m365 966路面用碎石（2.5cm）m365 967路面用碎石（3.5cm）m363 968路面用碎石（5cm）m356 969路面用碎石（6cm）m353 970路面用碎石（7cm）m350 971路面用碎石（8cm）m348 981块石m385 982盖板石m3100 983料石m3170 984粗料石m3123.14 985细料石m3170 995草皮m2 1.8 996其他材料费元1 997设备摊销费元1 998线路折旧费元1 8924自采砾石m325.39 8931开采片石m313.63 8935自采卵石m324.11 9931捡清片石m313.63。

盆式、球型支座安装使用说明书一、盆式、球型支座的安装为了保证安装盆式、球型支座的施工质量，以及调整、观察和更换支座的方便，不管是采用现浇梁法还是预制梁法施工，不管安装何种类型的盆式、球型支座；在墩台顶设置支承垫石都是必需的。

1、支承垫石的平面大小应能承受上部构造荷载为宜，一般长度和宽度都比盆式、球型支座的底板大200mm以上。

垫石高度应大于60mm，以保证从梁底到墩台顶面有足够的空间高度，用来安放千斤顶，供支座调换时使用。

垫石四周做成坡面，以防积水。

2、支承垫石内应布钢筋网，钢筋网的配置应符合《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JDG D62-2004）局部承压构件的要求，竖向钢筋应与墩台内钢筋焊接牢固。

浇筑垫石用的混凝土强度等级不低于C40，垫石混凝土顶面预先用水平尺校准，力求平整而清洁。

盆式、球型支座整套安装方法如下：1、现浇梁的支座安装方法（支座顶板、支座底板均采用套筒+螺栓连接）A、桥墩支承垫石应设置套筒预留孔，孔的直径及深度应比套筒或螺杆的直径及长度大50mm～60mm。

B、在桥墩支承垫石上按设计图标出支座设计中心线。

如图1～图2图1 图2C、产品出厂时是对中组装的（即支座是对称的），对于单向或双向活动支座，应根据安装时的气候温度按要求预设偏移量，然后用四块钢板连接牢固。

（无特殊情况不需按调整偏移量。

）D、整体吊装支座，将螺栓穿过支座底板和顶板的螺栓孔后扭入套筒内(对于某些规格的固定支座必须拆除四块连接钢板，将支座顶板旋转一定角度以错开底板和顶板的螺栓孔位置后才能安装螺栓，然后将支座顶板旋转回原位，紧固好四块连接钢板)。

找正纵、横向设计中心位置就位，使套筒插入垫石预留套筒孔内，用四块钢楔块调整支座水平至设计标高，支座底板高出垫石顶面20~50mm，并使支座的四角高差不大于2mm。

如图3～图7图3 图4图5 图6图7E 、用环氧砂浆或无收缩砂浆灌注预留套筒孔及支座底板垫层，待砂浆硬化后拆除四块钢锲块，并用砂浆填满空位，砂浆要求灌注密实。

目录一、适用范围 (2)二、施工准备 (2)2.1技术准备 (2)2.2材料要求 (2)2.3机具设备 (3)2.4作业条件 (3)三、施工工艺 (3)3.1工艺流程 (3)1、板式橡胶支座安装 (3)2、盆式橡胶支座安装 (3)3.2 操作工艺 (4)1、板式橡胶支座安装 (4)2、盆式橡胶支座安装 (5)3、季节性施工 (6)四、质量标准 (6)4.1基本要求 (6)4.2实测项目 (6)4.3外观鉴定 (7)五、成品保护 (7)六、应注意的质量问题 (7)七、环境、职业健康安全管理措施 (7)桥梁支座安装施工方案一、适用范围本标段支座型号多样，施工相对难度较大。

支座类型包括板式橡胶支座、盆式橡胶支座。

其中板式支座用于T梁支座中，盆式支座用于箱梁支座中。

板式支座中又包括矩形支座(代号GJZ)、圆形支座(代号GYZ)、聚四氟乙烯滑板式支座（代号GJZF4）、圆形四氟滑板橡胶支座(代号GYZF4)。

本方案适用于本标段桥梁工程中板式橡胶支座、盆式橡胶支座的安装。

二、施工准备2.1技术准备1、认真审核支座安装图纸，编制施工方案，经审批后，向有关人员进行交底。

2、进行补偿收缩砂浆及混凝土各种原材料的取样试验工作，设计砂浆及混凝土混合比。

3、进行环氧砂浆配合比设计。

4、支座进场后取样送有资质的检测单位进行检验。

2.2材料要求1、支座：进场应有装箱清单、产品合格证及支座安装养护细则，规格、质量和有关技术性能指标符合现行公路桥梁支座标准的规定，并满足设计要求。

2、配制环氧砂浆材料：二丁酯、乙二胺、环氧树脂、二甲苯、细砂，除细砂外其他材料应有合格证及使用说明书，细砂品种、质量应符合有关标准规定。

3、配制混凝土及补偿收缩砂浆材料。

⑴水泥：宜采用硅酸盐水泥和普通硅酸盐水泥。

进场应有产品合格证或出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试，其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》（GB175）等的规定。
