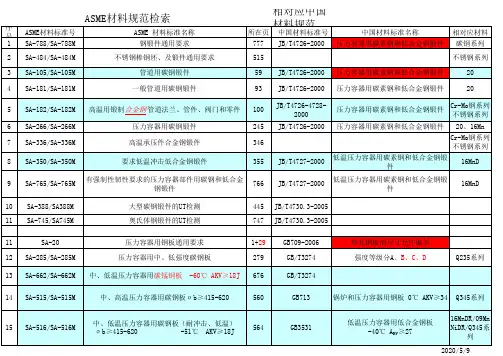

国产材料与ASME材料对照表check list of GB material and ASME material
※
A516Gr.60-------------------------16MnR热轧板，
A516Gr.70N-----------------------16MnR正火板。
A516Gr.4---------------------------16MnII锻件，
A334Gr1----------------------------16Mn,
A350Gr.LF2-----------------------16MnD
A516Gr.70-------------------------16MnDR
ASTM A234WPB（A106管、A516 Cr60、A285 CrC板）（管件主体材料）
------------------------------用20G（GB9948）代
SA-106CrB----------------用20G（GB9948）代
SA-105---------------------用16Mn锻II代
SA216 WCB（阀门主体材料）
API 5L A B X42 X46 X52 X56 X60 X65 X70 X80 对应：GB/T9711 L210 L245 L290 L320 L360 L390 L415 L450 L485 L555
SA193 B7-----------------------------35CrMoA
SA283 C ----------------------------- Q235
SA285 C --------------------------------20g
SA515 Cr70或SA516 Cr70-------16MnR
SA387-12----------------------------------15CrMo
※
00Cr17Ni14Mo2是中国标准的牌号,它是等效采用美国标准316L,它们在化学成分和力学性能方面有一定的差别,特别是冶金性能不如316L稳定,我们曾经使用过,出厂的材料质量证书等各方面都是合格的,但是一经过等离子切割加工,经过了一次热的作用,再进行化学成分分析(分析时充分考虑了热影响区),结果化学成分分析的结果是碳元素含量大幅增加,达到0.1%左右,其他元素成分变化不大,力学性能也影响不大,再用进口的316L同种方法进行复验,化学成分稳定,力学性能也没有什么变化.这是我国钢铁生产落后的结果.如果使用的材料是机械加工的,不需要进行热加工,选用国产材料问题不大,如果是要进行焊接等方法加工的,对腐蚀要求较严的场合,建议选用进口的316L,这是我在实际工作中所遇到的.同时不锈钢的加工一定要与铁离子隔离,以免铁离子污染,焊缝打磨要用氧化铝砂轮.严格控制层间温度,以免在敏化温度区停留时间过长.
※
ASME现在只收了一个16MnR啊
ASME规范采纳我国压力容器用钢板16MnR
最近ASME锅炉及压力容器规范公布案例2506，正式采纳我国国家标准GB 6654-1996《压力容器用钢板》中的16MnR钢可用于制造ASME规范第VIII卷第1册的压力容器，这是我国现有156家ASME取证厂家期盼已久的一大喜讯。
ASME对使用16MnR钢提出如下条件：
（1）最高许用设计应力不得超过下表所示值。最高许用设计温度不得高于260oC。
（2）该钢材只能用于承受内压的元件。
（3）应按照第IX卷规定进行单独的焊接工艺评定和焊工技能评定。
（4）考虑焊后热处理时，应把本钢材作为P-No.1材料。
（5）考虑冲击试验要求时，应将本钢材作为曲线A的材料。
（6）应满足第VIII卷UCS篇的一切其它要求。
（7）本案例号应在制造商数据报告上显示。
最高许用应力值, MPa
金属温度，不高于摄氏度厚度，mm
6-16 >16-36 >36-60 >60-100 >100-120
260 146 140 134 131 129
补充：除了材料牌号前ASME多了个S外，有少数ASTM规范被ASME引用后在少数细节
上有不同。可参见ASME II中的“ACCEPTABLE ASTM EDITIONS"一节。
在实际应用中，我一切按照图纸或相关技术文件要求，是“S”开头的就查ASTM，是“SA”开头的就查ASME，万无一失。
※
不锈钢、特殊合金牌号与美国、日本、欧洲对照表
类别中国美国日本欧洲
马氏体不锈钢Cr13型 410 SUS410 SAF2301
1Cr17Ni2 431 SUS431 SA F2321
9Cr18 440C SUS440c
0Cr17Ni4Cu4Nb 7-4PH SUH630
1Cr12Ni3MoWV XM32 DIN1.43 13
2Cr12MoVNbN SUH600
2Cr12NiMoWV SUH616 双相钢 00Cr18Ni5Mo3Si2 S31500 3RE60
00Cr22Ni5Mo3N S31803 329J3L1 SAF2205 00Cr25Ni6Mo2N 329J1L1R-4
00Cr25Ni7Mo3N S31260 329J4L SAF250 7
00Cr25Ni6Mo3CuN S32550
特种合金ZG40Cr25Ni20 HK
ZG45Ni35Cr27N6 KP
ZG50N148Cr28W5
ZGN136Cr26Co15W5
ZG10Ni32Cr20Nb
ZG45Ni48Cr28W5Co5
铁素体 0Cr13 410S SUS410S
00Cr17Ti
00Cr18Mo2Ti
奥氏体不锈钢0Cr18Ni9Ti 321 SUS321 SAF2337
00Cr19Ni10 304L SUS304L
0Cr17Ni12Mo2 316 SUS316 SA F2343
0Cr17Ni14Mo2 316L SUS312L
00Cr19Ni13Mo3 317L SUS317L
ZG00Cr19Ni10 CF3 SCS19A
ZG00Cr17Ni14Mo2 CF3M SCS16A
0Cr25Ni20 310S SUS310S
00Cr20Ni18Mo6CuN S31254 254 SMO
