道路工程的组成与分类集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-道路工程的组成与分类第二节道路工程一、道路的组成及等级划分㈠道路的组成按所在位置、交通性质及其使用特点，可分为:公路、城市道路、厂矿道路、林区道路及乡村道路等。
1.公路的组成⑴线形组成。
公路线形是指公路中线的空间几何形状和尺寸。
⑵结构组成。
公路的结构是承受荷载和自然因素影响的结构物，它包括路基、路面、桥涵、隧道、排水系统、防护工程、特殊构造物及交通服务设施等。
2.城市道路的组成道路工程的主体是路线、路基(包括排水系统及防护工程等)和路面三大部分。
㈡道路的等级划分1.公路的等级划分。
根据使用任务、功能和适应的交通量分为高速公路、一、二、三、四级5个等级。
⑴高速公路。
高速公路是具有4个或4个以上车道，设有中央分隔带，全部立体交叉，全部控制出入，专供汽车分向、分车道高速行驶的公路。
⑵一级公路。
一级公路与高速公路设施基本相同。
一级公路只是部分控制出入.⑶二级公路。
二级公路是中等以上城市的干线公路。
⑷三级公路。
三级公路是沟通县、城镇之间的集散公路。
⑸四级公路。
四级公路是沟通乡、村等地的地方公路。
2.城市道路的等级划分按城市道路系统的地位、交通功能和对沿线建筑物的服务功能分为四类。
⑴快速路。
快速路主要为城市长距离交通服务。
⑵主干路。
主干路是城市道路网的骨架。
⑶次干路。
次干路配合主干路组成城市道路网，它是城市交通干路。
⑷支路。
支路是一个地区(如居住区)内的道路，以服务功能为主。
二、路基路基是按照路线位置和一定技术要求修筑的作为路面基础的带状构造物。
㈠路基基本构造。
是指路基填挖高度、路基宽度、路肩宽度、路基边坡等。
㈡路基的作用是路面的基础，是路面的支撑结构物。
高于原地面的填方路基称为路堤，低于原地面的挖方路基称为路堑。
路面底面以下80cm范围内的路基部分称为路床。
㈢路基的基本要求1.路基结构物的整体必须具有足够的稳定性2.路基必须具有足够的强度、刚度和水温稳定性水温稳定性是指强度和刚度在自然因素的影响下的变化幅度。
市政公用1.城市道路分级——快速路、主干路、次干路、支路。
2.快速路——中央分隔、主要以交通功能为主、实现交通连续通行、全控制、单向不少于2车道、两侧不设吸引较大人流量的建筑物。
3.主干路——连接城市的各个分区、以交通功能为主、两侧不设吸引较大人流量的建筑物。
4.次干路——以交通功能为主，兼有服务的功能。
5.支路——服务功能为主。
6.快速路设计车速——60-100（km/h）、必须设置中央分隔带。
7.主干路设计车速——40-60（km/h）、应设置中央分隔带。
8.高级路面——水泥混泥土（30年）、沥青混泥土（15年）、沥青碎石。
强度高、刚度大、稳定性好、建设投资高、养护费用少。
9.次高级路面——适用于城镇支路、停车场。
强度、刚度、稳定性都次于高级路面、建设投资少、养护费用多。
10.按力学特性分类：（1）柔性路面——弯沉[变形较大]、抗弯[强度小]。
破坏取决于极限垂直变形和弯拉应变。
主要代表为：沥青混泥土，，，（2）刚性路面——弯拉[强度大]、弯沉[变形很小]。
破坏取决于极限弯拉强度。
主要代表为：水泥混泥土，，，沥青混泥土结构组成：1. 垫层——介于基层和土基之间的层位，改善土基的湿度和温度状况。
2．基层——是路面结构中的承重层，主要承载车辆荷载的竖向力。
3.面层——直接同大气和行车相接触的层位，承受较大的竖向力、水平力、冲击力的作用。
应具有较好的结构强度、刚度、耐磨、不透水和高低温稳定性。
良好的平整度和粗糙度。
4. 高等级路面——可有磨耗层、面层上层、面层下层或称上面层、中面层、下面层组成。
5. 垫层性能要求——改善土基的湿度和温度状况。
垫层材料强度要求不一定要高，但其水稳定性必须要好。
6. 基层性能要求——具有足够的、均匀一致的刚度、强度；不透水性好；抗冻性满足设计要求。
7. 面层性能要求——平整度、承载能力（具有足够抗疲劳破坏和塑性变形能力，具有相当高的强度、刚度）、温度稳定性、抗滑能量、不透水性、噪声量（磨耗层采用OGFC沥青混合料；中下面层采用密集配沥青混合料）。
2 基层基层是路面结构中的承重层，主要承受车辆荷载的竖向力，并把由面层下传的应力扩散到垫层或土基，故基层应具有足够的、均匀一致的强度和刚度基层受自然因素的影响虽不如面层强烈，但沥青类面层下的基层应有足够的水稳定性，以防基层湿软后变形大，导致面层损坏用作基层的材料主要有：（l）整体型材料无机结合料稳定粒料：石灰粉煤灰稳定砂砾、石灰稳定砂砾、石灰煤渣、水泥稳定碎砾石等，其强度高，整体性好，适用于交通量大、轴载重的道路。
工业废渣混合料的强度、稳定性和整体性均较好，适用于大多数沥青路面的基层使用的工业废渣应性能稳定、无风化、无腐蚀。
（2）嵌锁型和级配型材料级配碎（砾）石：应达到密实稳定为防止冻胀和湿软，应控制小于0.5mm 颗粒的含量和塑性指数。
在中湿和潮湿路段，用作沥青路面的基层时．应掺石灰符合标准级配要求的天然砂砾可用作基层不符合标准级配要求时，只宜用作底基层或垫层，并应按路基干湿类型适当控制小于0.5mm 的颗粒含量。
为便于碾压，砾石最大粒径宜采用 60mm3 垫层垫层是介于基层和土基之间的层位，其作用为改善土基的湿度和温度状况，保证面层和基层的强度稳定性和抗冻胀能力，扩散由基层传来的荷载应力，以减小土基所产生的变形。
因此，通常在土基湿、温状况不良时设置。
垫层材料的强度要求不一定高，但其水稳定性必须要好。
（ l ）路基经常处于潮湿或过湿状态的路段以及在季节性冰冻地区产生冰冻危害的路段应设垫层。
（ 2 ）垫层材料有粒料和无机结合料稳定土两类。
粒料包括天然砂砾、粗砂、炉浩等采用粗砂或天然砂砾时，小于0.075mm的颗粒含量应小于 5 % ；采用炉渣时．小于2mm 的颗粒含量宜小于 20 % .（ 3 ）垫层厚度可按当地经验确定，一般宜大于或等于 150mm 。
（三）沥青路面结构组合的基本原则1 面层、基层的结构类型及厚度应与交通量相适应。
交通量大、轴载重时，应采用高等级面层与强度较高的结合料稳定类材料基层2 层间结合必须紧密稳定，以保证结构的整体性和应力传递的连续性面层与基层之间应按基层类型和施工情况洒布透层沥青、粘层沥青或采用沥青封层3 各结构层的材料回弹模量应自上而下递减，基层材料与面层材料的回弹模量比应大于或等于0.3；土基回弹模量与基层（或底基层）的回弹模量比宜为0.08 ～0.44 层数不宜过多。
城市道路的级别、类别和构成2k311010城市道路的级别、类别和构成2k311011 掌握城市道路构成城市道路主要分为刚性路面和柔性路面两大类。
刚性路面以水泥砼路面为代表，柔性路面以沥青路面为代表。
一、城市沥青路面道路的结构组成（一）路基路基的断面形式分为：路堤、路堑和半填半挖三种。
从材料上分为：土路基、石路基、土石路基三种。
（二）路面路面分为垫层、基层和面层结构层。
1.面层面层应具有较高的结构强度、刚度、耐磨、不透水和高温稳定性，并且其表面层还应具有良好的平整度和粗糙度。
面层分为磨耗层、上面层、下面层或称为表面层、中面层、下面层。
2.基层基层是路面结构的主要承重层，应具有足够的、均匀一致的强度和刚度。
沥青类面层下的基层应有足够的水稳定性。
用作基层的主要材料有：（1）整体型材料。
又称无机结合料基层。
特点：强度高、整体性好、适宜交通量大、轴载重的道路。
（2）嵌锁型和级配型材料。
包括级配碎（砾）石、泥灰结碎（砾）石和水结碎石三种。
3.垫层。
介于基层与土基之间。
作用：改善土基的湿度和温度状况，扩散荷载应力。
要求：其水稳定性必须要好。
（1）路基经常处于潮湿或过湿路段，以及在季节性冰冻地区应设垫层。
（2）垫层材料有粒料和无机结合料稳定土两类。
（3）垫层厚度一般≥150mm（二）沥青路面结构组合的基本原则1.面层、基层的结构类型及厚度应与交通量相适应。
2.层间必须紧密稳定，保证结构整体性和应力传递的连续性。
3.各结构层的回弹模量自上而下递减。
4.层数不宜过多。
5.在半刚性基层上铺筑面层时，城市主干路、快速路应适当加厚或采取其他措施减轻反射裂缝。
二、路基与路面的性能要求(一)路基的性能要求1.整体稳定性2.变形量（二）路面的使用指标1.平整度。
为减缓路面平整度的衰变速率，应重视路面结构及面层材料的强度和抗变形能力。
2.承载能力。
路面必须具有足够抗疲劳破坏和塑性变形的能力，即具备相当高的强度和刚度。
3.温度稳定性。
道路工程得组成与分类㈠道路得组成按所在位置、交通性质及其使用特点，可分为:公路、城市道路、厂矿道路、林区道路及乡村道路等。
1、公路得组成⑴线形组成。
公路线形就是指公路中线得空间几何形状与尺寸。
⑵结构组成。
公路得结构就是承受荷载与自然因素影响得结构物，它包括路基、路面、桥涵、隧道、排水系统、防护工程、特殊构造物及交通服务设施等。
2、城市道路得组成道路工程得主体就是路线、路基(包括排水系统及防护工程等)与路面三大部分。
㈡道路得等级划分1、公路得等级划分。
根据使用任务、功能与适应得交通量分为高速公路、一、二、三、四级5个等级。
⑴高速公路。
高速公路就是具有4个或4个以上车道，设有中央分隔带，全部立体交叉，全部控制出入，专供汽车分向、分车道高速行驶得公路。
⑵一级公路。
一级公路与高速公路设施基本相同。
一级公路只就是部分控制出入、⑶二级公路。
二级公路就是中等以上城市得干线公路。
⑷三级公路。
三级公路就是沟通县、城镇之间得集散公路。
⑸四级公路。
四级公路就是沟通乡、村等地得地方公路。
2、城市道路得等级划分按城市道路系统得地位、交通功能与对沿线建筑物得服务功能分为四类。
⑴快速路。
快速路主要为城市长距离交通服务。
⑵主干路。
主干路就是城市道路网得骨架。
⑶次干路。
次干路配合主干路组成城市道路网，它就是城市交通干路。
⑷支路。
支路就是一个地区(如居住区)内得道路，以服务功能为主。
二、路基路基就是按照路线位置与一定技术要求修筑得作为路面基础得带状构造物。
㈠路基基本构造。
就是指路基填挖高度、路基宽度、路肩宽度、路基边坡等。
㈡路基得作用就是路面得基础，就是路面得支撑结构物。
高于原地面得填方路基称为路堤，低于原地面得挖方路基称为路堑。
路面底面以下80cm范围内得路基部分称为路床。
㈢路基得基本要求1、路基结构物得整体必须具有足够得稳定性2、路基必须具有足够得强度、刚度与水温稳定性水温稳定性就是指强度与刚度在自然因素得影响下得变化幅度。
㈣路基形式1、填方路基⑴填土路基。

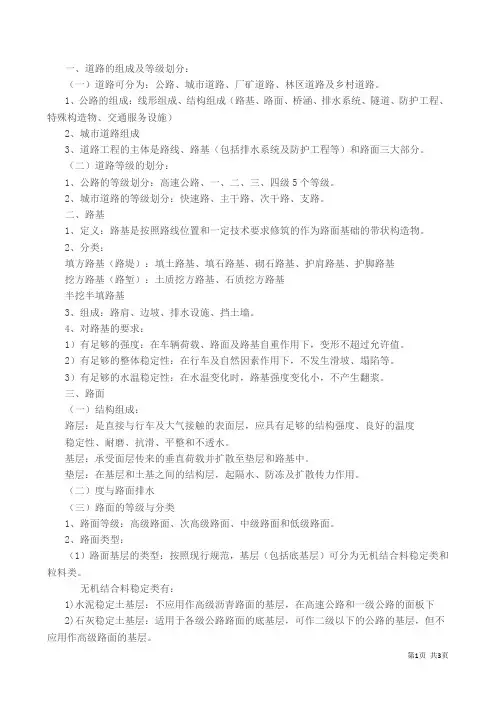

一、道路的组成及等级划分：（一）道路可分为：公路、城市道路、厂矿道路、林区道路及乡村道路。
1、公路的组成：线形组成、结构组成（路基、路面、桥涵、排水系统、隧道、防护工程、特殊构造物、交通服务设施）2、城市道路组成3、道路工程的主体是路线、路基（包括排水系统及防护工程等）和路面三大部分。
（二）道路等级的划分：1、公路的等级划分：高速公路、一、二、三、四级5个等级。
2、城市道路的等级划分：快速路、主干路、次干路、支路。
二、路基1、定义：路基是按照路线位置和一定技术要求修筑的作为路面基础的带状构造物。
2、分类：填方路基（路堤）：填土路基、填石路基、砌石路基、护肩路基、护脚路基挖方路基（路堑）：土质挖方路基、石质挖方路基半挖半填路基3、组成：路肩、边坡、排水设施、挡土墙。
4、对路基的要求：1）有足够的强度：在车辆荷载、路面及路基自重作用下，变形不超过允许值。
2）有足够的整体稳定性：在行车及自然因素作用下，不发生滑坡、塌陷等。
3）有足够的水温稳定性：在水温变化时，路基强度变化小，不产生翻浆。
三、路面（一）结构组成：路层：是直接与行车及大气接触的表面层，应具有足够的结构强度、良好的温度稳定性、耐磨、抗滑、平整和不透水。
基层：承受面层传来的垂直荷载并扩散至垫层和路基中。
垫层：在基层和土基之间的结构层，起隔水、防冻及扩散传力作用。
（二）度与路面排水（三）路面的等级与分类1、路面等级：高级路面、次高级路面、中级路面和低级路面。
2、路面类型：（1）路面基层的类型：按照现行规范，基层（包括底基层）可分为无机结合料稳定类和粒料类。
无机结合料稳定类有：1)水泥稳定土基层：不应用作高级沥青路面的基层，在高速公路和一级公路的面板下2)石灰稳定土基层：适用于各级公路路面的底基层，可作二级以下的公路的基层，但不应用作高级路面的基层。
3）石灰工业废渣稳定土基层。
4）级配碎（砾）石基层。
级配碎石可用于各级公路的基层。
级配砾石可用于二级和二级以下公路的底基层。
道路工程的组成与分类 Revised by Liu Jing on January 12, 2021道路工程的组成与分类㈠道路的组成按所在位置、交通性质及其使用特点，可分为:公路、城市道路、厂矿道路、林区道路及乡村道路等。
1.公路的组成⑴线形组成。
公路线形是指公路中线的空间几何形状和尺寸。
⑵结构组成。
公路的结构是承受荷载和自然因素影响的结构物，它包括路基、路面、桥涵、隧道、排水系统、防护工程、特殊构造物及交通服务设施等。
2.城市道路的组成道路工程的主体是路线、路基(包括排水系统及防护工程等)和路面三大部分。
㈡道路的等级划分1.公路的等级划分。
根据使用任务、功能和适应的交通量分为高速公路、一、二、三、四级5个等级。
⑴高速公路。
高速公路是具有4个或4个以上车道，设有中央分隔带，全部立体交叉，全部控制出入，专供汽车分向、分车道高速行驶的公路。
⑵一级公路。
一级公路与高速公路设施基本相同。
一级公路只是部分控制出入.⑶二级公路。
二级公路是中等以上城市的干线公路。
⑷三级公路。
三级公路是沟通县、城镇之间的集散公路。
⑸四级公路。
四级公路是沟通乡、村等地的地方公路。
2.城市道路的等级划分按城市道路系统的地位、交通功能和对沿线建筑物的服务功能分为四类。
⑴快速路。
快速路主要为城市长距离交通服务。
⑵主干路。
主干路是城市道路网的骨架。
⑶次干路。
次干路配合主干路组成城市道路网，它是城市交通干路。
⑷支路。
支路是一个地区(如居住区)内的道路，以服务功能为主。
二、路基路基是按照路线位置和一定技术要求修筑的作为路面基础的带状构造物。
㈠路基基本构造。
是指路基填挖高度、路基宽度、路肩宽度、路基边坡等。
是路面的基础，是路面的支撑结构物。
高于原地面的填方路基称为路堤，低于原地面的挖方路基称为路堑。
路面底面以下80cm 范围内的路基部分称为路床。
㈢路基的基本要求1.路基结构物的整体必须具有足够的稳定性2.路基必须具有足够的强度、刚度和水温稳定性水温稳定性是指强度和刚度在自然因素的影响下的变化幅度。
