数字音量电位器前级电路数字音量电位器前级电路是一种常见的电路，用于调节音频设备中的音量大小。
它的设计目的是通过控制电压或电流的大小来实现音量的调节，以满足用户对音量的需求。
数字音量电位器前级电路的基本原理是利用可变电阻器来调节电流或电压的大小，从而改变音频信号的幅度。
它由数字电位器和运放组成。
数字电位器是一种集成电路，通常由电阻网络和开关组成。
它的作用是根据输入信号的大小，调节电阻的值，从而改变电阻对信号的衰减程度，进而实现音量的调节。
数字电位器的特点是调节精度高、稳定性好、响应速度快，并且可以通过数字控制来实现远程控制。
运放是一种放大器，它的作用是将输入信号放大到所需的幅度。
在数字音量电位器前级电路中，运放起到了放大信号的作用。
运放具有高增益、低失真、宽带宽和低噪声等特点，能够保持音频信号的质量和准确性。
数字音量电位器前级电路的工作原理如下：当输入信号进入电路时，首先经过数字电位器，通过调节电阻的大小来改变输入信号的幅度。
然后，经过运放放大器的放大作用，信号的幅度进一步增大。
最后，输出信号经过数字电位器的衰减作用，得到所需的音量。
数字音量电位器前级电路的优点是可以实现精确的音量调节，且调节范围广。
由于采用数字控制，可以实现远程控制和自动化控制，提高了音频设备的使用便利性。
此外，数字音量电位器前级电路还可以实现音频信号的均衡处理和音量平衡，进一步提高音频效果。
然而，数字音量电位器前级电路也存在一些缺点。
首先，由于数字电位器和运放都是电子元件，其使用寿命有限，需要定期更换和维护。
其次，数字电位器和运放的性能也会受到温度、湿度等环境因素的影响，可能会导致音频质量的下降。
此外，数字音量电位器前级电路的成本较高，对于一些低成本的音频设备来说，可能不太适用。
总的来说，数字音量电位器前级电路是一种常见的电路，通过调节电阻的大小和信号的放大来实现音量的调节。
它具有精确的音量调节、远程控制和自动化控制等优点，可以提高音频设备的使用便利性和音频效果。
可调电阻电位器3接线原理
可调电阻电位器3接线原理：
电位器是一个可调的电子元件，通常有三个引脚，分别是输入端、输出端和滑动端。
当调节滑动端的位置时，输出端的电压会发生变化。
具体来说，输入端的电压是固定的，输出端的电压是随着滑动端的移动而变化的。
滑动端的移动会改变电位器的电阻值，从而改变输出电压的大小。
在可调电阻电位器的3个接线端中，两个固定端之间的电阻就是电位器的最大电阻，而滑动端则是用于调节阻值的。
如果需要将可调电阻电位器接入电路中，可以将其中一个固定端与电路中的电源正极相连，将滑动端与电路中的负载相连，另一个固定端与电源负极相连。
这样就可以通过调节滑动端的位置来改变输出电压的大小。
需要注意的是，在接入电路时，应该确保可调电阻电位器的正确接线方式，以免出现电路故障或设备损坏等问题。
同时，在使用过程中也需要注意可调电阻电位器的调节范围和最大工作电流等参数，以避免超载或损坏电位器。
量电位器选择与注意事项
使用一个双联电位器，就可以控制立体声音量。
下图可以用来做音量控制电位器接法参考。
图中是普通6脚的双联电位器，如果是8脚的那种，一般左边2个是用来做等响度，可以不接，6脚电位器接法参考下图。
电位器阻值曲线类型一般有线性（B型）和指数（A型）两种类型。
如果使用图1接法控制音量，应该用指数型电位器，这样电位器调节相同角度，人耳听到的音量变化是近乎相同的。
而在某些场合，比如音调电路，可能需要线性电位器。
线性电位器一般阻值标注为BXXX、XXXB等，
指数电位器一般阻值标注为AXXX、XXXA等，XXX指电位器阻值。
例如B50k，就是线性电位器，阻值50k ohm。
如何选择合适的电位器阻值？
应该根据前后级电路的输出、输入阻抗来定。
例如一般集成芯片功放（如对称3886功放板），输入阻抗都在100k，搭配的双运放前级输出阻抗不超过几k欧姆，所以用50～100k欧姆电位器即可达到阻抗匹配。
补充：电位器使用除了要按上图正确接线，还要注意外壳（金属柄）要接地；如果电位器已经安装在金属机壳上，机壳做接地即可。
故障判断：良好的电位器和正确的接法应该有以下特征：
1、旋动旋钮音量增减均匀（顺时针音量增，逆时针音量减）；
2、旋动过程扬声器不应产生“沙沙……”、“咯咯……”噪音，否则是电位器不良；
3、音量旋到最小，应该听不到任何声音（俗称：声音关死了-_-）；
4、电位器旋动手感良好，有均匀的阻力。
调节音量的电位器原理电位器是一种用于调节电路中电压或电流大小的元件，通过改变其内部可调整的电阻值，从而实现对电路中电流或电压的调节。
在调节音量的电位器中，通过改变其电阻值可以实现对音频信号的调节，控制音响设备的音量大小。
调节音量的电位器通常采用可变电阻的方式，即电位器的内部由一个可调的电阻组成。
根据电阻值的变化，可以改变通过电路的电流或者电压的大小。
电位器的基本原理是根据欧姆定律，电流与电阻之间的关系为I = V/R，其中I为电流，V 为电压，R为电阻。
当电位器的电阻值改变时，根据欧姆定律，电路中的电流或电压也会相应发生变化。
在音量调节电位器中，通常采用一个旋钮或滑动条来改变电位器的电阻值。
旋钮或滑动条的位置决定了电位器的电阻值。
电阻值的变化通过电位器内部的电阻器或可调电阻环来实现。
在具体的电路中，音频信号通常被输入到电位器的一个端口，通过旋钮或滑动条调节电位器的电阻值，进而调节电路中的电流或电压。
调节后的电流或电压再被传递到下一级电路或音响设备，最终用于控制音量的大小。
电位器通常分为两种类型：线性电位器和非线性电位器。
线性电位器的电阻值变化与旋钮或滑动条的位置成线性关系，即变化的量与位置变化成比例关系；非线性电位器的电阻值变化与旋钮或滑动条的位置不成线性关系，变化的量与位置变化不成比例关系。
在音量调节电位器中，常见的是线性电位器，因为线性电位器的变化与旋钮或滑动条的位置成比例关系，更易于控制和调节音量。
除了线性电位器和非线性电位器之外，还有柯蒂斯电位器，它是一种特殊的电位器，常用于调节音频信号的音量。
柯蒂斯电位器是一种特殊设计的非线性电位器，可以在旋钮或滑动条的不同位置提供不同的电阻变化量，实现更加精细的音量调节。
总体而言，调节音量的电位器通过改变其内部可调的电阻值，实现对电路中电流或电压的调节。
通过旋钮或滑动条的改变，通过改变电位器的电阻值，从而控制音频信号的大小，实现音响设备的音量调节。
电位器是调节音量的关键元件之一，广泛用于音响设备、放大器等电路中，起到调节音量的重要作用。

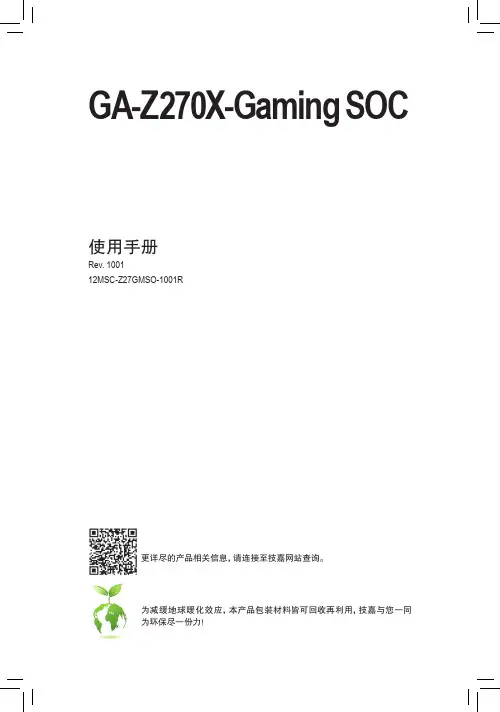

Dec. 30, 2016Motherboard GA-Z270X-Gaming SOC目录清点配件 (6)选购配件 (6)GA-Z270X-Gaming SOC主板配置图 (7)第一章硬件安装 (9)1-1 安装前的注意事项 (9)1-2 产品规格 (10)1-3 安装中央处理器及散热风扇 (14)1-3-1 安装中央处理器(CPU) (14)1-3-2 安装散热风扇 (16)1-4 安装内存条 (17)1-4-1 双通道内存技术 (17)1-4-2 安装内存条 (18)1-5 安装扩展卡 (19)1-6 构建AMD CrossFire™/NVIDIA® SLI™系统 (20)1-7 后方设备插座介绍 (21)1-8 内建灯号、按钮及切换器 (23)1-9 更换音频放大器 (25)1-10 插座及跳线介绍 (26)第二章 BIOS 程序设置 (41)2-1 开机画面 (42)2-2 BIOS设定程序主画面 (43)2-3 M.I.T. (频率/电压控制) (45)2-4 System (系统信息) (57)2-5 BIOS (BIOS功能设定) (58)2-6 Peripherals (集成外设) (61)2-7 Chipset (芯片组设定) (64)2-8 Power (省电功能设定) (65)2-9 Save & Exit (储存设定值并结束设定程序) (67)第三章构建磁盘阵列 (69)3-1 设定SATA控制器模式 (69)3-2 安装SATA RAID/AHCI驱动程序及操作系统 (83)3-3 启动Intel® Optane™技术 (86)第四章驱动程序安装 (87)4-1 Drivers & Software (驱动程序及应用软件) (87)4-2 Application Software (软件应用程序) (88)4-3 Information (信息清单) (88)- 4 -第五章独特功能介绍 (89)5-1 BIOS更新方法介绍 (89)5-1-1 如何使用Q-Flash更新BIOS (89)5-1-2 如何使用@BIOS更新BIOS (92)5-2 APP Center (93)5-2-1 3D OSD (94)5-2-2 AutoGreen (95)5-2-3 BIOS Setup (96)5-2-4 Color Temperature (97)5-2-5 Cloud Station (98)5-2-6 EasyTune (103)5-2-7 Easy RAID (104)5-2-8 Fast Boot (107)5-2-9 Game Boost (108)5-2-10 Platform Power Management (109)5-2-11 RGB Fusion (110)5-2-12 Smart TimeLock (111)5-2-13 Smart Keyboard (112)5-2-14 Smart Backup (113)5-2-15 System Information Viewer (115)5-2-16 USB Blocker (116)5-2-17 USB DAC-UP 2 (117)5-2-18 V-Tuner (118)第六章附录 (119)6-1 音频输入/输出设定介绍 (119)6-1-1 2 / 4 / 5.1 / 7.1声道介绍 (119)6-1-2 S/PDIF输出设定 (121)6-1-3 麦克风录音设定 (122)6-1-4 语音录音机使用介绍 (124)6-2 疑难排解 (125)6-2-1 问题集 (125)6-2-2 故障排除 (126)6-3 除错灯号代码说明 (128)管理声明 (132)技嘉主板售后服务及质量保证卡 (134)技嘉科技全球服务网 (135)- 5 -清点配件5GA-Z270X-Gaming SOC主板- 1片5驱动程序光盘- 1片5使用手册- 1本5硬件安装指南- 1张5SATA排线- 4条5后方I/O设备挡板铁片- 1个5G Connector- 1个5后方I/O设备防尘盖- 1包5GC-SLI2P连接器- 1个上述附带配件仅供参考，实际配件请以实物为准，技嘉科技保留修改的权利。

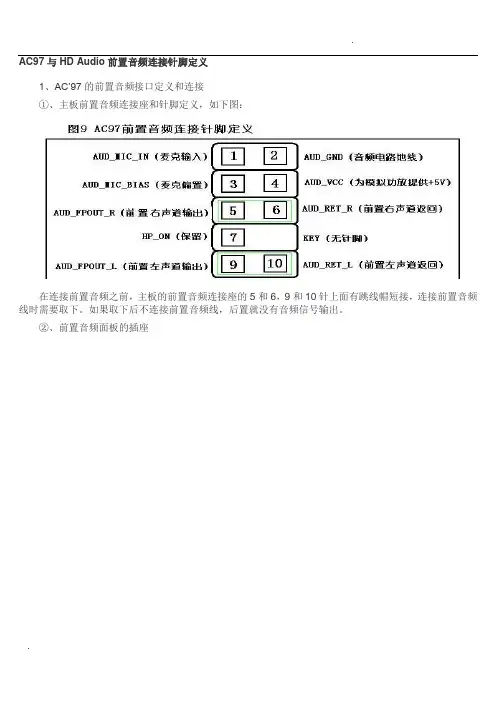

AC97与HD Audio前置音频连接针脚定义1、AC’97的前置音频接口定义和连接①、主板前置音频连接座和针脚定义，如下图：在连接前置音频之前，主板的前置音频连接座的5和6，9和10针上面有跳线帽短接，连接前置音频线时需要取下。
如果取下后不连接前置音频线，后置就没有音频信号输出。
②、前置音频面板的插座一般情况下，符合AC97标准的前置音频连接线至少有7根：1 AUD_MIC_IN 前置麦克输入。
2 AUD_GND 模拟音频电路的地线。
3 AUD_MIC_BIAS 麦克偏置。
5 AUD_FPOUT_R 输出音频信号至前置右声道。
6 AUD_RET_R 音频信号从前置右声道返回。
9 AUD_FPOUT_L 输出音频信号至前置左声道。
10 AUD_RET_L 音频信号从前置左声道返回。
还有把5/6和9/10各自合并为一根线，同时5/6和9/10又通过导线连接，共5线7个插针的。
也可以认为符合AC97标准。
因为5/9是输出到前置耳机，6/10是通过耳机插座的常闭开关返回再连接到后置音频输出插座。
当没有插前置耳机时，音频信号经耳机插座返回到后置音频输出，后置音箱输出声音。
插前置耳机后，插座的常闭开关断开，音频信号不能返回到后置音频输出，后置音箱无声音输出。
标准的7线连接是前后置音箱不能同时使用。
如果是5线7针的，由于5/6和9/10通过导线短接，音频信号不再经耳机插座开关返回，所以前后置音箱可同时使用。
③、前置音频的连接AC’97标准中规定了前置音频接线规则，并给出示意图：下面是实际接线图例：2、HD Audio的前置音频接口定义和连接①、主板前置音频连接座和针脚定义，如下图：HD Audio为了在连接针座方面与AC’97兼容，仍然采用2X5的插针座。
与AC’97不同的是取消了5/6，9/10的跳线帽，另外针脚定义和名称也不相同。
下面是HD Audio与AC’97的针脚定义对比：从上面的对比表可以看出，10个针脚里第1、2、3、5、9虽然名字有所变化，其功能没有改变。

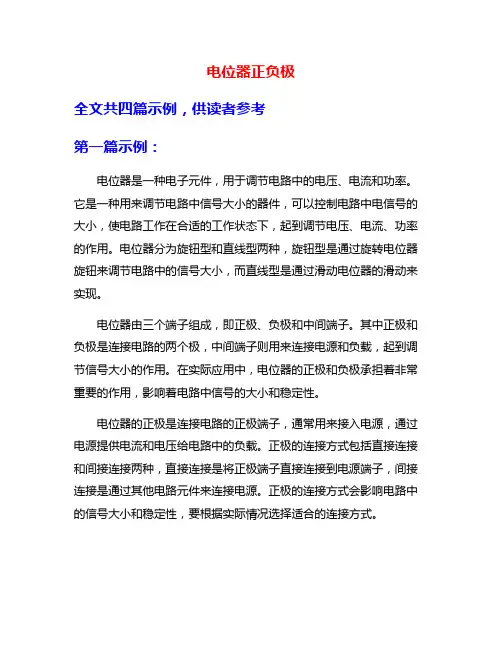

电位器正负极全文共四篇示例，供读者参考第一篇示例：电位器是一种电子元件，用于调节电路中的电压、电流和功率。
它是一种用来调节电路中信号大小的器件，可以控制电路中电信号的大小，使电路工作在合适的工作状态下，起到调节电压、电流、功率的作用。
电位器分为旋钮型和直线型两种，旋钮型是通过旋转电位器旋钮来调节电路中的信号大小，而直线型是通过滑动电位器的滑动来实现。
电位器由三个端子组成，即正极、负极和中间端子。
其中正极和负极是连接电路的两个极，中间端子则用来连接电源和负载，起到调节信号大小的作用。
在实际应用中，电位器的正极和负极承担着非常重要的作用，影响着电路中信号的大小和稳定性。
电位器的正极是连接电路的正极端子，通常用来接入电源，通过电源提供电流和电压给电路中的负载。
正极的连接方式包括直接连接和间接连接两种，直接连接是将正极端子直接连接到电源端子，间接连接是通过其他电路元件来连接电源。
正极的连接方式会影响电路中的信号大小和稳定性，要根据实际情况选择适合的连接方式。
在电路设计和调试中，正确连接电位器的正负极是非常关键的。
如果连接错误，可能导致电路无法正常工作，甚至损坏电路元件。
在连接电位器时要仔细查看正负极的标识，确保正确连接。
电位器的正负极在电路中起着非常重要的作用，影响着电路中信号的大小和稳定性。
正确连接正负极是电路设计和调试的关键之一，要注意标识和连接方式，确保电路正常工作。
希望本文对读者了解电位器正负极有所帮助。
【字数：488】第二篇示例：电位器是一种电子元件，主要用来调节电路中的电压、电流和功率。
它由一个可旋转的旋钮和一个固定电阻组成，旋钮移动时可以改变电阻值，从而控制电路中的电压或电流。
电位器的正负极是指电位器两端的接线端子，其中一个为正极，另一个为负极，在电路中起着连接和控制电压的作用。
电位器的正极通常标有一个加号或正号的符号，而负极则标有减号或负号的符号。
正极通常连接到电源的正极或其他电路元件的正极，而负极则连接到电源的负极或其他电路元件的负极。
音量电位器原理
音量电位器原理是一种用于调节音频信号的电子元件。
它通常由一个旋钮和一个可变电阻组成。
音量电位器可以将输入信号的电阻调节到不同的阻值，从而改变信号的音量大小。
音量电位器的工作原理基于变阻器的原理。
变阻器是一种可以改变电阻值的元件。
当旋钮旋转时，可变电阻的物理位置会发生改变，从而改变电路中的电阻值。
在音量电位器中，旋钮的旋转导致电位器中的可变电阻值发生变化，进而调节电路中的电阻值。
音量电位器通常由一根旋转的轴和与之配对的可变电阻组成。
旋转轴与可变电阻之间通过一组电触点连接。
当旋钮旋转时，电触点会滑动在可变电阻上，改变电阻值。
这样就可以实现对输入信号的调节，从而改变音量大小。
音量电位器的电阻范围通常在几千欧姆到几十千欧姆之间。
较大的电阻值将导致较小的电流通过电路，从而使音量减小。
相反，较小的电阻值将导致较大的电流通过电路，从而使音量增加。
此外，音量电位器通常还具有防止杂音和失真的功能。
它可以通过改变电路中的电阻值，使得信号级别适应输出设备的需求，从而减少噪音和失真的发生。
总之，音量电位器是一种通过改变电路中的电阻值来调节音频信号音量大小的电子元件。
它通过旋钮和可变电阻的配合工作，
实现对输入信号的调节。
在实际应用中，音量电位器还能够减少噪音和失真，提供更好的音频体验。
3.5毫米插座/插头引脚图和接线图一、 3.5毫米前置音频插座的结构:首先要了解前置音频插座的结构。
根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。
无开关的就没有3，4两个开关端。
二、 3.5毫米插头结构:3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
三、前置麦克连接的问题:前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN 接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
四、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。

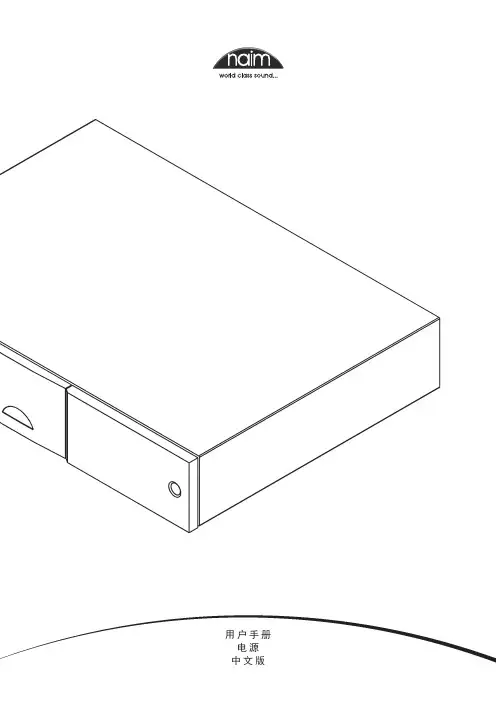

用户手册电源中文版E1 1 连接E1 2 主电源E2 3 一般安装E3 4 CD555PS，超容量和XPSE4 5 大容量，小容量XS，NAPSA和NAPSC E5 6 电源规格E5 7 符合性声明11 连接随机提供的标准导线未被修改对安全和性能是非常重要的。
1.1如果您的设备和安装可以进行不同选择，DIN 互连插座应优先于RCA 唱机插座使用。
Naim 互连导线的一端带有确定其正确方向的彩带。
该彩带标记连接到信号源的一端。
互联插头和插座应保持清洁，免受腐蚀。
清洁它们的最简单方法是关掉设备，从插座拔出插头，并再次将其放回。
不应使用接触清洁剂和“增强剂”，因为其集聚形成的膜会降低音效。
1.2音箱导线的作用非常重要。
导线至少应3.5米长，且每根长度相等。
建议一般情况下最大长度为20米，但部分Naim 扩音器可能采用更长的导线。
部分Naim 扩音器只能与Naim 扬声器导线共同使用，使用替代品可能会降低扩音器性能，甚至破坏扩音器。
虽然我们建议使用Naim 扬声器导线，但部分Naim 扩音器可以与任何高品质的音箱线共同使用。
Naim 扬声器导线具有方向性，应该使印刷的箭头指向扬声器。
随机提供的Naim 扬声器连接器的设计符合欧洲安全法，必须使用此连接器进行连接。
请联系当地零售商或分销商获取关于扬声器导线和连接器的更多信息。
2 主电源凡使用融合插头时，应配置13安培保险丝。
较低额定值保险丝会在使用一段时间后失去作用。
不要将压敏电阻器或噪声抑制器与主电源插头连接。
它们会降低主电源和声音效果。
Naim 音频产品将性能作为首要考虑因素。
小心安装将有助于确保实现其全部功能。
本手册涵盖了所有电源供应设备。
它从一般性的安装说明和法定的安全警告开始进行阐述。
关于产品的具体信息从第4节开始阐述。
2.1 在部分地区，电源插头可能需要与随机提供的电源线连接。
由于电源导线中电线的颜色可能与标识插头端子的彩色标记不一致，具体如下：绿黄相间的电线必须连接到由字母E 或安全接地符号或绿色或黄绿色标记的插头终端。
⽿听为实：当英国AudioNote遇上⾹港正弦3KV稳压⽜及S60A电源处理器作者：陈晓（燃烧哥），⼿机：153********（微信同步）英国⾳乐贵族Audio Note是英国⽼资格的胆机⽣产制造商，在胆机世界具有崇⾼的地位，喜欢⾳响，尤其是爱好胆机的朋友，⼏乎⽆⼈不知晓。
Audio Note的⾳质如同世界著名迪卡Decca唱⽚公司的品质，以“⾼贵华丽的透明⾳⾊，辉煌⽽不刺⽿的⾳域平衡度”，让全世界发烧友⼀闻上瘾，并已成为⼈所共知的特⾊。
此⽂就不对Audio Note进⾏详细介绍了，⽽是主要针对电源进⾏讲解。
图为：英国⾳乐贵族Audio Note西装系统+⾹港正弦5KVA稳压⽜+⾹港正弦5KV隔离⽜+⾹港正弦S80A电源处理器电对HIFI⾳响真的有影响吗？作⽤⼤吗？⼆⼗多年前燃烧哥也是质疑的，认为是⽞学，是⼼理作⽤，甚⾄认为这是⾳响⾏业的⼀种误导甚⾄是骗局。
的确，我们刚开始接触新鲜事物，都会带着质疑的，或许当⾃⼰亲⾝经历了，才深信不疑，变得喜欢，最后拥有。
⾹港SINE正弦3KVA⾃动稳压⽜(SINE镀⾦座 )：採⽤集成電路及快速晶體控制, 作電壓補償, 令功率損失少, 效率特⾼，25 A 冷凍空氣開關制，連續性功率輸出 3000 VA ( 3000 W )掙⽤特有無觸點補償式電壓調整⽅法，( ⾮⼀般傳統碳刷⽅法 ) 所以特別安靜。
稳定的电压使得HIFI器材更加稳定的⼯作，同时达到了稳压保护的作⽤，调压范围为187V-254V。
燃烧哥在 HIFI⾳响领域浸泡了近20年，⼀路⾛来，交了不少学费，⼏度神魂颠倒，正如林⼦祥那⾸《谁能明⽩我》中所唱：“途⼈路上回望我，只因我的怪模样，常为以往梦想发狂，耐⼼摸索路途上”。
玩到最后，器材的档次上来了，最终⾮常赞同：“玩⾳响不玩电，到头终是⼀场空”。
玩⾳响，玩到最后就是玩电！电源污染的危害程度，取决于电源中谐波的“含量”与谐波的“失真度”，谐波含量和失真越⼤，危害性越⼤，对声⾳的影响就越⼤！正弦S-60A平衡式电源处理器：兩組優質冷凍Choke分別接駁正負極電源：⾼達13000W的特⼤過電流量，獨有補償電路設計。
naim五针⾳频插头英国naim茗CD机可⽤5针插头、DIN插头DIN接⼝五针插头信号线插头五针卡侬五针卡侬头话筒插头乐群甬声 YS1375N瑞⼠剪线NEUTRIK 镀银五针卡龙平衡插头公母价钱15元4针也有naim五针⾳频插头这个问题你前⾯提过了我再回答你⼀次⽿机插头主要有两种直径Ф6.3mm的⼤插头和Ф3.5mm的⼩插头前者多⽤在⾳响等⾼级⾳频机上⽽后者是最普遍的⽿机输出插头⼀般⽤来电脑 CD MP3 MD等⼩型设备上前者⽐后者有更好的信息传输能⼒⽽市场上有卖Ф6.3mm转Ф3.5mm的转接头5元左右你在控制⾯板⾥找到HD⾼清声卡设置，就是红⾊的⼩喇叭，在⾳频/IO⾥点下右上⽅的扳⼿形状的图案，然后把第⼀个（禁⽤前⾯板检测）的勾上就可以了。
控制⾯板如果没红⾊的喇叭，那就请更换下声卡驱动。
如果还是没声⾳就是主板和插孔那⾥接触的问题了。
后⾯板是提供给⾳箱使⽤的，前⾯板默认是给⽿机使⽤的，插⼊前⾯板插孔后，系统默认⾃动屏蔽后⾯板的⾳频输出，可以在控制⾯板的声卡设置⾥右边会有，前⾯板和后⾯板的插孔图，在他们上⾯有个⽂件夹样的东西打开后勾寻禁⽤前⾯板插孔检测”看你⾳频是什么样⼦的插头。
⼀种插头有相符合的接⼝。
看⼀下就好你接前⾯的接⼝时候是否拔掉过2个跳线冒？请把那2个跳线冒按照原来位置插好！如过你要前后都⽤的话请参照主板说明书接！这个接错了会把你的集成声卡烧坏的！⽤跳线帽把5、6和9、10短接。
后⾯板的接⼝就能输出了。
如果要⽤前置接⼝，⼀定要按说明书接。
（8为空脚）1、mac in2、接地 4、VCC 5、R-OUT 6、R-IN 9、L-OUT 10、L-IN是⾹蕉插头，⼀般⽤在⾳响接线上，⽤它插在功放后⾯的接线柱上。
1.⾸先确定⾳响的插头以及显卡是否松动 2.如果以上都没问题那么可能就是⾯板的插⼝有问题了，请把⾳响插头插在主机箱后⾯的接⼝上。
如果还没解决问题那么打开控制⾯板-硬件和声⾳-realtek⾼清⾳频管理器在扬声器⾥点击插⼝设置（就是那个有点像⽂件夹的选项）在禁⽤前⾯板插孔检测⾥打勾。
sanvo hy-500 功率放大器说明书1、1简介SANVO HY-500功率放大器是应急广播系统配套产品，它是在《GB16806-2006消防联动控制系统》国家标准指导下设计并生产的产品，完全满足GB16806-2006国家标准。
HY2733D广播功率放大器(以下简称设备)是消防应急广播系统的配套产品之一。
它与相应的广播音源设备（CD播放盘、MP3播放盘）、广播区域控制盘和广播终端设备（音箱）配合，实现现场的消防应急广播。
1、2结构形式本设备采用标准上架结构形式：高：88、1mm(2U标准)宽：482、6mm厚：305mm1、3工作环境温度：0℃~+40℃湿度：≤95%1、4设备供电本设备工作电源为交流220V,主电备电均采用交流220V供电，主备电自动切换，主电优先。
2、电路说明本设备由电源、音频前置放大，音频推动电路，功率放大，电平显示，主备电切换等电路组成。
2、1音频前置放大：完成对音频输入信号的预放大。
2、2音频推动电路：完成对音频的再放大，用于推动功率放大电路。
2、3功率放大：完成对音频信号的末级放大。
2、4主备电切换电路：本机主备电均采用交流220V，主备电源自动切换，当主用和备用电源同时接入时，主电优先供电。
2、5电平显示电路：指示音频输出信号幅度，动态显示。
3、主要技术指标3、1输入特性3、1、1输入阻抗：600Ω。
3、1、2输入电平：775mV。
3、2输出特性3、2、1定压输出：120V3、2、2频率特性：80Hz～8KHz（90V～145V）3、2、3谐波失真：≤5％3、2、4噪声电平：＜37mV3、3指示灯说明3、3、1前面板示意图3、3、2指示灯说明①、工作指示灯：绿灯亮表示本机工作正常。
②、故障指示灯：故障指示灯视故障状态而不同。
故障灯常亮：表示本机工作异常或音频输出线处于短路，本机已经处于保护状态。
如果音频输出线短路故障排除，需将电源关闭，然后再重新启动电源，才能解除指示灯常亮状态。
