下载文档原格式

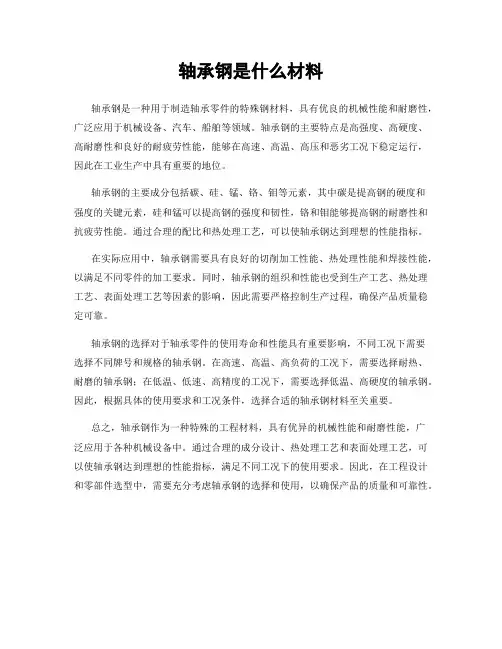

轴承钢是什么材料
轴承钢是一种用于制造轴承零件的特殊钢材料，具有优良的机械性能和耐磨性，广泛应用于机械设备、汽车、船舶等领域。
轴承钢的主要特点是高强度、高硬度、高耐磨性和良好的耐疲劳性能，能够在高速、高温、高压和恶劣工况下稳定运行，因此在工业生产中具有重要的地位。
轴承钢的主要成分包括碳、硅、锰、铬、钼等元素，其中碳是提高钢的硬度和
强度的关键元素，硅和锰可以提高钢的强度和韧性，铬和钼能够提高钢的耐磨性和抗疲劳性能。
通过合理的配比和热处理工艺，可以使轴承钢达到理想的性能指标。
在实际应用中，轴承钢需要具有良好的切削加工性能、热处理性能和焊接性能，以满足不同零件的加工要求。
同时，轴承钢的组织和性能也受到生产工艺、热处理工艺、表面处理工艺等因素的影响，因此需要严格控制生产过程，确保产品质量稳定可靠。
轴承钢的选择对于轴承零件的使用寿命和性能具有重要影响，不同工况下需要
选择不同牌号和规格的轴承钢。
在高速、高温、高负荷的工况下，需要选择耐热、耐磨的轴承钢；在低温、低速、高精度的工况下，需要选择低温、高硬度的轴承钢。
因此，根据具体的使用要求和工况条件，选择合适的轴承钢材料至关重要。
总之，轴承钢作为一种特殊的工程材料，具有优异的机械性能和耐磨性能，广
泛应用于各种机械设备中。
通过合理的成分设计、热处理工艺和表面处理工艺，可以使轴承钢达到理想的性能指标，满足不同工况下的使用要求。
因此，在工程设计和零部件选型中，需要充分考虑轴承钢的选择和使用，以确保产品的质量和可靠性。

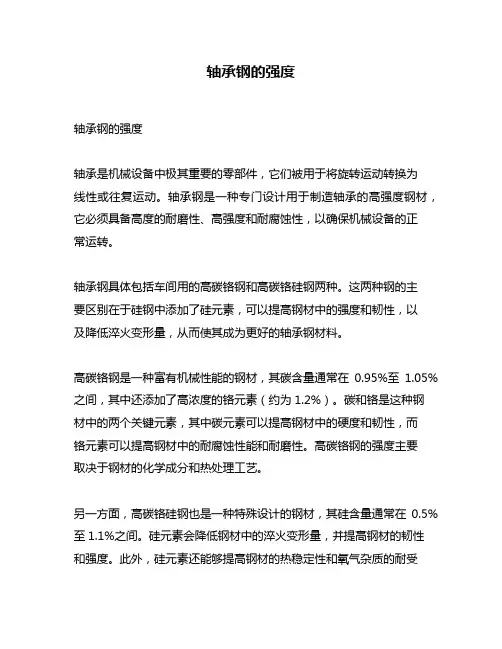

轴承钢的强度轴承钢的强度轴承是机械设备中极其重要的零部件，它们被用于将旋转运动转换为线性或往复运动。
轴承钢是一种专门设计用于制造轴承的高强度钢材，它必须具备高度的耐磨性、高强度和耐腐蚀性，以确保机械设备的正常运转。
轴承钢具体包括车间用的高碳铬钢和高碳铬硅钢两种。
这两种钢的主要区别在于硅钢中添加了硅元素，可以提高钢材中的强度和韧性，以及降低淬火变形量，从而使其成为更好的轴承钢材料。
高碳铬钢是一种富有机械性能的钢材，其碳含量通常在0.95%至1.05%之间，其中还添加了高浓度的铬元素（约为1.2%）。
碳和铬是这种钢材中的两个关键元素，其中碳元素可以提高钢材中的硬度和韧性，而铬元素可以提高钢材中的耐腐蚀性能和耐磨性。
高碳铬钢的强度主要取决于钢材的化学成分和热处理工艺。
另一方面，高碳铬硅钢也是一种特殊设计的钢材，其硅含量通常在0.5%至1.1%之间。
硅元素会降低钢材中的淬火变形量，并提高钢材的韧性和强度。
此外，硅元素还能够提高钢材的热稳定性和氧气杂质的耐受能力，从而增强钢材的耐腐蚀性能。
高碳铬硅钢通常具有更高的强度和韧性，并且在热处理过程中可以预防钢材的扭曲和变形。
在制造轴承钢的过程中，必须严格控制钢材的强度。
这通常包括对钢材的合金成分、热处理方法和生产过程进行精确控制。
在对钢材进行制造过程控制的基础上，复杂的检测流程也必不可少。
这些检测流程包括会制定一套完整的检测标准，以确保钢材的硬度、强度、韧性、耐磨性和耐腐蚀性能全部可以满足轴承的特殊需求。
总之，轴承钢的强度是机械设备性能稳定运作的重要保障。
通过使用高质量的轴承钢，可以确保轴承具备高度的耐磨性，强度和耐腐蚀性，从而延长机械设备的使用寿命，并确保其在极端工作条件下的正常运行。

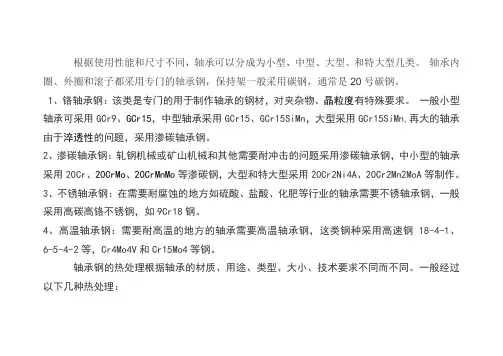

根据使用性能和尺寸不同，轴承可以分成为小型、中型、大型、和特大型几类。
轴承内圈、外圈和滚子都采用专门的轴承钢，保持架一般采用碳钢，通常是20号碳钢。
1、铬轴承钢：该类是专门的用于制作轴承的钢材，对夹杂物、晶粒度有特殊要求。
一般小型轴承可采用GCr9、GCr15，中型轴承采用GCr15、GCr15SiMn，大型采用GCr15SiMn,再大的轴承由于淬透性的问题，采用渗碳轴承钢。
2、渗碳轴承钢：轧钢机械或矿山机械和其他需要耐冲击的问题采用渗碳轴承钢，中小型的轴承采用20Cr、20CrMo、20CrMnMo等渗碳钢，大型和特大型采用20Cr2Ni4A、20Cr2Mn2MoA等制作。
3、不锈轴承钢：在需要耐腐蚀的地方如硫酸、盐酸、化肥等行业的轴承需要不锈轴承钢，一般采用高碳高铬不锈钢，如9Cr18钢。
4、高温轴承钢：需要耐高温的地方的轴承需要高温轴承钢，这类钢种采用高速钢18-4-1、6-5-4-2等，Cr4Mo4V和Cr15Mo4等钢。
轴承钢的热处理根据轴承的材质、用途、类型、大小、技术要求不同而不同。
一般经过以下几种热处理：1、铬轴承钢：有球化退火、淬火+低温回火。
比如GCr15，退火温度为770~810度，炉冷。
淬火采用840度，回火采用155~165度，精密轴承还采用冷处理。
其他铬轴承钢热处理工艺原则上与GCr15相同，只是具体工艺参数有差异。
2、渗碳轴承钢：有渗碳、高温回火、二次淬火+低温回火。
具体工艺根据采用钢材不同而不同。
3、不锈轴承钢：锻后退火、淬火、冷处理、低温回火。
如9Cr18钢采用退火850~870度，淬火1050~1100，—75度冷处理（当然也可以采用深冷处理），150~160低温回火。
4、高温轴承钢：这类钢材采用退火、淬火+回火，淬火温度根据采用的钢材不同而不同，回火通常采用500度以上，也就是说，回火温度必须高于使用温度。
（资料素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
滚动轴承钢滚动轴承钢按使用特点可分为：高碳铬轴承钢（全淬透型轴承钢）、渗碳轴钢（表面硬化型轴承钢）、不锈轴承钢和高温轴承钢四大类。
一、高碳铬轴承钢1．高碳铬轴承钢的牌号、特性及及用途高碳铬轴承钢具有高的接触疲劳强度和耐磨性能，许多牌号属全淬透型钢，如GCr15GCr15SiMn、GCr15SiMo、GCr18Mo。
但由于有的轴承需要心部具有良好韧性而表面需要高硬度，因而又发展出限制淬透性轴承钢，如GCr4。
①GCr15（全淬透型钢）GCr15是高碳铬轴承钢的典型钢种，在淬火、回火后有高的硬度、耐磨性和接触疲劳强度。
其热加工性能和可加工性良有好，淬透性适中，但焊接性差。
GCr15的白点敏感性大，但当采用真空脱气精炼的轴承里，此缺陷可消除。
用于制造壁厚≤12mm、处径≤250mm的滚动轴承套圈，或制造直径≤22mm的圆锥、圆柱、球面滚子及全部尺寸的滚针。
也可用于制造模具、量具和木工刀具及高弹性极限、高疲劳强度的机械零件。
②GCr15SiMn（高淬透型钢）在GCr15钢的基础上提高硅、锰含量，因而淬透性、弹性极限、耐磨性均比GCr15好。
由其制作的滚动轴承件的使用温度不宜超过180℃。
用于制造壁厚>12mm、外径>120mm的滚动轴承套圈、直径>50mm的钢球及直径>22mm的圆锥、圆柱、球面滚子及全部尺寸的滚针。
其他用途与GCr15相同。
③GCr15SiMo（高淬透型钢）在GCr15基础上增加含硅量，添加了钼。
其淬透性高，耐磨性好，疲劳强度高、综合性能良好。
适于制造大尺寸范围的滚动轴承套圈及钢球、滚柱等。
④GCr18Mo（高淬透型钢）在GCr15基础上加入质量分数0.15%~0.25%的钼，并提高了含各量，因而淬透性、耐磨性均提高警惕。
可进行下贝氏体等温淬火，达到与马氏体淬火相近的硬度和耐磨性，而且钢的冲击、断裂韧度和抗弯强度都得到提高，因而提高了钢的综合力学性能和寿命。
可制造壁厚达20mm的滚动轴承套圈，其滚动轴承件的尺寸范围也扩大。

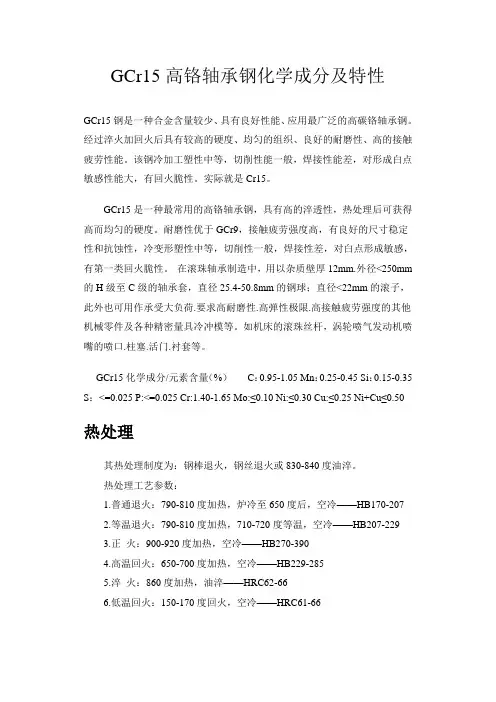

GCr15高铬轴承钢化学成分及特性GCr15钢是一种合金含量较少、具有良好性能、应用最广泛的高碳铬轴承钢。
经过淬火加回火后具有较高的硬度、均匀的组织、良好的耐磨性、高的接触疲劳性能。
该钢冷加工塑性中等，切削性能一般，焊接性能差，对形成白点敏感性能大，有回火脆性。
实际就是Cr15。
GCr15是一种最常用的高铬轴承钢，具有高的淬透性，热处理后可获得高而均匀的硬度。
耐磨性优于GCr9，接触疲劳强度高，有良好的尺寸稳定性和抗蚀性，冷变形塑性中等，切削性一般，焊接性差，对白点形成敏感，有第一类回火脆性。
在滚珠轴承制造中，用以杂质壁厚12mm.外径<250mm 的H级至C级的轴承套，直径25.4-50.8mm的钢球；直径<22mm的滚子，此外也可用作承受大负荷.要求高耐磨性.高弹性极限.高接触疲劳强度的其他机械零件及各种精密量具冷冲模等。
如机床的滚珠丝杆，涡轮喷气发动机喷嘴的喷口.柱塞.活门.衬套等。
GCr15化学成分/元素含量（%）C：0.95-1.05 Mn：0.25-0.45 Si：0.15-0.35 S：<=0.025 P:<=0.025 Cr:1.40-1.65 Mo:≤0.10 Ni:≤0.30 Cu:≤0.25 Ni+Cu≤0.50热处理其热处理制度为：钢棒退火，钢丝退火或830-840度油淬。
热处理工艺参数：1.普通退火：790-810度加热，炉冷至650度后，空冷——HB170-2072.等温退火：790-810度加热，710-720度等温，空冷——HB207-2293.正火：900-920度加热，空冷——HB270-3904.高温回火：650-700度加热，空冷——HB229-2855.淬火：860度加热，油淬——HRC62-666.低温回火：150-170度回火，空冷——HRC61-667.碳氮共渗：820-830度共渗1.5-3小时，油淬，-60度至-70度深冷处理+150度至+160回火，空冷——HRC≈67用途用于制作各种轴承套圈和滚动体.例如:制作内燃机、电动机车、汽车、拖拉机、机床、轧钢机、钻探机、矿山机械、通用机械,以及高速旋转的个高载荷机械传动轴承的钢球、滚子和套圈. 除做滚珠、轴承套圈等外，有时也用来制造工具，如冲模、量具。
gcr18轴承板材材料成分
GCr18是一种标准的轴承钢材料，也被称为52100钢，它具有良好的耐磨性和耐腐蚀性，因此常用于制造高负载和高速旋转的滚动轴承。
GCr18轴承板材的主要成分包括以下元素：
1. 铬（Chromium）：铬是GCr18钢的主要合金元素，通常占总成分的约1%至1.5%。
铬的存在有助于提高钢材的硬度和耐磨性，同时增加抗腐蚀性。
2. 碳（Carbon）：碳是钢的关键元素之一，它的含量通常在0.95%至1.10%之间。
碳可以增加钢的硬度，使其适用于高负载和高速旋转应用。
3. 锰（Manganese）：锰的含量通常在0.25%至0.45%之间。
锰有助于提高钢的硬度和强度。
4. 硅（Silicon）：硅的含量通常在0.15%至0.35%之间。
硅可以提高钢的强度和耐磨性。
5. 磷（Phosphorus）和硫（Sulfur）：这两个元素的含量通常需要保持较低，以确保钢的纯净性。
磷含量通常不超过0.025%，硫含量不超过0.025%。
6. 杂质元素：除了上述主要成分外，GCr18钢中可能还包含一些微量的杂质元素，如钼、钴、铜和镍，但它们的含量通常非常低，对钢的性能影响有限。
总的来说，GCr18轴承板材是一种合金钢，具有高强度、高硬度、良好的耐磨性和抗腐蚀性能，适用于制造高性能滚动轴承。
不同国家和地区可能会有不同的标准和合金化配方，但通常遵循类似的成分范围，以满足轴承的质量和性能要求。
