CISCO ASA防火墙配置实验

一、思科ASA防火墙精华配置总结思科防火墙PIX ASA 配置总结一（基础）：下面是我工作以来的配置总结，有些东西是6.3版本的，但不影响在7.＊版本的配置。

一：6个基本命令：nameif、interface、ip address 、nat、global、route。

二：基本配置步骤：step1: 命名接口名字nameif ethernet0 outside security0nameif ethernet1 inside security100nameif ethernet2 dmz security50＊＊7版本的配置是先进入接口再命名。

step2：配置接口速率interface ethernet0 10full autointerface ethernet1 10full autointerface ethernet2 10fullstep3：配置接口地址ip address outside 218.106.185.82ip address inside 192.168.100.1 255.255.255.0ip address dmz 192.168.200.1 255.255.255.0step4：地址转换（必须）* 安全高的区域访问安全低的区域（即内部到外部）需NAT和global;nat(inside) 1 192.168.1.1 255.255.255.0global(outside) 1 222.240.254.193 255.255.255.248＊＊＊nat (inside) 0 192.168.1.1 255.255.255.255 表示192.168.1.1这个地址不需要转换。

直接转发出去。

* 如果内部有服务器需要映像到公网地址(外网访问内网)则需要static和conduit或者acl.static (inside, outside) 222.240.254.194 192.168.1.240static (inside, outside) 222.240.254.194 192.168.1.240 10000 10后面的10000为限制连接数，10为限制的半开连接数。

实验三 ASA模拟器从内网访问DMZ区服务器配置（ASA模拟器）注意：本实验配置为用模拟器来实现，用来练习防火墙命令的使用，实现的功能和“实验三asa 5505 从内网访问外网服务（真实防火墙）”相同，为了降低操作难度，我们只对ASA防火墙模拟器进行配置，完整的实验请参照“实验三asa 5505 从内网访问外网服务（真实防火墙）”。

一、实验目标在这个实验中朋友你将要完成下列任务：1．用nameif命令给接口命名2．用ip address命令给接口分配IP3．用duplex配置接口的工作模式----双工（半双工）4．配置内部转化地址池（nat）外部转换地址globla二、实验拓扑三、实验过程1. ASA 模拟器基本配置：ciscoasa>ciscoasa> enablePassword:ciscoasa#ciscoasa# configure terminalciscoasa(config)# interface e0/1 *进入e0/1接口的配置模式ciscoasa(config-if)# nameif outside *把e0/1接口的名称配置为dmzINFO: Security level for "outside" set to 0 by default.ciscoasa(config-if)# ip address 10.0.1.1 255.0.0.0 *给e0/1接口配置IP地址ciscoasa(config-if)# duplex auto *设置e0/1接口的工作模式为自动协商ciscoasa(config-if)# no shutdown *打开e0/1接口ciscoasa(config-if)# exit *退出e0/1接口的配置模式ciscoasa(config)#ciscoasa(config)# interface e0/0 *进入e0/0接口的配置模式ciscoasa(config-if)# nameif inside *把e0/0接口的名称配置为insideINFO: Security level for "inside" set to 100 by default.*安全级别取值范围为1～100，数字越大安全级别越高，在默认情况下，inside安全级别为100。

实验10思科ASA防火墙的NAT配置实验10 思科ASA防火墙的NAT配置一、实验目标1、掌握思科ASA防火墙的NAT规则的基本原理；2、掌握常见的思科ASA防火墙的NAT规则的配置方法。

二、实验拓扑根据下图搭建拓扑通过配置ASA防火墙上的NAT规则，使得inside区能单向访问DMZ区和outside区，DMZ区和outside区能够互访。

三、实验配置1、路由器基本网络配置，配置IP地址和默认网关R1#conf tR1(config)#int f0/0R1(config-if)#ip address 192.168.2.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)#exitR1(config)#ip default-gateway 192.168.2.254 //配置默认网关R1(config)#ip route 0.0.0.0 0.0.0.0 192.168.2.254 //添加默认路由R1(config)#exitR1#writeR2#conf tR2(config)#int f0/0R2(config-if)#ip address 202.1.1.1 255.255.255.0R2(config-if)#no shutdownR2(config-if)#exitR2(config)#ip default-gateway 202.1.1.254R2(config)#exitR2#writeServer#conf tServer(config)#no ip routing //用路由器模拟服务器，关闭路由功能Server(config)#int f0/0Server(config-if)#ip address 192.168.1.1 255.255.255.0Server(config-if)#no shutdownServer(config-if)#exitServer(config)#ip default-gateway 192.168.1.254Server(config)#exitServer#write*说明：实际配置中最好在三台路由器上都添加一条通往防火墙的默认路由，但在本实验中Server和R2不配置不影响实验效果。

ASA虚拟防火墙综合实训
一、实训目的：
1.理解ASA虚拟防火墙概念
3.掌握ASA防火墙的虚拟化配置
二．实训环境
CISCO ASA 防火墙、路由器、GNS3、计算机
三．实验拓扑
虚拟网络拓扑
真实物理拓扑
四．实训内容：
1.建立如图所示网络拓扑
2.虚拟化防火墙配置
a)在ASA5510上建立管理虚拟防火墙，名字为admin；然后划分出两个虚拟防火墙，
名字分别为c1和c2（注意大小写敏感）
c)启用NAT control，要求R1和R3、R2和R3的loopback0口之间都能够互相ping通
（做NAT的地址池自己定义，如果需要也可以考虑使用PAT）
d)做路由，要求R1和R2的loopback0口之间都能够互相ping通
e)要求R1能够telnet到R2上；
实训要求
1.5人一组，每班9组
2.实训成绩按照平时出勤（20分）+实训结果（50分）+实训报告（30分）计算
3.提交实训报告，要求
a)格式正确，字体为小四，行间距为1，段间距为0.5
b)实训报告内容包括
c)网络拓扑图
d)IP地址规划
e)防火墙配置各步骤（截图或命令以及适当的说明）
f)防火墙配置各步骤测试结果
g)实训总结。

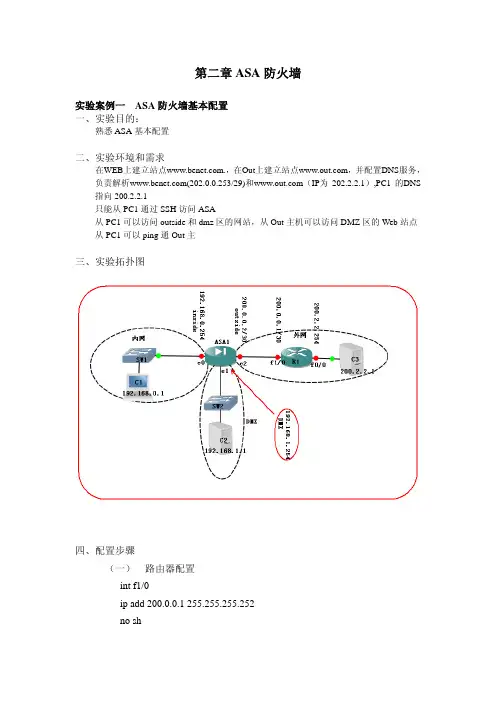

第二章ASA防火墙实验案例一ASA防火墙基本配置一、实验目的：熟悉ASA基本配置二、实验环境和需求在WEB上建立站点.，在Out上建立站点，并配置DNS服务，负责解析(202.0.0.253/29)和（IP为202.2.2.1）,PC1的DNS 指向200.2.2.1只能从PC1通过SSH访问ASA从PC1可以访问outside和dmz区的网站，从Out主机可以访问DMZ区的Web站点从PC1可以ping通Out主三、实验拓扑图四、配置步骤（一）路由器配置int f1/0ip add 200.0.0.1 255.255.255.252no shint f0/0ip add 200.2.2.254 255.255.255.0no shexitip route 0.0.0.0 0.0.0.0 200.0.0.2end(二) ASA基本属性配置1、接口配置Interface E 0/0Ip address 192.168.0.254 255.255.255.0Nameif inside //设置内接口名字Security-level 100 //设置内接口安全级别No shutdownInterface E 0/1Ip add 192.168.1.254 255.255.255.0Nameif dmz //设置接口为DMZSecurity-level 50 //设置DMZ接口的安全级别No shutdownInterface E 0/2Ip address 200.0.0.2 255.255.255.252Nameif outside //设置外接口名字Security-level 0 //设置外接口安全级别No shutdown2、ASA路由配置：静态路由方式(config)#Route outside 0.0.0.0 0.0.0.0 200.0.0.13、从PC1上可以PING通OUT主机默认情况下不允许ICMP流量穿过，从内Ping外网是不通的，因为ICMP应答的报文返回时不能穿越防火墙，可以配置允许几种报文通过，(Config)# Access-list 111 permit icmp any any(config)# Access-group 111 in interface outside此时在PC1上就可台PING通OUT主机了。

防火墙实验报告一、实验目的随着网络技术的飞速发展，网络安全问题日益凸显。

防火墙作为一种重要的网络安全设备，能够有效地保护内部网络免受外部网络的攻击和非法访问。

本次实验的目的在于深入了解防火墙的工作原理和功能，掌握防火墙的配置和管理方法，通过实际操作提高网络安全防护能力。

二、实验环境本次实验在实验室环境中进行，使用了以下设备和软件：1、计算机若干台，操作系统为 Windows 10。

2、防火墙设备：Cisco ASA 5506-X。

3、网络拓扑模拟软件：Packet Tracer。

三、实验原理防火墙是位于计算机和它所连接的网络之间的软件或硬件。

其主要功能是根据预定的安全策略，对网络流量进行过滤和控制，阻止未经授权的访问和恶意攻击。

防火墙可以基于数据包的源地址、目的地址、端口号、协议类型等信息进行过滤，同时还可以实现网络地址转换（NAT）、虚拟专用网络（VPN）等功能。

四、实验步骤1、网络拓扑搭建使用 Packet Tracer 软件搭建如下网络拓扑：内部网络包含一台服务器（Web Server）和多台客户端计算机（Client），通过防火墙连接到外部网络（Internet）。

2、防火墙基本配置（1）通过 Console 线连接到防火墙，进入配置模式。

（2）配置防火墙的主机名、管理接口的 IP 地址和子网掩码。

（3）设置特权模式密码和远程登录密码。

3、接口配置（1）配置防火墙的内部接口（Inside）和外部接口（Outside）的 IP 地址和子网掩码。

（2）将接口分配到相应的安全区域（Security Zone），如 Inside 区域和 Outside 区域。

4、访问控制列表（ACL）配置（1）创建一个名为“Inside_To_Outside_ACL”的访问控制列表，允许内部网络的客户端访问外部网络的 HTTP（端口 80）和 HTTPS（端口 443）服务。

（2）应用访问控制列表到外部接口的出站方向（Outbound）。

Cisco ASA 5500防火墙案例配置给还在为配置ASA防火墙而烦恼的兄弟，简单没什么深层次的技术，以后会慢慢加上。

此文档是个人总结，也算是实践经验吧！！把以前做过的案例又在模拟器上做了一边。

看完以后简单的配置防火墙就没什么问题了！！二、实验环境ASA 防火墙eth0接口定义为outside 区，Security-Level:0，接Router ；ASA 防火墙eth1接口定义为insdie 区，Security-Level:100，接Switch 的上联口；ASA 防火墙Eth2接口定义为DMZ 区，Security-Level:60，接Mail Server。

三、实验目的实现inside 区域能够访问outside，即Switch 能够ping 通Router 的（202.100.10.2）；dmz 区能够访问outside，即Mail Server 能够ping 通Router 的（202.100.10.2）；outside 能够访问insdie 区的Web Server 的http 端口(80)和dmz 区的Mail Server 的pop3端口（110）、smtp 端口（25）.四、详细配置步骤1、端口配置CiscoASA(config)#nameif ousideCiscoASA(config-if)# security-level 0CiscoASA(config-if)# ip address 202.100.10.1 255.255.255.0CiscoASA(config-if)# no shutCiscoASA(config)#nameif insideCiscoASA(config-if)# security-level 100CiscoASA(config-if)# ip address 192.168.1.1 255.255.255.0CiscoASA(config-if)# no shutCiscoASA(config)#nameif dmzCiscoASA(config-if)# security-level 50CiscoASA(config-if)# ip address 172.16.1.1 255.255.255.0CiscoASA(config-if)# no shut-----------------------------------------------------------------------------------------------------------------------------------2、路由配置CiscoASA(config)# route outside 0.0.0.0 0.0.0.0 202.100.10.2 1//默认路由CiscoASA(config)# route inside 10.0.0.0 255.0.0.0 192.168.1.2 1//外网访问内网服务器的路由-----------------------------------------------------------------------------------------------------------------------------------------------3、定义高安全接口区域需要进行地址转换的IP范围CiscoASA(config)# nat (inside) 1 0 0CiscoASA(config)# nat (dmz) 1 0 0================================================================= ====================================================================4、定义低安全接口区域用于高安全接口区域进行IP转换的地址范围CiscoASA(config)# global (outside) 1 interfaceCiscoASA(config)# global (dmz) 1 interface================================================================= ===========================================================5、定义静态IP映射（也称一对一映射）//实现从outside 区访问inside 区10.1.1.1的80端口时，就直接访问10.1.1.1:80对outside 区的映射202.100.10.1:80//实现从outside 区访问dmz 区172.16.1.2的110时，就直接访问172.16.1.2:110对outside 区的映射202.100.10.1:110//实现从outside 区访问dmz 区172.16.1.2的25时，就直接访问172.16.1.2:25对outside 区的映射202.100.10.1:25================================================================= =============================================6、定义access-list7、在接口上应用access-listCiscoASA(config)# access-group 101 in interface outsideCiscoASA(config)#access-group 102 in interface insideCiscoASA(config)#access-group 103 in interface dmz================================================================= ==========================================================五、实验总结1、当流量从高权限区域流向低权限区域时2、只要路由配通了，同时配置了access-list，无须配置nat/global，就可以直接ping 通低权限区域主机；2、当流量从低权限区域流向高权限区域时1、即使路由已经配通了，也不能成功访问；2、路由已经配通了，同时必须正确配置了static IP 地址映射及access-list，才能成功访问；3、调通路由是基础，同时只跟static/access-list 有关，而跟nat/global 毫无关系。

国家高等职业教育网络技术专业教学资源库PIX防火墙PIX防火墙安全典型案例实验二ASA防火墙配置实验二ASA防火墙配置一、实验目的通过该实验了解ASA防火墙的软硬件组成结构，掌握ASA防火墙的工作模式，熟悉ASA 防火墙的基本指令，掌握ASA防火墙的动态、静态地址映射技术，掌握ASA防火墙的访问控制列表配置，熟悉ASA防火墙在小型局域网中的应用。
