天线工作原理与主要参数

天线基本知识介绍天线是将电信号转换为电磁波并将其传输或接收的装置。

它是电磁学的一个分支，用于无线通信、电视和广播接收、雷达以及天体物理学研究等领域。

本文将对天线的基本知识进行介绍。

1.天线的作用和原理：天线的主要作用是将电信号转换为电磁波并将其辐射到空间中，或者将接收到的电磁波转换为电信号。

它的工作原理基于法拉第电磁感应定律和亥姆霍兹理论，即通过电流在导体中产生的磁场和由变化的磁场产生的感应电流来实现电磁波的辐射或接收。

2.天线的分类：天线可以根据其结构、工作频率、功率和应用等方面进行分类。

根据结构，天线可分为线性天线（如偶极子天线）、面型天线（如片极天线、光波导天线）和体型天线（如反射天线、波导天线）。

根据工作频率，天线可分为超高频、高频、甚高频、极高频和微波天线等。

根据功率，天线可分为小功率天线和大功率天线。

根据应用，天线还可细分为通信天线、雷达天线、电视天线、卫星天线和微波天线等。

3.天线参数：天线的性能取决于其设计参数。

常见的天线参数包括增益、方向性、波束宽度、驻波比、频率响应、极化方式和带宽等。

增益是天线辐射功率与等效输入功率之比，方向性衡量天线在一些方向上的辐射能力，波束宽度是主瓣的半功率宽度，驻波比是反射功率与输入功率之比，频率响应表示天线在不同频率下的性能表现，极化方式表示电磁波的电场分量与地面垂直或平行的相对方向，带宽表示天线能够工作的频率范围。

4.天线设计方法：天线的设计是一个综合考虑电磁学原理、工作频率和应用要求的过程。

常见的天线设计方法包括试验法、数值法和半经验法。

试验法通过制作实物天线并进行实际测量来调整参数和优化天线性能。

数值法使用计算机模拟和数值算法来预测和分析天线性能，例如有限元法、谱域法和时域法等。

半经验法结合实验和数值方法，通过经验公式和优化算法来设计天线。

5.天线应用：天线的应用非常广泛，涵盖了通信、广播、雷达、航天、医疗和科学研究等领域。

在通信领域，天线用于无线电通信、移动通信和卫星通信等。

天线的主要参数一、引言天线是无线通信系统中至关重要的组成部分，它负责将无线信号转换成电磁波并进行传输。

天线的性能直接影响到通信系统的覆盖范围、传输质量和容量等方面。

本文将探讨天线的主要参数，包括增益、方向性、频率响应、带宽、极化和效率等。

二、增益增益是衡量天线辐射功率相对于理想点源天线的能力的参数。

增益越高，天线辐射的功率越大，覆盖范围也就越广。

增益的单位通常用dBi（dB相对于理想点源天线）来表示。

天线的增益受到天线结构、天线尺寸和工作频率等因素的影响。

三、方向性方向性是指天线在空间中辐射或接收电磁波的能力。

天线的方向性可以分为全向性和定向性两种。

全向性天线可以在水平方向上均匀地辐射或接收信号，适用于需要覆盖全方向的应用场景。

定向性天线则可以将信号主要辐射或接收到某个特定方向，适用于需要特定方向性的应用场景。

四、频率响应频率响应是指天线在不同频率下的辐射或接收能力。

天线的频率响应通常以辐射图或接收图的形式呈现，用于描述天线在不同频段下的辐射或接收特性。

频率响应对于天线的设计和使用非常重要，不同频率下的天线性能差异可能导致通信系统的不稳定性或性能下降。

五、带宽带宽是指天线能够工作的频率范围。

天线的带宽决定了它在不同频段下的适用性。

带宽越宽，天线在不同频段下的性能越稳定。

带宽可以通过调整天线结构和参数来进行优化，以满足不同频段的需求。

六、极化极化是指天线辐射或接收电磁波时电场或磁场的振动方向。

常见的极化方式包括水平极化、垂直极化和圆极化等。

天线的极化方式需要与通信系统中其他设备的极化方式相匹配，以确保信号的传输效果。

七、效率效率是指天线将输入的电能转换成辐射电磁波的能力。

天线的效率越高，输入的电能转换成辐射电磁波的比例就越大，系统的传输效率也就越高。

天线的效率受到天线结构、材料和工作频率等因素的影响。

八、总结天线的主要参数包括增益、方向性、频率响应、带宽、极化和效率等。

这些参数直接影响到天线的性能和应用范围。

天线原理、性能参数以及分类天线的原理要分两部分来说，⼀是发射天线，⼀是接收天线。

发射天线简单说，就是通过⼀根叫做“天线”的电极将天线与地之间形成的⾼频电场变成电磁波，从⽽能发射出去并传波到远⽅。

接收天线简单说，就是通过⼀根叫做“天线”的电极将空中传来的电磁波感应为电场，⽣成⾼频信号电压，送到接收机进⾏信号处理。

天线的性能参数1、⼯作频段（Frequency Range）⼯作频段：⽆论天线还是其他通信产品，总是在⼀定的频率范围（频带宽度）内⼯作，其取决于指标的要求。

通常情况下，满⾜指标要求的频率范围即可为天线的⼯作频率。

⼯作频段的宽度称为⼯作带宽，⼀般全向天线的⼯作带宽能达到中⼼频率的3-5%，定向天线的⼯作带宽能达到中⼼频率的5-10%。

2、输⼊阻抗（Input Impedance）输⼊阻抗：天线输⼊端信号电压与信号电流之⽐，称为天线的输⼊阻抗。

⼀般移动通信天线的输⼊阻抗为50Ω。

输⼊阻抗与天线的结构、尺⼨以及⼯作波长有关，在要求的⼯作频率范围内，使输⼊阻抗的虚部很⼩且实部相当接近50Ω，这是天线能与馈线处于良好的阻抗匹配所必须。

3、电压驻波⽐（VSWR）电压驻波⽐：天线的电压驻波⽐是把天线作为⽆耗传输线的负载时，在沿传输线产⽣的电压驻波图形上，其最⼤值与最⼩值之⽐。

驻波⽐的产⽣，是由于⼊射波能量传输到天线输⼊端并未被全部吸收（辐射）产⽣的反射波迭加⽽形成的。

VSWR越⼤，反射越⼤，匹配越差。

在移动通信系统中，⼀般要求驻波⽐⼩于1.5。

4、隔离度（Isolation）隔离度代表馈送到双极化天线⼀个端⼝(⼀种极化)的信号在另外⼀个端⼝(另⼀种极化)中出现信号的⽐例。

5、三阶互调（Third Order Inter modulation）三阶互调信号：是指两个信号在⼀个线性系统中，由于⾮线性因素存在使⼀个信号的⼆次谐波与另⼀个信号的基波产⽣差拍（混频）后的寄⽣信号。

互调现象就是由频带外的两个或多个载波频率混频后落在频带内的新的频率分量，造成系统性能下降的现象6、功率容量（Power Capacity）功率容量：天线的功率容量是指按规定的条件在规定的时间周期内可连续地加到天线上⽽⼜不致降低其性能的最⼤连续射频功率。

一、天线的几个重要参数介绍1.天线的输入阻抗天线的输入阻抗是天线馈电端输入电压与输入电流的比值。

天线与馈线的连接，最佳情形是天线输入阻抗是纯电阻且等于馈线的特性阻抗，这时馈线终端没有功率反射，馈线上没有驻波，天线的输入阻抗随频率的变化比较平缓。

天线的匹配工作就是消除天线输入阻抗中的电抗分量，使电阻分量尽可能地接近馈线的特性阻抗。

匹配的优劣一般用四个参数来衡量，即反射系数，行波系数，驻波比和回波损耗，四个参数之间有固定的数值关系，使用那一个纯出于习惯。

在我们日常维护中，用的较多的是驻波比和回波损耗。

驻波比：它是行波系数的倒数，其值在1到无穷大之间。

驻波比为1，表示完全匹配；驻波比为无穷大表示全反射，完全失配。

在移动通信系统中，一般要求驻波比小于1.5。

回波损耗：它是反射系数绝对值的倒数，以分贝值表示。

回波损耗的值在0dB的到无穷大之间，回波损耗越大表示匹配越差，回波损耗越大表示匹配越好。

0表示全反射，无穷大表示完全匹配。

在移动通信系统中，一般要求回波损耗大于14dB。

2.天线的极化方式所谓天线的极化，就是指天线辐射时形成的电场强度方向。

当电场强度方向垂直于地面时，此电波就称为垂直极化波；当电场强度方向平行于地面时，此电波就称为水平极化波。

由于电波的特性，决定了水平极化传播的信号在贴近地面时会在大地表面产生极化电流，极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减，而垂直极化方式则不易产生极化电流，从而避免了能量的大幅衰减，保证了信号的有效传播。

因此，在移动通信系统中，一般均采用垂直极化的传播方式。

另外，随着新技术的发展，最近又出现了一种双极化天线。

就其设计思路而言，一般分为垂直与水平极化和±45°极化两种方式，性能上一般后者优于前者，因此目前大部分采用的是±45°极化方式。

双极化天线组合了+45°和-45°两副极化方向相互正交的天线，并同时工作在收发双工模式下，大大节省了每个小区的天线数量；同时由于±45°为正交极化，有效保证了分集接收的良好效果。

天线设计的原理与实现方式天线是电磁波收发的关键部件，是无线通信中不可或缺的重要元件，不同的天线设计可以实现不同的工作频率、增益、方向性、天线匹配等性能。

本文将介绍天线设计的原理和实现方式，帮助读者更好地理解天线的工作原理和参数设计。

一、天线设计的基本原理天线是将电磁波转换为电信号或反之的电器（电磁设备），它是无线通信系统中的关键部件之一。

天线设计基本原理包括天线性能指标和天线结构设计两部分。

1、天线性能指标天线的性能指标主要包括工作频率、增益、方向性、天线匹配等。

不同的天线类型和应用场景需要不同的性能指标来实现特定的功能。

（1）工作频率工作频率是指天线在工作中所应用的频率范围，通常为频段或中心频率等。

天线的设计要根据应用环境和所需要的信号频率来确定。

（2）增益增益是指天线辐射的功率与理想点源天线辐射的功率的比值，通常以dB为单位。

天线的增益与其结构形式、工作频率、方向性等有关。

（3）方向性方向性是天线传输能量的方向特性，是指天线辐射模式的立体角分布。

天线的方向性与其结构形式、工作频率、增益等有关。

（4）天线匹配天线匹配是指天线系统整体与其驱动器之间阻抗匹配的关系，使得天线系统的传输和接收线路具有最佳阻抗匹配状态，以提高天线的输出功率和信噪比。

2、天线结构设计天线结构设计是指天线的实现方式，包括天线结构形式、阻抗匹配方式、辐射元件、天线材料等方面。

（1）天线结构形式天线结构形式可以分为线性天线、环形天线、阵列天线、反射天线、补偿天线、微带天线、偏振天线等多种形式，每种天线形式都有其特点，应根据具体要求来选择天线结构形式。

（2）阻抗匹配方式阻抗匹配方式主要有天线冷端阻抗、贴片阻抗、隔离光缆、转换器和偶合电路等多种方法。

（3）辐射元件天线的辐射元件包括天线辐射体、驱动器和辅助元件等。

辐射体和驱动器是天线最基本的组成部分，辅助元件包括反射盘、支撑杆、防射线等。

（4）天线材料天线材料主要包括导体、绝缘材料、衬底材料等。

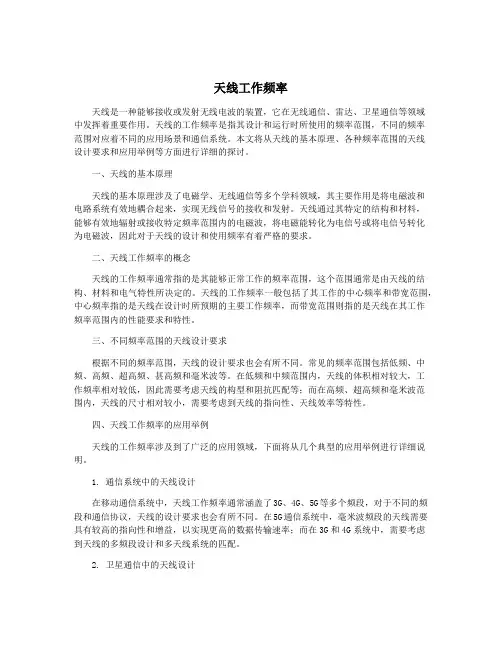

天线工作频率天线是一种能够接收或发射无线电波的装置，它在无线通信、雷达、卫星通信等领域中发挥着重要作用。

天线的工作频率是指其设计和运行时所使用的频率范围，不同的频率范围对应着不同的应用场景和通信系统。

本文将从天线的基本原理、各种频率范围的天线设计要求和应用举例等方面进行详细的探讨。

一、天线的基本原理天线的基本原理涉及了电磁学、无线通信等多个学科领域，其主要作用是将电磁波和电路系统有效地耦合起来，实现无线信号的接收和发射。

天线通过其特定的结构和材料，能够有效地辐射或接收特定频率范围内的电磁波，将电磁能转化为电信号或将电信号转化为电磁波，因此对于天线的设计和使用频率有着严格的要求。

二、天线工作频率的概念天线的工作频率通常指的是其能够正常工作的频率范围，这个范围通常是由天线的结构、材料和电气特性所决定的。

天线的工作频率一般包括了其工作的中心频率和带宽范围，中心频率指的是天线在设计时所预期的主要工作频率，而带宽范围则指的是天线在其工作频率范围内的性能要求和特性。

三、不同频率范围的天线设计要求根据不同的频率范围，天线的设计要求也会有所不同。

常见的频率范围包括低频、中频、高频、超高频、甚高频和毫米波等。

在低频和中频范围内，天线的体积相对较大，工作频率相对较低，因此需要考虑天线的构型和阻抗匹配等；而在高频、超高频和毫米波范围内，天线的尺寸相对较小，需要考虑到天线的指向性、天线效率等特性。

四、天线工作频率的应用举例天线的工作频率涉及到了广泛的应用领域，下面将从几个典型的应用举例进行详细说明。

1. 通信系统中的天线设计在移动通信系统中，天线工作频率通常涵盖了3G、4G、5G等多个频段，对于不同的频段和通信协议，天线的设计要求也会有所不同。

在5G通信系统中，毫米波频段的天线需要具有较高的指向性和增益，以实现更高的数据传输速率；而在3G和4G系统中，需要考虑到天线的多频段设计和多天线系统的匹配。

2. 卫星通信中的天线设计在卫星通信系统中，天线的工作频率通常涵盖了C波段、Ku波段、Ka波段等多个频段。

天线基本知识汇总天线是无线通信系统的重要组成部分，它负责将电能转换为电磁波，将信号从传输介质（如空气）中发射出去或接收回来。

天线的性能直接影响着无线通信系统的质量和可靠性。

下面是关于天线基本知识的汇总。

1.天线的分类：根据应用领域和工作频率不同，天线可以分为不同的类型，如定向天线、全向天线、扇形天线、微带天线等。

2.天线的工作原理：天线的工作原理基于法拉第电磁感应定律，当电流通过天线时，它会产生一个电磁场，从而形成电磁波。

接收时，电磁波会被天线吸收，然后产生电流。

3.天线的参数：天线的主要参数包括频率范围、阻抗、增益、方向性、辐射效率等。

这些参数决定了天线的性能和适用场景。

4.天线的性能指标：-增益：天线将电能转换为电磁能的能力，通常以分贝（dB）为单位表示。

增益越高，天线的发射和接收距离越远。

-方向性：天线辐射或接收信号的特定方向能力。

定向天线具有较高的方向性，可以减少多径传播和干扰。

-阻抗：天线的输入或输出端口的电阻性质。

与发射端口匹配的阻抗可以最大程度地传递电能，减少反射损耗。

-波束宽度：天线主瓣的角度范围。

较窄的波束宽度意味着更好的方向性和更高的增益。

-辐射效率：天线将输入功率转换为有效辐射功率的能力。

辐射效率高的天线可以更好地实现远距离通信。

5.天线的结构和设计：天线的结构包含一个或多个导体元件，并且根据应用需求进行设计。

常见的天线设计包括垂直极化天线、水平极化天线、天线阵列、圆极化天线等。

6.天线的应用：天线在各种无线通信系统中广泛应用，包括移动通信、卫星通信、无线局域网、雷达、无线电广播等。

7.天线的安装和调整：为了确保天线的性能，需要正确地进行安装和调整。

安装位置和方向的选择对天线的性能和覆盖范围至关重要。

8.天线的特殊设计：根据应用需求，一些特殊设计的天线得到了广泛应用，如室内小型天线、宽带天线、增强型天线等。

9.天线的未来发展：随着无线通信技术的不断发展，天线也在不断创新和改进。

天线的主要参数天线是一种电子设备，用来接收或发射无线电波信号。

它是通信系统的重要组成部分，用于传输和接收无线信号。

天线的主要参数包括增益、频率范围、方向性、带宽、阻抗匹配、极化方式等。

本文将对这些主要参数进行详细介绍。

一、增益天线的增益是指天线辐射或接收信号的能力。

增益越高，天线的辐射或接收能力就越强。

增益通常用分贝（dB）来表示。

天线的增益与其尺寸、形状、辐射模式等因素密切相关。

二、频率范围天线的频率范围是指天线能够工作的频率范围。

不同的天线适用于不同的频率范围。

例如，对于无线电通信系统，常见的频率范围包括2.4GHz、5GHz等。

三、方向性天线的方向性是指天线在空间中辐射或接收信号的特性。

方向性可以分为全向性和定向性。

全向性天线可以在360度范围内辐射或接收信号，而定向性天线只能在特定方向上进行辐射或接收。

定向性天线通常具有较高的增益。

四、带宽天线的带宽是指天线能够工作的频率范围。

带宽越大，天线在不同频率下的性能就越好。

带宽通常用百分比表示。

五、阻抗匹配天线的阻抗匹配是指天线的输入端阻抗与传输线或无线电设备的输出阻抗之间的匹配程度。

阻抗匹配对于天线和设备之间的信号传输非常重要。

如果阻抗不匹配，就会导致信号反射和损耗。

六、极化方式天线的极化方式是指天线辐射或接收信号时电磁波的振动方向。

常见的极化方式包括垂直极化、水平极化和圆极化。

不同的应用场景需要不同的极化方式。

七、天线类型根据不同的应用需求和工作频率，天线可以分为各种类型，包括定向天线、全向天线、扇形天线、饼状天线、螺旋天线等。

不同类型的天线具有不同的特点和适用范围。

八、天线材料天线的性能和特性与其材料密切相关。

常见的天线材料包括金属、塑料、陶瓷等。

不同的材料具有不同的电磁特性，影响天线的性能。

九、天线设计天线的设计是为了满足特定的应用需求和性能要求。

天线设计需要考虑到天线的形状、尺寸、材料、辐射模式等因素，以达到最佳的性能。

天线的主要参数包括增益、频率范围、方向性、带宽、阻抗匹配、极化方式等。

2. 1天线辐射分析的一般过程天线辐射的来源是时变电流或者时变电荷。

天线分析问题就是为了确定给定源的辐射场，与分析其它电磁场问题一样，分析天线辐射问题的本质仍然是在给定边值的条件下求解无源麦克斯韦方程组：? X 夕?= (2-1)????????? X ??= - —■(2-2)????= 0 (2-3)????= ?? (2-4)但是，通常天线上的时变电荷和电流是未知的而且难以确定，同时天线辐射源所激发的电磁场反过来会影响天线上的辐射源分布，因而直接求解这一边值问题是非常困难的。

实际中常采用的近似方法来求解，即先近似提出天线上的场源分布，这里的场源包括时变的电流源？和时变的磁流源？?，再计算由此近似场源分布产生的远区辐射电磁场？和由已知场源？和??求解?和^?的方法有两种，如图2. 1所示。

一种是直接建立场源？和？?与辐射场？和？的积分关系，但是这一积分通常很难求出。

更为常用的另一种方法是引入所谓的辅助势函数，即矢量势函数(包括磁矢势？和电矢势??。

首先根据场源分布与矢量势的积分关系得到?? 和??再对？和？微分即可求出远区场？和也尽管看起来这种方法多了一个中间过程，而且需要同时求解积分和微分，但是这时的被积函数通常会简便很多积分容易求出。

一旦求解出了矢势，则通过微分得到需要的场量就非常容易了。

In tegrati onPathlSources --------------------------------------- 扌Radiated fields下面以仅存在电流源?的情形为例进行说明。

假设电流源？产生的辐射磁场为???根据(2. 3)可知磁场是无散的，可以由一个矢量的旋度来表示。

引入磁矢势??定义为：???= ? X ??(2-5)??于是磁场与磁矢势之间的关系为： ???=? ??? X?? 将上式代入(2. 2)得到电流源了产生的辐射电场巧与磁矢势才的关系: ??X ?? = -?????? -?????X?? 引入标量势？?？将??+ ????写成 ??的梯度场，使得 ???+ ??????? ?? 接下来，对(6)式两端取旋度并应用二重矢量积的恒等式可以得到： ??X ???= ??■ ???????? 将(2. 9)与(2. 1)进行比较可以得到： ???s+ ?? = _???+ ??(????s+ ??????)?? 其中??= ?????? (2-6)定义标量势？??满足洛仑兹条件: ??= 1 ?????????????■ 将(2. 11)代入(2. 10)就得到了电流源？与磁矢势？之间的关系: ?2?» ????= _???? ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ 将(2. 11)代入(2. 8)就得到了磁矢势？与辐射电场？?之间的关系: ??? = -??? ??- ??????-?????????1???( ????? 而磁矢势？与辐射磁场？?之间的关系已在(2. 6)中给出。

天线工作原理与主要参数(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--天线工作原理与主要参数一、天线工作原理与主要参数<BR>天线是任何一个无线电通信系统都不可缺少的重要组成部分。

合理慎重地选用天线，可以取得较远的通信距离和良好的通信效果。

(一)天线的作用<BR>各类无线电设备所要执行的任务虽然不同，但天线在设备中的作用却是基本相同的。

任何无线电设备都是通过无线电波来传递信息，因此就必须有能辐射或接收电磁波的装置。

所以，天线的第一个作用就是辐射和接收电磁波。

当然能辐射或接收电磁波的东西不一定都能用来作为天线。

例如任何高频电路，只要不是完全屏蔽起来的，都可以向周围空间或多或少地辐射电磁波，或者从周围空间或多或少地接收到电磁波。

但是，任意一个高频电路并不一定能作天线，因为它辐射和接收电磁波的效率很低。

只有能够有效地辐射和接收电磁波的设备才有可能作为天线使用。

天线的另一个作用是”能量转换”。

大家知道，发信机通过馈线送入天线的并不是无线电波，收信天线也不能直接把无线电波送入收信机，这里有一个能量的转换过程，即把发信机所产生的高频振荡电流经馈线送入天线输入端，天线要把高频电流转换为空间高频电磁波，以波的形式向周围空间辐射。

反之在接收时，也是通过收信天线把截获的高频电磁波的能量转换成高频电流的能量后，再送给收信机。

显然这里有一个转换效率问题。

天线增益越高，则转换效率就越高。

(二)天线的分类<BR>天线的形式繁多，按其用途可以分为发信天线和收信天线；按使用波段可以分为长、中、短、超短波天线和微波天线、微带天线等。

此外，我们还可按其工作原理和结构来进行分类。

<BR>为便于分析和研究天线的性能，一般把天线按其结构形式分为两大类：一类是半径远小于波长的金属导线构成的线状天线，另一类是用尺寸大于波长的金属或介质面构成的面状天线。

天线知识培训一、天线基本原理天线是无线通信系统中的重要组成部分，负责将电磁波传输和接收。

天线能够将电流元转换为电磁波，或者将电磁波转换为电流元。

其基本原理基于电磁波的传播和辐射。

二、天线类型与用途1. 按照工作频段：可分为超长波、长波、中波、短波、超短波以及微波等类型。

2. 按照方向性：可分为全向和定向天线。

3. 按照增益：可分为无源和有源天线。

4. 按照结构：可分为线天线和面天线。

不同类型的天线有不同的用途，例如长波天线用于通信和导航，短波天线用于电报通信和广播，超短波天线用于电视、雷达和移动通信等。

三、天线参数与性能1. 阻抗：天线的输入阻抗应与信号源的输出阻抗相匹配，以实现最佳传输效果。

2. 方向图：表示天线接收和辐射电磁波的方向和强度。

3. 增益：表示天线辐射或接收电磁波的能力，与天线的尺寸、形状和材料有关。

4. 带宽：表示天线的工作频率范围。

5. 极化：表示电场矢量的方向，影响着天线的性能。

四、天线辐射与传播天线的辐射原理是将电磁能转化为向空间发散的电磁波，或者将空间中的电磁波转化为电流元。

电磁波在传播过程中受到各种因素的影响，如空气阻力、地面反射等，形成不同的传播模式。

五、天线材料与工艺天线的材料和工艺对其性能有着重要影响。

常用的天线材料包括铜、铝、铁等金属材料，以及塑料、陶瓷等非金属材料。

工艺方面，需要考虑天线的精度、防腐、防水等因素。

六、天线设计与优化天线的设计过程需要考虑诸多因素，如阻抗匹配、增益、方向图、极化等。

现代计算机辅助设计软件的应用使得天线的优化设计成为可能，通过对天线结构、尺寸和材料等因素的调整，可以得到最佳的性能表现。

七、天线测量与调试天线的性能需要通过实际测量来评估。

测量内容包括阻抗、方向图、增益、极化等。

一旦发现性能不佳，需要进行调试，调整天线的结构、尺寸或工作参数等，以实现最佳性能。

八、天线干扰与防护天线在使用过程中可能会受到各种干扰，如其他电磁波的干扰、雷电的袭击等。

（完整word版）天线基本原理第⼀讲天线基本原理⼀、天线的基本概念1．天线的作⽤在任何⽆线电通信设备中，总存在⼀个向空间辐射电磁能量和从空间接收电磁能量的装置，这个装置就是天线。

天线的作⽤就是将调制到射频频率的数字信号或模拟信号发射到空间⽆线信道，或从空间⽆线信道接收调制在射频频率上的数字或模拟信号。

2．天线问题的实质从电磁场理论出发，天线问题实质上就是研究天线所产⽣的空间电磁场分布，以及由空间电磁场分布所决定的电特性。

空间任何⼀点的电磁场满⾜电磁场⽅程——麦克斯韦⽅程及其边界条件。

因此，天线问题是时变电磁场问题的⼀种特殊形式。

从信号系统的⾓度出发，天线问题可以理解为考察由⼀个电磁波激励源产⽣的电磁响应特性。

从通信系统的⾓度出发，天线可以理解为信号发射和接收器，收发天线之间的⽆线电信号强度满⾜通道传输⽅程和多径衰落特性。

3．对天线结构的概念理解采⽤不同的模型，对天线可以有不同的理解。

典型的模型⽐如：●开放的电容[思考] 野外电台或电视发射塔，⽆线电视或电台接收机，为什么能构成⼀个天线，其电流回路在什么地⽅？●开放的传输线从传输线理论理解，天线可以看做是将终端开路的传输线终端掰开。

●TM mn型波导将天线辐射看做是在4π空间管道中传输的波导，则对应的传输波型是TM型波，但在传输过程中不断遇到波导的不连续性，因此不断激励⾼次模。

由电磁波源和电磁波传输媒质形成电磁波传输的机构波的形成都需要波源和传输媒质。

在⼀盆⽔中形成机械波纹，可以使⽤点激励源产⽣波，并在⽔⾯上传播。

波的传播特性只与媒质特性有关⽽与波源⽆关。

将⼀个⾁包⼦扔出去，这个⾁包⼦可能产⽣不同的结果，或者被狗吃了，或者掉在什么地⽅了，都与扔包⼦的⼈不再有任何关系。

⽽对天线来说，馈点的激励源就是这种波源，天线导体和外界空间就是传输媒质。

不过电磁波的传输媒质可以是真空。

[思考] 电磁波具有波粒⼆象性。

频率越低，波动性越强；频率越⾼，粒⼦性越强。

所以光波主要表现出粒⼦性，⽽长波表现出波动性。

天线工作原理与主要参数天线是一种用于传输与接收无线电波的设备，广泛应用于无线通信、雷达、卫星通信等领域。

天线的工作原理及其主要参数对于无线通信的效果和性能具有重要影响。

一、天线工作原理天线的工作原理基于电磁场的相互作用，它将电能转换为无线电波或者将无线电波转换为电能。

具体地说，天线通过电流的流动形成一个辐射场，这个辐射场会使得电磁波以特定的形式从天线中发射出去，或者是将接收到的无线电波转换为电流。

天线主要通过以下两个过程实现工作原理：1.辐射：当电流通过天线时，它会在天线中产生一个辐射场，即电磁场。

这个辐射场会按照天线的几何形状和电流的强弱，以特定的形式从天线中发射出去。

这个过程是将电能转换为无线电波的过程。

2.接收：当无线电波通过天线时，它会激发天线中的电磁场，使其产生感应电流。

这个感应电流会被送到接收器中进一步处理，从而将无线电波转换为电能。

这个过程是将无线电波转换为电能的过程。

二、天线的主要参数天线的性能和特点可以通过以下主要参数来衡量和描述：1.频率：天线可以工作的频率范围。

不同频率的天线会有不同的结构和特性。

常见的频率包括低频、中频、高频、超高频和甚高频等。

2.增益：天线辐射或接收信号能力的衡量，是指天线辐射功率或接收灵敏度相对于参考天线（如全向辐射器）的相对值。

增益值越大，表明天线转换能力越好。

3.方向性：即天线辐射或接收信号的主导方向。

具有方向性的天线可以将信号辐射或接收更集中，提高通信距离和工作性能。

4.谐振频率：天线的共振频率，通常与操作频率相同。

在该频率下，天线性能最佳，将最大限度地转换信号。

5.阻抗：天线内部电流与电压之间的相对比例。

阻抗匹配对于电磁波的传输至关重要，它决定了天线与信号源或接收器之间的能量传输效率。

6.波束宽度：天线辐射或接收信号的有效立体角范围。

波束宽度越小，表明天线的方向性越强。

7.驻波比：反映天线传输线的阻抗匹配程度，即天线输入端的阻抗与信号源或接收器之间的阻抗之间的比值。

射频天线原理一、导言射频天线是无线通信系统中的重要组成部分，它负责将电信号转换为电磁波并传输出去。

本文将详细探讨射频天线的原理及其在通信中的应用。

二、射频天线的基本原理射频天线的基本原理是利用电流或电压的变化来产生电磁辐射，从而实现无线通信。

射频天线通常由导体材料制成，可以是金属线、金属板或金属片等。

当电流通过天线时，会在周围产生磁场和电场，并形成电磁波。

三、射频天线的工作频率射频天线的工作频率是指天线所能发送或接收的电磁波的频率范围。

不同类型的天线适用于不同的工作频率范围。

常见的射频天线工作频率范围如下：1.低频射频天线：工作频率范围30 kHz - 300 kHz。

2.中频射频天线：工作频率范围300 kHz - 3 MHz。

3.高频射频天线：工作频率范围3 MHz - 30 MHz。

4.超高频射频天线：工作频率范围30 MHz - 300 MHz。

5.极高频射频天线：工作频率范围300 MHz - 3 GHz。

6.毫米波射频天线：工作频率范围30 GHz - 300 GHz。

四、射频天线的类型根据应用需求和天线结构，射频天线可以分为多种类型。

以下是常见的射频天线类型：1. 线性天线线性天线是最基本的天线类型，也是最常见的天线类型。

它通常采用直线形状，如半波长天线、全波长天线和偶极子天线等。

线性天线适用于广播、通信等应用。

2. 短天线短天线是长度小于工作波长的天线，如螺旋天线、贴片天线和微带天线等。

短天线由于其小尺寸和方便安装的特点，在无线通信设备中得到广泛应用。

3. 定向天线定向天线主要用于指定方向的通信，可以将射频能量集中在特定方向上，减少信号的广播范围。

常见的定向天线有方向性天线和衍射天线等。

4. 阵列天线阵列天线由多个天线组成，通过相互之间的协同工作来实现指定的通信功能。

阵列天线可增加天线的增益，提高通信信号的质量。

五、射频天线的性能参数在选择和设计射频天线时，需要考虑一些重要的性能参数，以确保天线的正常运行和通信质量的提高。

天线面试题天线是无线通信系统中非常重要的组成部分，其作用是接收和发送无线信号。

在电信行业中，天线相关的技术和知识是面试中经常会涉及到的内容。

本文将针对天线面试题进行探讨，介绍一些常见的面试题及其答案，以帮助应聘者更好地准备面试。

一、基础知识类问题1. 请简要介绍一下天线的基本原理。

答：天线是将电磁波转化为电信号或将电信号转化为电磁波的设备。

其基本原理是根据电磁场的相互作用，通过振荡器（或发射器）发出电磁波，或通过接收器将收到的电磁波转换为电信号。

2. 请说明天线的主要参数有哪些，以及它们的作用分别是什么。

答：天线的主要参数包括增益、频率带宽、辐射方向性、前后比、波束宽度、驻波比等。

它们分别表示天线的增益能力、工作频率范围、辐射方向特性、辐射强度分布等。

3. 天线的增益是什么意思？如何计算？答：天线的增益是指天线辐射功率与理论参考天线相比的比值。

增益的计算公式为G = 4πA/λ^2，其中A为天线的有效面积，λ为天线所工作的波长。

二、应用场景类问题1. 请介绍一下天线在卫星通信领域的应用。

答：天线在卫星通信领域广泛应用于卫星地球站和卫星移动通信终端。

地球站天线用于接收卫星信号，实现地面与卫星之间的通信。

卫星移动通信终端天线用于与卫星进行数据交换，实现移动通信功能。

2. 天线在智能手机中的作用是什么？答：在智能手机中，天线用于接收和发送无线信号。

其中主要包括GPS天线用于接收全球定位系统信号，Wi-Fi天线用于接收和发送无线局域网信号，蓝牙天线用于与其他设备进行蓝牙通信等。

三、设计类问题1. 请说明天线的辐射方向性是什么意思，并举例说明。

答：天线的辐射方向性是指天线在空间中发射或接收信号的方向特性。

例如，定向天线主要向某个方向辐射或接收信号，如在无线电通信中使用的定向天线；而全向天线在水平面上的辐射方向性均匀，多用于无线路由器等设备。

2. 如何改善天线的增益？答：要改善天线的增益，可以采用以下方法：- 增加天线的长度或面积；- 使用增益更高的天线材料；- 改变天线的结构设计，如使用方向性天线等。

常用天线原理，关键参数及用户问答一概述在如今无处不在的手机通讯，广播电视以及雷达，导航等工程系统中，均需利用无线电波来传递信息以完成整个系统的工作，天线是这些系统中用以辐射或接收无线电波必不可少的关键部件。

天线的基本功能是将发射机送来的高频电流能量转变为无线电波并传送到空间；在接收端，则把空间送来的无线电磁波转换为接收机需要的高频电流，以供接收机放大处理相应信息。

显然天线可以简单地认为是一个性能互逆的电磁波和高频电流的能量转换器。

二天线的原理导线上有交变电流流动时，就可以发生电磁波的辐射，辐射的能力与导线的长度和形状有关。

如图a所示，若两导线的距离很近，电场被束缚在两导线之间，因而辐射很微弱；将两导线张开，如图b所示，电场就散播在周围空间，因而辐射增强。

必须指出，当导线的长度L远小于波长λ时，辐射很微弱；导线的长度L增大到可与波长相比拟时，导线上的电流将大大增加，因而就能形成较强的辐射。

当采用适当的结构形式，选择合适的电尺寸排列成阵，并设计满足在排列成阵的导体上传送的是同相电流，就可实现在预定方向上实现全向或定向辐射或接收，从而完成有效的电磁波和高频电流间的能量转换实现天线的相应功能。

a导体中传输的高频电流b基本辐射单元的电流分布为了有效的实现高频电流和电磁波能量的转换，在传播电磁能量的导体末端所呈现的阻抗和发射，接收设备之间阻抗匹配是天线设计的重要课题。

由于人们实际使用的工作频段很宽，涉及到从传统的集中参数到目前移动通讯的分布参数的天线匹配设计一直是技术工作者的研究课题。

由于实际安装方式，使用环境也影响天线电尺寸的分布参数电流分布状况，从而出现了各种条件下的典型设计方案。

如常见的移动系统中的吸盘天线，汽车末端未夹安装天线，固定位置的固定台和基地台天线以及各种形态的手持台天线等，它们都无不同时考虑天线理论设计和实际使用情况进行微扰，设计形成完善的通讯系统。

三天线的分类天线的分类命名依关注的主题对象角度不同而有不同的叫法。
