第4章_材料力学的基本概念11

同学们自己总结的11材料力学考研重点我总结一下第四版的材料力学的重点，希望对大家能有一个导向的作用，注意这是第四版的，用第五版教材的每章都差不多，也有一定的借鉴价值。

第一章看第一章第三节简称1-3（以后都这样表示，单独列出的数字表示的章节都要看）,1-4（即第一章第四节要仔细看）,1-5。

第二章看2-1,2-2，例题2-1,2-3，公式的推导过程，就是关于积分的那部分不用看，只记住最后的公式就行了，例题2-2，例题2-3（这个题和专业课笔记上的那个很相似，是应该记住的题型），2-4，例题2-5关于变形的协调关系是重点，2-5,2-6这一节容易出选择，例题2-7,2-7，例题2-8,2-9,2-10.2-8不看。

思考题不做，以后的思考题如果没有特殊情况都不做。

习题2-21和2-22只写步骤，不查表。

其他习题第一遍复习时全做。

第三章看3-1，3-2，3-3例题3-1,3-4介绍的几何方面，物理方面，静力学方面是做材力题的三大步骤，要有这个概念，这一节开始接触应力状态，要看会那个框框上扎个箭头是什么意思，而且自己会画，以后到第七章的时候会大量用到。

看例题3-2，例题3-3不看，例题3-4看。

3-5，例题3-5，例题3-6,3-6，例题3-7记住里面的公式。

3-7记住那个切应力变化的示意图，图3-16，其他不看，例题3-18不做。

3-8不看。

思考题只看3-9，习题3-21到3-26不做。

第四章看4-1，例题4-1,4-2，例题4-2到例题4-9全看，例题4-10不看，例题4-11例题4-12看，4-3，例题4-13是10年真题的基础图形，看，例题4-14这个图形也考过，看，4-4，例题4-15到例题4-19,4-5，记住那四个弯曲最大切应力的公式就好，例题4-20和例题4-21看一下切应力流的变化，这点09真题考过，例题4-22看，4-6。

思考题看4-13,4-14,4-17,4-18。

习题4-4全做，其他那些画图的每题可以自己选择性的删除四分之一左右，只要练会了就行，习题4-9选做，4-10也选做吧，但是这个要记住结果，习题4-16，4-17，4-18，4-20，4-34，4-35，4-43，都不做，其余遇到选择工字钢号码的也不查表，对照答案得到最后数据，不查表，其他全做。

材料力学学习指导与练习第二章2.1预备知识一、基本概念1、 轴向拉伸与压缩承受拉伸或压缩杆件的外力作用线与杆轴线重合，杆件沿杆轴线方向伸长或缩短，这种变形形式称为轴向拉伸或轴向压缩。

2、 轴力和轴力图轴向拉压杆的内力称为轴力，用符号F N 表示。

当F N 的方向与截面外向法线方向一致时，规定为正，反之为负。

求轴力时仍然采用截面法。

求内力时，一般将所求截面的内力假设为正的数值，这一方法称为“设正法”。

如果结果为正，则说明假设正确，是拉力；如是负值，则说明假设错误，是压力。

设正法在以后求其他内力时还要到。

为了形象的表明各截面轴力的变化情况，通常将其绘成“轴力图”。

作法是：以杆的左端为坐标原点，取χ轴为横坐标轴，称为基线，其值代表截面位置，取F N 轴为纵坐标轴，其值代表对应截面的轴力值，正值绘在基线上方，负值绘在基线下方。

3、 横截面上的应力根据圣维南(Saint-Venant)原理，在离杆一定距离之外，横截面上各点的变形是均匀的，各点的应力也是均匀的，并垂直于横截面，即为正应力，设杆的横截面面积为A ，则有AN =σ 正应力的符号规则：拉应力为正，压应力为负。

4、 斜截面上的应力与横截面成α角的任一斜截面上，通常有正应力和切应力存在，它们与横截面正应力σ的关系为：()⎪⎪⎩⎪⎪⎨⎧=+=αστασσαα2sin 22cos 12α角的符号规则：杆轴线x 轴逆时针转到α截面的外法线时，α为正值；反之为负。

切应力的符号规则：截面外法线顺时针转发900后，其方向和切应力相同时，该切应力为正值；反之为负值。

当α=00时，正应力最大，即横截面上的正应力是所有截面上正应力中的最大值。

当α=±450时，切应力达到极值。

5、轴向拉伸与压缩时的变形计算与虎克定律（1） 等直杆受轴向拉力F 作用，杆的原长为l ，面积为A ，变形后杆长由l 变为l +∆l ，则杆的轴向伸长为EAFl l =∆ 用内力表示为EAll N F =∆ 上式为杆件拉伸（压缩）时的虎克定律。

材料力学教程材料力学是研究材料内部的力学性质和行为的学科，它是材料科学与工程的基础课程之一，对于理解材料的性能和设计工程结构具有重要意义。

本教程将介绍材料力学的基本概念、原理和应用，帮助读者全面理解材料力学的重要性和实际应用价值。

首先，我们将介绍材料力学的基本概念。

材料力学是研究材料内部受力和变形的学科，它主要包括静力学和动力学两个方面。

静力学研究材料在静止状态下受力的平衡和分布规律，而动力学则研究材料在外力作用下的运动和变形规律。

通过对材料力学基本概念的理解，可以为后续的学习和实践打下坚实的基础。

其次，我们将介绍材料力学的原理。

材料力学的原理主要包括受力分析、应力分析和变形分析。

受力分析是研究材料内部受力的大小、方向和作用点，应力分析则是研究材料内部应力的分布和变化规律，而变形分析则是研究材料在外力作用下的变形和破坏过程。

通过对材料力学原理的理解，可以为材料的设计、制备和应用提供理论支持。

接下来，我们将介绍材料力学的应用。

材料力学的应用主要包括材料性能评价、结构设计和工程应用。

通过对材料的力学性质和行为进行分析和评价，可以为材料的选择、设计和改进提供依据；而在工程结构设计和应用中，材料力学则发挥着重要的作用，它可以帮助工程师们选择合适的材料、设计合理的结构和预测结构的性能。

最后，我们将总结材料力学教程的重要性和实际应用价值。

材料力学作为材料科学与工程的基础课程，对于理解材料的性能和设计工程结构具有重要意义。

通过对材料力学的学习和掌握，可以为材料的研究、开发和应用提供理论支持，为工程结构的设计、制造和使用提供技术支持，从而推动材料科学与工程的发展和进步。

综上所述，材料力学教程旨在帮助读者全面理解材料力学的基本概念、原理和应用，从而认识到材料力学在材料科学与工程中的重要性和实际应用价值。

通过对材料力学的学习和掌握，可以为材料科学与工程的发展和进步做出贡献，为社会和经济的发展提供支持和保障。

希望本教程能够对读者有所帮助，谢谢！。

材料力学基础材料力学是研究材料在外力作用下的变形、破坏和性能的一门学科。

它是材料科学的重要组成部分，对于材料的设计、制备和应用具有重要的指导意义。

本文将介绍材料力学的基础知识，包括应力、应变、弹性模量、屈服强度等内容。

首先，我们来介绍应力和应变的概念。

应力是单位面积上的力，通常用σ表示，其计算公式为F/A，其中F为受力，A为受力面积。

应变是物体长度相对于初始长度的变化量，通常用ε表示，其计算公式为ΔL/L，其中ΔL为长度变化量，L为初始长度。

应力和应变是描述材料在外力作用下的变形情况的重要物理量。

接下来，我们将介绍材料的弹性模量。

弹性模量是描述材料抵抗变形的能力的物理量，通常用E表示。

对于线弹性材料，弹性模量可以通过应力-应变关系来计算，即E=σ/ε。

弹性模量是衡量材料刚度和变形能力的重要参数，不同材料的弹性模量具有很大差异，对于材料的选择和设计具有重要意义。

除了弹性模量，材料的屈服强度也是一个重要的力学性能参数。

屈服强度是材料在受力过程中开始发生塑性变形的应力值，通常用σy表示。

当材料受到的应力超过屈服强度时，材料会发生塑性变形，这对于材料的加工和使用具有重要的影响。

屈服强度是衡量材料抗拉伸能力的重要指标，对于材料的工程应用具有重要意义。

此外，材料的断裂行为也是材料力学研究的重要内容。

材料的断裂行为通常可以通过拉伸试验来研究，通过拉伸试验可以得到材料的断裂应力和断裂应变。

断裂应力和断裂应变是描述材料断裂性能的重要参数，对于材料的设计和评价具有重要意义。

综上所述，材料力学是研究材料在外力作用下的变形、破坏和性能的重要学科，其基础知识包括应力、应变、弹性模量、屈服强度等内容。

这些基础知识对于材料的设计、制备和应用具有重要的指导意义，是材料科学不可或缺的重要组成部分。

希望本文的介绍能够对读者对材料力学有所了解，并对材料科学的学习和研究有所帮助。

一、 传动轴如图19-5（a ）所示。

主动轮A 输入功率kW N A 75.36=，从动轮D C B 、、输出功率分别为kW N kW N N D C B 7.14,11===，轴的转速为n =300r/min 。

试画出轴的扭矩图。

解 （1）计算外力偶矩：由于给出功率以kW 为单位，根据（19-1）式：117030075.3695509550=⨯==n N M A A (N ·m )3513001195509550=⨯===n N M M B C B (N ·m )4683007.1495509550=⨯==n N M D D (N ·m )（2）计算扭矩：由图知，外力偶矩的作用位置将轴分为三段：AD CA BC 、、。

现分别在各段中任取一横截面，也就是用截面法，根据平衡条件计算其扭矩。

BC 段：以1n M 表示截面Ⅰ－Ⅰ上的扭矩，并任意地把1n M 的方向假设为图19-5（b ）所示。

根据平衡条件0=∑x m 得：01=+B n M M3511-=-=B n M M (N ·m )结果的负号说明实际扭矩的方向与所设的相反，应为负扭矩。

BC 段内各截面上的扭矩不变，均为351N ·m 。

所以这一段内扭矩图为一水平线。

同理，在CA 段内：M n Ⅱ＋0=+B C M MⅡn M = －B C M M -= －702(N ·m ) AD 段：0=D n M M －Ⅲ468==D n M M Ⅲ(N ·m )根据所得数据，即可画出扭矩图[图19－5（e ）]。

由扭矩图可知，最大扭矩发生在CA 段内，且702max =n M N ·m二、 如图19-15所示汽车传动轴AB ，由45号钢无缝钢管制成，该轴的外径D =90mm ，壁厚t =2.5mm ，工作时的最大扭矩M n ＝1.5kN·m ，材料的许用剪应力][τ＝60MPa 。

复合材料力学答案【篇一：材料力学】教程第二版 pdf格式下载单辉祖主编本书是单辉祖主编《材料力学教程》的第2版。

是根据高等工业院校《材料力学教学基本要求》修订而成。

可作为一般高等工业院校中、少学时类材料力学课程的教材，也可作为多学时类材料力学课程基本部分的教材，还可供有关工程技术人员参考。

内容简介回到顶部↑本教村是普通高等教育“十五”国家级规划教材。

. 本教材仍保持第一版模块式的特点，由《材料力学(Ⅰ)》与《材料力学(Ⅱ)》两部分组成。

《材料力学(Ⅰ)》包括材料力学的基本部分，涉及杆件变形的基本形式与组合形式，涵盖强度、刚度与稳定性问题。

《材料力学(Ⅱ)》包括材料力学的加深与扩展部分。

本书为《材料力学(Ⅱ)》，包括非对称弯曲与特殊梁能量法(二)、能量法(二)、静不定问题分析、杆与杆系分析的计算机方法、应力分析的实验方法、疲劳与断裂以及考虑材料塑性的强度计算等八章。

各章均附有复匀题与习题，个别章还安排了利用计算机解题的作业。

..与第一版相同，本教材具有论述严谨、文字精炼、重视基础与应用、重视学生能力培养、专业面宽与教学适用性强等特点，而且，在选材与论述上，特别注意与近代力学的发展相适应。

本教材可作为高等学校工科本科多学时类材料力学课程教材，也可供高职高专、成人高校师生以及工程技术人员参考。

以本教材为主教材的相关教学资源，尚有《材料力学课堂教学多媒体课件与教学参考》、《材料力学学习指导书》、《材料力学网上作业与查询系统》与《材料力学网络课程》等。

...作译者回到顶部↑本书提供作译者介绍单辉祖，北京航空航天大学教。

1953年毕业于华东航空学院飞机结构专业，1954年在北京航空学院飞机结构专业研究生班学习。

1992—1993年，在美国特拉华大学复合材料中心．从事合作研究。

.历任教育部工科力学教材编审委员、国家教委工科力学课程指导委员会委员、中国力学学会教育工作委员会副主任委员、北京航空航天大学校务委员会委员、校学科评审组成员与校教学指导委员会委员等。

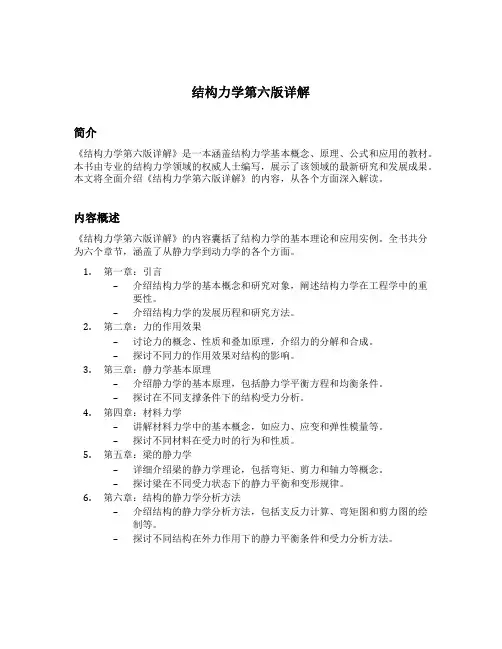

结构力学第六版详解简介《结构力学第六版详解》是一本涵盖结构力学基本概念、原理、公式和应用的教材。

本书由专业的结构力学领域的权威人士编写，展示了该领域的最新研究和发展成果。

本文将全面介绍《结构力学第六版详解》的内容，从各个方面深入解读。

内容概述《结构力学第六版详解》的内容囊括了结构力学的基本理论和应用实例。

全书共分为六个章节，涵盖了从静力学到动力学的各个方面。

1.第一章：引言–介绍结构力学的基本概念和研究对象，阐述结构力学在工程学中的重要性。

–介绍结构力学的发展历程和研究方法。

2.第二章：力的作用效果–讨论力的概念、性质和叠加原理，介绍力的分解和合成。

–探讨不同力的作用效果对结构的影响。

3.第三章：静力学基本原理–介绍静力学的基本原理，包括静力学平衡方程和均衡条件。

–探讨在不同支撑条件下的结构受力分析。

4.第四章：材料力学–讲解材料力学中的基本概念，如应力、应变和弹性模量等。

–探讨不同材料在受力时的行为和性质。

5.第五章：梁的静力学–详细介绍梁的静力学理论，包括弯矩、剪力和轴力等概念。

–探讨梁在不同受力状态下的静力平衡和变形规律。

6.第六章：结构的静力学分析方法–介绍结构的静力学分析方法，包括支反力计算、弯矩图和剪力图的绘制等。

–探讨不同结构在外力作用下的静力平衡条件和受力分析方法。

内容亮点《结构力学第六版详解》在内容编排和呈现方式上有以下亮点：1.清晰的逻辑结构：本书章节之间有着清晰的逻辑关系和衔接，每一章节都有明确的目标和内容，使读者可以系统地学习结构力学的知识。

2.典型实例的应用：本书通过引入丰富的实例，将理论与实践相结合，帮助读者理解和应用结构力学的知识。

3.图文并茂的呈现方式：本书配有大量的图例和示意图，通过直观的图像展示结构的受力情况和变形规律，使读者更加容易理解和记忆。

4.精炼的表述和数学推理：本书在表述和推理过程中尽量精炼和清晰，避免冗长和复杂的表达方式，使读者可以更好地掌握结构力学的核心概念和原理。

材料力学第五版材料力学是材料科学与工程领域的一门重要学科，它研究的是材料在外力作用下的变形和破坏规律。

材料力学的发展对于材料设计、加工、应用以及材料性能的评价都具有重要意义。

本文将从材料力学的基本概念、应用领域和发展趋势等方面进行介绍。

首先，材料力学的基本概念包括应力、应变、弹性模量、屈服强度、断裂韧性等。

应力是单位面积上的力，而应变是材料单位长度的变形量。

弹性模量是材料在弹性阶段的应力和应变之比，屈服强度则是材料开始发生塑性变形的应力值。

断裂韧性则是材料抗断裂的能力。

这些基本概念是材料力学研究的基础，也是材料设计和工程应用的重要参数。

其次，材料力学的应用领域非常广泛，涉及到金属材料、非金属材料、复合材料等多个方面。

在航空航天、汽车制造、建筑工程、电子产品等领域，都需要对材料的力学性能进行深入研究和应用。

例如，在航空航天领域，要求材料具有较高的强度和韧性，以确保飞行器在极端环境下的安全飞行；在汽车制造领域，要求材料具有较高的硬度和耐磨性，以确保汽车在行驶过程中的安全性和可靠性。

最后，材料力学在未来的发展趋势主要包括两个方面，一是对新材料的研究和应用，二是对材料力学理论的深入探索。

随着科学技术的不断进步，新材料的涌现使得材料力学面临着新的挑战和机遇，例如纳米材料、生物材料、功能材料等的研究将成为材料力学的重要方向。

同时，材料力学理论的深入探索也将推动材料科学与工程领域的发展，例如多尺度建模、计算材料力学等将成为未来的研究热点。

综上所述，材料力学作为材料科学与工程领域的重要学科，对于材料的设计、加工、应用以及性能评价具有重要意义。

随着科学技术的不断进步，材料力学的研究和应用将迎来新的机遇和挑战。

希望本文对于材料力学的理解和应用能够有所帮助，也希望材料力学能够为人类社会的发展做出更大的贡献。

第一章静力学基础1-1 画出下列各图中物体A，构件AB，BC或ABC的受力图，未标重力的物体的重量不计，所有接触处均为光滑接触。

（a）（b）（c）（d）（e）（f）（g）1-2 试画出图示各题中AC杆（带销钉）和BC杆的受力图（a）（b）（c）（a）1-3 画出图中指定物体的受力图。

所有摩擦均不计，各物自重除图中已画出的外均不计。

（a）（b）（c）（d）（e）（f）（g）第二章平面力系2-1 电动机重P=5000N，放在水平梁AC的中央，如图所示。

梁的A端以铰链固定，另一端以撑杆BC支持，撑杆与水平梁的夹角为30 0。

如忽略撑杆与梁的重量，求绞支座A、B处的约束反力。

题2-1图∑∑=︒+︒==︒-︒=PF F FF F F B A yA B x 30sin 30sin ,0030cos 30cos ,0解得: N P F F B A 5000=== 2-2 物体重P=20kN ，用绳子挂在支架的滑轮B 上，绳子的另一端接在绞车D 上，如图所示。

转动绞车，物体便能升起。

设滑轮的大小及轴承的摩擦略去不计，杆重不计，A 、B 、C 三处均为铰链连接。

当物体处于平衡状态时，求拉杆AB 和支杆BC 所受的力。

题2-2图∑∑=-︒-︒-==︒-︒--=030cos 30sin ,0030sin 30cos ,0P P F FP F F F BC yBC AB x解得: PF P F BC AB 732.2732.3=-=2-3 如图所示，输电线ACB 架在两电线杆之间，形成一下垂线，下垂距离CD =f =1m ，两电线杆间距离AB =40m 。

电线ACB 段重P=400N ，可近视认为沿AB 直线均匀分布，求电线的中点和两端的拉力。

题2-3图以AC 段电线为研究对象，三力汇交NF N F F F FF F F C A GA yC A x 200020110/1tan sin ,0,cos ,0=======∑∑解得：ααα2-4 图示为一拔桩装置。
