电气施工图流程图【最新版】

29张电气工程施工流程的工艺示例图，现场就是这样干!来源：建筑工程鲁班联盟如有侵权，请联系删除电气工程是机电安装五大分部之一，也是贯穿建筑工程施工全过程的重要内容，本文是基于工程实例对电气工程施工主要流程的工艺解读，可供大家参考实施！电气工程施工工艺流程图▼下面从四个方面实例解读电气施工主要工艺▼①防雷接地装置施工②线槽桥架安装③末端安装④高低压配电房施工一防雷接地装置施工1）防雷接地施工质量要求· 质量要求表注意：焊好后应清除药皮，焊接点除埋设在混凝土内的不作处理外，其余的焊点均需采取防腐措施：刷防锈漆一道，银粉漆两遍。

2）防雷引下线施工要点· 避雷引下线暗敷设做法利用结构柱内主筋作引下线时，每条引下线不得少于两根主筋，每根主筋直径不能小于Ф16㎜，防雷引下线位置最好对称，引下线间距不应大于25m。

按设计要求找出全部主筋位置，用油漆做好标记，距室外地面0.5m处焊接断接卡子，随钢筋逐层串联焊接至顶层，并焊接出屋面一定长度的引下线Ф12㎜的镀锌圆钢，以备与避雷带连接。

柱内引下线与梁内均压环可靠焊接，采用双面焊接，焊缝双面焊接长度大于6D，下端与建筑物桩基钢筋及基础底梁钢筋的两根主筋焊接。

每层各引下点焊接后，隐蔽之前，均应请现场施工员及监理进行隐检，同时应填写隐检记录。

3）防雷焊接要点· 卫生间等电位卫生间等电位用预留接地钢筋，与均压环可靠焊接· 引下线焊接引下线与梁内均压环可靠焊接4）屋面防雷安装工艺· 屋面防雷工艺节点平屋顶上所有凸起金属构筑物或管道等均应与避雷带连接5）避雷带（网）安装工艺· 屋面避雷带· 伸缩缝特殊处理A、屋面避雷带安装时应平直，无急弯，焊接处需做防腐且无遗漏；支架高度100mm，水平直线段支架安装间距1.5m，转弯处0.5m；避雷带在女儿墙上敷设位置要求：墙宽度≤300mm，避雷带置于女儿墙中间；墙宽度＞300mm，置于距外边缘150mm处B、引下线处刷黄绿相间色，并贴好标示牌C、建筑伸缩缝处，应设置补偿装置；补偿器须作上翻弯6）接地干线安装工艺· 接地干线· 门槛接地A、接地扁钢表面沿长度方向，每段为15～100mm，分别涂黄色和绿色相间的条纹标色，接地扁钢安装前应调直、调平B、接地扁钢距地面高度为250～300mmC、接地扁钢与建筑物墙壁间的间隙为10～15mmD、金属门框与门分别用裸铜软线与接接地二线槽桥架安装1）线槽桥架支架设置· 桥架支架设置要点平直线段桥架吊架间距1.5m~2m，如果采用吊杆支架，吊杆直径不应小于8mm，且需在过梁处应设置固定支架转弯中间位置增设一组吊架；顶层桥架距楼板距离不小于150mm，上下层桥架间距不小于150mm；桥架标识清晰2）桥架跨接要点· 桥架支架跨接要点金属电缆桥架及其支架全长应不少于2处于接地干线相连接；桥架首尾两端需与配电柜外壳或地线排可靠连接非镀锌电缆桥架间连接板的两端跨接铜芯接地线，跨接地线一定要注意线槽桥架专用接地孔上，地线的最小允许截面积不小于4mm2；连接前剔除接地螺栓下方的绝缘层3）电缆桥架内敷设工艺· 电缆敷设电缆沿桥架或者托盘敷设时，应将电缆单层敷设，排列整齐；不得有交叉，拐弯处应以最大截面积电缆允许弯曲半径为准整齐、间距均匀、用扎带绑扎牢固、挂牌标示4）桥架封堵安装工艺· 穿墙桥架封堵与土建配合，桥架穿越墙体、楼板等部位预先留孔A、线槽、桥架底板应与支吊架横担用金属螺栓固定（≤200mm，用一个螺栓固定；＞200mm，距边1/4处两个螺栓固定）B、桥架穿越墙体及楼板，应用不燃材料封堵；穿越防火分区桥架内必须做防火封堵· 穿板桥架封堵将防火枕逐层按次序在楼板洞内及电缆桥架内摆放整齐，防火枕厚度与楼板平齐，要求表面平整美观防火泥填塞密实，防火泥表面平整5）特殊位置桥架安装工艺· 其他要点室外安装桥架安装高度不能低于积雪、积水高度，同时考虑选用防水型盖板，进出室外桥架、线槽，室内须高于室外，防止雨水流入室内桥架穿越伸缩缝位置做法按图所示三末端安装1）线缆、电箱安装要点· 线缆穿管线颜色选择：保护地线为黄绿相间色，零线为淡蓝色，A相为黄色，B相为绿色，C相为红色；配电箱内部接线要排列整齐，接线端子压接牢固金属导管内导线的总截面积不宜超过其截面积的40%，同一管内的导线总数不得超过8根；管内导线不得有接头、扭结；导线在引出部分应有防止损伤的措施（一般加塑料护口），穿线前清除管内杂物及积水2）插座、开关安装要点· 插座、开关安装同一室内插座，安装高度一致；相同型号并列安装及同一室内开关安装高度一致；接线规范、牢固（建议采用接线帽）不同作用，不同大小的照明开关、调节开关与温度器等面板底部标高保持一致；开关距地面在1.2m至1.35m之间3）灯具安装要点·灯具安装安装牢固，间距合理，整齐美观大型灯具安装前，应按灯具重量的2倍做过载试验四高低压配电房施工· 配电箱安装配电箱柜台箱盘安装垂直度允许偏差为1.5‰，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm，标识清晰正确。

环网柜及电缆分支箱安装工艺流程
配电设备安装标准化作业流程图
召开班后
会及时总结当天工作、进行技术资料整理归档，并对本次作业进行评价。

对指导书的符合性、可操作性进行评估，提出改进意见。

总结阶段
准备阶段
作
业阶段
履行许可手续
布置现场施工安全措施。

开始作业并履行工作监护制度 作业结束，对作业现场检查验收无误后，拆除现场安全措施，清扫现场，撤离现场。

履行工作票终结手续
运行人员根据操作票恢复
送电
由运行单位（人员）根据操作票所列工作内容执行停电、验电、挂接地线。

召开班前会，进行“三交三查”。

提出作业任务并填报停电申请票。

填写线路一种工作票。

召开班前会学习本作业指导书。

根据本作业指
导书准备工具、材料。

修筑环网柜基础，现场检查其已符合图纸要求。

杆上配电柜施工工序 （1）工艺流程：
安装柱上断路器标准化作业流程图
⑩避雷器的试验
避雷器试验流程：。

建筑电气工程施工图CONTENTS•建筑电气工程施工图概述•电气系统设计与布局•电气线路设计与选材•电气设备选型与安装•施工图绘制技巧与注意事项•建筑电气工程施工图实例分析建筑电气工程施工图概述01定义与作用定义建筑电气工程施工图是用图形符号、文字符号、文字说明等表示电气系统或设备在建筑物中的布局、安装、接线等情况的图纸。

作用指导建筑电气工程施工，确保电气设备安全、可靠、经济、合理地运行，为建筑物的使用功能提供保障。

列出所有图纸的名称、图号、张数等，方便查阅。

图纸目录对平面图中某些重要部分进行详细表示的图纸，包括设备安装详图、接线详图等。

详图对图纸中难以表达的部分进行文字说明，包括工程概况、设计范围、设计依据、施工要求等。

设计说明用图形符号表示电气系统的组成和连接关系，包括供配电系统图、照明系统图、动力系统图等。

系统图表示电气设备在建筑物平面上的布置情况，包括设备布置平面图、线路布置平面图等。

平面图0201030405施工图组成要素0102国家标准《建筑电气制图…规定了建筑电气工程施工图的制图规则、图形符号、文字符号等。

国家标准《供配电系统设…规定了供配电系统的设计原则、设计方法等。

国家标准《低压配电设计…规定了低压配电系统的设计要求、保护方式等。

国家标准《建筑物防雷设…规定了建筑物防雷设计的原则、方法等。

其他相关标准和规范如《民用建筑电气设计规范》JGJ 16-2008、《建筑电气照明装置施工与验收规范》GB 50617-2010等。

030405设计规范与标准电气系统设计与布局02负荷计算与电源设计负荷计算根据建筑功能、用电设备功率及使用频率等因素，进行详细的负荷计算，确定各级配电系统的容量。

电源设计根据负荷计算结果，选择合适的电源类型（如市电、发电机等），并设计相应的电源进线方式、配电柜布置等。

照明布局根据建筑空间、功能及使用需求，合理规划照明布局，包括灯具类型、数量、位置等。

照明控制设计灵活的照明控制系统，实现不同场景下的照明需求，提高照明舒适度和节能效果。

（二）组织机构配备2.1 施工现场管理机构准备：、(三)主要项目施工程序3.1结构施工阶段，要密切配合土建工程作好预埋管、盒及预留洞工作，施工工序如下框图：→→→→→→→→→→→3.2进入装修阶段，电气工程施工顺序如下图：→ →→→→→→ →→ →→10.等电位联结系统如图：其穿墙防火作法见下图：10.桥架与盒、箱、柜等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。

桥架连接至震动荷载时连接处使用软连接。

暗装配电箱的安装：入式与明装配电箱安装见下图：Array做好跨接地线,做法如图：7.电气交接试验8.机房设备及控制装置试运行9.送电运行验收9.1送电前的准备工作：安装作业全部完毕，质量检查部门检查全部合格后着手组织试运行工作。

明确试运行指挥者，操作者和监护人。

明确职责和各项操作制度。

由建设单位备齐试验合格的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫、粉末灭火器等。

彻底清扫全部设备及变配电室、控制室的灰尘。

用吸尘器清扫电气、仪表元件。

清除室内杂物，检查母线上，设备上有无遗留下的工具、金属材料及其他物件。

查验试验报告单，试验项目全部合格，继电保护动作灵敏可靠，控制、连锁、信号等动作准确无误。

9.2送电：由供电部门检查合格后，将电源送进配电室，经过验电校相无误。

安装单位合进线柜开关受电，检查PT柜上电压表三相是否电压正常，并按以下步骤给其他柜送电：合进线柜开关→合变压器柜开关→合低压柜进线开关.每次合闸后均要查看电压表三相是否电压正常。

9.3校相：在低压联络柜内，在开关的上下侧(开关未合状态)进行同相校核。

用电压表或万用表电压档500V，用表的两个测针分别接触两路的同相，此时电压表无读数，表示两路电同一相。

用同样方法检查其他两相。

9.4验收，送电空载运行24h无异常现象，办理验收手续，交建设单位使用。

同时提交产品合格证，说明书，变更洽商记录，试验报告单等技术资料。

弱电工程、火灾自动报警及消防联动的施工：1.弱电系统配管按强电配管做法有关规定施工，确保管路畅通，并穿好带线，配合专业厂家有关人员作好系统安装及调试工作。

电气施工主要工序流程及注意事项一、穿线施工工艺流程图：检测项目：1、材料验收：导线的规格型号符合设计的要求，有"3C"标志和证书，合格证和检测报告。

2、根据图纸选择进场导线，运输到现场准备敷设，，敷设前应先清理盒内杂物并检查穿线管的护口是否齐全，然后穿带线（即钢丝）。

3、导线应放在放线车或放线架上，剪断导线应预留以下长度：1）开关、插座、过线盒等应留150MM;2）配电箱应留长度为配电箱周长的；3）公用导线在分支处可不剪断;4、将导线前端的绝缘层削除，然后将线芯和带线绑扎牢固，是绑扎处形成一个平滑的圆锥形以减少阻力;5、导线的连接不能增加导线的电阻值，不能降低导线的机械强度和绝缘强度，为了满足以上要求，到线连接必须牢固，缠绕5圈以上，要求焊接是必须焊接，然后进行包扎，进行绝缘。

6、导线敷设完毕后，应进行线路检查，绑、焊、包是否符合规范工艺，准确无误后进行绝缘摇测，500V兆欧表进行测量，按工艺要求去除或断开相应的元器件。

二、人工接地施工工艺流程图检查项目：1、材料验收：按设计要求选用，或选用热浸镀锌材料，且镀锌层均匀，材料要有质量证明文件和合格证等；2、人工接地体镀锌圆钢应采用直径不小于10，镀锌扁钢采用40*4，镀锌钢管、镀锌角钢应分别采用不小于3.5MM和4MM厚的材料。

3、加工接地体：当采用镀锌圆钢或镀锌角钢、镀锌钢管时应在接地体的顶部焊接抗击打的附件，以防止接地体被击打开裂；还应将接地体的底部加工成尖锐状，减轻夯下的阻力；详细做法可参见工艺标准。

4、根据图纸定位接地体的位置并放线，开挖槽沟，沟应上宽800MM左右，下宽500MM左右，深度800MM,以方便下人施工；并应记录土层情况。

5、将接地体用大锤垂直夯入地下，在顶部距沟底200MM左右时，焊接接地扁钢，接地扁钢应弯成弧形或直角形与接地体牢固焊接，扁钢搭接应不小于宽度的2倍，三面施焊。

6、施工完毕应进行检查焊接准确、搭接符合要求，清除焊渣干净，然后刷沥青漆两遍。

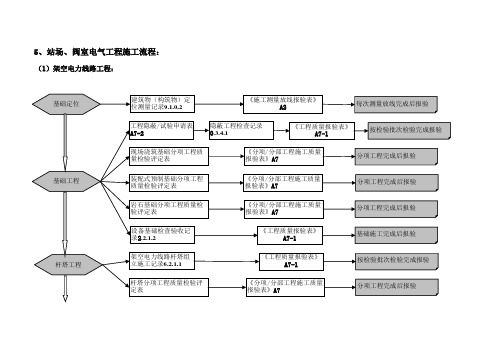

图纸会审记录应有建设、设计、监理和施工单位的项目相关负责人签认，不得擅自在会审记录上涂改或变更内容。

各项交底应有文字记录，必要时附图示，交底双方签认应齐全。

需填写资料:1、施工日志；2、鲁DQ-001图纸会审记录；3、鲁DQ-003.1施工组织设计（施工方案）内部审批表；4、鲁DQ-003.2施工组织设计（施工方案）报审卡；5、鲁DQ-004技术（安全）交底记录。

材料进场应有出厂质量证明文件(包括产品合格证、质量合格证、检验报告、试验报告、产品生产许可证和质量保证书等)；电线、电缆、开关、插座、配电箱应见证取样。

需填写资料:1、施工日记；2、鲁DQ-006建筑安装工程设备、成品、半成品、材料合格证汇总表；3、鲁DQ-007设备（开箱）进场验收记录；4、鲁DQ-008材料、成品、半成品进场验收记录；5、鲁DQ-009合格证贴条；6、产品（材料）检测委托书。

按规范规定须进行隐检的项目，报请监理(建设)方完工后应立即组织验收，各项记录和图示必须有监理(建设)、施工单位签字，并有结论性意见。

需填写资料: 1、施工日记；2、鲁DQ-011电气工程隐蔽验收记录鲁；3、DQ-012电气接地装置隐蔽验收记录鲁；4、DQ-014避雷装置隐蔽验收记录；5、鲁DQ-015幕墙及金属门窗避雷装置隐蔽验收记录；6、鲁DQ-019.1电气等电位联结工程隐蔽验收记录；7鲁DQ-048电线导管、电缆导管和线槽敷设检验批质量验收记录表（Ⅰ）室内；8、鲁DQ-049电线导管、电缆导管和线槽敷设检验批质量验收记录表（Ⅱ）室外；9、鲁DQ-059接地装置检验批质量验收记录表；10鲁DQ-060避雷引下线和变配电室接地干线敷设检验批质量验收记录表（Ⅰ）防雷引下线；11、鲁DQ-061避雷引下线和变配电室接地干线敷设检验批质量验收记录表（Ⅱ）变配电室接地干线施工完成，施工单位自检合格后，由专业质量检查员填报《——检验批质量验收记录表》，报请监理（建设）单位组织验收。

定义与作用定义作用指导建筑电气工程的施工安装，是建筑电气工程设计、施工、监理、验收等各环节的重要依据。

施工图分类及组成分类组成设计原则与规范设计原则建筑电气设计应遵循安全、可靠、经济、合理和方便的原则，同时满足建筑物的使用功能要求。

设计规范建筑电气设计必须符合国家现行的有关设计规范和标准，如《民用建筑电气设计规范》、《建筑物防雷设计规范》等。

此外，还应遵循当地供电部门的有关规定和要求。

电源进线及高压开关柜变压器高压电缆及敷设方式高压设备保护及计量展示低压开关柜的型号、数量以及主要元件如断路器、接触器等。

低压开关柜及主要元件配电线路及敷设方式用电设备及功率保护接地及防雷措施标明配电线路的型号、规格、敷设方式和路径等。

反映各用电设备的名称、位置、功率等信息。

展示低压配电系统的保护接地方式、防雷措施等。

应急照明及动力系统图应急照明灯具及电源动力设备及控制方式线路敷设及保护措施应急照明启动及持续时间照明平面图主要表示建筑内各房间的照明灯具、开关、插座等电气设备的平面位置。

通过照明平面图，可以了解各房间的照明布局、灯具类型、安装方式等信息。

照明平面图应与建筑平面图相配合，确保电气设备的准确定位。

照明平面图照明控制原理图照明控制原理图主要表示照明系统的控制方式和电路原理。

通过照明控制原理图，可以了解开关、灯具等电气设备的连接方式、控制逻辑等信息。

照明控制原理图对于照明系统的调试和维护具有重要意义。

灯具布置及安装要求灯具安装要求包括安装高度、安装方式、接线方在灯具布置和安装过程中，应注意与其他专业的触发器件火灾报警装置火灾警报装置电源及配电系统火灾自动报警系统图视频监控系统通过摄像头、录像机等设备对重要区域进行实时监控和录像，确保安全。

入侵报警系统通过红外线、微波等传感器实时监测入侵情况，及时发出警报。

门禁管理系统对重要区域的进出口进行管理和控制，防止未经授权的人员进入。

电子巡查系统通过预设的巡查路线和时间，对重要区域进行定时、定点的巡查。

电气安装工程施工流程框图：
桥架安装安装工艺流程：
环境因数：电焊烟气、油漆挥发、废桥架附件等
配管安装流程：
环境因数：电焊烟气、油漆挥发、机械机油挥发、机油污染地面、废管等
电缆敷设流程：
环境因数：电焊烟气、沥青漆防腐漆挥发、机械机油挥发、机油污染地面、电缆保护层纤维、石棉纤维、电缆废弃物电缆头制作化学物挥发、清洗剂（丙酮）挥发等
环境因数：电焊烟气、油漆挥发、机械机油挥发、机油污染地面、钢材废弃物
变压器安装流程：
环境因数：绝缘油挥发、油污染地面封闭母线安装流程：
环境因数：电焊铜有害烟雾 热缩头制作安装流程：
环境因数：电缆保护层纤维、电缆废弃物、电缆头制作化学物挥发、清洗剂（丙酮）挥发等
电机安装环境因数：油污染、加工废弃物
大型电机安装工艺流程：
起重机电气设备安装工艺流程：
环境因数：1、电焊有害烟雾烟
2、防腐漆、沥青漆、红丹漆等有害气挥发
3、机械机油、变压器绝缘油等油污染
4、电缆填冲物、保温石棉纤维等扩散
5、电缆头制作化学物挥发
6、电缆绝缘层清洗剂（丙酮）挥发
7、废桥架、管、钢材、电缆、加工件等废弃物
8、清洗水污染
9、废旧电池。

电气工程施工流程一、施工总体顺序：电气工程施工总体顺序框图二、、动力照明系统本系统主要包括管敷设、电缆桥架安装、配电箱（柜）安装、线缆敷设、低压电器设备（灯具、开关及插座）安装，防雷接地焊接及调试等内容。

（动力照明系统施工流程图见下图）(1)钢管敷设工艺1）材料检查①所用钢管必须具备产品出厂合格证，并具有出厂日期和生产厂家。

②钢管壁厚要均匀，焊缝一致，无劈裂、砂眼、棱刺和凹扁现象。

③管箍丝扣清晰不乱扣，两端光滑无毛刺。

2）预制加工3）箱、盒固定。

4）管路敷设、连接5）关键部位的处理(2)桥架安装工艺流程弹线定位→预留孔洞→金属膨胀螺栓安装→支架与吊架固线槽安装→保护地线安装。

1）做法要求2）弹线定位：根据进出户线、盒、箱、等电器具的位置，从始端至终端找好水平或垂直线，在线路的中心线进行弹线，分匀档距并用笔标出具体位置。

3）预留孔洞：结构施工时，用木制框架固定在线槽穿墙、板处、找正，等模板拆除后，拆下框架，收好洞口。

4）金属膨胀螺栓安装首先沿墙或项板根据设计图纸弹线定位，标出固定位置，选择合适的膨胀螺栓以及与其配套的钻头，在固定点位置用冲击钻钻孔，埋好螺栓。

金属膨胀螺栓埋好后，直接将吊架或支架固定在膨胀螺栓上。

5）线槽安装：线槽安装应先做好干线，再做分线；线槽连接可采用内连接头，配上平垫、弹圈用螺母固定，螺母必须在线壁外侧；线槽交叉、丁字、十字应采用二通、三通、四通、连接；转弯部位应采用立上弯头和立下弯头，安装角度适宜；线槽末端要装上封，在盒、箱、柜进出线处采用抱脚连接。

6）保护地线安装：保护地线应敷设在线槽外侧，连接处螺栓直径不小于6mm，并加平垫和弹垫，用螺母压接牢固；金属线槽的宽度在100以内时，两段线槽连接板连接处（即用连接板做地线时），每端螺丝固定点不少于4个，宽度在200mm 以上（含200mm）两端线槽用连接板连接保护地线，每端螺丝固定点不小于６个。

3、配电箱安装工艺流程弹线定位→配电箱壳安装→明装配电箱安装→明、暗配电箱芯安装导线压接→绝缘遥测→通电检查→试验运行。
