人体红外感应器的设计

人体感应方案1. 引言人体感应技术是一种通过感知人体活动或行为的方式来触发或控制其他设备、系统或应用程序的技术。

随着物联网技术的发展，人体感应技术在安全领域、智能家居领域、医疗保健领域等得到了广泛应用。

本文将介绍一种基于红外传感器的人体感应方案，并详细阐述其原理和应用场景。

2. 方案原理传感器是实现人体感应的关键。

一种常用的传感器是红外传感器，它能够通过感受人体散发的红外辐射来判断人体的存在与活动状态。

红外传感器包括红外发射器和红外接收器两部分。

当人体靠近红外传感器时，人体会发出红外辐射，红外接收器会感知到这些辐射，并产生相应的电信号。

在人体感应方案中，红外传感器的工作流程如下：•发射红外信号：红外发射器会周期性地发射红外信号，这些信号会在环境中进行传播。

•接收红外信号：红外接收器会不断地接收环境中的红外信号。

•检测信号变化：当有人体进入红外信号的感知范围内时，红外接收器会检测到信号强度的变化。

•输出电信号：红外接收器会将检测到的信号变化转化为电信号，并输出给其他设备或系统进行处理。

3. 方案应用3.1 安防系统人体感应技术在安防系统中有广泛的应用。

通过将红外传感器安装在需要监控的区域，可以实时感知到区域内是否有人体活动，并及时触发报警或进行视频监控。

这可以大大提高安防系统的实用性和可靠性。

3.2 智能家居人体感应技术在智能家居中也有着重要的作用。

通过将红外传感器安装在家居设备附近，可以实现自动开关灯光、自动调节温度等智能化操作。

例如，在晚上，当人体靠近红外传感器时，灯光会自动打开，为用户提供舒适的照明环境。

3.3 医疗保健人体感应技术在医疗保健领域中也有一定的应用。

通过将红外传感器安装在床边或患者常去的地方，可以实时监测患者的活动状态。

当患者有异常活动时，可以及时发送警报给医护人员，帮助他们及时处理紧急情况。

4. 方案优势相比于其他人体感应技术，基于红外传感器的人体感应方案具有以下优势：•高灵敏度：红外传感器能够高度敏感地感知到人体的存在和活动状态，具有较高的检测准确性。

人体红外传感器实验报告背景人体红外传感器是一种能够感知人体热辐射的设备，常用于安防系统、自动化控制等领域。

该传感器利用热辐射的特性，通过对红外辐射的检测来判断是否有人体存在。

本实验旨在研究人体红外传感器的工作原理及其应用。

实验目的1.了解人体红外传感器的原理和工作方式；2.掌握人体红外传感器的使用方法；3.分析并验证实际应用场景中的传感器性能。

实验步骤1. 准备材料和设备•人体红外传感器模块•Arduino开发板•杜邦线•电脑2. 搭建电路连接将人体红外传感器模块与Arduino开发板连接，确保接线正确无误。

3. 编写代码使用Arduino IDE编写相应代码，以读取并处理从人体红外传感器模块接收到的信号。

int pirPin = 2; // 将信号引脚连接到Arduino数字引脚2void setup() {Serial.begin(9600); // 初始化串口通信pinMode(pirPin, INPUT); // 设置信号引脚为输入模式}void loop() {int pirValue = digitalRead(pirPin); // 读取信号引脚的电平值if (pirValue == HIGH) {Serial.println("有人靠近");} else {Serial.println("无人靠近");}delay(1000); // 延时1秒}4. 实验观察将完成的电路连接到电脑上，上传代码并运行。

通过串口监视器观察输出结果。

5. 分析实验结果根据实验观察结果，分析人体红外传感器的工作原理和性能。

结果与讨论经过实验观察和分析，我们可以得出以下结论：1.人体红外传感器通过检测人体发出的红外辐射来判断是否有人存在。

2.在实验中，当有人靠近传感器时，传感器会输出高电平信号；当没有人靠近时，输出低电平信号。

3.实际应用中，人体红外传感器常用于安防系统中，可以检测到有无陌生人进入监控区域。

基于人体红外感应的室内照明控制系统设计人体红外感应技术是一种利用人体释放的红外线来实现探测和识别的技术，广泛应用于安防监控、智能家居等领域。

在室内照明控制方面，基于人体红外感应技术的系统设计可以实现智能化的照明管理，提高能源利用效率，提升用户体验。

一、人体红外感应技术原理人体红外感应技术是利用人体释放的红外线作为信号源，通过传感器接收并识别这些红外线信号，从而实现对人体活动的探测和跟踪。

人体红外传感器主要包括红外感应元件、信号处理电路和控制单元三部分。

1. 红外感应元件：红外传感器的核心部件，主要用于接收来自人体的红外辐射信号，通常采用红外探头或红外阵列进行感应。

2. 信号处理电路：负责对接收到的红外信号进行放大、滤波和解调处理，将处理后的信号送入控制单元进行进一步处理。

3. 控制单元：根据信号处理电路传来的信号，控制照明设备的开关、亮度和色温等参数，实现灯光的智能控制。

二、基于人体红外感应的室内照明控制系统设计1. 系统架构设计基于人体红外感应的室内照明控制系统主要由传感器模块、信号处理模块、控制模块和照明设备四部分组成。

传感器模块用于感知人体活动，信号处理模块对传感到的信号进行处理，控制模块根据处理后的信号控制照明设备，实现智能化控制。

2. 系统功能设计(1) 人体活动感应：通过感应模块实时监测环境中的人体活动情况，当检测到有人活动时，传感器模块将发出信号给信号处理模块。

(2) 信号处理：信号处理模块对接收到的信号进行放大、滤波和解调处理，保证信号的稳定性和准确性。

(3) 照明控制：控制模块接收信号处理模块传来的信号，根据不同的情况控制照明设备的开关、亮度和色温等参数，实现智能化的照明管理。

3. 系统性能设计基于人体红外感应的室内照明控制系统在性能方面有以下设计要求：快速响应、高准确性、稳定可靠、低功耗、可靠性强和智能化。

(1) 快速响应：系统对人体活动的监测需要能够快速响应，确保用户的需求得到及时满足。

人体热释放感应开关电路一、设计思想人体能量热释放有一特定波长红外线，由红外传感器检测到这种红外线的变化并予以放大选频处理后，可以推动适当的负载，就可以构成一个人体红外自动开关。

PIR RE200B热释电人体红外传感器能检测到人体移动引起的红外热能之变化并将它转换为电压量。

设计的思想是怎么将此电压量处理，用什么形式去推动负载，构成自动开关。

二、设计目的通过PIR RE200B热释电人体红外传感器及相应的处理信号的集成块构成一自动控制电灯的开关电路。

可以实现以下功能：⏹白天，不管有人无人灯都不会亮；⏹晚上，只要检测到人体信号，灯就会亮（有人灯亮，无人灯灭）；⏹该开关电路应可接到220V的生活用电压，方便安装使用。

三、设计内容（一）、信号处理集成块BISS0001BISS0001是一款具有较高性能的传感信号处理集成电路。

（1）特点如下：1、 CMOS工艺； 2、数模混合； 3、具有独立的高输入阻抗运算放大器； 4、内部的双向鉴幅器可有效抑制干扰；5、内设延迟时间定时器和封锁时间定时器；6、采用16脚DIP封装。

BISSOOO1管脚图（2）管脚说明1 A --可重复触发和不可重复触发选择端。

当A为“1”时，允许重复触发；反之，不可重复触发2 VO-- 控制信号输出端。

由VS的上跳变沿触发，使Vo输出从低电平跳变到高电平时视为有效触发。

在输出延迟时间Tx之外和无VS的上跳变时，Vo保持低电平状态。

3 RR1-- 输出延迟时间Tx的调节端4 RC1--输出延迟时间Tx的调节端5 RC2--触发封锁时间Ti的调节端6 RR2--触发封锁时间Ti的调节端7 VSS--工作电源负端8 VRFI --参考电压及复位输入端。

通常接VDD，当接“0”时可使定时器复位9VCI触发禁止端。

当Vc<VR时禁止触发；当Vc>VR 时允许触发(VR≈0.2VDD)10 IB--运算放大器偏置电流设置端11 VDD--工作电源正端12 2OUTO--第二级运算放大器的输出端13 2IN-I--第二级运算放大器的反相输入端14 1IN+I--第一级运算放大器的同相输入端15 1IN-I--第一级运算放大器的反相输入端16 1OUTO--第一级运算放大器的输出端（3）集成块内部结构图（4）工作原理BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。

程序设计实践人体红外感应灯实验结果分析和总结对于我们程序设计人员来说，这个问题可能比较简单，但是你真正去实过之后就会发现自己不是那么容易掌握了。

因为很多时候由于经验和技术方面的欠缺都无法达到想象中完美的效果，也没有办法准确地描述出实际情况。

通常对于程序设计人员而言，对电子产品非常精通，并且能够快速准确地识别一些简单的电路控制板就已经算得上专家级的水平了。

当然，如今社会飞速发展，新生事物层出不穷，每年大学里新增的课程也越来越丰富。

特别是计算机编程、网络技术等相关知识更是日益受到青睐。

其中红外线遥控器就属于近几年兴起的一种技术，具体什么时间诞生的已经难以考证。

因此，对于这样一门技术我们需要花费足够的时间认真研究，只有了解它的原理，才能使用它顺利地进行一次操作。

首先我们需要明白红外感应的原理：在室内黑暗环境下，如果有移动或者光照变化，红外线传感器接收到红外辐射，会立即向控制电路反馈信号，控制系统据此做出判断和处理。

举例说明，将钥匙挂在脖子上，然后用手拍打，钥匙发出振动信号，这个振动信号就被内置的红外探测装置检测到，通过内部芯片，最终使电路发送指令给电机启动，从而实现开锁。

所以说红外遥控具备的条件是周围必须有红外辐射源，比如夜晚在户外草坪上散步时如果突然听到“嘀”的声音，就是周边环境有了红外辐射源，并且有人拿东西靠近了，这个时候把随身携带的小型红外接收设备（遥控器）放在头顶1-2米的距离，同时距离接收设备5-10厘米左右的范围，基本上就能控制灯光开关了。

接着我们再设计实验，主要分两个阶段：第一阶段，在已经知道红外遥控的原理前提下，采取一切安全措施来防止红外辐射干扰。

选择的材料以纸张为好，因为红外线波长大约是760纳米，而一般纸张吸收了一定量的热量就会变色，而薄的纸张表面温度低，红外线透过率高，颜色显示不清楚，不会影响我们观察。

另外实验人员还需要戴上棉质口罩，遮住双眼，用胶布封闭耳朵，保护敏感的听觉神经，避免噪声的干扰。

热释电人体红外线传感器电子技术课程设计及实训(1)热释电人体红外线传感器电子技术课程设计及实训1. 引言随着技术不断发展，红外传感作为一种非接触式的检测技术得到了广泛应用。

其中，热释电人体红外线传感器作为一种常用的传感器，被广泛应用于安防、灯光控制等领域。

为了培养学生的动手实践能力和创新精神，本文进行了一项关于热释电人体红外线传感器的电子技术课程设计及实训。

2. 课程设计本课程设计旨在让学生了解热释电人体红外线传感器的结构、原理、特点和应用，并让学生在实验中全面掌握传感器的使用。

具体包括以下内容：（1）热释电人体红外线传感器的原理和结构介绍热释电人体红外线传感器的原理和结构，让学生了解传感器的基本工作原理和组成部分。

（2）热释电人体红外线传感器的特点及应用介绍热释电人体红外线传感器的特点和应用，例如在安防、灯光控制等领域的应用。

（3）热释电人体红外线传感器的电路设计根据热释电人体红外线传感器的原理，设计一个简单的电路并进行实验。

让学生了解电路的设计和布局方法，并学会使用示波器、万用表等工具。

（4）热释电人体红外线传感器的信号处理介绍热释电人体红外线传感器的信号处理方法，例如滤波、放大、模数转换等。

让学生了解信号处理的基本流程和方法。

3. 实训内容实训内容主要包括以下内容：（1）热释电人体红外线传感器电路的装配学生将自己设计的电路连接起来，并进行调试。

让学生学会使用电路元件和工具，了解电路的装配方法。

（2）热释电人体红外线传感器信号的测试学生将自己设计的热释电人体红外线传感器连接到示波器上，并进行测试。

让学生了解信号的测试方法和示波器的使用方法。

（3）热释电人体红外线传感器信号处理的实现学生将从传感器中获取的信号进行信号处理，例如进行滤波和放大，让学生了解信号处理的方法和流程。

（4）热释电人体红外线传感器应用的实现学生将热释电人体红外线传感器应用到实际的场景中，例如在安防系统中进行实时监测。

让学生了解传感器的实际应用场景。

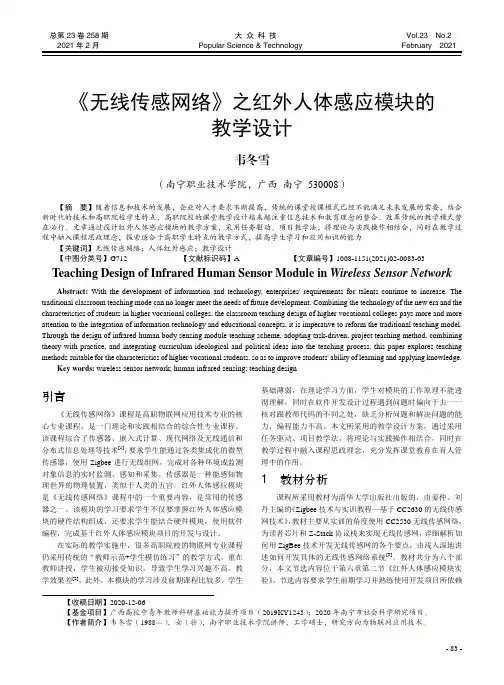

《无线传感网络》之红外人体感应模块的教学设计韦冬雪（南宁职业技术学院，广西南宁530008）【摘要】随着信息和技术的发展，企业对人才要求不断提高，传统的课堂授课模式已经不能满足未来发展的需要，结合新时代的技术和高职院校学生特点，高职院校的课堂教学设计越来越注重信息技术和教育理念的整合，改革传统的教学模式势在必行。

文章通过设计红外人体感应模块的教学方案，采用任务驱动、项目教学法，将理论与实践操作相结合，同时在教学过程中融入课程思政理念，探索适合于高职学生特点的教学方式，提高学生学习和应用知识的能力。

【关键词】无线传感网络；人体红外感应；教学设计【中图分类号】G712 【文献标识码】A【文章编号】1008-1151(2021)02-0083-03 Teaching Design of Infrared Human Sensor Module in Wireless Sensor NetworkAbstract: With the development of information and technology, enterprises' requirements for talents continue to increase. The traditional classroom teaching mode can no longer meet the needs of future development. Combining the technology of the new era and the characteristics of students in higher vocational colleges, the classroom teaching design of higher vocational colleges pays more and more attention to the integration of information technology and educational concepts, it is imperative to reform the traditional teaching model. Through the design of infrared human body sensing module teaching scheme, adopting task-driven, project teaching method, combining theory with practice, and integrating curriculum ideological and political ideas into the teaching process, this paper explores teaching methods suitable for the characteristics of higher vocational students, so as to improve students' ability of learning and applying knowledge.Key words: wireless sensor network; human infrared sensing; teaching design引言《无线传感网络》课程是高职物联网应用技术专业的核心专业课程，是一门理论和实践相结合的综合性专业课程。

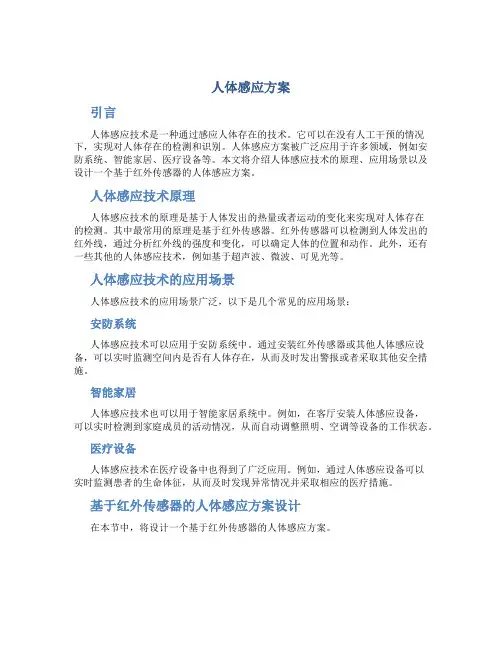

人体感应方案引言人体感应技术是一种通过感应人体存在的技术。

它可以在没有人工干预的情况下，实现对人体存在的检测和识别。

人体感应方案被广泛应用于许多领域，例如安防系统、智能家居、医疗设备等。

本文将介绍人体感应技术的原理、应用场景以及设计一个基于红外传感器的人体感应方案。

人体感应技术原理人体感应技术的原理是基于人体发出的热量或者运动的变化来实现对人体存在的检测。

其中最常用的原理是基于红外传感器。

红外传感器可以检测到人体发出的红外线，通过分析红外线的强度和变化，可以确定人体的位置和动作。

此外，还有一些其他的人体感应技术，例如基于超声波、微波、可见光等。

人体感应技术的应用场景人体感应技术的应用场景广泛，以下是几个常见的应用场景：安防系统人体感应技术可以应用于安防系统中。

通过安装红外传感器或其他人体感应设备，可以实时监测空间内是否有人体存在，从而及时发出警报或者采取其他安全措施。

智能家居人体感应技术也可以用于智能家居系统中。

例如，在客厅安装人体感应设备，可以实时检测到家庭成员的活动情况，从而自动调整照明、空调等设备的工作状态。

医疗设备人体感应技术在医疗设备中也得到了广泛应用。

例如，通过人体感应设备可以实时监测患者的生命体征，从而及时发现异常情况并采取相应的医疗措施。

基于红外传感器的人体感应方案设计在本节中，将设计一个基于红外传感器的人体感应方案。

材料准备设计方案所需的材料有： - 红外传感器模块 - 微控制器（例如Arduino） - 电源电路 - 连接线硬件连接首先，将红外传感器模块和微控制器通过连接线连接起来。

确保电源电路正确连接以提供供电。

软件编程接下来，通过软件编程来实现人体感应的功能。

使用Arduino开发环境或其他相应的软件进行编程。

在编程中，首先要对红外传感器进行初始化设置，然后通过读取红外传感器的输出来判断是否检测到人体的存在。

```cpp #include <IRremote.h>int pirPin = 2; // 红外传感器的引脚void setup() { Serial.begin(9600); pinMode(pirPin, INPUT); }void loop() { int pirState = digitalRead(pirPin);if (pirState == HIGH) { Serial.println(。
