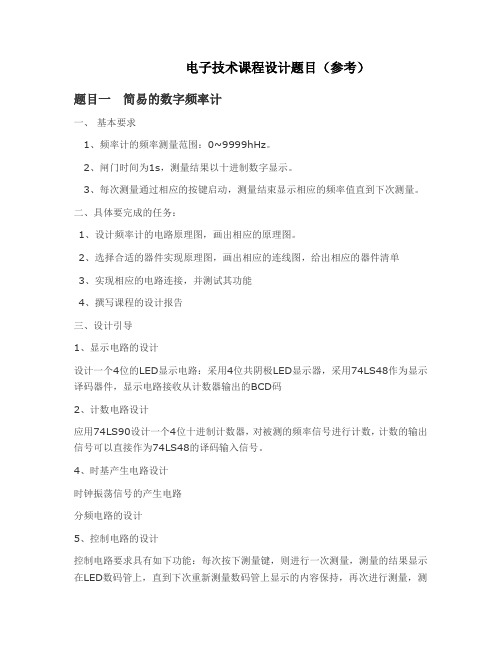

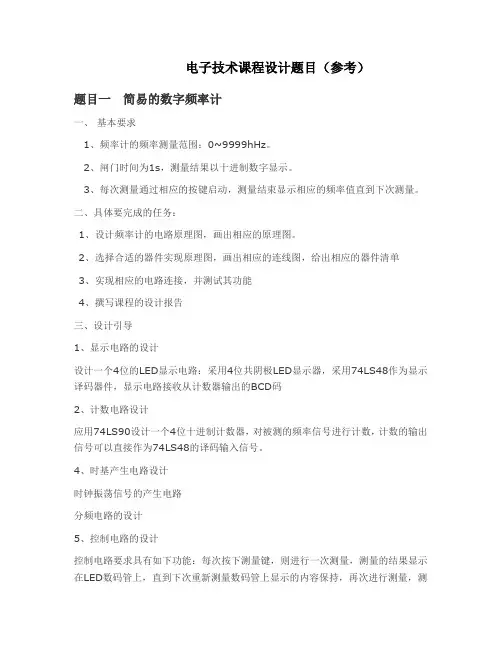

电子技术课程设计题目（参考）题目一简易的数字频率计一、基本要求1、频率计的频率测量范围：0~9999hHz。
2、闸门时间为1s，测量结果以十进制数字显示。
3、每次测量通过相应的按键启动，测量结束显示相应的频率值直到下次测量。
二、具体要完成的任务：1、设计频率计的电路原理图，画出相应的原理图。
2、选择合适的器件实现原理图，画出相应的连线图，给出相应的器件清单3、实现相应的电路连接，并测试其功能4、撰写课程的设计报告三、设计引导1、显示电路的设计设计一个4位的LED显示电路：采用4位共阴极LED显示器，采用74LS48作为显示译码器件，显示电路接收从计数器输出的BCD码2、计数电路设计应用74LS90设计一个4位十进制计数器，对被测的频率信号进行计数，计数的输出信号可以直接作为74LS48的译码输入信号。
4、时基产生电路设计时钟振荡信号的产生电路分频电路的设计5、控制电路的设计控制电路要求具有如下功能：每次按下测量键，则进行一次测量，测量的结果显示在LED数码管上，直到下次重新测量数码管上显示的内容保持，再次进行测量，测量结束显示新的测量结果，测量的闸门时间控制为1S，1S内的计数值即为相应的被测信号的频率值。
6、发挥部分在电路上设置档位控制功能，增加×10、×100两个档位，增加计数器的测量范围。
增加重复测量功能。
题目二十字路口的交通灯控制器电路一、基本要求1、实现十字路口车辆行人的交替放行控制，每次每个方向放行的时间为60S。
2、当某个方向由通行状态转为进行状态时设5S的过渡时间，对应黄灯亮。
3、设置相应的时间显示电路，用以显示通行/禁行的时间。
二、具体要完成的任务：1. 设计交通信号控制器的电路电路原理图，并画出设计的原理图。
2. 选择合适的器件实现原理图，画出相应的连线图，给出相应的元器件清单。
3. 实现相应的电路连接，并测试其功能4. 撰写课程的设计报告题目三电子秒表一、基本要求：1．利用555定时器制作一个频率为50Hz时钟发生装置。
电子测量考试题及答案一、单项选择题（每题2分，共20分）1. 电子测量中，用于测量电压的仪器是什么？A. 万用表B. 示波器C. 频率计D. 信号发生器答案：A2. 在电子测量中，阻抗匹配的概念是指什么？A. 信号源与负载之间的电压匹配B. 信号源与负载之间的电流匹配C. 信号源与负载之间的阻抗相等D. 信号源与负载之间的阻抗不相等答案：C3. 下列哪个不是电子测量中常用的测量参数？A. 电压B. 电流C. 电阻D. 温度答案：D4. 电子测量中，示波器的主要功能是什么？A. 测量电压B. 测量电流C. 显示信号波形D. 测量电阻答案：C5. 频率计用于测量什么参数？A. 电压B. 电流C. 频率D. 电阻答案：C6. 测量电路中的电流时，应使用哪种测量仪器？A. 万用表B. 频率计C. 示波器D. 电流表答案：D7. 在电子测量中，测量电阻最常用的仪器是什么？A. 电压表B. 电流表C. 电阻表D. 示波器答案：C8. 电子测量中，测量信号的相位差通常使用哪种仪器？A. 频率计B. 相位计C. 示波器D. 电阻表答案：B9. 测量电路中的功率时，需要考虑哪些参数？A. 电压和电流B. 电压和电阻C. 电流和电阻D. 电压、电流和电阻答案：A10. 在电子测量中，测量信号的幅度通常使用哪种仪器？A. 频率计B. 相位计C. 示波器D. 功率计答案：C二、多项选择题（每题3分，共15分）1. 以下哪些仪器可以用于测量电压？（）A. 万用表B. 示波器C. 频率计D. 信号发生器答案：A、B2. 电子测量中，阻抗匹配的目的是什么？（）A. 减少信号损失B. 提高信号传输效率C. 增加信号噪声D. 提高测量精度答案：A、B、D3. 以下哪些参数是电子测量中常用的测量参数？（）A. 电压B. 电流C. 电阻D. 功率答案：A、B、C、D4. 示波器的主要功能包括哪些？（）A. 测量电压B. 测量电流C. 显示信号波形D. 测量电阻答案：C5. 频率计可以用于测量哪些参数？（）A. 电压B. 电流C. 频率D. 相位差答案：C三、判断题（每题2分，共10分）1. 电子测量中，万用表不能测量电阻。
电子测量习题及解答电子测量习题及解答（一）一、多项选择题1、按测量的性质分类，测量可分为（b）a时域测量、频域测量、数据域测量、偏差测量b时域测量、频域测量、数据域测量、随机测量C直接测量、间接测量、组合测量、直接测量D直接测量、间接测量、组合测量、随机测量2、用6v量程测量电压，ux=1.38v，则对应的分贝值为（a）a5dbb10dbc15dbd2。
5db3、在下列各测量中，测量条件保持不变的为：(b)a数据域测量b等精度测量c非等精度测量d频域测量4.5V档数字电压表的允许误差（工作误差）为±0.03%±1个字，即（c）a。
电压表的最大绝对误差为5?x??0.03%?(测得值)?1?(v)19995b电压表的绝对误差是？十、0.03%? 1.（五）19995c该电压表在5v档的最大绝对误差为?x??0.03%?(测得值)?1?(v)1999d 5V档电压表的最大绝对误差是？十、0.03%? （测量值）？1（V）5。
电子测量仪器的发展大致经历了模拟仪器、数字仪器、智能仪器和虚拟仪器四个阶段。
B机械仪器、数字仪器、智能仪器和虚拟仪器。
C模拟仪器、电子仪器、智能仪器和虚拟仪器。
D模拟仪表、数字仪表、智能仪表和PC仪表。
1图1.66、高频示波器常用图1.6所示的探头(虚线内部)检测被观测信号，探头里可调电容c 与电阻r并联，与示波器的输入阻抗ri、ci构成补偿式分压器。
由于某种原因，补偿电容c偏低，当输入标准方波信号时，显像管荧光屏上将显示下列哪一种波形（c）上述波形均不正确abcd7.使用示波器观察信号时，以下陈述是正确的：（c）采样示波器可以观察高频信号b取样示波器可以观察高速单次信号c取样示波器可以观察高频周期信号d高频信号只能用高速示波器观察8.使用示波器探头时，以下描述是错误的：（d）a探头类型必须根据测试的具体要求选择。
例如，电阻分压器探头不能用于测量高频或脉冲电路。

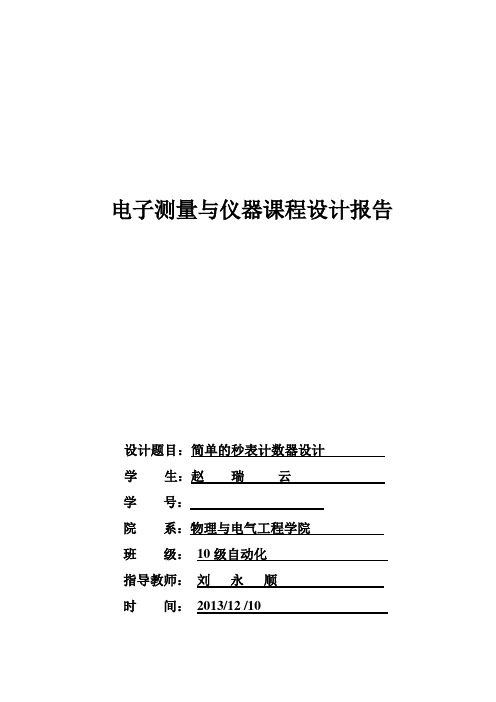

电子测量与仪器课程设计报告设计题目：简单的秒表计数器设计学生：赵瑞云学号：院系：物理与电气工程学院班级：10级自动化指导教师：***时间：2013/12 /10简单的秒表计数器设计（安阳师范学院物理与电气工程学院河南安阳）摘要：本系统采用振荡器、计数器、译码器、显示器组成。
由LED七段数码管来显示译码器所输出的信号。
采用了74LS系列中小规模集成芯片。
其中主体电路完成秒表的基本功能。
关键词：振荡器；计数器；译码器；LED七段数码管1引言在日常生活和工作中，我们常常用到定时控制，如扩印过程中的曝光定时等。
早期常用的一些时间控制单元都使用模拟电路设计制作的，其定时准确性和重复精度都不是很理想，现在基本上都是基于数字技术的新一代产品，随着数字集成电路性能价格比的不断提高，新一代产品的应用也越来越广泛，大可构成复杂的工业过程控制系统，完成复杂的控制功能。
小则可以用于家电控制，甚至可以用于儿童电子玩具。
它功能强大，体积小，质量轻，灵活好用，配以适当的接口芯片，可以构造各种各样、功能各异的微电子产品。
秒表计数器在生活中经常被用到，如：比赛记时，试验及记时等。
2设计任务与要求2.1 基本要求首先要能直接显示秒的计数器，要求六十、十为一计数周期。
然后要求电路主要采用中规模集成电路。
且电路输入电压为+5伏— +10伏。
2.2 方案选择一个基本的秒表电路主要由译码显示器,“秒”，“毫秒”计数器和定时器组成。
干电路系统由秒信号发生器“秒”、“毫秒”计数器、译码器及显示器电路组成。
首先构成一个NE555定时器和分频器产生震荡周期为一秒的标准“秒”脉冲信号，由74LS160采用清零法分别组成六十进制的“秒”计数器、十进制“毫秒”计数器。
清零法适用于有异步置零输入端的集成计数器。
原理是不管输出处于哪种状态，只要在清零输入端加一个有效电平电压，输出会立即从那个状态回到“0000”状态。
清零信号消失后，计数器又可以从“0000”状态开始重新计数。

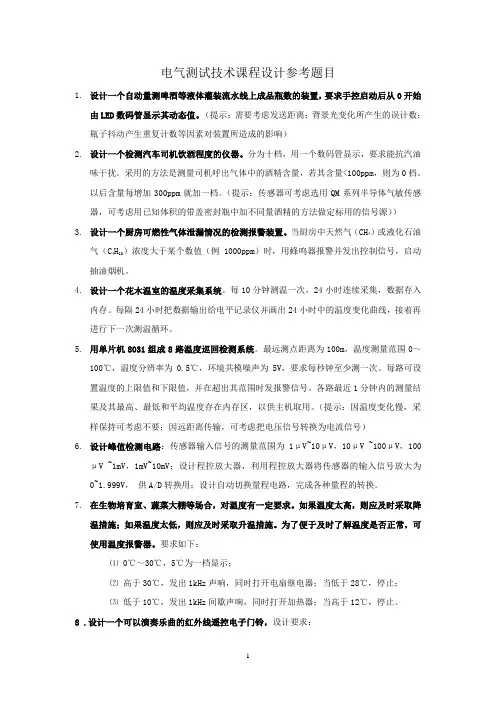

电气测试技术课程设计参考题目1.设计一个自动量测啤酒等液体灌装流水线上成品瓶数的装置，要求手控启动后从0开始由LED数码管显示其动态值。
（提示：需要考虑发送距离；背景光变化所产生的误计数；瓶子抖动产生重复计数等因素对装置所造成的影响）2.设计一个检测汽车司机饮酒程度的仪器。
分为十档，用一个数码管显示，要求能抗汽油味干扰。
采用的方法是测量司机呼出气体中的酒精含量，若其含量<100ppm，则为0档。
以后含量每增加300ppm就加一档。
（提示：传感器可考虑选用QM系列半导体气敏传感器，可考虑用已知体积的带盖密封瓶中加不同量酒精的方法做定标用的信号源））3.设计一个厨房可燃性气体泄漏情况的检测报警装置。
当厨房中天然气（CH4）或液化石油气（C4H10）浓度大于某个数值（例1000ppm）时，用蜂鸣器报警并发出控制信号，启动抽油烟机。
4.设计一个花木温室的温度采集系统。
每10分钟测温一次，24小时连续采集，数据存入内存。
每隔24小时把数据输出给电平记录仪并画出24小时中的温度变化曲线，接着再进行下一次测温循环。
5.用单片机8031组成8路温度巡回检测系统。
最远测点距离为100m，温度测量范围0～100℃，温度分辨率为0.5℃，环境共模噪声为5V，要求每秒钟至少测一次。
每路可设置温度的上限值和下限值，并在超出其范围时发报警信号。
各路最近1分钟内的测量结果及其最高、最低和平均温度存在内存区，以供主机取用。
（提示：因温度变化慢，采样保持可考虑不要；因远距离传输，可考虑把电压信号转换为电流信号）6.设计峰值检测电路：传感器输入信号的测量范围为1μV~10μV，10μV ~100μV，100μV ~1mV，1mV~10mV；设计程控放大器，利用程控放大器将传感器的输入信号放大为0~1.999V，供A/D转换用；设计自动切换量程电路，完成各种量程的转换。
7.在生物培育室、蔬菜大棚等场合，对温度有一定要求。
如果温度太高，则应及时采取降温措施；如果温度太低，则应及时采取升温措施。
电子课程设计报告题目一、教学目标本课程的教学目标是使学生掌握电子学的基本知识，包括电子元件、电路原理和电子设备的使用。
具体来说，知识目标要求学生能够识别和理解常见的电子元件，如电阻、电容、电感等，并了解它们的工作原理和应用。
技能目标要求学生能够使用电子测试仪器，如万用表、示波器等，进行基本的电子测量和调试。
情感态度价值观目标则是培养学生的创新意识和团队合作精神，使他们能够积极参与电子制作和实验活动。
二、教学内容本课程的教学内容主要包括电子学的基本概念、电子元件的工作原理、电路设计和电子设备的应用。
具体来说，我们将从电子学的基本概念开始，介绍电子学的基本原理和电路的基本元素。
然后，我们将详细讲解各种电子元件的性质和功能，如电阻、电容、电感等，并介绍如何使用这些元件来设计电路。
接下来，我们将介绍电路的设计方法和步骤，包括电路图的绘制、元件的选择和电路的调试。
最后，我们将介绍一些常见的电子设备，如电视、电脑等，并解释它们的工作原理和应用。
三、教学方法为了实现教学目标，我们将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法。
首先，我们将通过讲授法向学生传授电子学的基本知识和理论。
然后，我们将通过讨论法鼓励学生提出问题并与同学和老师进行讨论，以加深对知识的理解。
接下来，我们将通过案例分析法让学生分析实际电子设备和电路案例，以培养他们的分析和解决问题的能力。
最后，我们将通过实验法让学生亲自动手进行电子制作和实验，以提高他们的实践能力和创新意识。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备一系列的教学资源。
教材方面，我们将使用《电子学导论》作为主教材，同时辅以《电子元件与应用》等参考书籍。
多媒体资料方面，我们将准备一些电子元件和电路的图片、视频和动画，以帮助学生更直观地理解电子学的基本概念和原理。
实验设备方面，我们将准备一些基本的电子测试仪器和实验设备，如万用表、示波器、电路板等，以供学生进行实验和测量。
考核课程 电子仪器与电子测量 （ 练习卷） 考核方式 闭卷 考核时间 120 分钟一．选择题（每空2分，共20分）1、．在测量结果的评价中，精确度高表示（ C ）A 、系统误差大而随机误差小B 、系统误差小而随机误差大C 、系统误差与随机误差都小D 、系统误差与随机误差都大。
2、国际单位制（SI ）有7个基本单位，它们分别对是：长度单位：米(m)、时间单位：秒(s)、质量单位：千克(kg)、电流单位：安培(A)、热力学温度单位：（ C ）、发光强度单位：（ A ）、物质的量单位：（ B ）。
A 、坎德拉(cd)B 、摩尔(mol)C 、开尔文(K) 3、下列各项中不属于测量基本要素的是 （ C ）A 、被测对象B 、测量仪器系统C 、测量误差D 、测量人员 4、若马利科夫判据成立，则说明测量结构中含有 （ D ） 。
A 、随机误差B 、粗大误差C 、恒值系差D 、 累进性变值系差 5、交流电压V(t)的有效值的表达式为（ A ）。
A 、B 、C 、D 、6、 低频信号发生器中的主振荡器大多采用 RC 式反馈网络，其谐振频率表达式为: （ C ）A 、RC f π20=B 、LC f π210= C 、RC f π210= D 、RCLf π20=7、数字电压表（DVM ）主要由输入电路、A ／D 变换器、逻辑控制电路、计数器（或寄存器）、显示器，以及电源电路等几部分组成，其中（ B ）是数字电压表（DVM ）的核心。
A 、显示器 B 、A ／D 变换器 C 、输入电路 D 、逻辑控制电路 8、在测量结果的评价中，准确度高表示（ B ）A 、随机误差小B 、系统误差小C 、随机误差大D 、系统误差大二．填空题（每空1分，共15分）1、正弦信号源的频率特性指标主要包括频率范围_、频率准确度 和频率稳定度。
2、测量误差通常采用相对 误差和绝对 误差两种表示方法。
3、低频信号发生器常以RC文氏电桥振荡器做主振器，以产生1Hz~1M Hz的正弦信号为主。
电子测量技术试题及解答————————————————————————————————作者：————————————————————————————————日期：电子测量试题及解答一、填空题(每空1分，共25分)1.测量误差就是测量结果与被测量________的差别，通常可以分为_______和_______两种。
2.多次测量中随机误差具有________性、________性和________性。
3.412位DVM测量某仪器两组电源读数分别为5.825V、15.736V，保留三位有效数字分别应为________、________。
4.示波器Y轴前置放大器的输出信号一方面引至触发电路，作为________信号；另一方面经过________引至输出放大器。
5.示波器X轴放大器可能用来放大________信号，也可能用来放大________信号。
6.在示波器中通常用改变________作为“扫描速度”粗调，用改变________作为“扫描速度”微调。
7.所谓触发极性不是指触发信号本身的正负，而是指由它的________或________触发。
8.测量频率时，通用计数器采用的闸门时间越________，测量准确度越高。
9.通用计数器测量周期时，被测信号周期越大，________误差对测周精确度的影响越小。
10.在均值电压表中，检波器对被测电平的平均值产生响应，一般都采用________电路作为检波器。
11.所有电压测量仪器都有一个________问题，对DVM尤为重要。
12.________判据是常用的判别累进性系差的方法。
13.________分配是指分配给各分项的误差彼此相同。
14.当观测两个频率较低的信号时，为避免闪烁可采用双踪显示的________方式。
15.频谱仪的分辨力是指能够分辨的________，它表征了频谱仪能将________紧挨在一起的信号区分开来的能力。
二、改错题(每小题3分，共15分。

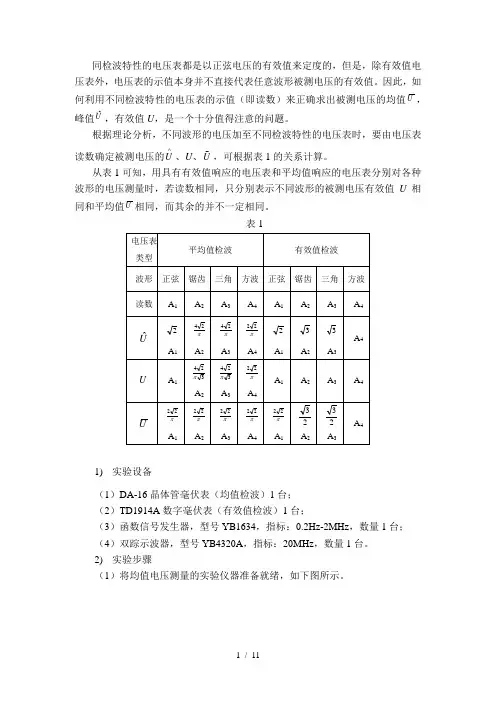

同检波特性的电压表都是以正弦电压的有效值来定度的，但是，除有效值电压表外，电压表的示值本身并不直接代表任意波形被测电压的有效值。
因此，如何利用不同检波特性的电压表的示值（即读数）来正确求出被测电压的均值，峰值，有效值U ，是一个十分值得注意的问题。
根据理论分析，不同波形的电压加至不同检波特性的电压表时，要由电压表读数确定被测电压的∧U 、U 、_U ，可根据表1的关系计算。
从表1可知，用具有有效值响应的电压表和平均值响应的电压表分别对各种波形的电压测量时，若读数相同，只分别表示不同波形的被测电压有效值U 相同和平均值相同，而其余的并不一定相同。
表11) 实验设备（1）DA-16晶体管毫伏表（均值检波）1台； （2）TD1914A 数字毫伏表（有效值检波）1台；（3）函数信号发生器，型号YB1634，指标：0.2Hz-2MHz ，数量1台； （4）双踪示波器，型号YB4320A ，指标：20MHz ，数量1台。
2) 实验步骤（1）将均值电压测量的实验仪器准备就绪，如下图所示。
U U ˆU均值电压测量的实验平台（2）将DA-16晶体管毫伏表置于1V/0db档位，如下图所示。
调节电压表档位（3）将DA-16晶体管毫伏表的输入线短接，如下图所示。
输入线短接（4）将DA-16晶体管毫伏表接通电源，待表针稳定，进行调零，如下图所示。
（5）打开函数信号发生器的电源，选择产生1KHz左右的正弦波信号，如下图所示。
产生正弦波信号（6）将函数信号发生器的信号线与DA-16晶体管毫伏表的输入端相接，如下图所示。
将函数信号发生器与电压表相接（7）调节函数信号发生器的幅度输出，使DA-16的指示为0.7V，如下图所示。
调节信号幅度使电压表指示为0.7V（8）打开示波器的电源，并进行校准，如下图所示。
打开示波器并校准（9）将示波器探头与信号相接，并读出信号峰值，填入表2，如下图所示。
将示波器探头与信号相接并读数（10）由函数信号发生器分别产生三角波、方波，并调节其幅度使电压表指示为0.7V，然后由示波器读出信号峰值，填入表2。
电子测量实验实验考试题目1. 对示波器的CH2进行功能检查，说明应该出现什么结果，对实际出现的结果解释其原因。
（说明：老师会制造干扰，如调节探头或示波器的衰减不匹配、调节探头的补偿不正确等）执行此功能检查来验证示波器是否正常工作。
（1） 按下“电源开关”，打开示波器。
按下“DEFAULT SETUP （默认设置）”按钮，其中“探头选项”默认的衰减设置为“10×”，即示波器将接收到的信号值放大10倍后再显示。
（2） 在探头上将“衰减开关”拨到“10×”，这时探头将检测到的信号缩小10倍后再传给示波器。
将探头连接到示波器的“CH 1”上。
将探头端部和接地线连接到“探头补偿”终端上。
（3） 按下“自动设置”按钮。
几秒钟后可看到屏幕上出现一条峰-峰值为5V 的1kHz 方波。
这表示示波器的CH1通道正常工作，探头正常工作。
执行步骤（3）后，可能得到图2-1-4三种波形中的一种。
图2-1-4 三种补偿状态波形 图2-1-5 对探头进行补偿调节如果是第三种波形，则示波器和探头显示的波形完美，无须再进行其它操作。
如果是前两种，则要如图2-1-5所示调节探头上的“补偿调节旋钮”，使波形变成第三种。
2. 分别用“刻度法”和“自动测量法”读出被测信号的峰-峰值和周期。
（说明：刻度法就是用“波形占的垂直格数*垂直刻度系数”算出峰-峰值，“波形占的水平格数*水平刻度系数”算出周期，“垂直刻度系数”和“水平刻度系数”在屏幕下方显示。
同时注意“探头或示波器的衰减是否匹配”）自动测量法(1) 连接“函数信号发生器”和“示波器”的“CH1”，调节“函数信号发生器”使其产生频率为1kHz ，幅度为1V 的正弦波。
(2)按下示波器的“自动设置”按钮，等屏幕出现稳定的波形后，按下“MEASURE （测量）”按钮。
(3)按下屏幕右侧的第一个“选项按钮”，按下“信源”→“CH1”，“类型”→ “峰-峰值”， 按下“返回”选项按钮，“值”读数将显示测量结果及更新信息。
电子测量习题及解答（四）一、填空题(每空 1 分，共25 分)1.电子测量的内容包括电能量的测量、电子元器件参数的测量、电信号的特性和质量的测量、电路性能的测量、特性曲线的测量五个方面。
2.相对误差定义为绝对误差与真值的比值，通常用百分数表示。
3.电子测量按测量的方法分类为直接测量、间接测量、组合测量三种。
4.为保证在测量80V电压时，误差≤±1%，应选用等于或优于±0.5级的100V量程的电压表。
5.用四位半的DVM 测量15V 的稳压电源电压为15.125V，取四位有效数字时，其值为15.13V6.示波器为保证输入信号波形不失真，在Y 轴输入衰减器中采用RC 分压电路。
7.电子示波器的心脏是阴极射线示波管，它主要由电子枪、偏转系统、荧光屏三部分组成。
8.示波器的“聚焦”旋钮具有调节示波器中第一阳(或A1) 极与第二阳(或A2，或G2) 极之间电压的作用。
9.没有信号输入时，仍有水平扫描线，这时示波器工作在连续扫描状态，若工作在触发扫描状态，则无信号输入时就没有扫描线。
10.电压表的基本组成形式为检波—放大式。
11.电子计数器的测周原理与测频相反，即由被测输入信号控制主门开通，而用晶体振荡信号脉冲进行计数。
二、改错题(每小题3 分，共15 分。
要求在错误处的下方划线，并将正确答案填在括号内)1.双踪示波器中电子开关的转换频率远大于被测信号的频率时，双踪显示工作在“交替”方式( 断续)2.示波器扫描信号频率是被测信号频率的倍时，屏幕上显示的波形向左跑动（右）3.常用电工仪表分为± 0.1、±0.2、±0.5、±1.0、±1.5、±2.5、±4.0 七级(±5.0 )4.扫描发生器是示波器垂直通道中的重要组成部分。
( 水平)5.延迟线是示波器水平通道中的一个重要组成部分。
( 垂直)三、单项选择题(在每小题的四个备选答案中选出一个正确答案，并将其号码填在题干的括号内。
电子测量课程设计报告电子测量课程设计报告电子测量与虚拟仪器课程设计是电子科学与技术学习中非常重要的一个环节，是将理论知识和实践能力相统一的一个环节，是真正锻炼学生能力的一个环节。
下面小编为你整理了电子测量课程设计报告，希望能帮到你！题目：有源高通滤波器的设计一、设计思路有源滤波器是一种由RC和放大电路网络构成的滤波器。
它的特点是各级滤波器的输出阻抗与截止频率fc无关，而且这个输出阻抗可以做得很低，前后级带负载能力更强；前后级之间相互独立地设计、确定各级滤波器的截止频率以及品质因数Q值的RC参数。
滤波器的频率响应主要有五种：1、Butterworth特性2、Bessel 特性3、Chebyshev特性4、椭圆特性。
其中：Butterworth特性最大平坦；Bessel特性滤波器与阶数相同的其它滤波器相比，有最快的相应速度，但截止特性缓慢在截止频率前后形成明显的肩部；Chebyshev特性滤波器在通过区域允许的波动下截止特性具有非常大的倾斜，且各级截止频率不同；椭圆特性滤波器比Chebyshev特性有更加陡峭的衰减特性。
设计采用四阶Butterworth特性滤波器，电路结构简单，参数计算简洁，-80dB衰减。
二参数选择计算fc=20 Khz, fc= 电阻成为放大器的负载，所以下限值约为1k,而且这些电阻会因放大器的偏置电流而产生直流失调电压，由此上限应为几十k左右。
电容C若选的太大，对应的R过小，会不满足要求，C 一般满足大于100pF且小于10nF。
所以选择C=1 nF,对应的R=8.2k。
根据Butterworth特性归一化表表1阶数 2 4 6 8增益G 一级 1.586 1.152 1.068 1.038 二级 2.235 1.586 1.337三级 2.483 1.889四级 2.610 选取R5=62 k,R6=(1.152-1)R5=9.42k 计算R5-R8的阻值如下：R7=20k,R8=(2.235-1)R7=24.7k三元件清单调试部分一、接线调试1、按照原理图接线完毕后，测量各连接点是否开路。
《电子测量技术》课程期末考核试题1、（10分）某单极放大器电压增益的真值A0为100，某次测量时测得的电压增益A=95，求测量的相对误差和分贝误差。
2、（20分）测量电阻R消耗的功率时，可间接测量电阻值R、电阻上的电压V、流过电阻的电流I，然后采用三种方案来计算功率：(1)请给出三种方案；(2)设电阻、电压、电流测量的相对误差分别为γR=±1%, γv=±2%, γI±2.5%,问采用哪种测量方案较好?3、（20分）欲用电子计数器测量一个fX=200Hz的信号频率，采用测频(选闸门时间为1s)和测周(选时标为0.1μs)两种方法。
(1)试比较这两种方法由±1误差所引起的测量误差；（2）从减少±1误差的影响来看，试问fX在什么频率范围内宜采用测频方法，什么范围内宜采用测周方法？4、（15分）利用正弦有效值刻度的均值表测量正弦波、方波和三角波，读数均为1V，试求三种波形信号的有效值分别为多少?5、（15分）已知示波器偏转灵敏度Dy=0.2V/cm，荧光屏有效宽度10cm。
(1)若扫描速度为0.05ms/cm(放“校正”位置)，所观察的波形高度为6div，一个周期的宽度为5div，求被测信号的峰—峰值及频率；(2)若想在屏上显示10个周期该信号的波形，扫描速度应取多大?6、（20分）（1）设计并画出测量电感（采用串联等效电路）的电桥。
（和被测电感相邻两臂分别为R2和R4，标准电容和标准电阻分别为Cs和Rs）（2）写出电桥平衡方程式。
（3）推导出被测元件参数（L、R和Q）的表达式。
参考答案1、解：△A=A-A0=95-100=-5ν=-5%ν［dB］=20lg(1+ν)dB=20lg(1-0.05)dB=0.446dB2、解：(8分)方案1：P=VIνP=νI+νV=±(2.5%+2%)=±4.5%方案2：P=V2/RνP=2νV —νR=±(2×2%+1%)=±5%方案3：P=I2RνP=2νI+νR=±(2×2.5%+1%)=±6%∴选择第一种方案P=VI比较合适。
电子测量课程设计题目题目1.温度对放大电路噪声零漂的影响要求：1)设计并制作一基本放大电路、加热装置和测温电路；2)测量温度对电阻的影响；3)测量温度对放大电路噪声零漂的影响。
4)分析温度对噪声零漂影响的来源（五种以上），如何减小测量误差。
题目2.温度对放大电路增益的影响要求：1)设计并制作一基本放大电路、加热装置和测温电路；2)测量温度对电阻的影响；3)测量温度对放大电路增益的影响。
4)分析温度对增益影响的来源（五种以上），如何减小测量误？是否可以自动补偿？题目3.温度对放大电路共模抑制比的影响要求：1)设计并制作一基本放大电路、加热装置和测温电路；2)测量温度对电阻的影响；3)测量温度对放大电路共模抑制比的影响。
4)分析温度对共模抑制比影响的来源（五种以上），如何减小测量误差？题目4.温度对放大电路带宽的影响要求：1)设计并制作一基本放大电路、加热装置和测温电路；2)测量温度对电阻的影响；3)测量温度对放大电路带宽的影响。
（可用示波器或者其他专用仪器测量）4)分析温度对带宽影响的来源（五种以上），如何减小测量误差？题目5.声卡噪声零漂的测量要求：1)设计声卡噪声零漂的测量方案；2)测试并分析处理数据，得到声卡的噪声零漂；3)分析产生噪声零漂的来源（五种以上），如何减小测量误差。
题目6.声卡的失真度的测量要求：1)设计声卡失真度的测量方案；2)测试并分析处理数据，得到声卡的失真度；3)分析产生失真度的来源（五种以上），如何减小测量误差。
题目7.声卡共模抑制比的测量要求：1)设计声卡共模抑制比的测量方案；2)测试并分析处理数据，得到声卡的共模抑制比；3)分析产生共模抑制比的来源（五种以上），如何减小测量误差。
题目8.数字式环境噪声测量仪器的的设计设计并制作一数字式环境噪声测量仪器，并实现对环境噪声信号的采集、分析与处理，并实现显示。
具体如下要求：1)将10~100分贝，20Hz~20KHz的环境噪声转换成电信号；2)对电信号实现可控放大（1倍、10倍、100倍、1000倍）；3)对信号进行20Hz~20KHz带通滤波（二阶以上）；4)对滤波后的信号进行数据采集；5)对数据分析处理，计算出噪声（电压和电平两种形式），并显示结果。
电子测量技术与仪器课程设计(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--应用科技学院《电子测量课程设计报告》设计题目：精度三位半的电压测量仪专业班级：12级物联网工程2班姓名：祁鹏宇学号：20指导老师：高家宝时间：2014年11月13日~2014年11月25日地点：四教4613实验室一．课程设计题目三位半精度的电压测量仪二．内容摘要数字电压表是常用的测量仪表之一，与同级别的指针式电压表相比较，使用方便，测量更准确，因此广泛使用。
它由模拟电路和数字电路两部分组成，模拟部分包括转换式输入放大器、基准电压源和A/D转换电路。
数字部分包括计数器、译码驱动显示及逻辑控制。
三位半精度直流数字电压表具有以下7大特点：（1）显示清晰直观，读数准确（2）显示位数本设计中显示的位数为3位（3）高准确度（4）分辨率高（5）测量速率快（6）输入阻抗高（7）集成度高，微功耗，新型数字三．设计内容及要求1. 了解双积分式A / D转换器的工作原理2. 熟悉位A / D转换器MC14433的性能及其引脚功能3. 掌握用MC14433构成直流数字电压表的方法4. 设计一个具有三位的十进制数字显示电压表电压表采用CMOS集成电路，整机功耗很低。
四．实验设计清单基准电源（1个） D转换器（1个）译码驱动（1个）共阴极数码管（4个）（ULN2003）（1个） 6.电阻：10K（3个）1K（2个）47K（2个）3K （1个）470K（2个）100Ω（10个）10K的滑动变阻器（2个）7.电容：µF （1个）µF（3个）8.排针若干 9.覆铜板（2个） 10.导线若干 11.电池盒（2个）五．设计方案交流直流U直流数字电压表的核心器件是一个间接型A / D转换器，它首先将输入的模拟电压信号变换成易于准确测量的时间量，然后在这个时间宽度里用计数器计时，计数结果就是正比于输入模拟电压信号的数字量。
电子测量课程设计题目
（1）三位半液晶显示数字电压表
设计内容：设计一块三位半液晶显示数字电压表，要求能测量0~300V交直流输入电压。
设计要求：
利用ICL7106 完成模拟输入到数字输出的转换，并利用LCD 进行结果显示。
当输入为0—300V直流时，利用降压的方法得到0—30mV直流信号，这里要保证信号的线性度。
送入ICL7106中得到相应的显示。
当输入为0~300V交流，采用整流滤波电路，使交流变成直流后再通过运放进行衰减送入7106中。
显示输入信号的有效值。
（2）三位半液晶显示数字直流电流表
设计内容：设计一块三位半液晶显示数字直流电流表，要求能测量0~20A直流电流。
设计要求：
利用ICL7106 完成模拟输入到数字输出的转换。
并利用LCD 进行结果显示。
当输入为0—20A直流电流时，利用分流的方法得到0—75mV直流信号。
送入ICL7106中得到相应的显示。
（3）三位半液晶显示数字交流电流表
设计内容：设计一块三位半液晶显示数字交流电流表，要求能测量0~20A交流电流。
设计要求：
利用ICL7106 完成模拟输入到数字输出的转换。
并利用LCD 进行结果显示。
当输入为0—20A交流电流时，利用感应然后整流的方法得到0—20mA直流信号。
④送入ICL7106中得到相应的显示。
显示输入信号的有效值。
（4）三位半液晶显示数字温度计
设计内容：设计一块三位半液晶显示数字温度计，要求能测量-55~150度的环境温度。
设计要求：
利用ICL7106 完成模拟输入到数字输出的转换。
并利用LCD 进行结果显示。
设计电路完成绝对温度与摄氏温度的转换。
送入ICL7106中得到相应的A/D值并驱动液晶显示。
（5）三位半数码管显示数字温度计
设计内容：设计一块三位半数码管显示数字温度计，要求能测量-55~150度的环境温度。
设计要求：
利用ICL7107 完成模拟输入到数字输出的转换。
并利用数码管进行结果显示。
设计电路完成绝对温度与摄氏温度的转换。
送入ICL7107中得到相应的A/D值并驱动数码管显示。
（6）三位半数码管显示数字压力计
设计内容：设计一块三位半数码管显示数字压力计，要求能测量0~50kPa的压力。
设计要求：
利用ICL7107 完成模拟输入到数字输出的转换。
并利用数码管进行结果显示。
设计电路完成压力信号与电信号的转换。
送入ICL7107中得到相应的A/D值并驱动数码管显示。
（7）三位半液晶显示数字流量计
设计内容：设计一块三位半液晶显示数字流量计，要求能够计脉冲测量流量。
设计要求：
利用ICL7106 完成模拟输入到数字输出的转换。
并利用LCD 进行结果显示。
设计电路完成脉冲信号与模拟信号的转换。
送入ICL7106中得到相应的A/D值并驱动液晶显示。
（8）三位半数码管显示数字流量计
设计内容：设计一块三位半数码管显示数字流量计，要求能够计脉冲测量流量。
设计要求：
利用ICL7107 完成模拟输入到数字输出的转换。
并利用数码管进行结果显示。
设计电路完成脉冲信号与模拟信号的转换。
送入ICL7107中得到相应的A/D值并驱动数码管显示。
（9）锯齿波发生器
设计内容：设计一个锯齿波发生器，要求输出锯齿波
设计要求：锯齿波峰值大于10V。
（10）双脉冲发生器
设计内容：设.计一个双脉冲发生器，要求信号输出短路电流大于20mA。
设计要求：脉冲峰值大于10V。
(注：ICL7106 可用相似器件替换)。
