电喇叭原理

电喇叭的工作原理、故障原因及改进措施【摘要】文章阐述了触点式电喇叭、无触点电喇叭的工作原理，介绍了电喇叭常见故障的排除方法及改进措施。

【关键词】电喇叭；工作原理；触点；触点臂；常见故障；排除方法；改进措施喇叭是汽车信号装置中必不可少的一个零件，电喇叭相对于气动喇叭而言，具有质量小、装配方便、声音悦耳的优点，在汽车上得到了广泛的使用。

一、电喇叭的作用通过发出响声警告行人和过往车辆，以保障行车安全。

二、电喇叭的分类电喇叭分为触点式电喇叭和无触点式电喇叭两种。

三、电喇叭的结构及工作原理（一）触点式电喇叭盆形触点式电喇叭结构如图1所示。

电喇叭初始状态为触点闭合状态，按下电喇叭按钮，电喇叭内部形成通路，电流流向为：蓄电池正极→线圈2→触点7→喇叭按钮10→搭铁→蓄电池负极。

线圈通电产生磁力后，吸动上铁芯及衔铁下移，使膜片下拱，上铁心及下铁心发生撞击，衔铁下移过程中将触点顶开，线圈电路被切断，磁力消失，由于膜片自身有弹性，膜片带动上铁芯及衔铁一起回位，触点又闭合。

于是，线圈中又有电流流过而产生磁力，上铁心和衔铁又被吸下，膜片下拱，上铁心及下铁心发生撞击。

如此循环，膜片因振动发出声音，同时，共鸣板与膜片发生谐振，把声音放大，并使声音变得悦耳。

（二）无触点式电喇叭无触点电喇叭用晶体管代替触点，电路原理图如图2所示。

三极管VT5处于导通状态时，线圈通电产生磁力；三极管VT5处于截止状态时，线圈断电，磁力消失。

VT5导通、截止相当于触点式电喇叭的触点闭合、断开。

按下喇叭按钮的瞬间，VT1导通，VT2、VT3截止，VT4、VT5导通，喇叭线圈通电，产生磁力。

此时，电容C1充电，充电电流流向为：蓄电池正极→R1→R3、R4组成的并联电路→可调电阻R6→R7→电容C1→VT1的c极→VT1的e极→VD2→喇叭按钮→搭铁→蓄电池负极。

C1电容充电使VT2 的b极电压上升，当VT2 b 极电压上升至导通电压时，VT2、VT3导通，VT1、VT4、VT5截止，喇叭线圈断电，磁力消失。

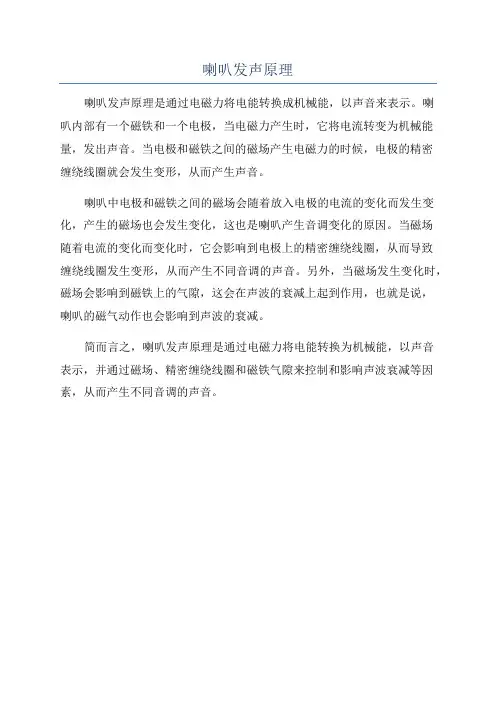

喇叭发声原理
喇叭发声原理是通过电磁力将电能转换成机械能，以声音来表示。

喇
叭内部有一个磁铁和一个电极，当电磁力产生时，它将电流转变为机械能量，发出声音。

当电极和磁铁之间的磁场产生电磁力的时候，电极的精密
缠绕线圈就会发生变形，从而产生声音。

喇叭中电极和磁铁之间的磁场会随着放入电极的电流的变化而发生变化，产生的磁场也会发生变化，这也是喇叭产生音调变化的原因。

当磁场
随着电流的变化而变化时，它会影响到电极上的精密缠绕线圈，从而导致
缠绕线圈发生变形，从而产生不同音调的声音。

另外，当磁场发生变化时，磁场会影响到磁铁上的气隙，这会在声波的衰减上起到作用，也就是说，
喇叭的磁气动作也会影响到声波的衰减。

简而言之，喇叭发声原理是通过电磁力将电能转换为机械能，以声音
表示，并通过磁场、精密缠绕线圈和磁铁气隙来控制和影响声波衰减等因素，从而产生不同音调的声音。

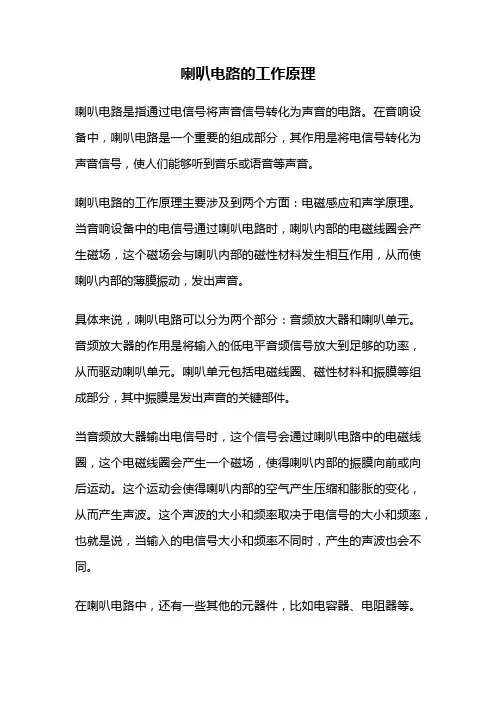

喇叭电路的工作原理
喇叭电路是指通过电信号将声音信号转化为声音的电路。

在音响设备中，喇叭电路是一个重要的组成部分，其作用是将电信号转化为声音信号，使人们能够听到音乐或语音等声音。

喇叭电路的工作原理主要涉及到两个方面：电磁感应和声学原理。

当音响设备中的电信号通过喇叭电路时，喇叭内部的电磁线圈会产生磁场，这个磁场会与喇叭内部的磁性材料发生相互作用，从而使喇叭内部的薄膜振动，发出声音。

具体来说，喇叭电路可以分为两个部分：音频放大器和喇叭单元。

音频放大器的作用是将输入的低电平音频信号放大到足够的功率，从而驱动喇叭单元。

喇叭单元包括电磁线圈、磁性材料和振膜等组成部分，其中振膜是发出声音的关键部件。

当音频放大器输出电信号时，这个信号会通过喇叭电路中的电磁线圈，这个电磁线圈会产生一个磁场，使得喇叭内部的振膜向前或向后运动。

这个运动会使得喇叭内部的空气产生压缩和膨胀的变化，从而产生声波。

这个声波的大小和频率取决于电信号的大小和频率，也就是说，当输入的电信号大小和频率不同时，产生的声波也会不同。

在喇叭电路中，还有一些其他的元器件，比如电容器、电阻器等。

这些元器件的作用是调节电路的阻抗、频率响应等参数，从而保证输出的声音质量和稳定性。

总的来说，喇叭电路的工作原理涉及到电磁感应、声学原理和电路设计等多个方面。

通过科学的设计和优化，可以使得喇叭电路能够产生高质量、稳定的声音信号，为人们带来更好的听觉享受。

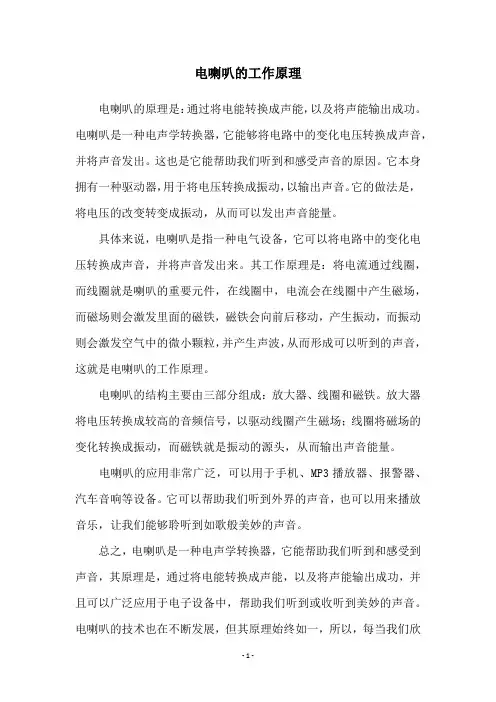

电喇叭的工作原理
电喇叭的原理是：通过将电能转换成声能，以及将声能输出成功。

电喇叭是一种电声学转换器，它能够将电路中的变化电压转换成声音，并将声音发出。

这也是它能帮助我们听到和感受声音的原因。

它本身拥有一种驱动器，用于将电压转换成振动，以输出声音。

它的做法是，将电压的改变转变成振动，从而可以发出声音能量。

具体来说，电喇叭是指一种电气设备，它可以将电路中的变化电压转换成声音，并将声音发出来。

其工作原理是：将电流通过线圈，而线圈就是喇叭的重要元件，在线圈中，电流会在线圈中产生磁场，而磁场则会激发里面的磁铁，磁铁会向前后移动，产生振动，而振动则会激发空气中的微小颗粒，并产生声波，从而形成可以听到的声音，这就是电喇叭的工作原理。

电喇叭的结构主要由三部分组成：放大器、线圈和磁铁。

放大器将电压转换成较高的音频信号，以驱动线圈产生磁场；线圈将磁场的变化转换成振动，而磁铁就是振动的源头，从而输出声音能量。

电喇叭的应用非常广泛，可以用于手机、MP3播放器、报警器、汽车音响等设备。

它可以帮助我们听到外界的声音，也可以用来播放音乐，让我们能够聆听到如歌般美妙的声音。

总之，电喇叭是一种电声学转换器，它能帮助我们听到和感受到声音，其原理是，通过将电能转换成声能，以及将声能输出成功，并且可以广泛应用于电子设备中，帮助我们听到或收听到美妙的声音。

电喇叭的技术也在不断发展，但其原理始终如一，所以，每当我们欣
赏一曲美妙的乐曲时，也要记得感谢电喇叭这个简单但强大的电子元件。

喇叭电路的工作原理喇叭电路是音频信号放大器的一种实现方式，其主要功效是将输入的弱音频信号放大后输出到喇叭上，从而让喇叭发出更大声音。

下面将详细介绍喇叭电路的工作原理。

一、输入信号处理：1.输入端电阻：喇叭电路的输入部分通常会有一个电阻，它的功效是限制输入信号的电流，保护信号源。

2.耦合电容：耦合电容用于将输入信号的直流偏置分隔，防止直流干扰，并将交流信号通过。

3.输入级放大器：输入级放大器将弱的输入信号放大，通常使用晶体管或运放实现。

它的功效是增加输入信号的幅度，为后续放大提供足够的信号。

二、放大器部分：在经过输入信号的处理后，信号会经过一系列放大器级别，逐级放大，直到达到喇叭所需的功率。

1.输出级放大器：输出级放大器通常通过对输入信号施加放大倍数来增加信号的功率。

根据需要，放大器电路可以采用不同的拓扑结构，如晶体管、管子或集成电路等。

输出级放大器的功效是给喇叭提供足够的功率。

2.反馈电路：为了提供更稳定和准确的放大效果，喇叭电路通常还会包含一个反馈电路。

反馈电路将放大后的输出信号与输入信号进行比较，根据差异来动态调整放大因子，以实现更精确的放大效果。

三、驱动喇叭：放大器级别的信号已经足够大，可以驱动喇叭来产生声音。

1.交叉点：交叉点用于将放大器的左右通道信号分别引到喇叭的左右通道。

2.转换器：转换器将电子信号转化为机械运动，从而让喇叭振动。

常见的转换器是电磁式转换器，利用电流通过线圈产生磁场，与带有磁体的振膜相互作用，使其振动。

3.振膜：振膜是喇叭中最重要的组成部分，它是一个质地轻、面积大的薄膜结构，当振膜受到转换器的驱动时，会产生空气压力波动，从而使声音产生。

4.谐振室：谐振室是喇叭的空腔结构，用于放大振动产生的声音。

它的设计与喇叭的类型和特性有关。

综上所述，喇叭电路的工作原理可以概括为：将输入信号经过处理和放大，输出到驱动喇叭的电路中，通过转换器和振膜产生声音。

喇叭电路的设计旨在实现信号的放大和声音的产生。

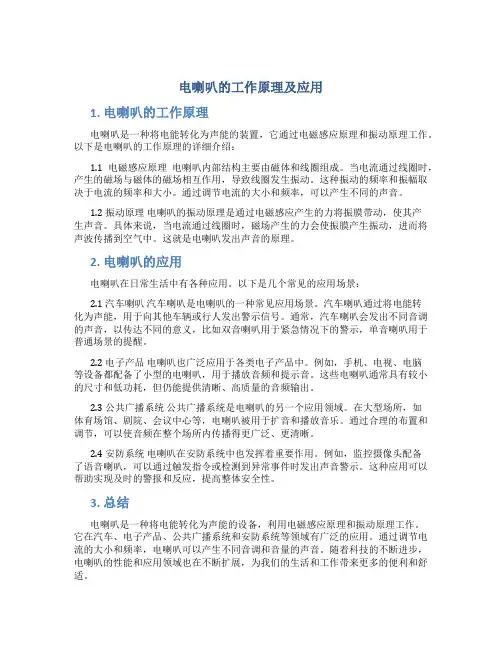

电喇叭的工作原理及应用1. 电喇叭的工作原理电喇叭是一种将电能转化为声能的装置，它通过电磁感应原理和振动原理工作。

以下是电喇叭的工作原理的详细介绍：1.1 电磁感应原理电喇叭内部结构主要由磁体和线圈组成。

当电流通过线圈时，产生的磁场与磁体的磁场相互作用，导致线圈发生振动。

这种振动的频率和振幅取决于电流的频率和大小。

通过调节电流的大小和频率，可以产生不同的声音。

1.2 振动原理电喇叭的振动原理是通过电磁感应产生的力将振膜带动，使其产生声音。

具体来说，当电流通过线圈时，磁场产生的力会使振膜产生振动，进而将声波传播到空气中。

这就是电喇叭发出声音的原理。

2. 电喇叭的应用电喇叭在日常生活中有各种应用。

以下是几个常见的应用场景：2.1 汽车喇叭汽车喇叭是电喇叭的一种常见应用场景。

汽车喇叭通过将电能转化为声能，用于向其他车辆或行人发出警示信号。

通常，汽车喇叭会发出不同音调的声音，以传达不同的意义，比如双音喇叭用于紧急情况下的警示，单音喇叭用于普通场景的提醒。

2.2 电子产品电喇叭也广泛应用于各类电子产品中。

例如，手机、电视、电脑等设备都配备了小型的电喇叭，用于播放音频和提示音。

这些电喇叭通常具有较小的尺寸和低功耗，但仍能提供清晰、高质量的音频输出。

2.3 公共广播系统公共广播系统是电喇叭的另一个应用领域。

在大型场所，如体育场馆、剧院、会议中心等，电喇叭被用于扩音和播放音乐。

通过合理的布置和调节，可以使音频在整个场所内传播得更广泛、更清晰。

2.4 安防系统电喇叭在安防系统中也发挥着重要作用。

例如，监控摄像头配备了语音喇叭，可以通过触发指令或检测到异常事件时发出声音警示。

这种应用可以帮助实现及时的警报和反应，提高整体安全性。

3. 总结电喇叭是一种将电能转化为声能的设备，利用电磁感应原理和振动原理工作。

它在汽车、电子产品、公共广播系统和安防系统等领域有广泛的应用。

通过调节电流的大小和频率，电喇叭可以产生不同音调和音量的声音。

扬声器和扬声器的基本原理喇叭及音箱基本原理扬声器:又称喇叭，是一种将电能转化成声能的器件，根据能量转换的方式，可分为电动式、电磁式、气动式、静电式、离子式和压电式等;按工作频段可分为:高音扬声器、中音扬声器、低音扬声器和全频带扬声器。

一、扬声器的分类(1)电动式扬声器。

在各种类型的扬声器中，运用最多、最广泛的是电动式扬声器，又称动圈式扬声器，它是应用电动原理的电声换能器件，根据法拉第定律，当载流导体通过磁场时，会受到一个电动力，其方向符合弗来明左手定则，力与电流、磁场方向互相垂直，受力大小与电流、导线长度、磁通密度成正比。

当音圈输入交变音频电流时，音圈受到一个交变推动力产生交变运动，带动纸盆振动，反复推动空气而发声。

(2)电磁式扬声器。

在永磁体两极之间有一可动铁心的电磁铁，当电磁铁的线圈中没有电流时，可动铁心受永磁体两磁极相等吸引力的吸引，在中央保持静止;当线圈中有电流流过时，可动铁心被磁化，而成为一条形磁体。

随着电流方向的变化，条形磁体的极性也相应变化，使可动铁心绕支点作旋转运动。

可动铁心的振动由悬臂传到振膜(纸盆)推动空气振动。

这种电磁式扬声器频带窄，音质欠佳，除了一些特殊场合，目前很少使用。

(3)静电扬声器。

利用加到电容器极板上的静电力而工作的扬声器，因正负极相向而成电容器状，所以又称为“电容扬声器”。

(4)压电扬声器。

利用压电材料的逆压电效应而工作的扬声器称为压电扬声器。

(5)离子扬声器。

在一般的状态下，空气的分子是中性的、不带电。

但经过高压放电后就成为带电的粒子，这种现象称游离化。

把游离化的空气利用音频电压振动，则产生声波，这就是离子扬声器的原理。

(6)气流调制扬声器，又称气流扬声器。

它是利用压缩空气作能源，利用音频电流调制气流发声的扬声器。

它的输出功率可达数千到上万声瓦。

效率约为15%。

气流扬声器主要用做高强度噪声环境试验的声源或远距离广播和对近海船只预报雾警及其他报警项目，作用距离可达10km，其频率范围可达100Hz~10kHz，声压级可达165dB~175dB。
