《电路与电子技术》实验报告 戴维南定理的验证

电路实验戴维南定理实验报告一、实验目的本次电路实验的主要目的是掌握戴维南定理的基本原理和应用方法，并通过实验验证戴维南定理的正确性。

二、实验原理戴维南定理是电路分析中常用的一种方法，它可以将复杂的电路简化为一个等效电路，从而方便我们进行计算和分析。

其基本原理可以概括为：在任意一个电路中，任意两个节点之间可以看作是一个内阻为Ri，电压为Vi的电源与一个等效电阻为Re的负载相连。

其中，Ri称为内部电阻，Vi称为内部电压，Re称为等效电阻。

根据戴维南定理，我们可以将一个复杂的电路简化成一个等效电路，在计算和分析时更加方便。

具体来说，在使用戴维南定理求解某个节点处的电流或者电压时，我们可以先将该节点与其他节点分离开来，并将其看作是一个独立的子回路。

然后，在该子回路中找到两个节点，并计算它们之间的等效内部阻抗和等效内部电压。

最后，在整个原始回路中用等效内部阻抗和等效内部电压代替该子回路。

三、实验器材1.数字万用表2.直流稳压电源3.电阻箱4.导线等。

四、实验步骤1.搭建电路：按照实验要求，搭建好所需的电路。

2.测试内部电阻：将数字万用表设置为电阻档位，分别测量各个元件的内部电阻，并记录下来。

3.测量内部电压：将数字万用表设置为电压档位，分别测量各个元件的内部电压，并记录下来。

4.计算等效内部阻抗和等效内部电压：根据测量结果，计算出该子回路中的等效内部阻抗和等效内部电压。

5.应用戴维南定理：在整个原始回路中用等效内部阻抗和等效内部电压代替该子回路，并应用戴维南定理进行计算和分析。

6.验证戴维南定理：通过比较实验结果和计算结果，验证戴维南定理的正确性。

五、实验结果与分析在本次实验中，我们搭建了一个简单的电路，并使用戴维南定理进行了计算和分析。

通过测量各个元件的内部电阻和内部电压，并根据戴维南定理计算出等效内部阻抗和等效内部电压，我们成功地将该电路简化为一个等效电路。

最终，通过比较实验结果和计算结果，我们验证了戴维南定理的正确性。

实验1 戴维南定理一、实验目的1.深刻理解和掌握戴维南定理。

2.掌握测量等效电路参数的方法。

3.初步掌握用Multisim软件绘制电路原理图。

4.初步掌握Multisim软件中的Multimeter、V oltmeter、等仪表的使用以及DC Operating Point、Parameter Sweep等SPICE仿真分析法。

5.掌握电路板的焊接技术及直流电源、万用表等仪器仪表的使用。

6.掌握origin绘图软件的使用。

二、实验原理戴维南定理：任何线性有源（独立源、受控源）一端口网络对外电路来说，都可以用一个电压源Us与电阻R0 串联的等效电路替换。

其中电压源US大小就是有源二端电路的开路电压UOC；电阻RO大小是有源二端电路除去电源的等效电阻RO 。

三、实验器材与仪器计算机一台；通用电路板一块；万用表两只；直流稳压电源两只；电阻若干四、实验方法1.比较测量法首先测量原电路的外特性，再测量等效电路的外特性。

最后比较两者是否一致。

2.等效参数的获取等效电压Uoc:直接测量被测电路的开路电压。

等效电阻Ro：将电路中所有独立电压源短路，所有电流源开路，用万用表电阻档测量。

3.测量点个数及间距的选取（测量点个数及间距的选取，与测量特性和形状有关。

对于直线特性，应使测量间距尽量平均，对于非线性的特性应在变化陡峭处多测一些。

且一般选取10个点以上）本实验均匀选取。

且应该先选取最大最小值然后均匀选取。

4.电路的外特性测量方法在输出端口上改变R7的大小，测量端口电压和电流。

实验电路图五、实验内容与数据记录1.测量电阻的实际值。

填入下表。

器件R1 R2 R3 R11 R22 R33阻值（Ω） 1.8K 220.5K 270K 2.23K 270K 330K2.Multisim仿真<1>创建电路：从元件库中选取所需电压源、电阻，创建仿真电路，同时接入万用表。

<2>用万用表测量端口的开路电压和短路电流，并计算等效电阻。

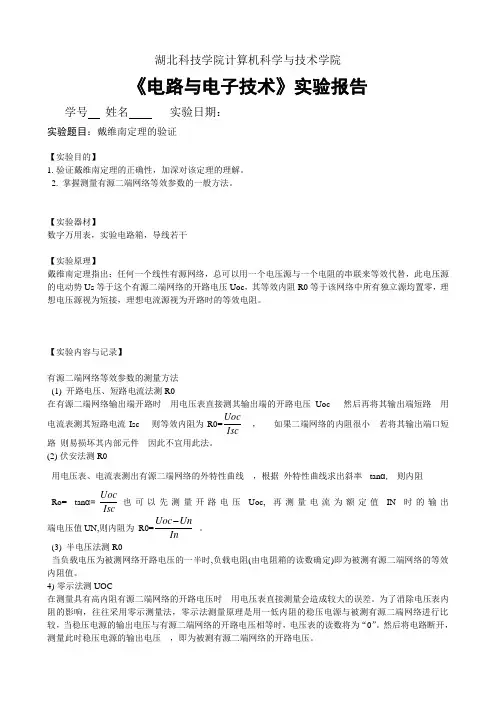

湖北科技学院计算机科学与技术学院《电路与电子技术》实验报告学号 姓名 实验日期：实验题目：戴维南定理的验证【实验目的】1. 验证戴维南定理的正确性，加深对该定理的理解。

2. 掌握测量有源二端网络等效参数的一般方法。

【实验器材】数字万用表，实验电路箱，导线若干【实验原理】戴维南定理指出：任何一个线性有源网络，总可以用一个电压源与一个电阻的串联来等效代替，此电压源的电动势Us 等于这个有源二端网络的开路电压Uoc ，其等效内阻R0等于该网络中所有独立源均置零，理想电压源视为短接，理想电流源视为开路时的等效电阻。

【实验内容与记录】有源二端网络等效参数的测量方法 (1) 开路电压、短路电流法测R0在有源二端网络输出端开路时用电压表直接测其输出端的开路电压Uoc 然后再将其输出端短路用电流表测其短路电流Isc则等效内阻为R0=IscUoc， 如果二端网络的内阻很小若将其输出端口短路 则易损坏其内部元件因此不宜用此法。

(2) 伏安法测R0用电压表、电流表测出有源二端网络的外特性曲线，根据 外特性曲线求出斜率tan α,则内阻Ro= tan α=IscUoc也可以先测量开路电压Uoc, 再测量电流为额定值IN 时的输出 端电压值UN,则内阻为 R0=InUnUoc 。

(3) 半电压法测R0当负载电压为被测网络开路电压的一半时,负载电阻(由电阻箱的读数确定)即为被测有源二端网络的等效内阻值。

4) 零示法测UOC在测量具有高内阻有源二端网络的开路电压时用电压表直接测量会造成较大的误差。

为了消除电压表内阻的影响，往往采用零示测量法，零示法测量原理是用一低内阻的稳压电源与被测有源二端网络进行比 较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”。

然后将电路断开，测量此时稳压电源的输出电压，即为被测有源二端网络的开路电压。

1.用开路电压、短路电流法测定戴维南等效电路的Uoc、R0和诺顿等效电路的ISC、R0。

戴维南定理实验报告篇一：验证戴维南定理实验报告一、实验目的1. 验证戴维南定理和诺顿定理的正确性，加深对该定理的理解。

2. 掌握测量有源二端网络等效参数的一般方法。

二、原理说明1. 任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。

戴维南定理指出：任何一个线性有源网络，总可以用一个电压源与一个电阻的串联来等效代替，此电压源的电动势Us等于这个有源二端网络的开路电压Uoc，其等效内阻R0等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。

诺顿定理指出：任何一个线性有源网络，总可以用一个电流源与一个电阻的并联组合来等效代替，此电流源的电流Is等于这个有源二端网络的短路电流ISC，其等效内阻R0定义同戴维南定理。

Uoc（Us）和R0或者ISC（IS）和R0称为有源二端网络的等效参数。

2. 有源二端网络等效参数的测量方法 (1) 开路电压、短路电流法测R0在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压Uoc，然后再将其输出端短路，用电流表测其短路电流Isc，则等效内阻为如果二端网络的内阻很小，若将其输出端口短路则易损坏其内部元件，因此不宜用此法。

(2) 伏安法测R0用电压表、电流表测出有源二端网络的外特性曲线，如图3-1所示。

根据外特性曲线求出斜率tgφ，则内阻图3-1也可以先测量开路电压Uoc，再测量电流为额定值IN时的输出端电压值UN，则内阻为(3) 半电压法测R0 如图3-2所示，当负载电压为被测网络开路电压的一半时，负载电阻（由电阻箱的读数确定）即为被测有源二端网络的等效内阻值。

图3-2 (4) 零示法测UOC在测量具有高内阻有源二端网络的开路电压时，用电压表直接测量会造成较大的误差。

为了消除电压表内阻的影响，往往采用零示测量法，如图3-3所示。

零示法测量原理是用一低阻的稳压电源与被测有源二端网络进行比较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”。

戴维南定理实验报告一、实验目的1、验证戴维南定理2、测定线性有源一端口网络的外特性和戴维南等效电路的外特性。

二、实验原理戴维南定理指出：任何一个线性有源一端口网络，对于外电路而言，总可以用一个理想电压源和电阻的串联形式来代替，理想电压源的电玉等于原一端口的开路电压Uoc，其电阻(又称等效内阻)等于网络中所有独立源置零时的入端等效电阻Req，见图4-1。

图4- 1 图4- 21、开路电压的测量方法方法一：直接测量法。

当有源二端网络的等效内阻Req与电压表的内阻Rv?相比可以忽略不计时，可以直接用电压表测量开路电压。

方法二：补偿法。

其测量电路如图4-2所示，E为高精度的标准电压源，R为标准分压电阻箱，G为高灵敏度的检流计。

调节电阻箱的分压比，c、d两端的电压随之改变，当Ucd=Uab时，流过检流计G的电流为零，因此Uab=Ucd =[R2/(R1+ R2)]E=KE式中 K= R2/(R1+ R2) 为电阻箱的分压比。

根据标准电压E 和分压比Κ就可求得开路电压Uab,因为电路平衡时IG= 0，不消耗电能，所以此法测量精度较高。

2、等效电阻Req的测量方法对于已知的线性有源一端口网络，其入端等效电Req可以从原网络计算得出，也可以通过实验测出，下面介绍几种测量方法：方法一：将有源二端网络中的独立源都去掉，在ab端外加一已知电压U，测量一端口的总电流I总则等效电阻Req= U/I总实际的电压源和电流源具有一定的内阻，它并不能与电源本身分开，因此在去掉电源的同时，也把电源的内阻去掉了，无法将电源内阻保留下来，这将影响测量精度，因而这种方法只适用于电压源内阻较小和电流源内阻较大的情况。

方法二：测量ab端的开路电压Uoc及短路电流Isc则等效电阻Req= Uoc/Isc这种方法适用于ab端等效电阻Req较大，而短路电流不超过额定值的情形，否则有损坏电源的危险。

图4 – 3 图 4-4方法三：两次电压测量法测量电路如图4-3所示，第一次测量ab端的开路Uoc，第二次在ab端接一已知电阻RL(负载电阻)，测量此时a、b端的负载电压U，则a、b端的等效电阻Req为：Req =[(Uoc/ U)-1]RL第三种方法克服了第一和第二种方法的缺点和局限性，在实际测量中常被采用。

第1篇一、实验目的1. 深入理解并掌握戴维南定理的基本原理。

2. 通过实验验证戴维南定理的正确性。

3. 学习并掌握测量线性有源一端口网络等效电路参数的方法。

4. 提高使用Multisim软件进行电路仿真和分析的能力。

二、实验原理戴维南定理指出：任何一个线性有源一端口网络，对于外电路而言，都可以用一个理想电压源和电阻的串联形式来等效代替。

理想电压源的电压等于原一端口网络的开路电压Uoc，其电阻（又称等效内阻）等于网络中所有独立源置零时的入端等效电阻Req。

三、实验仪器与材料1. Multisim软件2. 电路仿真实验板3. 直流稳压电源4. 电压表5. 电流表6. 可调电阻7. 连接线四、实验步骤1. 搭建实验电路根据实验原理，搭建如图1所示的实验电路。

电路包括一个线性有源一端口网络、电压表、电流表和可调电阻。

图1 实验电路图2. 测量开路电压Uoc断开可调电阻，用电压表测量一端口网络的开路电压Uoc。

3. 测量等效内阻Req将可调电阻接入电路，调节其阻值，记录不同阻值下的电压和电流值。

根据公式Req = Uoc / I，计算等效内阻Req。

4. 搭建等效电路根据戴维南定理，搭建等效电路，如图2所示。

其中，理想电压源的电压等于Uoc，等效内阻为Req。

图2 等效电路图5. 测量等效电路的外特性在等效电路中，接入电压表和电流表，调节可调电阻的阻值，记录不同阻值下的电压和电流值。

6. 比较实验结果比较原电路和等效电路的实验结果，验证戴维南定理的正确性。

五、实验结果与分析1. 测量数据表1 实验数据| 阻值RΩ | 电压V | 电流A | ReqΩ || ------ | ----- | ----- | ---- || 10 | 2.5 | 0.25 | 10 || 20 | 1.25 | 0.125 | 10 || 30 | 0.833 | 0.083 | 10 |2. 分析从实验数据可以看出，随着负载电阻的增大，原电路和等效电路的电压和电流值逐渐接近。

验证戴维南定理实验报告(总6页)
（一）戴维南定理
戴维南定理是拉普拉斯变换的其中一个重要的定理，是现代电学的重要理论基础。

它
指出：若一个函数在定义域內正则，负则在其反函数上正则，零则在其反函数上零，那么
在拉普拉斯变换上，这个函数一定有复数和零常数相乘的形式，这称为戴维南定理。

（二）实验背景
本实验主要目的是希望验证戴维南定理，在理论上给出一个公式，在实验室中实际动
手让人们更好地理解，更好地深入戴维南定理。

实验所使用仪器包括数字处理仪器、函数
发生器、示波器和电路板等。

（三）实验步骤
1. 将函数发生器通过示波器调节出三波形：方波、三角波、抛物线波，并调节出一
定的频率。

2. 使用数字处理仪器（比如MATLAB）将函数发生器中调节出来的三种波形信号，分
别进行傅立叶变换和拉普拉斯变换，计算出三个信号的傅立叶变换结果后的图形，得出拉
普拉斯变换结果后的图形。

3. 根据拉普拉斯变换结果，计算三种信号的谐波丰度，当三种信号的拉普拉斯变换
都出现零时，就会得出戴维南定理的结果。

（五）总结
戴维南定理实验验证了戴维南定理的正确性，在实验室中实际动手证明了其真实可信，使我们对定理有更加深刻的理解。

本次实验在设备和实验程序等方面都有所改进，给我们
和以后的学习者带来了更大的启发，也为我们在今后的学习工作中提供了更有力的理论支持。

一、实验目的1. 深刻理解和掌握戴维南定理的基本原理。

2. 通过实验验证戴维南定理的正确性。

3. 掌握用Multisim软件进行电路仿真和测量等效电路参数的方法。

4. 熟悉电路板的焊接技术以及直流电源、万用表等仪器仪表的使用。

二、实验原理戴维南定理指出：任何一个线性有源一端口网络，对于外电路而言，总可以用一个理想电压源和电阻的串联形式来代替，理想电压源的电压等于原一端口网络的开路电压Uoc，其电阻（又称等效内阻）等于网络中所有独立源置零时的入端等效电阻Req。

三、实验器材1. Multisim软件2. 直流电源3. 电阻4. 电压表5. 电流表6. 电路板7. 焊接工具四、实验步骤1. 搭建电路：根据实验电路图，在Multisim软件中搭建实验电路，并连接好相应的仪器仪表。

2. 计算等效电压和等效电阻：根据戴维南定理，计算等效电压VUS和等效电阻Req。

3. 软件仿真：- 在Multisim软件上绘制实验电路，如图1所示。

- 测试负载短路时的短路电流和负载开路时的开路电压。

- 调节负载，观察电路输出电压和电流的变化。

4. 实验板测试：- 在实验板上搭建实验电路，并连接好相应的仪器仪表。

- 测试负载短路时的短路电流和负载开路时的开路电压。

- 调节负载，观察电路输出电压和电流的变化。

5. 结果分析：- 比较软件仿真和实验板测试的结果，分析误差产生的原因。

- 验证戴维南定理的正确性。

五、实验结果与分析1. 等效电压和等效电阻的计算：- 等效电压VUS = (R3//R33) / ((R1//R11)(R3//R33)) = 2.613 V- 等效电阻Req = ((R1//R3)R2) // ((R11//R33)R22) = 250.355 Ω2. 软件仿真和实验板测试结果：- 软件仿真和实验板测试得到的短路电流和开路电压基本一致，说明戴维南定理在实验中得到了验证。

3. 误差分析：- 误差产生的主要原因包括：Multisim软件仿真与实际电路的差异、实验板搭建过程中可能存在的焊接误差、测量仪器的精度等。

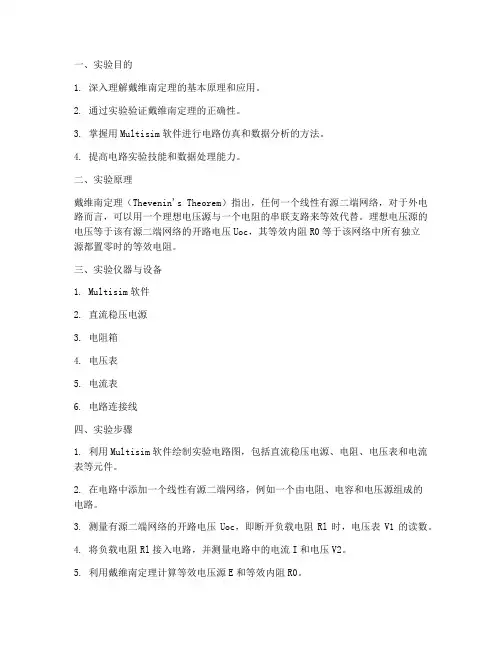

一、实验目的1. 深入理解戴维南定理的基本原理和应用。

2. 通过实验验证戴维南定理的正确性。

3. 掌握用Multisim软件进行电路仿真和数据分析的方法。

4. 提高电路实验技能和数据处理能力。

二、实验原理戴维南定理（Thevenin's Theorem）指出，任何一个线性有源二端网络，对于外电路而言，可以用一个理想电压源与一个电阻的串联支路来等效代替。

理想电压源的电压等于该有源二端网络的开路电压Uoc，其等效内阻R0等于该网络中所有独立源都置零时的等效电阻。

三、实验仪器与设备1. Multisim软件2. 直流稳压电源3. 电阻箱4. 电压表5. 电流表6. 电路连接线四、实验步骤1. 利用Multisim软件绘制实验电路图，包括直流稳压电源、电阻、电压表和电流表等元件。

2. 在电路中添加一个线性有源二端网络，例如一个由电阻、电容和电压源组成的电路。

3. 测量有源二端网络的开路电压Uoc，即断开负载电阻Rl时，电压表V1的读数。

4. 将负载电阻Rl接入电路，并测量电路中的电流I和电压V2。

5. 利用戴维南定理计算等效电压源E和等效内阻R0。

6. 将等效电压源E与等效内阻R0串联，形成一个戴维南等效电路。

7. 在戴维南等效电路中接入负载电阻Rl，测量电路中的电流I'和电压V2'。

8. 比较实际电路和戴维南等效电路的电流和电压，验证戴维南定理的正确性。

五、实验数据与结果1. 有源二端网络的开路电压Uoc：2.5V2. 负载电阻Rl：1kΩ3. 实际电路中的电流I：1.2mA，电压V2：2.4V4. 戴维南等效电路中的电流I'：1.1mA，电压V2'：2.2V六、实验分析通过实验数据可以看出，实际电路和戴维南等效电路的电流和电压存在一定的误差。

这可能是由于以下原因：1. 电路元件的精度和温度系数的影响。

2. 电压表和电流表的测量误差。

3. Multisim软件仿真与实际电路的差异。

一、实验目的1. 验证戴维南定理的正确性，加深对该定理的理解。

2. 掌握测量线性有源一端口网络的等效电路参数的方法。

3. 培养实验操作技能和数据处理能力。

二、实验原理戴维南定理指出：任何一个线性有源一端口网络，对于外电路而言，总可以用一个电压源与一个电阻的串联来等效代替。

此电压源的电动势等于该有源一端口网络的开路电压Uoc，其等效内阻R0等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。

实验步骤如下：1. 构建戴维南等效电路，包括电压源、电阻和待测网络。

2. 测量待测网络的开路电压Uoc。

3. 将待测网络中的独立源置零，测量等效内阻R0。

4. 将戴维南等效电路与待测网络进行连接，测量电路的输入电压和电流。

5. 比较实验数据与理论计算值，验证戴维南定理的正确性。

三、实验仪器与设备1. 电路实验箱2. 万用表3. 数字多用表4. 电阻箱5. 电流表6. 电压表7. 滑动变阻器8. 电源9. 待测网络四、实验步骤1. 构建戴维南等效电路，包括电压源、电阻和待测网络。

2. 测量待测网络的开路电压Uoc，使用电压表测量待测网络两端的开路电压，记录数据。

3. 将待测网络中的独立源置零，使用电阻箱将独立源替换为一个等效电阻，调节电阻箱的阻值，使电路达到稳态，测量电路的输入电压Uin，记录数据。

4. 计算等效内阻R0，R0 = Uin / Iin，其中Iin为通过待测网络的电流。

5. 将戴维南等效电路与待测网络进行连接，测量电路的输入电压和电流，使用万用表测量电路的输入电压和电流，记录数据。

6. 比较实验数据与理论计算值，验证戴维南定理的正确性。

五、实验数据与处理1. 待测网络的开路电压Uoc为：X（记录实验数据）2. 等效内阻R0为：Y（记录实验数据）3. 戴维南等效电路与待测网络连接后的输入电压Uin为：Z（记录实验数据）4. 通过待测网络的电流Iin为：W（记录实验数据）六、实验结果与分析1. 比较实验数据与理论计算值，分析戴维南定理的正确性。

一、实验目的1. 深入理解和掌握戴维南定理的基本概念和原理。

2. 通过实验验证戴维南定理的正确性。

3. 学会使用Multisim软件进行电路仿真和分析。

4. 掌握电路参数的测量方法。

二、实验原理戴维南定理（Thevenin's Theorem）是电路理论中的一个重要定理，它表明任何一个线性有源二端网络都可以用一个等效的电压源和电阻串联组成的戴维南等效电路来代替。

其中，等效电压源的电压等于该二端网络的开路电压，等效电阻等于该二端网络中所有独立源置零时的等效电阻。

三、实验器材1. Multisim软件2. 直流稳压电源3. 万用表4. 电阻、电容、电感等电子元件5. 连接导线四、实验步骤1. 使用Multisim软件绘制实验电路图，包括电源、电阻、电容、电感等元件。

2. 根据实验电路图，设置电路参数，包括电源电压、电阻阻值等。

3. 在Multisim软件中运行仿真，观察电路输出结果。

4. 改变电路参数，观察电路输出结果的变化，验证戴维南定理的正确性。

5. 使用万用表测量实际电路的输出电压和电流，与仿真结果进行对比分析。

五、实验结果与分析1. 在Multisim软件中，设置电源电压为10V，电阻R1为2Ω，R2为3Ω，电容C 为1μF，电感L为1mH。

运行仿真，观察电路输出结果。

- 仿真结果显示，电路输出电压约为8.6V，电流约为2.8A。

- 通过计算，得到等效电压源的电压为8.6V，等效电阻为2Ω。

2. 改变电阻R1的阻值为4Ω，观察电路输出结果的变化。

- 仿真结果显示，电路输出电压约为6.9V，电流约为1.7A。

- 通过计算，得到等效电压源的电压为6.9V，等效电阻为2Ω。

3. 使用万用表测量实际电路的输出电压和电流，与仿真结果进行对比分析。

- 实际测量结果显示，电路输出电压约为8.5V，电流约为2.7A。

- 与仿真结果基本一致，验证了戴维南定理的正确性。

六、实验结论1. 通过实验验证了戴维南定理的正确性，表明线性有源二端网络可以用等效电压源和电阻串联组成的戴维南等效电路来代替。

竭诚为您提供优质文档/双击可除戴维南定理的验证实验报告篇一：戴维南定理实验报告戴维南定理实验报告一、实验目的1.深刻理解和掌握戴维南定理。

2.掌握和测量等效电路参数的方法。

3.初步掌握用multisim软件绘制电路原理图。

4.初步掌握multisim软件中的multmeter,Voltmeter,Ammeter等仪表的使用以及Dc operatingpoint，parameter等spIce仿真分析方法。

5.掌握电路板的焊接技术以及直流电源、万用表等仪器仪表的使用。

6.初步掌握origin绘图软件的使用。

二、实验原理一个含独立源，线性电阻和受控源的一端口网络，对外电路来说，可以用一个电压源和电阻的串联组合等效置换、其等效电压源的电压等于该一端口网络的开路电压，其等效电阻等于将该一端口网络中所有独立源都置为零后的的输入电阻，这一定理称为戴维南定理。

如图2.1.1三、实验方法1．比较测量法戴维南定理是一个等效定理，因此想办法验证等效前后对其他电路的影响是否一致，即等效前后的外特性是否一致。

整个实验过程首先测量原电路的外特性，再测量等效电路的外特性。

最后进行比较两者是否一致。

等效电路中等效参数的获取，可通过测量得到，并同根据电路结构所推导计算出的结果想比较。

实验中期间的参数应使用实际测量值，实际值和器件的标称值是有差别的。

所有的理论计算应基于器件的实际值。

2．等效参数的获取等效电压uoc:直接测量被测电路的开路电压，该电压就是等效电压。

等效电阻Ro：将电路中所有电压源短路，所有电流源开路，使用万用表电阻档测量。

本实验采用下图的实验电路。

3．电路的外特性测量方法在输出端口上接可变负载（如电位器），改变负载（调节电位器）测量端口的电压和电流。

4．测量点个数以及间距的选取测试过程中测量点个数以及间距的选取，与测量特性和形状有关。

对于直线特性，应使测量点间隔尽量平均，对于非线性特性应在变化陡峭处多测些点。

测量的目的是为了用有限的点描述曲线的整体形状和细节特征。

戴维南定理的验证实验报告一、实验目的1、深刻理解并掌握戴维南定理的基本概念和原理。

2、学会使用实验方法测量含源一端口网络的开路电压、短路电流和等效电阻。

3、通过实验数据验证戴维南等效电路与原电路的等效性。

二、实验原理戴维南定理指出：任何一个线性含源一端口网络，对外电路来说，可以用一个电压源和电阻的串联组合来等效替代，此电压源的电压等于该一端口网络的开路电压＄U_{oc}＄，电阻等于该一端口网络中所有独立源置零后的等效电阻＄R_{eq}＄。

三、实验设备1、直流稳压电源2、直流数字电压表3、直流数字电流表4、电阻箱5、实验电路板四、实验内容与步骤1、按图 1 连接实验电路，其中＄R_L$ 为可变电阻。

！实验电路图 1(具体电路图)2、测量含源一端口网络的开路电压＄U_{oc}＄：将＄R_L$ 开路，用直流数字电压表测量＄A$、＄B$ 两端的电压，即为开路电压＄U_{oc}＄，记录测量值。

3、测量含源一端口网络的短路电流＄I_{sc}＄：将＄A$、＄B$ 两端短路，用直流数字电流表测量短路电流＄I_{sc}＄，记录测量值。

4、测量含源一端口网络的等效电阻＄R_{eq}＄：将网络内的独立源置零（电压源短路，电流源开路），然后用万用表测量＄A$、＄B$ 间的电阻，即为等效电阻＄R_{eq}＄，记录测量值。

5、构建戴维南等效电路：根据测量得到的＄U_{oc}＄和＄R_{eq}＄，用直流稳压电源和电阻箱组成戴维南等效电路，如图 2 所示。

！实验电路图 2(具体电路图)6、测量等效电路在不同负载电阻＄R_L$ 下的端电压＄U_L$ 和电流＄I_L$ ：改变＄R_L$ 的值，分别测量对应的＄U_L$ 和＄I_L$ ，记录测量数据。

五、实验数据记录与处理1、开路电压＄U_{oc}＄的测量值：＿____ V2、短路电流＄I_{sc}＄的测量值：＿____ A3、等效电阻＄R_{eq}＄的测量值：＿____ Ω4、不同＄R_L$ 值下的测量数据：｜＄R_L$ （Ω) ｜＄U_L$ （V) ｜＄I_L$ （A) ｜｜｜｜｜｜＿____ ｜＿____ ｜＿____ ｜｜＿____ ｜＿____ ｜＿____ ｜｜＿____ ｜＿____ ｜＿____ ｜根据测量数据，绘制＄U_L I_L$ 曲线。

戴维南定理实验报告实验四戴维南定理⼀、实验⽬的1、验证戴维南定理2、测定线性有源⼀端⼝⽹络的外特性和戴维南等效电路的外特性。

⼆、实验原理戴维南定理指出：任何⼀个线性有源⼀端⼝⽹络，对于外电路⽽⾔，总可以⽤⼀个理想电压源和电阻的串联形式来代替，理想电压源的电⽟等于原⼀端⼝的开路电压Uoc，其电阻（⼜称等效内阻）等于⽹络中所有独⽴源置零时的⼊端等效电阻Req，见图4－1。

图4－ 1 图4- 21、开路电压的测量⽅法⽅法⼀：直接测量法。

当有源⼆端⽹络的等效内阻Req与电压表的内阻Rv相⽐可以忽略不计时，可以直接⽤电压表测量开路电压。

⽅法⼆：补偿法。

其测量电路如图4－2所⽰，E为⾼精度的标准电压源，R为标准分压电阻箱，G为⾼灵敏度的检流计。

调节电阻箱的分压⽐，c、d两端的电压随之改变，当Ucd=Uab 时，流过检流计G的电流为零，因此Uab＝Ucd =[R2/（R1+ R2）]E＝KE式中K= R2/（R1+ R2）为电阻箱的分压⽐。

根据标准电压E 和分压⽐Κ就可求得开路电压Uab,因为电路平衡时I G= 0，不消耗电能，所以此法测量精度较⾼。

2、等效电阻Req的测量⽅法对于已知的线性有源⼀端⼝⽹络，其⼊端等效电Req可以从原⽹络计算得出，也可以通过实验测出，下⾯介绍⼏种测量⽅法：⽅法⼀：将有源⼆端⽹络中的独⽴源都去掉，在ab端外加⼀已知电压U，测量⼀端⼝的总电流I总则等效电阻Req= U/I总实际的电压源和电流源具有⼀定的内阻，它并不能与电源本⾝分开，因此在去掉电源的同时，也把电源的内阻去掉了，⽆法将电源内阻保留下来，这将影响测量精度，因⽽这种⽅法只适⽤于电压源内阻较⼩和电流源内阻较⼤的情况。

⽅法⼆：测量ab端的开路电压Uoc及短路电流Isc则等效电阻Req= Uoc/Isc这种⽅法适⽤于ab端等效电阻Req较⼤，⽽短路电流不超过额定值的情形，否则有损坏电源的危险。

图4 – 3 图4－4⽅法三：两次电压测量法测量电路如图4－3所⽰，第⼀次测量ab端的开路Uoc，第⼆次在ab端接⼀已知电阻RL （负载电阻），测量此时a、b端的负载电压U，则a、b端的等效电阻Req为：Req =[（Uoc/ U）-1]RL第三种⽅法克服了第⼀和第⼆种⽅法的缺点和局限性，在实际测量中常被采⽤。

第二次实验报告一、实验题目：戴维南定理验证二、实验目的：1、加深对戴维南定理的理解。

2、学习用实验方法测定电路等效电压和等效电阻。

3、了解线性电阻电路最大功率传递条件。

三、实验仪器设备：数字万用表一块、模拟万用表一块、电工实验箱一台。

四、实验内容和步骤：1、接线图：如图2-1、2-2所示。

2、元件选择及理论计算在实验箱上选择R1=100Ω、R2=270Ω、R3=100Ω。

当E=10V的时候等效电路的开路电压E’=？、等效电路R=？3、实验步骤：（1）按图2-1接线，调稳压电源，使输出电压为10V，并保持不变。

做如下实验:1)将负载RL开路，测开路电压Uab，记录结果。

2）将负载RL短路，测该支路的短路电流Isc，记录结果。

3）改变负载RL,由0调至450Ω，测量RL为不同数值时所对应的Uab 和IL，记录结果于表2-1的（1）中。

（2）按图2-2接线，R=320Ω。

调稳压电源，使输出为5V，改变RL’，由0调至450Ω，测量不同数值的RL’所对应的Ua’b’和IL’，记录结果于表2-1的（2）中。

表2-1实验数据表实验分析：本次实验充分证明了戴维南定理：对于线性有源二端网络，均可等效为一个电压与电阻串联的电路。

由表中数据可得：等效电压对于有源网络的端口开路电压，开路电压除以短路电流就可得到等效电阻阻值。

电阻阻路的最大功率传递条件是电源内阻等于负载上的电阻。

实验中当R为320时P应该取得最大值，但由于存在一定是实验误差，在R为350处P最大。

五．实验心得初看这次实验内容时，觉得挺简单的。

由于有了第一次实验的经验，这次就从容多了。

实验开始我们按照书本所示连接好电路，原本我对电路一窍不通，看着他们连，觉得蛮好玩的，所以自己也试着连一连，发现并不像我想的那么难。

很多时候，有些事情还没做前总是觉得好难好难，对它产生畏惧，其实这只是我们自己的心理作用。

当你真的动手尝试后，你会发现原来那并没有想象中那么难，是自己给自己压力了而已。

戴维南定理的实验验证报告第一篇：戴维南定理的实验验证报告戴维南定理学号：姓名：成绩：一实验原理及思路一个含独立源，线性电阻和受控源的二端网络，其对外作用可以用一个电压源串联电阻的等效电源代替，其等效电压源的电压等于该二端网络的开路电压，其等效内阻是将该二端网络中所有的独立源都置为零后从从外端口看进去的等效电阻。

这一定理称为戴维南定理。

本实验采用如下所示的实验电路图a50%等效后的电路图如下b所示50%测它们等效前后的外特性，然后验证等效前后对电路的影响。

二实验内容及结果⒈计算等效电压和电阻计算等效电压：ΘR1R3=R11R33,∴电桥平衡。

Uoc=R1R1+R3=2.6087V。

计算等效电阻：R=⎛R2+11+R1R3⎝⎫⎪⎪⎪⎪⎭+⎛R22+11+R11R33⎝⎫⎪⎪⎪⎪⎭=250.355⒉用Multisim软件测量等效电压和等效电阻测量等效电阻是将V1短路,开关断开如下图所示Ro=250.335测量等效电压是将滑动变阻器短路如下图50%Uo=2.609V⒊用Multisim仿真验证戴维南定理仿真数据原电路数据8765电流/mA43210-1电压/V通过OriginPro 软件进行绘图，两条线基本一致。

电流/mA电压/V由上面的数据及图线得知等效前后不影响电路的外特性，即验证了戴维南定理。

三结论及分析本实验，验证了戴维南定理即等效前后的电路的外特性不改变。

进行板上实验时，存在一定的误差，而使电路线性图不是非常吻合。

可能是仪器的误差，数据不能调的太准确，也可能是内接和外接都有误差。

本实验最大的收获是学会用一些仿真软件，去准确的评估实际操作中的误差。

改进的地方是进行测量时取值不能范围太窄，要多次反复测量以防实验发生错误。

第二篇：实验三戴维南定理的验证实验三戴维南定理的验证一、实验目的1.验证戴维南定理。

2.加深对等效电路概念的理解。

3.掌握测量有源二端网络等效电路参数的方法。

二、实验原理与说明由戴维南定理可知：任何一个线性含源二端网络Ns，对外电路来说，可以用一个电压源和电阻的串联组合来等效，此电压源的电压等于该网络Ns的开路电压uoc，而电阻等于该网络中所有的独立电源置零后的输入电阻Req。

戴维南定理实验报告一、实验目的1、验证戴维南定理的正确性，加深对该定理的理解。

2、掌握测量有源二端网络等效参数的一般方法。

3、学习使用电子仪器仪表测量电路参数。

二、实验原理戴维南定理指出：任何一个线性有源二端网络，对外电路来说，可以用一个电压源和一个电阻的串联组合来等效替代，此电压源的电动势等于该有源二端网络的开路电压 Uoc，其内阻等于该有源二端网络中所有独立源均置零（理想电压源短路，理想电流源开路）时的等效电阻 Ro 。

三、实验设备1、直流稳压电源2、直流数字电压表3、直流数字毫安表4、万用表5、电阻箱6、实验电路板四、实验内容与步骤1、测量有源二端网络的开路电压 Uoc按图 1 所示连接电路，其中 RL 暂不接入。

打开直流稳压电源，调节输出电压，使 U1 ＝ 10V，U2 ＝ 5V。

用直流数字电压表测量有源二端网络的开路电压Uoc，记录测量值。

2、测量有源二端网络的短路电流 Isc将图 1 中的有源二端网络短路，用直流数字毫安表测量短路电流Isc，记录测量值。

3、测量有源二端网络的等效内阻 Ro按图 2 所示连接电路，将有源二端网络中的所有独立源置零（即将U1、U2 短路）。

用万用表测量无源二端网络的等效电阻 Ro，记录测量值。

4、验证戴维南定理按图3 所示连接电路，其中Uoc 为步骤1 中测量得到的开路电压，Ro 为步骤 3 中测量得到的等效内阻。

调节电阻箱 RL 的值，分别测量不同 RL 值时的电流 IL 和电压 UL，记录测量值。

五、实验数据记录与处理1、测量有源二端网络的开路电压 Uoc测量值：Uoc ＝＿_____ V2、测量有源二端网络的短路电流 Isc测量值：Isc ＝＿_____ mA3、测量有源二端网络的等效内阻 Ro测量值：Ro ＝＿_____ Ω4、验证戴维南定理｜ RL（Ω）｜ IL（mA）｜ UL（V）｜｜｜｜｜｜ 100 ｜＿_____ ｜＿_____ ｜｜ 200 ｜＿_____ ｜＿_____ ｜｜ 300 ｜＿_____ ｜＿_____ ｜｜ 400 ｜＿_____ ｜＿_____ ｜｜ 500 ｜＿_____ ｜＿_____ ｜根据测量数据，以 UL 为纵坐标，IL 为横坐标，绘制 UL IL 曲线。

验证戴维南定理的实验报告一、实验目的1、掌握测量有源二端网络等效参数的一般方法。

2、加深对戴维南定理的理解和应用。

3、学习使用直流电压表、电流表和直流稳压电源等仪器设备。

二、实验原理1、戴维南定理任何一个线性有源二端网络，对外电路来说，可以用一个电压源和电阻的串联组合来等效替代。

其中电压源的电动势等于该有源二端网络的开路电压＄U_{OC}＄，电阻等于该有源二端网络中所有独立电源置零后的等效电阻＄R_{0}＄。

2、测量开路电压＄U_{OC}＄将有源二端网络的负载开路，用电压表测量其端口的电压，即为开路电压＄U_{OC}＄。

3、测量等效电阻＄R_{0}＄（1）测量有源二端网络的短路电流＄I_{SC}＄，则等效电阻＄R_{0} ＝＼frac{U_{OC}｝｛I_{SC}｝＄。

（2）将有源二端网络内的所有独立电源置零（电压源短路，电流源开路），然后用万用表测量端口的电阻，即为等效电阻＄R_{0}＄。

三、实验设备1、直流稳压电源 1 台2、直流电压表 1 块3、直流电流表 1 块4、电阻箱 1 个5、导线若干四、实验内容及步骤1、按图 1 连接电路，其中＄R_{L}＄为可变电阻，＄E_{1}＄和＄E_{2}＄为直流稳压电源，＄R_{1}＄和＄R_{2}＄为已知电阻。

！实验电路图 1(此处应插入相关电路图)2、测量开路电压＄U_{OC}＄断开负载电阻＄R_{L}＄，将电压表并联在有源二端网络的端口上，测量开路电压＄U_{OC}＄，记录测量值。

3、测量短路电流＄I_{SC}＄将有源二端网络的端口短路，用电流表测量短路电流＄I_{SC}＄，记录测量值。

4、计算等效电阻＄R_{0}＄根据测量得到的开路电压＄U_{OC}＄和短路电流＄I_{SC}＄，计算等效电阻＄R_{0} ＝＼frac{U_{OC}｝｛I_{SC}｝＄。

5、验证戴维南定理（1）将负载电阻＄R_{L}＄接入电路，改变＄R_{L}＄的值，测量不同＄R_{L}＄值下的电流＄I$ 和电压＄U$ ，记录测量数据。

戴维南定理验证实验报告1. 引言嘿，大家好！今天我们来聊聊戴维南定理，这个听上去挺高大上的名字，其实背后是一种非常实用的电路分析方法。

简单说，戴维南定理告诉我们，任何一个复杂的线性电路都能被简化为一个电压源和一个电阻串联的形式。

这就像把一大堆乱七八糟的零食整理成一个好看的小礼包，方便又省事！通过这个实验，我们不仅能验证戴维南定理的正确性，还能加深对电路的理解，真是一举多得嘛！2. 实验准备2.1 实验材料在开始之前，我们得准备一些“装备”。

首先，我们需要一个电源，别小看这个小家伙，它可是实验的“动力源泉”。

然后，一些电阻，最好是不同阻值的，这样能给我们带来更多的乐趣。

接着，万用表也是必不可少的，它就像我们的“侦探”，帮我们测量电压和电流。

最后，当然少不了连接线，没这些线，那就像要做菜没锅一样，根本没法下手。

2.2 实验步骤好啦，材料都准备齐全了，咱们就可以开始动手了。

首先，按照原电路的连接方式，把电源和电阻连接起来，形成一个复杂的电路。

接着，用万用表测量电路中的电压和电流。

这里可得仔细点，别让数字跑了！然后，接下来就是关键的部分了，我们要用戴维南定理进行简化。

理论上，这个电路应该能被等效为一个电压源和一个电阻的组合，咱们得来验证一下这小家伙到底有多厉害。

3. 实验过程3.1 测量与记录实验开始后，大家都紧张兮兮的，仿佛要参加什么重要的比赛。

第一个步骤，先把电压和电流记录下来。

经过一番“较量”，我们测得电压是5伏特，而电流是0.5安培。

哎呀，这个数据可真是像小猫扑向小鱼一样可爱，让人忍不住想继续探索下去！接着，我们算了一下电阻值，根据欧姆定律（V=IR），得到了电阻是10欧姆。

嘿，这下子，咱们的电路特性清晰可见，就像太阳升起照亮大地！3.2 戴维南定理验证然后我们就开始进行简化了。

按照戴维南定理，我们要找出等效电压和等效电阻。

为了找到等效电压，我们把电源断开，测量开路电压。

经过一番调整，发现这个开路电压还是5伏特，真是意料之中，没让我们失望！接下来，咱们来计算等效电阻。
