除铁除锰过滤器使用说明书

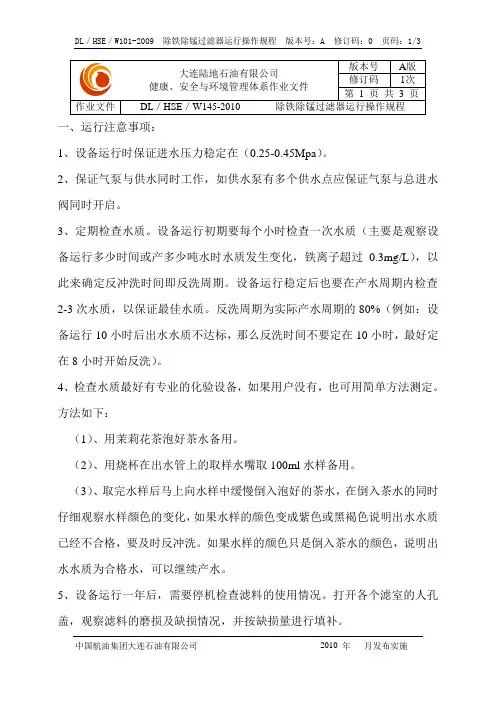

一、运行注意事项：1、设备运行时保证进水压力稳定在（0.25-0.45Mpa）。

2、保证气泵与供水同时工作，如供水泵有多个供水点应保证气泵与总进水阀同时开启。

3、定期检查水质。

设备运行初期要每个小时检查一次水质（主要是观察设备运行多少时间或产多少吨水时水质发生变化，铁离子超过0.3mg/L），以此来确定反冲洗时间即反洗周期。

设备运行稳定后也要在产水周期内检查2-3次水质，以保证最佳水质。

反洗周期为实际产水周期的80%（例如：设备运行10小时后出水水质不达标，那么反洗时间不要定在10小时，最好定在8小时开始反洗）。

4、检查水质最好有专业的化验设备，如果用户没有，也可用简单方法测定。

方法如下：（1）、用茉莉花茶泡好茶水备用。

（2）、用烧杯在出水管上的取样水嘴取100ml水样备用。

（3）、取完水样后马上向水样中缓慢倒入泡好的茶水，在倒入茶水的同时仔细观察水样颜色的变化，如果水样的颜色变成紫色或黑褐色说明出水水质已经不合格，要及时反冲洗。

如果水样的颜色只是倒入茶水的颜色，说明出水水质为合格水，可以继续产水。

5、设备运行一年后，需要停机检查滤料的使用情况。

打开各个滤室的人孔盖，观察滤料的磨损及缺损情况，并按缺损量进行填补。

二、设备正常运行该设备一共分为3个独立的滤室，每个滤室都有自己独立的进水阀和反洗排污阀，阀门对应编号为第一滤室（a1、b1）；第二滤室（a2、b2）；第三滤室（a3、b3）。

设备正常运行时，总进水阀、出水阀、各滤室进水阀（a1、a2、a3）为开启状态，各滤室的排污阀（b1、b2、b3）及放空阀为关闭状态。

另外排气阀1有少量水流出即可，排气阀2有水和气同时排除即可（以气为主，水少量）。

三、设备反冲洗当设备出水水质不达标时，要对设备进行反冲洗，以此保证出水的水质达标。

设备由运行状态进入反冲洗状态时，首先开启第一滤室的b1阀，再关闭第一滤室的a1阀，而后关闭出水阀，第一滤室开始反冲洗，待反洗排污口出清水时，第一滤室反洗结束。

除铁猛产品说明技术手册除铁锰过滤器产品概述一般而言,地表水硬度较低,悬浮物含量大。

地下水浊度低，硬度高，且含铁、锰。

水中含铁除了在生活上和工业生产中带来危害外，对工业锅炉、印染、化工、制药及水处理的危害也不能低估。

对水处理而言，因为二价铁离子极容易污染交换树脂，造成树脂因铁中毒而影响交换能力。

当用含铁水作为锅炉给水时，容易在锅炉受热面结成铁垢，影响传热效果及产生垢下腐蚀。

若作为纺织印染给水则影响产品质量，除铁过滤器则是对地下水除铁的专用装置。

其方法为射流空气泵或压缩空气对吸水曝气后与罐内锰砂作用除铁；或用莲蓬头高位跌气及制曝气头等装置除铁，效果均佳。

工作原理二价铁(Fe2+)具有较强的还原性，它容易被氧化剂（如氧气、氯气、等）氧化成三价铁（Fe3+)。

Fe3+在水中容易发生水解反应，生成难溶的化合物Fe(OH)3沉淀析出，从而达到除铁目的。

以上是曝气法除铁的基理。

锰砂除铁是常用方法。

天然锰砂的主要成份是二氧化锰（MnO2),它是二价铁氧化成三价铁的催化剂，由此而生成的Fe3+立即被水分解成絮状氢氧化铁而沉淀，铁被去除。

采用曝气加氧与锰砂联合除铁是常用除铁方法。

含铁（锰）的地下水经充气或加入氧化剂后，水中铁（锰）离子开始氧化，当水流经锰砂滤层时，在滤层中发生接触氧化反应及滤料表面的生物化学作用和物理截留吸附作用，使水中铁（锰）离子沉淀去除。

尤其是在处理微污染含锰地下水的过程中，铁细菌不仅能有效地去除铁锰，同时还能以水中氨为营养源，进行新陈代谢，在其他细菌参与下，同时达到去氨氮的效果。

该设备有手动型和自动型两种类型。

手动型通过手动控制反洗；自动型通过时间或压差传感器控制反洗进水浊度≤15mg/L过滤速度7～10m3/h（单层）10～12 m3/h（双层）最大不超过15 m3/h出水浊度≤5mg/L工作压力≤0.6Mpa反洗强度15L/m2·s（单层）12L/m2·s（双层）工作温度5℃～95℃反洗压缩空气量18～25L/m2·s 滤料层高1000～1200mm 系统溶解氧含量≤3mg/L出水含铁量≤0.3mg/L出水含锰量≤0.1mg/L应用领域食品饮料业；纤维织物的洗涤、染色加工以及造纸业；人造丝、胶卷染料、钡地纸以及其他化学药剂的制造；纤维、染色、摄影胶卷、淀粉、酿造业；蒸汽冷凝水中的腐蚀杂质-铁的去除。

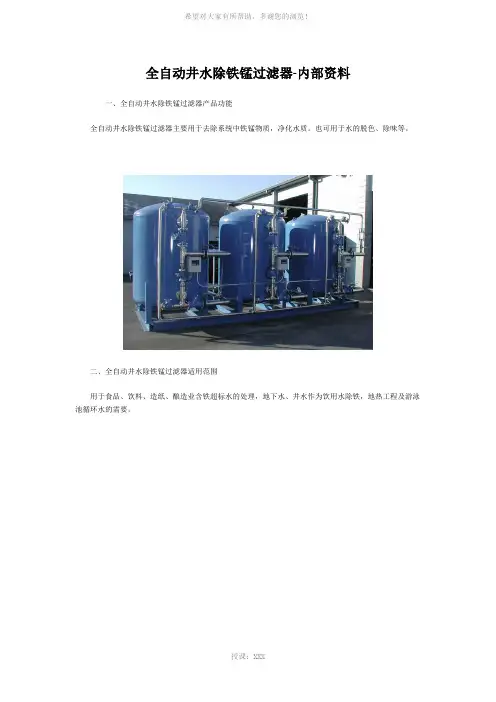

全自动井水除铁锰过滤器-内部资料一、全自动井水除铁锰过滤器产品功能全自动井水除铁锰过滤器主要用于去除系统中铁锰物质，净化水质。

也可用于水的脱色、除味等。

二、全自动井水除铁锰过滤器适用范围用于食品、饮料、造纸、酿造业含铁超标水的处理，地下水、井水作为饮用水除铁，地热工程及游泳池循环水的需要。

三、全自动井水除铁锰过滤器产品特点1、独特的多滤室结构，可实现在线反冲洗(过滤、排污和反洗同时进行)。

2、节电：出水直接供给管网，不需另设二级供水系统。

具有自身反冲洗功能，不需另设反冲洗水泵。

3、节水：本设备采用“梅花式布水器”，缩短滤层与布水管的距离，可节省大量反冲洗用水。

四、全自动井水除铁锰过滤器技术参数1、处理效果：①含铁量：≤0.3mg/L②含锰量：≤0.1mg/L③出水浊度：<3FTU2、进水要求：①含铁量：≤20mg/L②含锰量：≤3mg/L③进水浊度：<20FTU④碱度：≤2mg/L⑤pH值：>6.0(除铁时)，>7.5(除锰时)3、工作环境参数①工作温度：5-60℃(特殊温度可定做)②工作压力：≤0.6MPa4、运行参数①工作方式：压力式②运行方式：水流自上而下，串联(高含铁锰量)或并联③过滤速度：6-10m/h(除铁时)，5-8m/h(除锰时)④运行周期：视原水水质而定，最低不小于8小时⑤反洗方式：水洗，或气水结合反洗⑥反洗时间：10-15min⑦反洗耗水：1-3%⑧反洗强度：15-20L/s*m2五、全自动井水除铁锰过滤器工作原理全自动井水除铁锰过滤器由曝气装置和锰砂过滤罐组成。

利用氧化法将水中低价铁离子和低价锰离子氧化成高价铁离子和高价锰离子，再经过吸咐过滤去除，降低水中铁锰含量。

其工作原理与成套除铁锰软化水设备相同。

1、工艺流程曝气→接触氧化→吸附过滤→反洗2、运行过程①曝气根据水质情况采用深井水余压射流曝气或压缩空气曝气等方式，管道混合溶氧，稳定可靠。

曝气法一方面是增加水中的溶解氧。

除铁除锰过滤器使用说明书我国有很多地区的地下水中，铁和锰的含量较高，超过或大大超过了生活饮用水卫生标准和工业用水标准。

含铁、锰水有铁腥味，使用中能在各种家用器具上产生棕色锈斑，洗涤衣服会染成黄色或棕黄色污渍、沉淀在管道内壁的铁质可使铁菌生长，使水龙头放出“红水”;含铁(锰)水用于造纸、纺织、软片制造或制革等，可使产品产生污点，无法提高产品质量。

有的学者认为某些地方病与常年饮用含锰水有关。

新近研究发现，过量的铁、锰还会损伤动脉内壁和心肌，形成动脉粥样斑块，造成冠状动脉狭窄而导致冠心病。

同时，铁、锰的异味特大，而且污染生活用具，使人们难以忍受。

水中的铁锰对工业是有百害而无一益的，任何情况下都希望越少越好。

要解决这些问题，只能使用除铁除锰过滤器。

地下水中常含有过量的铁和锰，而长期饮用含铁、含锰高的水对人体不利。

水中含铁较高时，水有铁腥味，影响水的口味，作为造纸、纺织、印染、化工和皮革等生产用水，会降低产品质量;洗涤衣物会出现黄色或棕黄色斑渍;铁质沉淀物会滋长铁细菌，阻塞管道，有时会出现红水。

而含锰量较高的水所发生的问题与含铁量较高的情况相类似，并且在工业领域中，水中的铁、锰含量过高对设备具有一定的腐蚀从而缩短设备的使用寿命。

根据我国生活饮用水质标准规定，凡是生活饮用水中铁含量大于0.3毫克/升，锰含量大于0.1毫克/升的必须进行净化处理。

除铁除锰设备主要应用于地下水高铁,高锰地区经处理后的水符合国家饮用水标准。

除铁除锰净水设备可根据用户的需求采用碳钢、玻璃钢、不锈钢等材质，以天然的锰砂、石英砂为过滤介质使地下原水经处理后完全达到了国家的饮用水标准，该设备是具有工艺简单、操作方便、工作效率高、净水效果好等优点，并且在抽水净化和使用中全部采用了自动控制。

广泛应用于医药行业、电子行业、工矿企业等以地下水为水源的生活用水和工业用水处理。

除铁除锰设备工作原理：本设备采用天然锰砂为过滤介质。

除铁原理为地下水中二价铁离子，经曝气后，流经滤层过滤时，被覆盖在滤料表面的生物膜吸附，并在催化的作用下被溶解氧所氧化，并吸附在滤料上，氧化生成的三价铁的氧化物，作为新的滤膜参与新的催化反应，待产水运行一个周期反洗将过剩的氧化物冲掉。

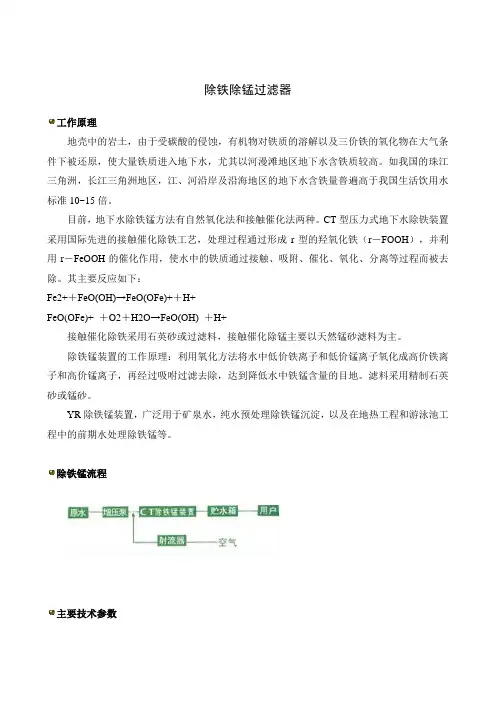

除铁除锰过滤器工作原理地壳中的岩土，由于受碳酸的侵蚀，有机物对铁质的溶解以及三价铁的氧化物在大气条件下被还原，使大量铁质进入地下水，尤其以河漫滩地区地下水含铁质较高。

如我国的珠江三角洲，长江三角洲地区，江、河沿岸及沿海地区的地下水含铁量普遍高于我国生活饮用水标准10~15倍。

目前，地下水除铁锰方法有自然氧化法和接触催化法两种。

CT型压力式地下水除铁装置采用国际先进的接触催化除铁工艺，处理过程通过形成r型的羟氧化铁（r－FOOH），并利用r－FeOOH的催化作用，使水中的铁质通过接触、吸附、催化、氧化、分离等过程而被去除。

其主要反应如下：Fe2+＋FeO(OH)→FeO(OFe)+＋H+FeO(OFe)+ ＋O2＋H2O→FeO(OH) ＋H+接触催化除铁采用石英砂或过滤料，接触催化除锰主要以天然锰砂滤料为主。

除铁锰装置的工作原理：利用氧化方法将水中低价铁离子和低价锰离子氧化成高价铁离子和高价锰离子，再经过吸咐过滤去除，达到降低水中铁锰含量的目地。

滤料采用精制石英砂或锰砂。

YR除铁锰装置，广泛用于矿泉水，纯水预处理除铁锰沉淀，以及在地热工程和游泳池工程中的前期水处理除铁锰等。

除铁锰流程主要技术参数适用范围普遍适用于一般地下除铁、除锰。

1、PH>6，ρ(Fe)<10mg/l，采用单级设备。

2、PH>6，ρ(Fe)＝10~20mgl/l，采用两级串联。

3、PH>6.5，ρ(Fe)<2mg/l，ρ(Mn) <1.0mg/l，可采用单级除铁、除锰。

4、PH＝5.5~6.0，ρ(Fe)<5mg/l，仍可采用单级处理，但要作水质稳定性处理。

5、PH<5.5或ρ(Fe)>20mg/l，或铁、锰含量均较高时，要根据水质情况，必要时通过试验，确定工艺流程。

除铁除锰砂滤罐。

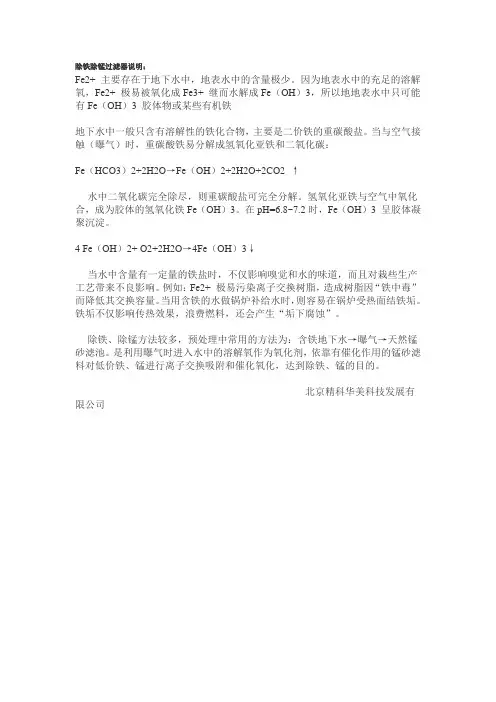

除铁除锰过滤器说明：
Fe2+ 主要存在于地下水中，地表水中的含量极少。

因为地表水中的充足的溶解氧，Fe2+ 极易被氧化成Fe3+ 继而水解成Fe（OH）3，所以地地表水中只可能有Fe（OH）3 胶体物或某些有机铁
地下水中一般只含有溶解性的铁化合物，主要是二价铁的重碳酸盐。

当与空气接触（曝气）时，重碳酸铁易分解成氢氧化亚铁和二氧化碳：
Fe（HCO3）2+2H2O→Fe（OH）2+2H2O+2CO2 ↑
水中二氧化碳完全除尽，则重碳酸盐可完全分解。

氢氧化亚铁与空气中氧化合，成为胶体的氢氧化铁Fe（OH）3。

在pH=6.8~7.2时，Fe（OH）3 呈胶体凝聚沉淀。

4 Fe（OH）2+ O2+2H2O→4Fe（OH）3↓
当水中含量有一定量的铁盐时，不仅影响嗅觉和水的味道，而且对栽些生产工艺带来不良影响。

例如：Fe2+ 极易污染离子交换树脂，造成树脂因“铁中毒”而降低其交换容量。

当用含铁的水做锅炉补给水时，则容易在锅炉受热面结铁垢。

铁垢不仅影响传热效果，浪费燃料，还会产生“垢下腐蚀”。

除铁、除锰方法较多，预处理中常用的方法为：含铁地下水→曝气→天然锰砂滤池。

是利用曝气时进入水中的溶解氧作为氧化剂，依靠有催化作用的锰砂滤料对低价铁、锰进行离子交换吸附和催化氧化，达到除铁、锰的目的。

北京精科华美科技发展有限公司。

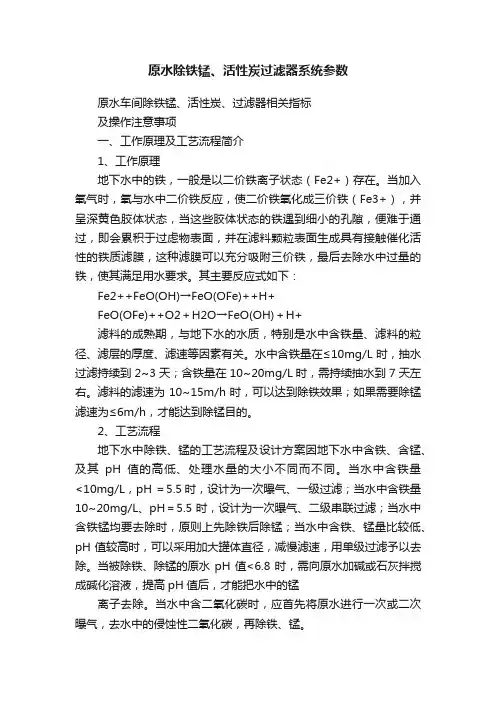

原水除铁锰、活性炭过滤器系统参数原水车间除铁锰、活性炭、过滤器相关指标及操作注意事项一、工作原理及工艺流程简介1、工作原理地下水中的铁，一般是以二价铁离子状态（Fe2+）存在。

当加入氧气时，氧与水中二价铁反应，使二价铁氧化成三价铁（Fe3+），并呈深黄色胶体状态，当这些胶体状态的铁遇到细小的孔隙，便难于通过，即会累积于过虑物表面，并在滤料颗粒表面生成具有接触催化活性的铁质滤膜，这种滤膜可以充分吸附三价铁，最后去除水中过量的铁，使其满足用水要求。

其主要反应式如下：Fe2++FeO(OH)→FeO(OFe)++H+FeO(OFe)++O2＋H2O→FeO(OH)＋H+滤料的成熟期，与地下水的水质，特别是水中含铁量、滤料的粒径、滤层的厚度、滤速等因素有关。

水中含铁量在≤10mg/L时，抽水过滤持续到2~3天；含铁量在10~20mg/L时，需持续抽水到7天左右。

滤料的滤速为10~15m/h时，可以达到除铁效果；如果需要除锰滤速为≤6m/h，才能达到除锰目的。

2、工艺流程地下水中除铁、锰的工艺流程及设计方案因地下水中含铁、含锰、及其pH值的高低、处理水量的大小不同而不同。

当水中含铁量<10mg/L，pH ＝5.5时，设计为一次曝气、一级过滤；当水中含铁量10~20mg/L、pH＝5.5时，设计为一次曝气、二级串联过滤；当水中含铁锰均要去除时，原则上先除铁后除锰；当水中含铁、锰量比较低、pH值较高时，可以采用加大罐体直径，减慢滤速，用单级过滤予以去除。

当被除铁、除锰的原水pH值<6.8时，需向原水加碱或石灰拌搅成碱化溶液，提高pH值后，才能把水中的锰离子去除。

当水中含二氧化碳时，应首先将原水进行一次或二次曝气，去水中的侵蚀性二氧化碳，再除铁、锰。

二、滤料要求及反冲洗时间控制1、滤料的选择原水除铁锰过滤器：（1）填料材质：陶粒；用量：10吨；规格：1-2.5mm、大于2.5mm＜5%；小于1mm＜5%；真密度：1.5-2.1g/m3；堆积密度：750-1000kg/m3。

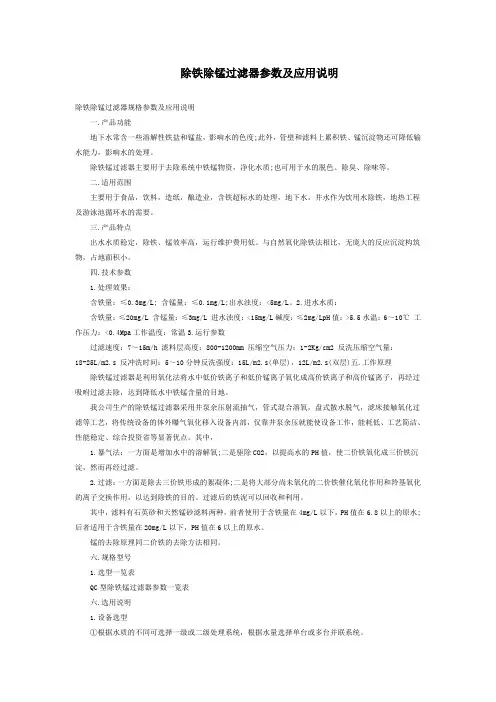

除铁除锰过滤器参数及应用说明除铁除锰过滤器规格参数及应用说明一.产品功能地下水常含一些溶解性铁盐和锰盐，影响水的色度;此外，管壁和滤料上累积铁、锰沉淀物还可降低输水能力，影响水的处理。

除铁锰过滤器主要用于去除系统中铁锰物资，净化水质;也可用于水的脱色、除臭、除味等。

二.适用范围主要用于食品，饮料，造纸，酿造业，含铁超标水的处理，地下水，井水作为饮用水除铁，地热工程及游泳池循环水的需要。

三.产品特点出水水质稳定，除铁、锰效率高，运行维护费用低。

与自然氧化除铁法相比，无庞大的反应沉淀构筑物，占地面积小。

四.技术参数1.处理效果：含铁量：≤0.3mg/L; 含锰量：≤0.1mg/L;出水浊度：<5mg/L。

2.进水水质：含铁量：≤20mg/L 含锰量：≤3mg/L 进水浊度：<15mg/L碱度：≤2mg/LpH值：>5.5水温：6～10℃工作压力：<0.4Mpa工作温度：常温3.运行参数过滤速度：7～15m/h 滤料层高度：800-1200mm 压缩空气压力：1-2Kg/cm2 反洗压缩空气量：18-25L/m2.s 反冲洗时间：5～10分钟反洗强度：15L/m2.s(单层)，12L/m2.s(双层)五.工作原理除铁锰过滤器是利用氧化法将水中低价铁离子和低价锰离子氧化成高价铁离子和高价锰离子，再经过吸咐过滤去除，达到降低水中铁锰含量的目地。

我公司生产的除铁锰过滤器采用井泵余压射流抽气，管式混合溶氧，盘式散水脱气，滤床接触氧化过滤等工艺，将传统设备的体外曝气氧化移入设备内部，仅靠井泵余压就能使设备工作，能耗低、工艺简洁、性能稳定、综合投资省等显著优点。

其中，1.暴气法：一方面是增加水中的溶解氧;二是驱除CO2，以提高水的PH值，使二价铁氧化成三价铁沉淀，然而再经过滤。

2.过滤：一方面是除去三价铁形成的絮凝体;二是将大部分尚未氧化的二价铁催化氧化作用和羚基氧化的离子交换作用，以达到除铁的目的。

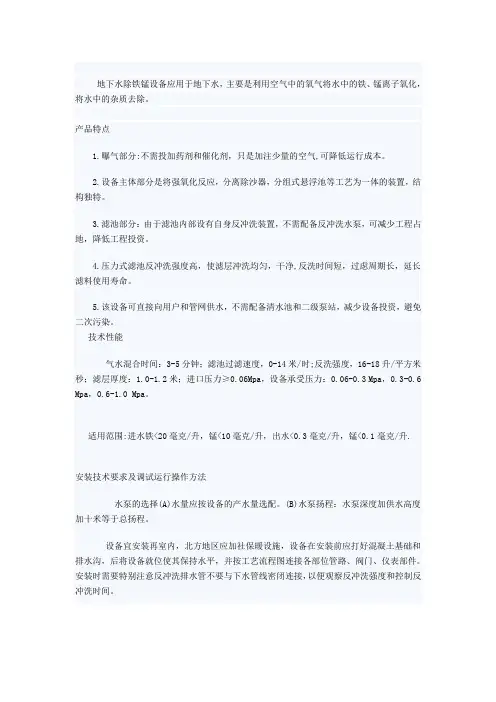

地下水除铁锰设备应用于地下水，主要是利用空气中的氧气将水中的铁、锰离子氧化，将水中的杂质去除。

产品特点1.曝气部分:不需投加药剂和催化剂，只是加注少量的空气,可降低运行成本。

2.设备主体部分是将强氧化反应，分离除沙器，分组式悬浮池等工艺为一体的装置，结构独特。

3.滤池部分：由于滤池内部设有自身反冲洗装置，不需配备反冲洗水泵，可减少工程占地，降低工程投资。

4.压力式滤池反冲洗强度高，使滤层冲洗均匀，干净,反洗时间短，过虑周期长，延长滤料使用寿命。

5.该设备可直接向用户和管网供水，不需配备清水池和二级泵站，减少设备投资，避免二次污染。

技术性能气水混合时间：3-5分钟；滤池过滤速度，0-14米/时;反洗强度，16-18升/平方米秒；滤层厚度：1.0-1.2米；进口压力≥0.06Mpa，设备承受压力：0.06-0.3 Mpa，0.3-0.6 Mpa，0.6-1.0 Mpa。

适用范围:进水铁<20毫克/升，锰<10毫克/升，出水<0.3毫克/升，锰<0.1毫克/升.安装技术要求及调试运行操作方法水泵的选择(A)水量应按设备的产水量选配。

(B)水泵扬程：水泵深度加供水高度加十米等于总扬程。

设备宜安装再室内，北方地区应加社保暖设施，设备在安装前应打好混凝土基础和排水沟，后将设备就位使其保持水平，并按工艺流程图连接各部位管路、阀门、仪表部件。

安装时需要特别注意反冲洗排水管不要与下水管线密闭连接，以便观察反冲洗强度和控制反冲洗时间。

滤池填装滤料时先打开入孔盖，先将承托层(锰石)清洗后逐层填装，并保持各层平整，然后填装锰砂滤料滤料填装完毕后，旋紧各部件螺丝，开始通水调试。

开泵前先打开进水总阀和排气阀，滤池进水阀门，关闭出水阀，后起动水泵向罐内注水，同时启动加气机，将加气阀开启1/2的进气量，当滤罐水满后，压力表升至二公斤压力时，停泵检查各部位有无渗漏现象，观察后分别对各滤池进行反冲洗，方法如下：1.首先打开第一滤池反冲洗排水阀，关闭这一滤池的进水阀后开泵进水，这时大量的泥浆水从排水管流至排水沟中，等到反冲洗排水管出清水后，第一滤池反冲洗结束。

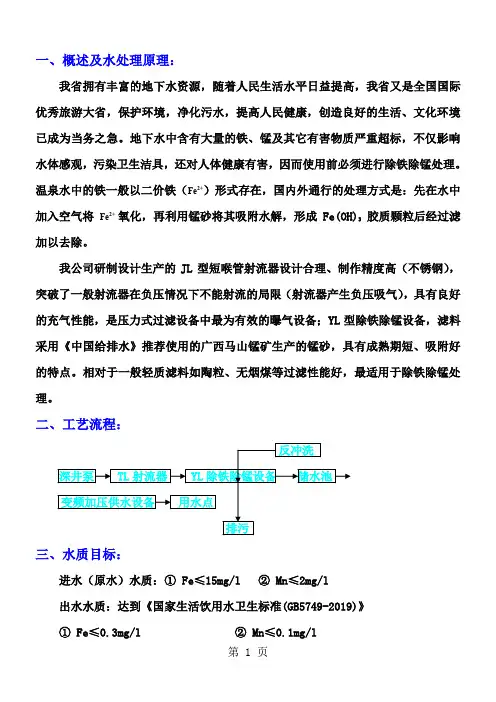

一、概述及水处理原理：我省拥有丰富的地下水资源，随着人民生活水平日益提高，我省又是全国国际优秀旅游大省，保护环境，净化污水，提高人民健康，创造良好的生活、文化环境已成为当务之急。

地下水中含有大量的铁、锰及其它有害物质严重超标，不仅影响水体感观，污染卫生洁具，还对人体健康有害，因而使用前必须进行除铁除锰处理。

温泉水中的铁一般以二价铁（Fe2+）形式存在，国内外通行的处理方式是：先在水中加入空气将Fe2+ 氧化，再利用锰砂将其吸附水解，形成Fe(OH)3胶质颗粒后经过滤加以去除。

我公司研制设计生产的JL型短喉管射流器设计合理、制作精度高（不锈钢），突破了一般射流器在负压情况下不能射流的局限（射流器产生负压吸气），具有良好的充气性能，是压力式过滤设备中最为有效的曝气设备；YL型除铁除锰设备，滤料采用《中国给排水》推荐使用的广西马山锰矿生产的锰砂，具有成熟期短、吸附好的特点。

相对于一般轻质滤料如陶粒、无烟煤等过滤性能好，最适用于除铁除锰处理。

二、工艺流程：三、水质目标：进水（原水）水质：① Fe≤15mg/l ② Mn≤2mg/l出水水质：达到《国家生活饮用水卫生标准(GB5749-2019)》① Fe≤0.3mg/l ② Mn≤0.1mg/l③浊度≤1°④色度≤5°四、操作规程（后附除铁工艺图）：1.正向过滤:首先关闭深井泵，打开进水阀和出水阀，同时关闭反冲洗阀和正洗排污阀，接着启动深井泵，将功能调节阀调到合适位置，使TL射流器正常工作,进行正向过滤。

2.反冲洗:当除铁罐运行一段时间，正向过滤凭经验大约半个月左右（具体按实际情况而定），压力增加，此时便进行反冲洗；首先关闭深井泵，正向过滤器进水阀、出水阀和正洗排污阀；接着再打开反冲洗进水阀、功能调节阀、反冲洗出水阀，启动深井泵，进行反冲洗。

3.正常排污:当反冲洗结束后，进行正向过滤前，让初期过滤水从正洗排污阀流走，首先关闭深井泵，打开进水阀和正向排污阀，同时关闭反冲洗进水阀、出水阀，接着启动深井泵，将功能调节阀全部打开,进行正向过滤。

80t/h地下水除铁除锰系统使用说明一、工艺流程地下水抽水离心泵→曝气塔→调节池→提升泵→压力式除铁除锰装置→常压式除铁除锰装置→清水箱二、工艺说明本系统采用混凝、曝气沉淀、二级除铁除锰设备，处理地下水中铁和锰，混凝剂在地下水抽水离心泵前加入，由水泵运行产生的负压吸入。

使用风机曝气，曝气塔内装有一定数量的填料，使地下水由抽水离心泵抽至曝气塔时表面积增大，风机从曝气塔下部吹气进入曝气塔，使地下水充分曝气。

曝气后地下水流入曝气塔下面的调节池，经过混凝剂的絮凝作用，与地下水中杂质混凝反应和自然沉淀，通过定期排泥而将沉淀物除去。

提升泵在调节池抽水进入压力式除铁除锰和常压式除铁除锰装置，出水进入清水池备用。

三、设备概述1.地下水抽水离心泵功能：抽水进入曝气塔，然后进入调节池备用控制：手动操作操作步骤：1.观察调节池液位，确保水泵启动过程中调节池液位不致太高。

2.确认水泵进出水阀门开启是否正确。

3.手动启动抽水离心泵，观察其压力、流量是否合理。

4.水泵运行过程中观察其压力、流量是否变化，调节池液位高度等。

2.混凝剂加药装置功能：加入混凝剂使地下水混凝在调节池沉淀而去除其悬浮杂质。

加药量：0.8~2.4kg碱式氯化铝/小时，将混凝剂调成10%水溶液液，即加入8~24 L溶液/小时，用户应根据其混凝沉淀的效果而调节加药量。

控制：手动操作操作步骤：1.手动启动抽水离心泵，打开混凝剂出水阀门，调节加药量。

2.观察混凝剂是否足够，应避免抽空，影响水泵正常运行。

3.风机功能：吹风进入曝气塔对地下水曝气，调节地下水PH值，将二价铁转化为三价铁，促进混凝沉淀效果。

控制：手动操作操作步骤：1.手动启动抽水离心泵后，手动启动风机。

2.手动关闭抽水离心泵后，手动关闭风机。

3.注意调节液位，不能超过风机底部。

4.曝气装置功能：使地下水和空气进行逆流混合，增加曝气效果。

5.调节池功能：地下水混凝沉淀，贮存混沉淀后地下水备用。

控制：调节池设置液位开关控制提升泵中液位自动启动，低液位自动停止。

锰砂过滤器，除铁除锰过滤器一、产品介绍锰砂过滤器，除铁除锰过滤器采用接触氧化法，即采用射流器向深井水泵吸入口加入空气、经水气混合后，水中的二价铁即被氧化成三价铁，再经过过滤器内滤料（锰砂或石英砂）的过滤吸附，三价铁被截留在过滤层中，从而达到除铁、除锰的目的。

水放置一段时间后，水的颜色变为红色或黄色，并会使毛巾，衣物染上红色或黄色，一般是铁离子、锰离子超标，需要用锰砂过滤器。

锰砂一般含二氧化硅含量在35-45是好的锰砂，价位比普通的锰砂高，但是过滤效果更好。

如果水中铁离子、锰离子含量严重超标，需要二级或多级过滤，才能达到国家饮用水的标准。

深井水一般铁离子、锰离子超标，需要用射流器将二价铁转化成三价铁，再经过锰砂吸附，使之锰离子含量小于0.1mg/L,铁离子含量小于0.3mg/L，达到国家饮用水标准。

二、工作原理该设备采用了曝气氧化、锰砂催化、吸附、过滤的除铁除锰原理，利用曝气装置将空气中的氧气将水中Fe2+和Mn2+氧化成不溶于水的Fe3+和MnO2，再结合天然锰砂的催化、吸附、过滤将水中铁锰离子去除。

铁锰氧化反应式如下：铁氧化：空气：4Fe2++3O2+6H2O=4Fe(OH)3↓锰砂MnO·Mn2O7+Fe2++2O2+6H2O=3MnO2+4Fe（OH）3↓；锰氧化：Mn2++O2=MnO2↓，锰砂Mn2++MnO2·H2O=MnO2·MnOH2O+2H+三、技术性能气水混合时间：3-5min滤池过滤速度：10-14m/h反洗强度：16-18L/m2.s滤层厚度：1.0-1.2m四、适用范围：进水Fe2+≦20mg/L，Mn2+≦10mg/L，出水Fe2+≦0.3mg/L，Mn2+≦0.1mg/L。

三、产品参数：材质：碳钢Q235 (厚度5～10mm)，不锈钢SUS304和SUS316L（厚度2～8mm）表面处理：碳钢外表面喷漆内部衬胶，不锈钢镜面抛光或亚光直径：Φ500～Φ3200mm工作压力：0.3～0.6Mpa工作温度：0～60℃流量：2～150T。

高效除铁过滤器说明书一、应用原理高效除铁过滤器是用以铁基为主的特殊材料在高温、高压（130MPa）尖端工艺条件下制成的金属磁性滤管，因此具有着磁能力，且耐久，耐用。

同时滤元是属粉末冶金加工工艺制作而成，因而其孔隙度保证在0.2-5μm。

因而高效除铁器具有以下特点： 1.由于JCWL-高效除铁过滤器的滤元自身具有磁性，因而无需长期连续电能加磁，所以不但设备投资小，操作简单，便于运行管理，而且大大降低了运行成本。

2.由于JCWL-高效除铁过滤器自身具备微孔、磁性，即能去除磁性铁杂质，又能去除非磁性铁杂质。

而电磁除铁器难以去除非磁性分子团，其效果远不如微孔滤元。

3.反清洗是以靠压力差推动，以无油空气（大于或等于0.2 MPa）反吹清洗最佳，气冲洗强度为0.2-0.4m3/min/m2，其次是以杂质（无铁、铜杂质）清水（大于或等于0.3 MPa）反清洗。

工作原理：含铁（锰）的地下水经充气或加入氧化剂后，水中铁（锰）离子开始氧化，当水流经锰砂滤层时，在滤层中发生接触氧化反应及滤料表面的生物化学作用和物理截留吸附作用，使水中铁（锰）离子沉淀去除。

尤其是在处理微污染含锰地下水的过程中，铁细菌不仅能有效地去除铁锰，同时还能以水中氨为营养源，进行新陈代谢，在其他细菌参与下，同时达到去氨氮的效果。

若含铁、锰地下水水质较复杂时，如PH值、碱度较低，硅酸含量较高，为保证处理效果，请用户提供水质检验报告或提供原水水样，以便根据不同水质采取相应措施。

1．除铁原理地下水中的铁质主要为溶解性的二价铁，一般以Fe2＋存在，其假想化合物形态为重质碳酸铁，要除去地下水中的铁质，首先要通过曝气将二价铁氧化为三价铁，在PH值为6.8-7.2的条件下，呈胶凝聚沉降，用过滤的方法即可去除。

当含铁地下水经天然锰砂过滤时，锰砂层对水中铁质起着两方面的作用：a.催化作用，加速水中的二价铁转化为三价铁。

b.截留分离作用，将铁质从水中截留，在二价铁氧化三价铁的过程中水中必须保持足够的溶解氧。

原水车间除铁锰、活性炭、过滤器相关指标及操作注意事项一、工作原理及工艺流程简介1、工作原理地下水中的铁，一般是以二价铁离子状态（Fe2+）存在。

当加入氧气时，氧与水中二价铁反应，使二价铁氧化成三价铁（Fe3+），并呈深黄色胶体状态，当这些胶体状态的铁遇到细小的孔隙，便难于通过，即会累积于过虑物表面，并在滤料颗粒表面生成具有接触催化活性的铁质滤膜，这种滤膜可以充分吸附三价铁，最后去除水中过量的铁，使其满足用水要求。

其主要反应式如下：Fe2++FeO(OH)→FeO(OFe)++H+FeO(OFe)++O2＋H2O→FeO(OH)＋H+滤料的成熟期，与地下水的水质，特别是水中含铁量、滤料的粒径、滤层的厚度、滤速等因素有关。

水中含铁量在≤10mg/L时，抽水过滤持续到2~3天；含铁量在10~20mg/L时，需持续抽水到7天左右。

滤料的滤速为10~15m/h时，可以达到除铁效果；如果需要除锰滤速为≤6m/h，才能达到除锰目的。

2、工艺流程地下水中除铁、锰的工艺流程及设计方案因地下水中含铁、含锰、及其pH值的高低、处理水量的大小不同而不同。

当水中含铁量<10mg/L，pH ＝5.5时，设计为一次曝气、一级过滤；当水中含铁量10~20mg/L、pH＝5.5时，设计为一次曝气、二级串联过滤；当水中含铁锰均要去除时，原则上先除铁后除锰；当水中含铁、锰量比较低、pH值较高时，可以采用加大罐体直径，减慢滤速，用单级过滤予以去除。

当被除铁、除锰的原水pH值<6.8时，需向原水加碱或石灰拌搅成碱化溶液，提高pH值后，才能把水中的锰离子去除。

当水中含二氧化碳时，应首先将原水进行一次或二次曝气，去水中的侵蚀性二氧化碳，再除铁、锰。

二、滤料要求及反冲洗时间控制1、滤料的选择原水除铁锰过滤器：（1）填料材质：陶粒；用量：10吨；规格：1-2.5mm、大于2.5mm＜5%；小于1mm＜5%；真密度：1.5-2.1g/m³；堆积密度：750-1000kg/m³。
