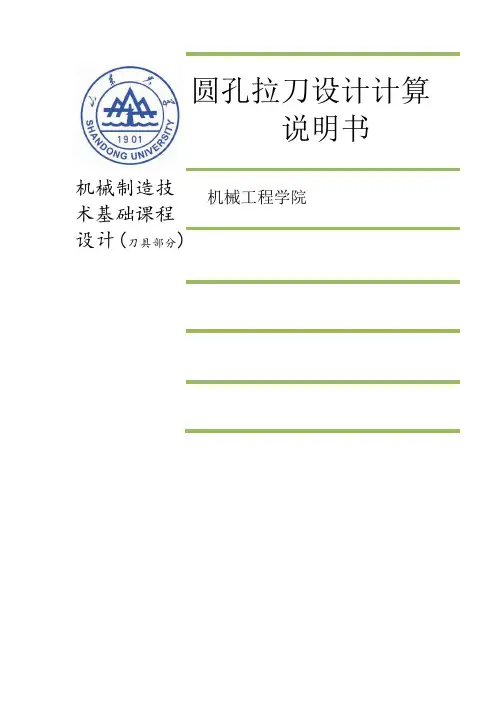

机械制造技术基础课程设计(刀具部分) 圆孔拉刀设计计算说明书机械工程学院目录一、原始条件及设计要求: (3)二、刀具结构形式的确定: (3)三、刀具材料的确定: (3)四、刀具几何参数的合理选择及其计算 (4)五、拉削力及拉刀强度验算: (8)5.1拉削力验算 (8)5.2 拉力强度验算 (9)六、技术条件的制定 (9)6.1拉刀热处理(文献[5]) (9)6.2拉刀表面粗糙度的制定(文献[3]) (9)6.3拉刀重要尺寸公差的制定(文献[3]) (10)七、拉刀的制造工艺及检验方法 (10)7.1拉刀的检验方法: (10)7.2拉刀制造工艺 (11)八、设计体会 (11)九、参考文献: (12)一、原始条件及设计要求:工件直径为:Φ30H7,长度为:25~40mm ,材料为45#钢,调质处理后硬度为HB220~250,抗拉强度为:0.75GPa ,工件如下图所示。
使用机床为L6140拉床。
试设计圆孔拉刀。
查阅《机械加工工艺手册》,所用机床为卧式内拉床,额定拉力为400kN ,最大行程为2000mm 。
最大拉力5300N 。
取拉削长度0L =40mm ,孔的最终尺寸要求为+0.021030mm二、刀具结构形式的确定:选用综合式圆拉刀,它综合分块式圆拉刀和分层式圆拉刀的优点,且圆拉刀可加工的精度和表面粗糙度为:一般:H7~H9,Ra0.8um 以下,完全符合加工要求。
综合式圆拉刀精切齿采用分层拉削图形,可保证较高的加工精度和表面质量,其粗切削齿采用分块拉削,但不分齿组,而是每齿切去一圈金属的一半,其余留给下一齿,每齿都有齿升量,故实际切削厚度为2f a (第一齿为f a )。
由于单位切削力减小,故齿升量f a 可适当增大,拉刀长度可减小。
此外,圆弧形分屑槽具有较大的侧后角,刀尖角也大,这些都使拉刀寿命延长。
这种拉刀也较易制造,所以在生产中应用较多。
三、刀具材料的确定:根据《金属切削刀具设计手册》,可选用拉刀材料为W6Mo5Cr4V2的普通高速工具钢。

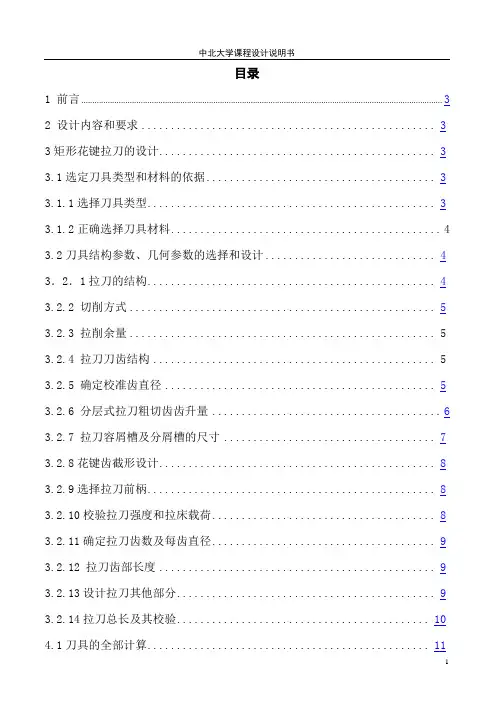

目录1 前言 (3)2 设计内容和要求 (3)3矩形花键拉刀的设计 (3)3.1选定刀具类型和材料的依据 (3)3.1.1选择刀具类型 (3)3.1.2正确选择刀具材料 (4)3.2刀具结构参数、几何参数的选择和设计 (4)3.2.1拉刀的结构 (4)3.2.2 切削方式 (5)3.2.3 拉削余量 (5)3.2.4 拉刀刀齿结构 (5)3.2.5 确定校准齿直径 (5)3.2.6 分层式拉刀粗切齿齿升量 (6)3.2.7 拉刀容屑槽及分屑槽的尺寸 (7)3.2.8花键齿截形设计 (8)3.2.9选择拉刀前柄 (8)3.2.10校验拉刀强度和拉床载荷 (8)3.2.11确定拉刀齿数及每齿直径 (9)3.2.12 拉刀齿部长度 (9)3.2.13设计拉刀其他部分 (9)3.2.14拉刀总长及其校验 (10)4.1刀具的全部计算 (11)4.2 排齿升量 (11)5.1 对技术条件的说明 (11)5.2键槽拉刀的尺寸偏差 (14)5.3拉到其他部分长度偏差 (14)5.4 拉刀主要技术条件 (15)6.铣刀的设计 (16)6.1齿形的设计计算 (16)6.2结构参数的选择及计算 (16)6.3矩形花键铣刀的技术条件 (18)6.4刀具的全部计算 (20)7总结 (21)8.参考文献 (21)9.致谢 (21)矩形花键拉刀及矩形花键铣刀设计说明书1.前言在拉床上使用拉刀加工工件的工艺过程称为拉削加工。
拉削主要用于大批量生产中加工各种形状的通孔、平面及成形面等。
拉刀是一种定型刀具,在一次拉削中完成粗切、精切、校准、修光操作,切除被加工表面的全部加工余量,生产率高,加工质量高。
但一把拉刀只适宜于一种规格尺寸的孔或槽,拉刀制造复杂,且成本高,只用于大批量生产中。
通过金属切削刀具课程设计,具体应使学生做到:(1) 掌握金属切削刀具的设计和计算的基本方法;(2) 学会运用各种设计资料、手册和国家标难;(3) 学会绘制符合标准要求的刀具工作图,能标注出必要的技术条件。

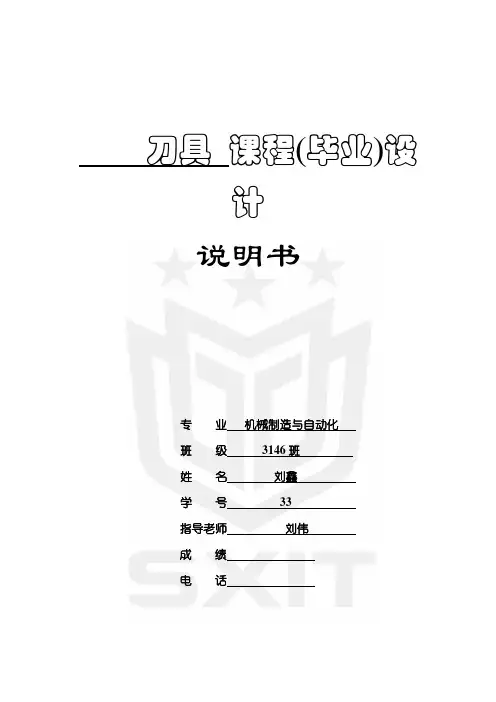

刀具课程(毕业)设计说明书专业机械制造与自动化班级3146班姓名刘鑫学号33指导老师刘伟成绩电话陕西国防工业职业技术学院(本页放置自己的设计任务书--按给定的尺寸画一张准确的零件图,要求标注清晰准确。
)已知条件加工零件图如图所示3-38。
材料;45钢 =0。
735 硬度=185220HBS 拉前孔颈+0.10拉后孔径+o.02733表面粗糙度Ra0.8um 拉床型号L6110.2设计要求设计计算组合式圆孔拉刀,绘制拉刀工作图。
3设计计算过程设计说明序号项目计算过程选用结果1 2 3 直径方向拉削余量A齿升量fa齿数1z直径xDA=max w min-dD=33.027-32=1.027粗切齿f1a=0.08过渡齿f11a=0。
05 0.045 0。
040 齿数=3精切齿f111a=0.02 齿数=4校正齿 0 齿数=5Z1=11111f1-2aZ ZAX(A+A)=3.73125粗切齿齿数=3切削余量为0。
73125x0.16=0。
117将余量分配到过渡齿和精切齿f1a=0。
08 0。
08 0。
08 齿数=3+1f11a=0.055 0。
05 0。
045 0.04 齿数=3+1f111a=0。
035 0。
02 0.02 0.02 0.02齿数=4+1校正齿=0 z=5粗切齿第一刀未切除故粗齿第一部32A=1.027f1a=0。
08f11a=0.05 0.0450.040 齿数=3f111a=0。
02 齿数=4校正齿 0齿数=51z=3。
73125f1a=0.08 0。
08 0。
08 齿数=3+1f11a=0。
055 0。
050。
045 0.04 齿数=3+1f111a=0.035 0。
020。
02 0。
02 0.024 5 几何参数齿距p/Mm2432.16D D= 32。
32 32.4859D D=32.59 32.69 32。
78 32.861015D D=32.867 32.907 32.947 32。

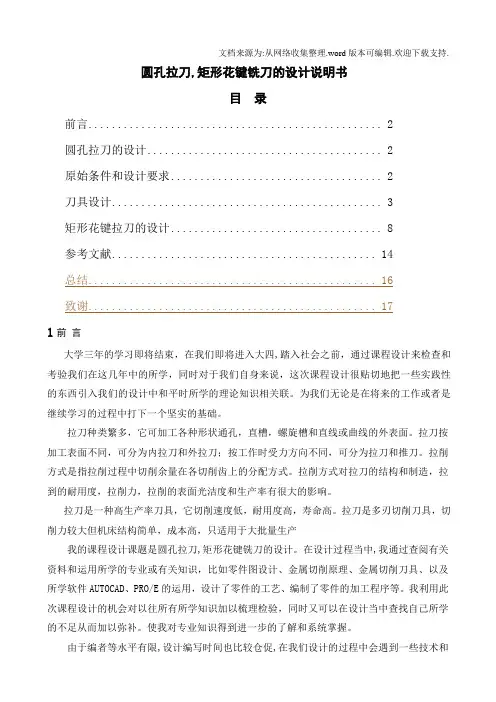

圆孔拉刀,矩形花键铣刀的设计说明书目录前言 (2)圆孔拉刀的设计 (2)原始条件和设计要求 (2)刀具设计 (3)矩形花键拉刀的设计 (8)参考文献 (14)总结 (16)致谢 (17)1前言大学三年的学习即将结束,在我们即将进入大四,踏入社会之前,通过课程设计来检查和考验我们在这几年中的所学,同时对于我们自身来说,这次课程设计很贴切地把一些实践性的东西引入我们的设计中和平时所学的理论知识相关联。
为我们无论是在将来的工作或者是继续学习的过程中打下一个坚实的基础。
拉刀种类繁多,它可加工各种形状通孔,直槽,螺旋槽和直线或曲线的外表面。
拉刀按加工表面不同,可分为内拉刀和外拉刀;按工作时受力方向不同,可分为拉刀和推刀。
拉削方式是指拉削过程中切削余量在各切削齿上的分配方式。
拉削方式对拉刀的结构和制造,拉到的耐用度,拉削力,拉削的表面光洁度和生产率有很大的影响。
拉刀是一种高生产率刀具,它切削速度低,耐用度高,寿命高。
拉刀是多刃切削刀具,切削力较大但机床结构简单,成本高,只适用于大批量生产我的课程设计课题是圆孔拉刀,矩形花键铣刀的设计。
在设计过程当中,我通过查阅有关资料和运用所学的专业或有关知识,比如零件图设计、金属切削原理、金属切削刀具、以及所学软件AUTOCAD、PRO/E的运用,设计了零件的工艺、编制了零件的加工程序等。
我利用此次课程设计的机会对以往所有所学知识加以梳理检验,同时又可以在设计当中查找自己所学的不足从而加以弥补。
使我对专业知识得到进一步的了解和系统掌握。
由于编者等水平有限,设计编写时间也比较仓促,在我们设计的过程中会遇到一些技术和其它方面的问题,再加上我们对知识掌握的程度,所以设计中我们的设计可能会有一些不尽如人意的地方, 为了共同提高今后设计编写的质量,希望在考核和答辩的过程中得到各位指导老师的谅解与批评指正,不胜感激之至.二、圆孔拉刀设计2.1已知条件被加工零件如图1所示,工件材料为:灰铸铁HT150;硬度HBS170 ;强度σb = 130Mpa ;工件长度L=46mm 。

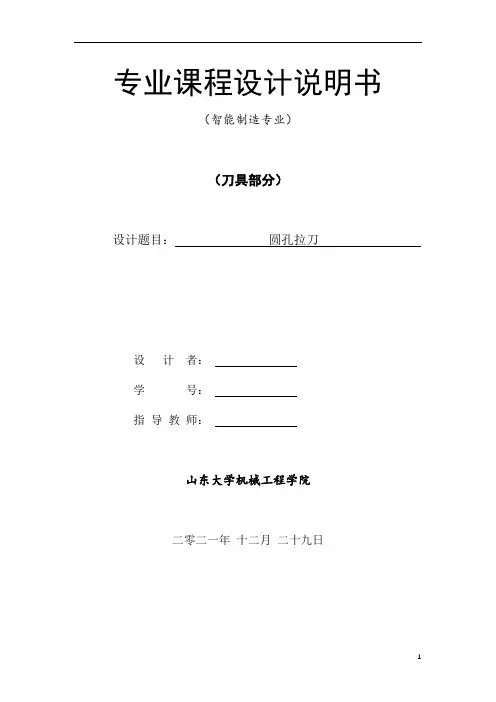

专业课程设计说明书(智能制造专业)(刀具部分)设计题目:圆孔拉刀设计者:学号:指导教师:山东大学机械工程学院二零二一年十二月二十九日目录1前言 (3)2绪论 (3)2.1矩形花键拉刀的相关介绍 (3)2.2设计的目的及要求 (3)2.2.1设计目的 (3)2.2.2设计要求 (4)3矩形花键拉刀设计 (4)3.1 原始条件和设计要求 (4)3.2 设计步骤 (4)3.2.1选择拉刀材料 (4)3.2.2确定拉削方式 (4)3.2.2选择切削齿几何参数 (4)3.2.4确定核准齿直径 (5)3.2.5计算拉削余量 (5)3.2.6选取齿升量 (5)3.2.7设计容屑槽 (5)3.2.8拉刀强度与拉床载荷 (6)3.2.9拉刀其他部分设计 (8)3.2.10计算和校验拉刀总长 (8)4总结 (9)5致谢 (9)6参考文献 ........................................ 错误!未定义书签。
1前言经过机械学院前三年的培养,刀具设计课程设计旨在锻炼我们运用所学知识的能力,将平时积累的知识和经验运用到刀具设计之中,夯实学习成果,进一步提高专业设计水平和设计能力。
拉刀种类繁多,它可加工各种形状通孔,直槽,螺旋槽和直线或曲线的外表面。
它是一种高生产率刀具,它切削速度低,耐用度高,寿命高。
拉刀是多刃切削刀具,切削力较大但机床结构简单,成本高,只适用于大批量生产。
我本次的课程设计课题是圆孔拉刀。
在设计过程当中,我查阅设计说明书和指导手册,比如金属切削原理及刀具,利用AutoCAD等软件辅助设计计算。
通过这次设计,我把以往所有所学知识加以梳理,同时又可以在设计当中查找自己所学的不足从而加以弥补,进而使我对专业知识得到更加全面和系统的掌握。
2绪论2.圆孔拉刀的相关介绍我设计选择的题目是:圆孔拉刀设计。
拉刀上有很多齿,后一个刀齿(或后一组刀齿)的齿高要高于(或齿宽宽于)前一个刀齿,所以当拉刀作直线运动时(对某些拉刀来说则为旋转运动),便能依次地从工件上切下很薄的金属层。
目录1 说明 (3)2 矩形花键拉刀 (4)2. 1 设计规定 (4)2. 2 设计环节 (4)2.2.1 花键孔尺寸 (4)2.2.2 拟定拉削余量 (4)2.2.3 齿升量的选择 (5)2.2.4 切削几何参数选择 (5)2.2.5 拟定校准齿直径 (6)2.2.6 倒角齿参数计算 (6)2.2.7 拟定齿距p及同时工作齿数 (7)2.2.8 容削槽的设计 (7)2.2.9 拉刀的分削槽形状 (8)2.2.10 花键齿截型设计 (8)2.2.11 粗算切削齿齿数 (9)2.2.12 计算切削齿部分长度 (10)2.2.13 拉刀尺寸设计 (10)2. 3 拉刀强度及拉床拉力校验 (13)2.3.1 拉削力 (13)2.3.2 拉刀强度校验 (13)2.3.3 拉床拉力校验 (13)2. 4 拟定拉刀的技术条件 (14)3 矩形花键铣刀 (15)3. 1 设计规定 (15)3. 2 设计环节 (15)3.2.1 花键轴尺寸 (15)3.2.2 具体参数设计 (15)3.2.3 齿形高度和宽度 (16)3.2.4 铣刀的孔径和外径 (16)3.2.5 铣刀的齿数 (17)3.2.6 铣刀的后角及铲削量 (17)3.2.7 铣刀的容削槽和分削槽 (18)3.2.8 校验 (18)3. 3 矩形花键铣刀的技术条件 (19)3.3.1 表面粗糙度(按GB1031-68) (19)3.3.2 尺寸公差 (19)3.3.3 形状位置公差 (19)3.3.4 齿形误差 (20)3.3.5 材料及热解决 (20)4 参考文献 (21)1说明大学三年的学习即将结束, 在我们即将进入大四,踏入社会之前, 通过课程设计来检查和考验我们在这几年中的所学, 同时对于我们自身来说, 这次课程设计很贴切地把一些实践性的东西引入我们的设计中和平时所学的理论知识相关联。
为我们无论是在将来的工作或者是继续学习的过程中打下一个坚实的基础。

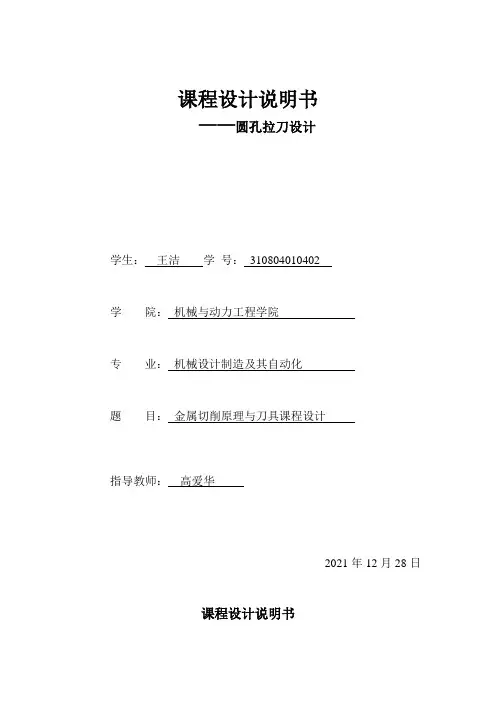

课程设计说明书——圆孔拉刀设计学生:王洁学号:310804010402学院:机械与动力工程学院专业:机械设计制造及其自动化题目:金属切削原理与刀具课程设计指导教师:高爱华2021年12月28日课程设计说明书金属切削原理与刀具课程设计圆孔拉刀设计任务书〔1〕设计要求在L6110型卧室拉床上,拉制上图所示零件的孔,工件材料45钢,0.735b GPa σ=,185~220HBS,坯孔为钻孔,尺寸见下表分组。
要求设计一把空拉刀。
参数:mm 023.00M 21D += 〔拉后孔径〕 mm 01.0030L -=mm 20D 1.01.0-W += 〔拉前孔径〕 〔2〕完成作业 1〕拉刀工作图 2〕设计说明书 一、内容摘要拉刀的种类很多,其中圆孔拉刀是使用很广泛的一种,圆孔拉刀由工作局部与非工作局部组成。
圆孔拉刀在加工工件时,因拉削方式不同每个刀齿的切屑层形状,切削顺序和切削位置也不同,而且它与切削力的大小,刀齿的负荷,加工质量,拉刀耐用度拉削长度等都有密切的关系,因此要根据需要设计拉刀。
拉刀上有很多齿,后一个刀齿〔或后一组刀齿〕的齿高要高于〔或齿宽宽于〕前一个刀齿〔或前一组刀齿〕,所以当拉刀作直线运动时,便能依次的从工件上切下很薄的金属层。
故加工质量好,生产效率高。
拉刀寿命长,并且拉床结构简单。
拉削有如下特点:1〕拉削时只有主运动,拉床结构简单操作方便。
2〕拉削速度较低,一般为,拉削平稳,且切削厚度很薄,因此拉刀精度可到达,外表粗糙度达。
3〕同时工作的刀齿多,切削刃长,一次行程完成粗、精加工,生产效率高。
4〕每一刀齿在工作过程中只切削一次,刀齿磨损慢,刀具耐用度高,寿命长。
5〕加工范围广,可拉削各种形状的通孔和外外表,但拉刀设计、制造复杂,价格昂贵,较适于大批量生产中应用。
前言将近一学期的金属切削原理及刀具的学习和认识,我们了解了各种刀具的材料,使用范围,使用方法及其性能;并且能够自己动手设计并能根据设计条件及加工条件查用资料、工作手册及公式具备计算设计简单刀具的能力。

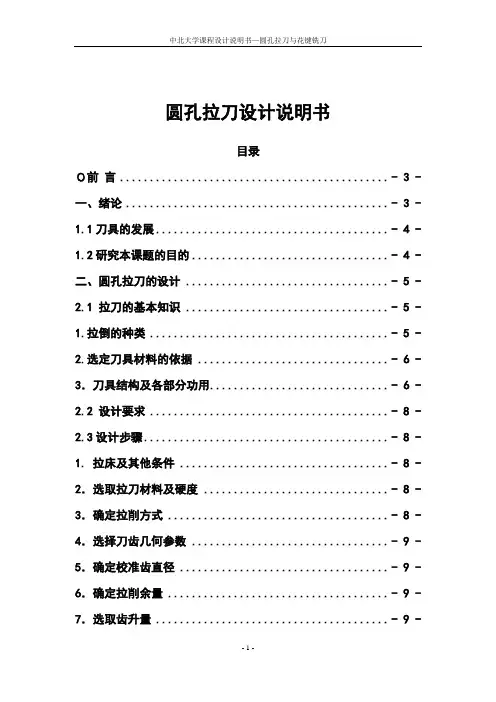

圆孔拉刀设计说明书目录0前言............................................. - 3 -一、绪论............................................ - 3 -1.1刀具的发展....................................... - 4 -1.2研究本课题的目的................................. - 4 -二、圆孔拉刀的设计 .................................. - 5 -2.1 拉刀的基本知识 .................................. - 5 -1.拉倒的种类 ........................................ - 5 -2.选定刀具材料的依据 ................................ - 6 -3.刀具结构及各部分功用.............................. - 6 -2.2 设计要求 ........................................ - 8 -2.3设计步骤......................................... - 8 -1. 拉床及其他条件 ................................... - 8 -2.选取拉刀材料及硬度 ............................... - 8 -3.确定拉削方式 ..................................... - 8 -4.选择刀齿几何参数 ................................. - 9 -5.确定校准齿直径 ................................... - 9 -6.确定拉削余量 ..................................... - 9 -7.选取齿升量 ....................................... - 9 -8.拉刀齿形及分屑槽参数............................... - 9 -9.确定分屑槽种类及参数.............................. - 10 -10.选择拉刀前柄 .................................... - 11 -11.校验拉刀强度与拉床载荷.......................... - 11 -12.确定拉刀齿数和每齿直径尺寸...................... - 11 -13.设计拉刀其它部分 ............................... - 12 -14.计算和校验拉刀总长.............................. - 13 -15.制定拉刀技术条件 ............................... - 13 -2.4 拉刀技术条件 ................................... - 13 -三、设计成果图 ..................................... - 14 -四、感想心得 ..................................... - 14 - 参考文献........................................... - 15 -0前言今年是我来到中北大学的第三年,三年的学习生活使我掌握了一定的专业知识,特别是大三的一年学习中,我了解到的都是有关于本专业或与本专业相关联的专业基础课。

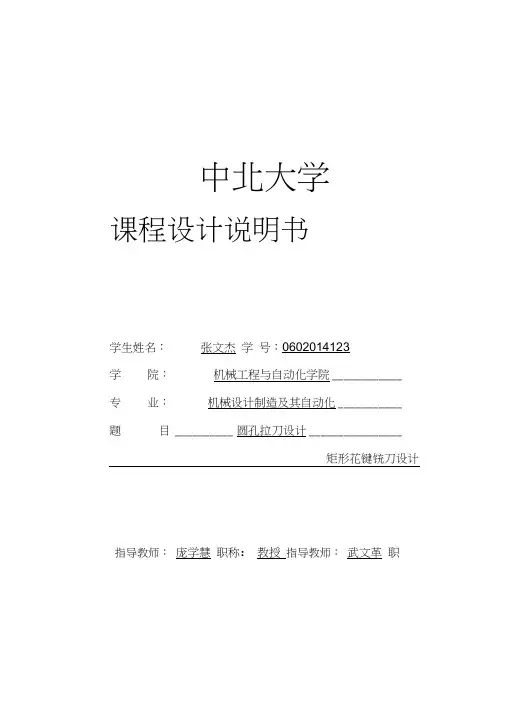

中北大学课程设计说明书学生姓名:张文杰学号:0602014123学院:机械工程与自动化学院____________ 专业:机械设计制造及其自动化___________ 题目__________ 圆孔拉刀设计________________矩形花键铳刀设计指导教师:庞学慧职称:教授指导教师:武文革职称:教授2009年6月3日中北大学课程设计任务书2008/2009 学年第_2_学期学院:机械工程与自动化学院______________ 专业:机械设计制造及其自动化____________ 学生姓名:张文杰学号:0602014123课程设计题目:___________ 圆孔拉刀设计______________矩形花键铣刀设计起迄日期:6月4日〜6月12日______________ 课程设计地点:___________ 工字楼______________________ 指导教师:_______________ 庞学慧、武文革______________ 系主任:_______________ 王彪_______________________下达任务书日期:2009 年6月3日课程设计任务书1设计目的:*・■ m ・・ H ・・・・WW ・■ VK・■・・ W ・■■*・・・■ n ・■・・W ・・ W ・・・■ H ・■ m ・・ ni・・・■ n ・■ S"F・・・¥■■・・・・■■r ■・■=*■・■ W・・・*■・・ n!・・■■*・・・■■・・・・・■"*・・■*■・■ VV ■・・・■"*・・・■ m ■・・ W ・・!■■»・・■ VB ■・9W ■壬金属切削刀具课程设计是学生在学完“金属切削原理及刀具”等有关课程的基础上进行的重要的实践性教学环节,其目的是使学生巩固和深化课堂理论教学内容,锻炼和培养学生综合运用所学知识和理论的能力,是对学生进行独立分析、解决问题能力的强化训练。
圆孔拉刀与矩形花键铣刀设计说明书目录0前言............................................. - 3 -一、绪论............................................ - 4 -1.1刀具的发展....................................... - 4 -1.2研究本课题的目的................................. - 4 -二、圆孔拉刀的设计 .................................. - 5 -2.1 拉刀的基本知识 .................................. - 5 -1.拉倒的种类 ........................................ - 5 -2.选定刀具材料的依据 ................................ - 6 -3.刀具结构及各部分功用.............................. - 6 -2.2 设计要求 ........................................ - 8 -2.3设计步骤......................................... - 8 -1. 拉床及其他条件 ................................... - 8 -2.选取拉刀材料及硬度 ............................... - 8 -3.确定拉削方式 ..................................... - 9 -4.选择刀齿几何参数 ................................. - 9 -5.确定校准齿直径 ................................... - 9 -6.确定拉削余量 ..................................... - 9 -7.选取齿升量 ....................................... - 9 -9.拉刀齿形及分屑槽参数.............................. - 10 -10.确定分屑槽种类及参数............................. - 11 -11.选择拉刀前柄 .................................... - 11 -12.校验拉刀强度与拉床载荷.......................... - 11 -13.确定拉刀齿数和每齿直径尺寸...................... - 12 -14.设计拉刀其它部分 ............................... - 13 -15.计算和校验拉刀总长.............................. - 14 -16.制定拉刀技术条件 ............................... - 14 -2.4 拉刀技术条件 ................................... - 14 -三、矩形花键铣刀的设计.............................. - 15 -1.铣刀的设计 ...................................... - 15 -2. 齿形的设计计算 .................................. - 15 -3. 结构参数的选择及计算............................. - 16 -4.设计要求......................................... - 17 -5.设计步骤主要计算 ................................. - 18 -6.刀齿、刀体强度和砂轮干涉的校验.................... - 19 -7.成形铣刀的技术条件 .............................. - 20 -8.刀具的计算整理 ................................... - 21 -四、设计成果图 ..................................... - 23 - 参考文献........................................... - 24 -0前言今年是我来到中北大学的第三年,三年的学习生活使我掌握了一定的专业知识,特别是大三的一年学习中,我了解到的都是有关于本专业或与本专业相关联的专业基础课。
一、金属切削刀具课程设计的目的金属切削刀具课程设计是学生在学完“金属切削原理及刀具”等有关课程的基础上进行的重要的实践性教学环节,其目的是使学生巩固和深化课堂理论教学内容,锻炼和培养学生综合运用所学知识和理论的能力,是对学生进行独立分析、解决问题能力的强化训练。
通过金属切削刀具课程设计,具体应使学生做到:(1) 掌握金属切削刀具的设计和计算的基本方法;(2) 学会运用各种设计资料、手册和国家标难;(3) 学会绘制符合标准要求的刀具工作图,能标注出必要的技术条件。
二、设计内容和要求完成矩形花键铣刀、矩形花键拉刀两种刀具的设计和计算工作,绘制刀具工作图和必要的零件图以及编写一份正确、完整的设计说明书。
刀具工作图应包括制造及检验该刀具所需的全部图形、尺寸、公差、粗糙度要求及技术条件等;说明书应包括设计时所涉及的主要问题以及设计计算的全部过程;设计说明书中的计算必须准确无误,所使用的尺寸、数据和计量单位,均应符合有关标准和法定计量单位;使用A4纸打印,语言简练,文句通顺。
具体设计要求见附页。
三、拉刀的设计(一)选定刀具类型和材料的依据1选择刀具类型:对每种工件进行工艺设计和工艺装备设计时,必须考虑选用合适的刀具类型。
事实上,对同一个工件,常可用多种不同的刀具加工出来。
采用的刀具类型不同将对加工生产率和精度有重要影响。
总结更多的高生产率刀具可以看出,增加刀具同时参加切削的刀刃长度能有效的提高其生产效率。
例如,用花键拉刀加工花键孔时,同时参加切削的刀刃长度l=B³n³Zi,其中B 为键宽,n为键数,Zi为在拉削长度内同时参加切削的齿数。
若用插刀同时参加切削的刀刃长度比插刀大得多,因而生产率也高得多。
2正确选择刀具材料:刀具材料选择得是否恰当对刀具的生产率有重要的影响。
因为硬质合金比高速钢及其他工具钢生产率高得多,因此,在能采用硬质合金、的情况下应尽力采用。
由于目前硬质合金的性能还有许多缺陷,如脆性大,极难加工等,使他在许多刀具上应用还很困难,因而,目前许多复杂刀具还主要应用高速钢制造。
课程设计说明书——拉刀设计目录1拉刀材料选择 (1)2拉削方式选择 (1)3几何参数确定 (1)4校准齿直径(以角标x表示校准齿的参数) (1)5拉削余量 (1)6齿升量 (1)7容屑槽 (1)7.1计算齿距 (1)7.2容屑槽形状及尺寸采用曲线齿背 (2)7.3校验容屑条件 (2)7.4.校验同时工作齿数 (2)8前柄部形状和尺寸 (2)9校验拉刀强度与拉床载荷 (3)10齿数及每齿直径 (3)11拉刀其他部分 (3)12计算和校验拉刀总长 (4)要求:工件材料50Cr ,工件直径D=180±0.1mm ,孔mm d 025.0050+,工件长度L=64mm ,正火处理。
1拉刀材料选择选择拉刀侧材料为W18Cr4V2拉削方式选择综合式3几何参数确定按表4.2,取前角0γ=15°,精切齿与校准齿前面倒棱,1γb =0.5~1mm ,1o γ=5°。
按表4.3,取粗切齿后角o α=3°,倒棱宽1a b ≤0.2mm ,精切齿后角o a =2°,1a b =0.3mm ,校准齿o a =1°,1a b =0.6mm 。
4校准齿直径(以角标x 表示校准齿的参数)δ+=max 0m x d d式中δ——收缩量,取δ=0.01mm ,则x d 0=50.025+0.01=50.035mm 。
5拉削余量按表4.1计算。
当预制孔采用钻削加工时,A 的初值为641.050005.01.0005.0+⨯=+=l d A m =1.05mm采用49Φ钻头,最小孔径为m in m d =49,拉削余量为min 0m x d d A -==50.035-49=1.035mm 。
6齿升量按表4.4,取粗切齿齿升量为f a =0.04mm 。
7容屑槽7.1计算齿距按表4.8,粗切齿与过度齿齿距为≈=506.1~3.1)(p 10mm取精切齿与校准齿齿距(用角标j 表示精切齿的参数)p p p x j )8.0~6.0(===7mm7.2容屑槽形状及尺寸采用曲线齿背按表4.9基本槽型,粗切齿与过渡齿取h=5mm ,g=4mm ,r=2.5mm ,R=10mm ,精切齿与校准齿取h=2.5mm ,g=2.5mm ,r=1.3mm ,R=4mm 。
一 、矩形花键拉刀设计1. 前言用于拉削的成形刀具。
刀具表面上有多排刀齿,各排刀齿的尺寸和形状从切入端至切出端依次增加和变化。
当拉刀作拉削运动时,每个刀齿就从工件上切下一定厚度的金属,最终得到所要求的尺寸和形状。
拉刀常用于成批和大量生产中加工圆孔、花键孔、键槽、平面和成形表面等,生产率很高。
2. 矩形花键拉刀的参数选择和设计计算 2.1原始条件及设计要求要求设计一把矩形花键拉刀,花键大径D=60H10()0120.0+m m, 小径d=52H7()0030.0+mm,键槽宽B=10H9()0036.0+mm,键数n=8,倒角高度C=0.5mm,拉削长度L=35mm,工件材料为45钢,硬度为HBS190,σb =630MPa 。
查表后,由花键拉刀的长度确定选用拉床L6120。
2.2 拉刀材料选择设计矩形花键拉刀采用W18Cr4V 高速钢制造。
2.3拉刀拉削及定心方式选择2.3.1拉削方式选择 拉削花键槽常采用渐成式分层拉削方式,且采用倒角----花键----内孔的组合方式。
2.3.2 定心方式 由于小径定心花键拉刀加工出的花键孔,能使小径与大径、键槽之间达到很高的同轴度和对称度,能够更好的满足该设计要求,故选择小径定心方式。
2.3 倒角齿参数确定图1 矩形花键拉刀倒角齿计算图2.3.1倒角齿θ角查手册表4-29,由n=8,查得θ=45°。
2.3.2 倒角齿测量值MB1=B+2C=10+2×0.5=11mmsinψ1= b1/d=0.2115,ψ1=12.21°ψ2=45°-ψ1=32.78°M=d×cosψ2/2=21.86mm2.3.3 倒角齿最大直径d1OH=(2M-B×cos45°)/2sin45°=25.915mmtanψB=B/(2×OH)=0.192938d B= B/sinψB=52.78mmd1=d B+(0.3—0.6)mm=53.23mm2.4 拉削余量按表4-1计算圆形拉削余量为1mm,预制孔径为51mm。
目录一、设计可转位车刀(1).选择刀片夹固结构 (2)(2).选择刀片结构材料 (2)(3).选择车刀合理角度 (2)(4).选择切削用量 (2)(5).选择刀片型号和尺寸 (2)(6)选择刀垫型号的尺寸 (3)(7).计算刀槽角度 (3)(8).计算铣制刀槽时需要的角度 (6)(9).选择刀杆材料和尺寸 (6)(10).选择偏心销及其相关尺寸 (6)二、设计综合轮切式圆孔拉刀(1).选择拉刀材料 (7)(2).选择拉削方式 (7)(3).选择拉刀几何参数 (7)(4).确定校准齿直径 (8)(5).确定拉削余量 (8)(6).选取齿升量 (8)(7).设计容屑槽 (8)(8).确定分屑槽参数 (9)(9).选择拉刀前柄部形状和尺寸 (9)(10).校验拉刀强度与拉床载荷 (9)(11).确定拉刀齿数和每齿直径 (9)(12).设计拉刀其他部分 (10)(13).设计和校验拉刀总长 (11)三、设计总结 (12)参考文献 (13)一.设计可转位车刀(1): 选择刀片夹固结构工件的直径D 为 140mm,因此可以在普通机床C630上加工. 且属于连续切削,参照2.1典型刀片结构简图和特点,采用偏心式刀片夹固结构较为合适.(2): 选择刀片结构材料.加工工件材料为40Cr,正火处理,连续切屑,且加工工序为粗车,半精车了两道工序.由于加工材料为钢料,因此刀片材料可以采用YT 系列,YT15宜粗加工,YT30宜精加工,本题要求达到半精加工,因此材料选择YT30硬质合金.(3): 选择车刀合理角度根据刀具合理几何参数的选择,并考虑可转位车刀几何角度的形成特点,四个角度做如下选择:① 前角0γ:工件材料为40Cr,半精车,因此前角可选0γ=140,② 后角0∂:工件材料为中碳钢(正火),半精车,因此后角可选0∂=60 ③ 主偏角γκ:根据题目要求,主偏角γκ=450④ 刃倾角s λ:刃倾角s λ=-50后角0∂的实际数值及副刃后角'0∂和副偏角'γκ在计算刀槽角度时经校验确定.(4): 选择切屑用量粗车时,背吃刀量p a =3mm,进给量f=0.6mm/r,切削速度v=110m/min 半精车时, 背吃刀量p a =1mm,进给量f=0.3mm/r,切削速度v=130m/min(5): 刀片型号和尺寸① 选择刀片有无中心孔.由于刀片加固结构已选定为偏心式,因此应选用有中心固定孔的刀片.② 选择刀片形状.按选定主偏角γκ=45,选用正方形刀片.③ 选择刀片的精度等级.刀片精度等级的选择原则,一般情况下选用U 级.④ 选择刀片内切圆直径d(或刀片边长L).根据已确定的背吃刀量p a =1mm, 主偏角γκ=450,刃倾角s λ=-50,将p a ,γκ,s λ代入下式可得刀刃的实际参加工作长L se 为L se =s cos sin a λκγp =cos(-5)45sin 1=1.42mm 因为是正方形,L=d>1.5 L se =2.13mm,保证切削工作顺利进行.⑤ 选择刀片厚度.根据已选择的背吃刀量p a =1mm,进给量f=0.3mm/r 选择刀片厚度的诺模图,求得刀片厚度S ≥2.7mm.⑥ 选择刀尖圆弧半径εr .根据已选择的背吃刀量p a =1mm,进给量f=0.3mm/r 选择刀尖圆角半径的诺莫图,求得连续切削时εr =0.6mm⑦ 选择刀片断屑槽型式和尺寸.中刀片断屑槽类型和尺寸的选择原则,根据已知的已知条件,选择A 型断屑槽.综上7方面的选择结果,根据 表 2.10确定选用的刀片型号为SNUM120408-A3.L=d=12.70mm;s=4.76mm;d 1=5.16mm;m=2.301mm; εr =0.8mm刀片刀尖角b ε=90;刀片刃倾角sb λ=0;断屑槽宽W n =3mm;取法前角bn γ=200(6): 选择硬质合金刀垫型号和尺寸硬质合金刀垫形状和尺寸的选择,取决于刀片加固结构及刀片的型号和尺寸,选择与刀片型号SNUM120408-A3相适应的硬质合金刀垫的型号,根据表2.14选择型号为S12B 型刀垫.尺寸为:长度L=11.70mm,厚度s=3.18mm 中心孔直径d 1=6.6mm.,εr =0.8,D=8,C=1.5.(7): 计算刀槽角度可转为车刀几何角度,刀片几何角度,刀槽几何角度之间的关系, 刀槽角度的计算:① 刀杆主偏角rg krg k =γκ=450② 刀槽刃倾角sg λsg λ=s λ=-50③ 刀槽前角og r将0γ=140,bn γ=200, s λ=-50代入下式tan og γ=snb s bn λγγλγγcos tan tan 1cos /tan tan 00+-=-0.106 则og γ=-6.050,取og γ=-60④ 验算车刀后角a 0.车刀后角a 0的验算公式为:tan a 0=s og nb s og nb a a λγλγcos tan tan 1)cos tan (tan +-当nb a =0时,则上式成为:tan a 0=-s og λγ2cos tan将og γ=-60, s λ=-50代入上式得a 0=5.8800。
前言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。
就我个人而言,我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练,从中锻炼自己分析问题、解决问题的能力,为今后参加祖国的“四化”建设打下一个良好的基础。
随着科学技术的发展,各种新材料、新工艺和新技术不断涌现,机械制造工艺正向着高质量、高生产率和低成本方向发展。
各种新工艺的出现,已突破传统的依靠机械能、切削力进行切削加工的范畴,可以加工各种难加工材料、复杂的型面和某些具有特殊要求的零件。
数控机床的问世,提高了更新频率的小批量零件和形状工具是人类文明进步的标志。
自20世纪末期以来,现代制造技术与机械制造工艺自动化都有了长足的发展。
但工具(含夹具、刀具、量具与辅具等)在不断的革新中,其功能仍然十分显著。
机床夹具对零件加工的质量、生产率和产品成本都有着直接的影响。
复杂的零件加工的生产率及加工精度。
特别是计算方法和计算机技术的迅速发展,极大地推动了机械加工工艺的进步,使工艺过程的自动化达到了一个新的阶段目录1.已知条件 (5)2.车刀具材料的选择 (6)3.车刀几何参数的确定 (6)4.车刀具体设计 (8)5.拉刀已知条件 (10)6.拉刀几何参数的确定 (13)7拉刀的具体设计 (14)8.小结 (15)9.参考文献 (16)1.C刀片95°偏头外圆车刀设计已知: 工件材料HT200,使用机床CA6140,加工后dm=95,Ra=3.2,需粗、半精车完成,加工余量自定,设计装C刀片95°偏头外圆车刀。
设计步骤:1.1选择刀片夹固结构考虑到加工是在CA6140普通机床上进行,属于连续切削,参照表2-1典型刀片夹固结构简图和特点,采用偏心式刀片夹固结构。
