第六章 多路复用技术要点

通信系统中的多路复用技术介绍多路复用技术指的是在通信系统中，通过将多个信号合并在一个信道中传输，以提高通信信道的利用率和传输效率的一种技术。

它可以将不同用户的信号同时传输在同一个信道中，从而实现多个用户同时进行通信。

下面将详细介绍多路复用技术的原理和步骤。

一、多路复用技术的原理1. 频分多路复用（FDM）：将传输信道频带划分为若干个不重叠的子信道，每个子信道用于传输一个用户的信号。

通过控制每个子信道的带宽，可以使不同用户之间的信号不会相互干扰。

2. 时分多路复用（TDM）：将传输信道的时间分成若干个时隙，每个时隙用于传输一个用户的信号。

用户的信号在不同的时隙进行传输，通过控制每个用户的传输速率，可以实现多用户同时传输。

3. 统计多路复用（SDM）：根据用户的传输需求和信道的使用情况，动态地分配信道资源。

当用户的传输需求较小或者其他用户没有传输时，可以将信道资源分配给其他用户使用。

二、多路复用技术的步骤1. 信号接入：将不同用户产生的信号接入到通信系统中。

用户的信号可以通过不同的方式接入，如数字化后通过信号结构器输入、模拟信号通过模数转换器转换为数字信号后输入等。

2. 信号编码：对每个用户的信号进行编码。

编码可以使得不同用户的信号在传输过程中相互独立，不会相互干扰。

常见的编码方式有频分编码、时分编码等。

3. 多路复用：将各个用户的信号按照多路复用技术的原理进行合并。

例如，对于频分多路复用技术，可以将每个用户的信号经过调制后分配到不同的频带中；对于时分多路复用技术，可以将每个用户的信号按照时间顺序分配到不同的时隙中。

4. 信号传输：将多路复用后的信号通过信道传输。

传输过程中需要保持信号的完整性和准确性，避免信号受到干扰或衰减。

5. 信号分解：在接收端，将传输的信号进行分解，分离出各个用户的信号。

分解可以使用与多路复用技术相对应的解复用技术，如频分解复用、时分解复用等。

6. 信号解码：对分离出的每个用户的信号进行解码。

多路复用技术_计算机网络技术_多路复用技术——计算机网络技术的关键支撑在当今数字化的时代，计算机网络已经成为我们生活和工作中不可或缺的一部分。

无论是浏览网页、观看视频、进行在线游戏，还是企业的远程办公和数据传输，都离不开高效稳定的网络支持。

而在计算机网络技术中，多路复用技术扮演着至关重要的角色，它就像是一位高效的调度员，能够充分利用有限的网络资源，实现数据的快速、准确传输。

那么，什么是多路复用技术呢？简单来说，多路复用技术是一种将多个信号或数据流合并到一个单一的通信信道上进行传输，然后在接收端再将它们分离出来的技术。

想象一下，有许多辆车（信号或数据流）都想要通过一条狭窄的道路（通信信道），如果没有合理的调度，必然会导致交通拥堵。

而多路复用技术就是那个聪明的交通警察，它能安排好这些车辆的通行顺序，使得道路资源得到充分利用，交通得以顺畅进行。

多路复用技术主要有以下几种常见的类型：时分多路复用（TDM）、频分多路复用（FDM）、波分多路复用（WDM）和码分多址（CDMA）。

时分多路复用是按照时间片来分配信道资源的。

就好比把一天的时间分成很多个小时段，每个小时段分配给不同的任务。

在 TDM 中，将通信信道的传输时间划分成若干个固定长度的时隙，每个时隙分配给一个信号源。

例如，在一个电话通信系统中，如果有 8 个用户需要通话，那么系统会将每个用户的通话时间分成 8 个等长的时隙，每个用户在自己的时隙内进行通话，轮流使用信道，从而实现多个用户共享同一信道的目的。

频分多路复用则是根据频率来划分信道资源的。

我们可以把它想象成一个广播电台，不同的电台使用不同的频率进行广播，听众可以通过调谐到不同的频率来收听自己喜欢的节目。

在 FDM 中，通信信道的带宽被分成若干个相互不重叠的频段，每个频段分配给一个信号源。

每个信号源使用自己分配到的频段进行传输，从而在同一信道上实现多个信号的同时传输。

波分多路复用是在光纤通信中常用的技术。

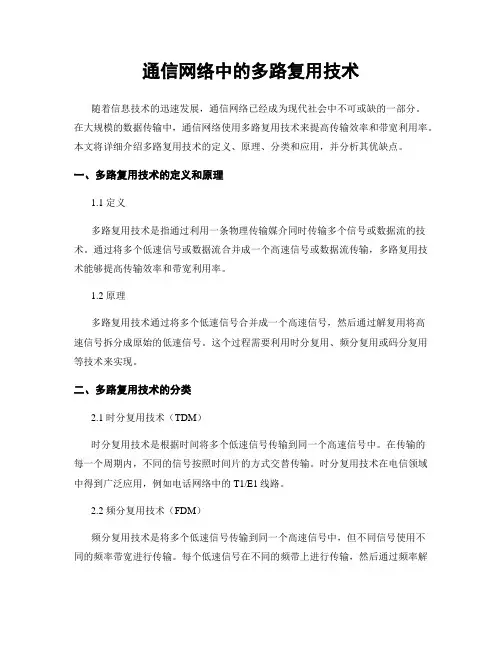

通信网络中的多路复用技术随着信息技术的迅速发展，通信网络已经成为现代社会中不可或缺的一部分。

在大规模的数据传输中，通信网络使用多路复用技术来提高传输效率和带宽利用率。

本文将详细介绍多路复用技术的定义、原理、分类和应用，并分析其优缺点。

一、多路复用技术的定义和原理1.1 定义多路复用技术是指通过利用一条物理传输媒介同时传输多个信号或数据流的技术。

通过将多个低速信号或数据流合并成一个高速信号或数据流传输，多路复用技术能够提高传输效率和带宽利用率。

1.2 原理多路复用技术通过将多个低速信号合并成一个高速信号，然后通过解复用将高速信号拆分成原始的低速信号。

这个过程需要利用时分复用、频分复用或码分复用等技术来实现。

二、多路复用技术的分类2.1 时分复用技术（TDM）时分复用技术是根据时间将多个低速信号传输到同一个高速信号中。

在传输的每一个周期内，不同的信号按照时间片的方式交替传输。

时分复用技术在电信领域中得到广泛应用，例如电话网络中的T1/E1线路。

2.2 频分复用技术（FDM）频分复用技术是将多个低速信号传输到同一个高速信号中，但不同信号使用不同的频率带宽进行传输。

每个低速信号在不同的频带上进行传输，然后通过频率解复用将不同频带的信号分开。

频分复用技术常用于无线通信系统中，例如移动通信中的CDMA系统。

2.3 码分复用技术（CDM）码分复用技术是以特定的编码方式将多个低速信号混合到同一个高速信号中。

每个低速信号通过特定的编码方式与伪随机序列相乘，形成相互独立的码元。

接收端通过对收到的码元进行解码，即可恢复原始的低速信号。

码分复用技术广泛应用于数据通信中，如3G和4G无线网络。

三、多路复用技术的应用3.1 电话通信多路复用技术在电话网中得到了广泛的应用。

通过使用时分复用技术，电话网络可以传输多个通话同时进行，提高了通信效率。

3.2 数据通信在数据通信中，多路复用技术可以将多个低速数据流合并成一个高速数据流进行传输。

多路复用技术第一篇：多路复用技术的概述多路复用(Multiplexing)技术是传输领域中常见的一种技术，其主要目的是在有限的传输带宽内，同时传输多个信号。

多路复用技术可以充分利用传输媒介的带宽，提高传输效率，降低成本。

在计算机网络领域中，多路复用技术也被广泛应用。

本篇文章将着重讨论多路复用技术在计算机网络中的应用。

在计算机网络中，多路复用技术是指将多个数据流并行地传输在同一个物理通道上。

通过多路复用技术，不同的应用程序可以同时在同一个物理通道上进行数据传输，从而提高网络性能，减少网络拥堵和传输时延。

常见的多路复用技术包括时分复用、频分复用、波分复用和码分复用等。

时分复用技术是将待传输的多个数据流按照时间片的方式交替传输。

在传输过程中，每个数据流被分配到固定时间片上，只有在该时间片内可以进行数据传输。

时分复用技术被广泛应用在电话网络、无线通信系统以及数字广播电视系统等领域中。

频分复用技术是将待传输的多个数据流按照频率的不同进行分配，然后将这些数据流在同一个物理通道上进行传输。

在频分复用技术中，每个数据流被分配到一个独立的频带上进行传输，不同的数据流之间不会互相干扰。

频分复用技术在移动通信系统、卫星通信系统以及无线电广播系统等领域中得到广泛应用。

波分复用技术是利用不同波长的光波来传输多个数据流的技术。

在波分复用技术中，每个数据流被分配一个独立的光波进行传输，不同的数据流之间不会互相干扰。

波分复用技术被广泛应用在光纤通信系统中。

码分复用技术是利用不同的码来区分多个数据流的技术。

在码分复用技术中，每个数据流被编码成不同的码，并在同一物理通道上进行传输。

在接收端，可以通过解码的方式将不同的数据流区分出来。

码分复用技术被广泛应用在卫星通信系统、移动通信系统以及局域网中。

总之，多路复用技术是一种非常重要的网络传输技术，可以提高网络带宽利用率，提高网络性能和传输效率。

在计算机网络中，多路复用技术被广泛应用，可以提高网络吞吐量，减少网络拥堵和传输时延，为网络应用提供更稳定的服务。

多路复⽤技术（频分多路复⽤、时分多路复⽤和波分多路复⽤）基带信号就是将数字信号1或0直接⽤两种不同的电压来表⽰，然后送到线路上去传输。

宽带信号则是将基带信号进⾏调制后形成的频分复⽤模拟信号。

多路复⽤技术的基本原理是：各路信号在进⼊同⼀个有线的或⽆线的传输媒质之前，先采⽤调制技术把它们调制为互相不会混淆的已调制信号，然后进⼊传输媒质传送到对⽅，在对⽅再⽤解调（反调制）技术对这些信号加以区分，并使它们恢复成原来的信号，从⽽达到多路复⽤的⽬的。

常⽤的多路复⽤技术有频分多路复⽤技术和时分多路复⽤技术。

频分多路复⽤是将各路信号分别调制到不同的频段进⾏传输，多⽤于模拟通信。

频分复⽤(FDM，Frequency Division Multiplexing)就是将⽤于传输信道的总带宽划分成若⼲个⼦频带(或称⼦信道)，每⼀个⼦信道传输1路信号。

频分复⽤要求总频率宽度⼤于各个⼦信道频率之和，同时为了保证各⼦信道中所传输的信号互不⼲扰，应在各⼦信道之间设⽴隔离带，这样就保证了各路信号互不⼲扰(条件之⼀)。

频分复⽤技术的特点是所有⼦信道传输的信号以并⾏的⽅式⼯作，每⼀路信号传输时可不考虑传输时延，因⽽频分复⽤技术取得了⾮常⼴泛的应⽤。

频分复⽤技术除传统意义上的频分复⽤(FDM)外，还有⼀种是正交频分复⽤(OFDM)。

频分多路复⽤的原理图如下所⽰：时分多路复⽤技术是利⽤时间上离散的脉冲组成相互不重叠的多路信号，⼴泛应⽤于数字通信。

时分多路复⽤适⽤于数字信号的传输。

由于信道的位传输率超过每⼀路信号的数据传输率,因此可将信道按时间分成若⼲⽚段轮换地给多个信号使⽤。

每⼀时间⽚由复⽤的⼀个信号单独占⽤,在规定的时间内,多个数字信号都可按要求传输到达,从⽽也实现了⼀条物理信道上传输多个数字信号。

假设每个输⼊的数据⽐特率是 9. 6kbit / s ,线路的最⼤⽐特率为76. 8 kbit / s ,则可传输8 路信号。

除了频分和时分多路复⽤技术外，还有⼀种波分复⽤技术。

￿多路复用技术数据通信基础CONTENTS目录1,复用技术原理2,复用技术方法多路复用:多个信息源享一个公信道。

DEMUX 复用器解复用器享信道MUX 信源信宿提高线路利用率适用场合:当信道地传输能力大于每个信源地平均传输需求时。

￿￿￿￿￿￿￿复用地基本思想:把公享信道用某种方法划分成多个子信道,每个子信道传输一路数据。

四种复用方法频分复用FDM￿:按频率划分不同地信道,如CATV系统波分复用WDM:按波长划分不同地信道,用于光纤传输码分复用CDM￿:按地址码划分不同地信道,非常有发展前途时分复用TDM￿:按时间划分不同地信道,目前应用最广泛频分复用原理:在物理信道地可用带宽超过单个原始信号所需带宽情况下,可将该物理信道地总带宽分割成若干个与传输单个信号带宽相同（或略宽）地子信道,每路信号占用一个频率通道进行传输。

以防相互干扰波分复用原理:也成光地频分复用。

整个波长频带被划分为若干个波长范围,每路信号占用一个波长范围来进行传输。

光载波地间隔为0.2~1.6nm之间。

F2F1F3光谱F 1F 2F 3享光纤地光谱 光纤2光纤3光纤1享光纤λλλ棱柱/衍射光栅一根光纤上复用80-160个光载波信号波分多路复用一般用波长分割复用器与解复用器（也称合波/分波器）分别置于光纤两端,实现不同光波长信号地耦合与分离。

将光纤￿1,￿光纤2,￿光纤3￿路信号连接到棱柱上,每路信号处于不同地波段,￿3￿束光通过棱柱/衍射光栅合成到一根享光纤上,待传输到目地地后,在将它们用同样地方法分离。

码分复用原理:每个用户可在同一时间使用同样地频带进行通信,但使用地是基于码型地分割信道地方法,即每个用户分配一个地址码,各个码型互不重叠,通信各方之间不会相互干扰,抗干扰能力强。

它不仅可以提高通信地语音质量与数据传输地可靠性及减少干扰对通信地影响,还增大了通信系统地容量。

码分多路复用技术主要用于无线通信系统,特别是移动通信系统。

笔记本电脑或个数字助理（Personal￿Data￿Assistant,￿PDA）及掌上电脑（Handed￿Personal￿puter,￿HPC）等移动性计算机地联网通信就是使用了这种技术。
