地表钢花管注浆加固技术交底、安全交底
技术交底记录共 3 页第 1 页工程接受交底新石花庙隧道(YDK1 0 4+ 2 65) 新石花庙隧道作业队名称班组交底地表钢花管注浆加固技术交交底 20 10 年1 1 月 2 5日项目底日期交底内容：根据现场的实际情况，新石花庙隧道隧道明洞及明暗交界段地表钢花管注浆加固需符合以下技术标准:一、Ф75 钢花管注浆加固措施施工及技术参数1、YDK1 0 3＋945,YDK 10 3+ 9 55 洞口段挡墙背后各施作 5 排,伸入 W3 地层以下1 m ,间距 0.8m＊0．8m，梅花形布置.2、 YDK10 3+955,YDK10 4 + 07 5 明洞段两侧距衬砌外缘各 8m 范围施作10 排,间距均为 0.8m*0。
8m，梅花形布置.钢花管在洞身位于人工填土时伸入隧底以下 1m ,其余段伸入 W3 地层以下 1m .3、YDK10 4 +07 5 ,YDK104+090 暗洞段隧道中线两侧各 1 2。
5 m 范围顺料场下挡结构边缘施作Ф75 钢花管加固措施，间距均为0。
8m＊0 .8m ,梅花形布置，伸入 W3 地层以下 1m 。
二、Ф75钢花管注浆加固措施工主要工序施工主要工序有:准备工作、搭设平台、安装钻机、钻孔、安装Ф75 钢花管、管内注浆。
三、Ф75 钢花管制作钢花管采用Ф75 mm 热轧无缝钢管,长度为1 0，40m,每根钢管的长度分别为9m 和 3m,在末端的钢管有一端加工成尖形；其它钢管的两端均加工成丝扣,丝口长度为 15cm，采用外套丝扣连接。
同一面上的接头不超过总管数的 50，。
钢花管上钻对穿钢管的注浆孔,孔径 10,16mm,孔间距 200mm，呈梅花型布置,尾部留不钻孔的止浆段 150cm，相邻两对孔线成垂直状态。
四、钻孔施工钢花管钻孔采用全液压钻机。
钻孔时采用钻杆+岩心管＋岩心钻头和钻杆+扶正器+潜孔锤＋纤头两种组合钻具,进行风动干式成孔。
此工艺能有效的防止钻孔偏斜，保证孔道清洁.钻孔结束后,利用钻杆进行二次扫孔,以便顺利进行下管工序。
注浆作业安全技术交底范本模板
一、工程名称：____________________二、施工单位：____________________三、分部分项工程：____________________四、工种：____________________五、交底日期：____________________六、接受人（全员）签字：____________________一、作业人员要求1. 进入施工现场的人员必须按要求正确佩戴安全帽、防护眼镜、防尘口罩等劳动保护用品。
2. 进场作业人员应接受过相关专业职能培训，熟悉注浆作业安全技术。
3. 严禁酒后上岗，禁止穿高跟鞋、拖鞋等不安全鞋具。
二、现场安全措施1. 施工现场应有充足的照明，夜间施工应配备临时照明设备。
2. 施工现场配电箱必须采用TN—S接零保护系统（即三相五线制），配电箱和开关箱应安装牢固，设置地点应平坦并高出地面，其附近不得堆放杂物。
3. 电缆、电线必须挂设整齐，严禁拖地、浸水。
电线电缆有破皮等缺陷必须进行包扎处理。
4. 施工场地应有警示标志，如泥浆池、空孔处等。
5. 施工现场应有安全通道，通道畅通无阻。
6. 施工现场应有专人负责安全监督，发现安全隐患及时上报并整改。
三、注浆作业安全技术1. 注浆前，应对注浆设备、管路、阀门等进行检查，确保完好。
2. 注浆过程中，应密切注意压力表变化，防止压力过高导致爆管伤人。
3. 注浆作业人员应佩戴防护眼镜，防止浆液溅入眼睛。
4. 拆除压浆管时，要注意高压管中带压力的浆液射出，压浆口不要正对操作人员。
5. 振实机振动时，注意用电安全，振动板下不得把手伸入。
6. 高空作业时，工作平台必须牢固稳定，高空作业人员应佩戴安全带，专人护定。
7. 施工现场泥浆池及空孔处应有警戒标志，一切安全设施装置及安全标志牌，禁止随意拆除或移动。
四、其他注意事项1. 施工过程中，应保持施工现场整洁有序，物品摆放整齐。
2. 注浆后，先卸压才能拆卸管路/接头，严禁在注浆过程中或没有卸压的情况下进行拆卸。
注浆作业安全技术交底范本模板
一、工程名称：__________________________二、施工单位：__________________________三、分部分项工程：__________________________四、交底日期：__________________________五、交底内容：一、安全教育培训1. 进场作业人员必须接受专业安全教育培训，了解注浆作业的安全操作规程和注意事项。
2. 新员工必须通过安全技术考核后方可上岗。
二、个人防护用品1. 作业人员必须佩戴安全帽、防尘口罩、防护眼镜、防滑鞋等个人防护用品。
2. 高空作业人员必须佩戴安全带，并系好保险绳。
三、现场安全措施1. 施工现场应设置明显的警示标志，禁止无关人员进入。
2. 施工现场应有充足的照明，夜间施工时必须使用安全电压。
3. 施工现场应保持整洁，不得堆放杂物，防止滑倒事故发生。
四、设备安全操作1. 作业人员必须熟悉设备性能，掌握设备操作规程。
2. 设备启动前，应检查设备是否完好，电源线路是否畅通。
3. 注浆泵、搅拌机等设备在运行过程中，严禁触摸旋转部件，防止夹手事故发生。
五、作业环境安全1. 注浆作业区域应保持通风良好，防止有害气体积聚。
2. 施工现场应设置防护围栏，防止人员误入危险区域。
3. 注浆作业时，应保持安全距离，防止高压浆液伤人。
六、操作流程及注意事项1. 注浆作业前，应检查注浆管路、阀门、接头等是否完好，确保无泄漏。
2. 注浆过程中，应密切观察压力表，防止压力过高导致管道爆裂。
3. 注浆结束后，应先关闭注浆泵，待压力降至零后再关闭阀门，防止浆液倒流。
4. 注浆作业过程中，严禁使用明火，防止火灾事故发生。
七、应急措施1. 作业人员应熟悉应急措施，一旦发生事故，立即采取相应措施进行处理。
2. 施工现场应配备急救箱，确保事故发生时能及时救治伤员。
八、交底人：__________________________九、旁站监理：__________________________十、接受人（全员）签字：__________________________注：以上内容仅供参考，具体交底内容应根据实际情况进行调整。
(完整word版)后注浆技术交底
表C2—2
技术、安全交底记录
施工单位:河南新隆建设工程有限公司2014年5月30日编号:
工程名称
高河棚户区1#建筑物
交底部位
桩基础后注浆
共5页
第1页
交底内容:
一、后注浆施工前期准备工作
1 、注浆管制作:
(1) 注浆管管材、规格: 为保证注浆管连接强度, 采用钢管DN20注浆管, 丝扣连接。
2 注浆管布设与安装
技术负责人:交底人:接交人:
表C2—2
技术、安全交底记录
施工单位:河南新隆建设工程有限公司2014年5月30日编号:
工程名称
高河棚户区1#建筑物
交底部位
桩基础后注浆
共5页
第4页
四、后注浆施工质量保证措施
1.施工前应检查有关技术文件（注浆点位置、浆液配比、注浆施工技术参数, 检测要求等）, 对有关浆液组成材料的性能及注浆设备也应进行检查。
（5）注浆终止条件:
当满足下列条件之一时, 可终止注浆：
a.注浆总量和压力值均达到设计要求:
b.单桩注浆量达到设计值75%,且注浆压力超过设计值；
（6）如出现注浆压力长时间低于正常值或地面出现冒浆或周围孔串浆, 应更改为间歇注浆, 间歇时间宜为30~60min, 或调低浆液水灰比。
（7）注浆结束时, 做好记录, 用清水将压浆管冲洗干净并放好。
七、检验与检测
1.后注浆完成后应提供水泥材质检验报告, 压力表鉴定证书, 试注浆记录, 设计工艺参数, 后注浆作业记录, 特殊情况处理记录等资料。
2.在桩身砼达到设计强度的条件下, 承载力检测应在主将完成20天后进行, 浆液中参入早强剂可与注浆完成15天后进行。
2.在桩身砼达到设计强度的条件下，承载力检测应在主将完成20天后进行，浆液中参入早强剂可与注浆完成15天后进行。
技术、安全交底记录
施工单位:河南新隆建设工程有限公司2014年5月30日编号:
工程名称
高河棚户区1#建筑物
交底部位
桩基础后注浆
共5页
第1页
交底内容:
一、后注浆施工前期准备工作
1 、注浆管制作:
(1) 注浆管管材、规格: 为保证注浆管连接强度, 采用钢管DN20注浆管, 丝扣连接。
2 注浆管布设与安装
技术负责人:交底人:接交人:
表C2—2
技术、安全交底记录
施工单位:河南新隆建设工程有限公司2014年5月30日编号:
工程名称
高河棚户区1#建筑物
交底部位
桩基础后注浆
共5页
第4页
四、后注浆施工质量保证措施
1.施工前应检查有关技术文件（注浆点位置、浆液配比、注浆施工技术参数, 检测要求等）, 对有关浆液组成材料的性能及注浆设备也应进行检查。
（5）注浆终止条件:
当满足下列条件之一时, 可终止注浆：
a.注浆总量和压力值均达到设计要求:
b.单桩注浆量达到设计值75%,且注浆压力超过设计值；
（6）如出现注浆压力长时间低于正常值或地面出现冒浆或周围孔串浆, 应更改为间歇注浆, 间歇时间宜为30~60min, 或调低浆液水灰比。
（7）注浆结束时, 做好记录, 用清水将压浆管冲洗干净并放好。
七、检验与检测
1.后注浆完成后应提供水泥材质检验报告, 压力表鉴定证书, 试注浆记录, 设计工艺参数, 后注浆作业记录, 特殊情况处理记录等资料。
2.在桩身砼达到设计强度的条件下, 承载力检测应在主将完成20天后进行, 浆液中参入早强剂可与注浆完成15天后进行。
2.在桩身砼达到设计强度的条件下，承载力检测应在主将完成20天后进行，浆液中参入早强剂可与注浆完成15天后进行。
注浆钢花管安全技术交底模板
一、交底目的为确保注浆钢花管施工过程中的安全，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、交底内容1. 施工人员安全培训（1）施工人员必须接受专业培训，了解注浆钢花管施工的相关知识和技能。
（2）施工人员应熟悉注浆钢花管施工流程、设备操作、安全防护措施等。
2. 施工现场安全措施（1）施工现场应设置明显的警示标志，提醒施工人员注意安全。
（2）施工人员必须佩戴安全帽、防尘口罩、防护眼镜、防滑鞋等劳动保护用品。
（3）施工现场应有充足的照明，夜间施工应设置临时照明。
3. 设备操作安全（1）操作注浆钢花管设备前，应检查设备是否完好，电源是否安全。
（2）设备操作人员应严格按照操作规程进行操作，不得擅自更改操作程序。
（3）注浆过程中，应密切关注设备运行状态，发现异常情况立即停止操作，排除故障。
4. 注浆材料安全（1）注浆材料应按照设计要求选用，确保材料质量。
（2）注浆材料应存放于干燥、通风处，避免受潮、受热。
（3）操作注浆材料时，应佩戴防护手套、防护眼镜，防止材料溅入眼睛或皮肤。
5. 施工现场安全管理（1）施工现场应设置安全通道，确保施工人员安全通行。
（2）施工现场应设置警示标志，提醒施工人员注意危险区域。
（3）施工现场应定期进行安全检查，发现问题及时整改。
6. 紧急情况处理（1）如遇设备故障、材料泄漏等紧急情况，应立即停止操作，采取相应措施进行处置。
（2）如遇人员受伤，应立即进行现场急救，并及时拨打急救电话。
三、交底人及接受人1. 交底人：工程部安全员2. 接受人：注浆钢花管施工班组全体成员四、交底日期年月日五、签字确认1. 交底人：________2. 接受人：________注：本安全技术交底内容仅供参考，具体施工过程中应根据实际情况进行调整。
施工人员应严格遵守各项安全规定，确保施工安全。
钢花管注浆安全技术交底模板
一、交底目的为确保钢花管注浆施工过程中的安全，预防事故发生，提高施工人员的安全意识和自我保护能力，特制定本安全技术交底。
二、交底内容1. 人员要求- 进入施工现场的人员必须佩戴安全帽、工作服、防护手套、防护眼镜等劳动保护用品。
- 未经培训的人员不得参与钢花管注浆作业。
2. 现场安全- 施工现场应设置明显的安全警示标志，包括但不限于禁止通行、危险区域、高空作业等。
- 临时用电应按照“一机、一闸、一漏、一箱”规范要求进行，电缆、电线必须挂设整齐，严禁拖地、浸水。
- 施工场地应有充足的照明，夜间施工应使用安全电压照明设备。
3. 操作规程- 钢花管注浆前，应对管道进行检查，确保管道无破损、裂纹等现象。
- 注浆过程中，操作人员应密切注意压力表的变化，防止压力过高造成管道爆裂。
- 注浆泵及管路内压力未降至零时，严禁拆除管路或松开管路接头，以免浆液喷出伤人。
- 注浆泵由专人负责操作，未经同意其他人不得操作。
- 注浆作业时，严禁将注浆泵及管路对准施工人员，防止喷出的高压浆液伤人。
4. 个人防护- 注浆作业人员必须佩戴防护眼镜，防止浆液溅入眼睛。
- 作业人员应穿戴防尘口罩，防止吸入有害气体。
- 高空作业人员必须佩戴安全带，并系好保险绳。
5. 应急处理- 发生紧急情况时，应立即停止作业，并迅速撤离现场。
- 发现管道泄漏、爆裂等情况，应立即关闭阀门，切断电源，并采取措施进行堵漏或修复。
- 如有人受伤，应立即进行现场急救，并迅速拨打急救电话。
三、注意事项1. 注浆施工过程中，应保持现场整洁，物品摆放有序，不得随意堆放杂物。
2. 施工人员应遵守现场管理制度，服从管理人员指挥。
3. 注浆作业完成后，应对施工现场进行清理，确保无安全隐患。
四、交底人及接受人交底人：（姓名）旁站监理：（姓名）接受人（全员）签字：（以下为接受人签字区域）五、日期年月日。
注浆安全技术交底模板
一、工程概况1. 工程名称：________________2. 施工单位：________________3. 工程地点：________________4. 分部分项工程：________________5. 施工时间：________________二、安全注意事项1. 人员要求：- 进入施工现场的人员必须佩戴安全帽、防护鞋、防护眼镜、防尘口罩等劳动保护用品。
- 严禁酒后上岗，禁止穿高跟鞋作业。
- 登高作业人员必须佩戴安全带，确保安全。
2. 用电安全：- 施工现场必须采用TN—S接零保护系统（三相五线制）。
- 配电箱和开关箱应安装牢固，设置地点应平坦并高出地面，其附近不得堆放杂物。
- 各种机具按用电规范实行“一机、一闸、一漏、一箱”制，开关箱距机具位置的距离不大于3米。
3. 施工环境：- 施工场地应有充足的照明，确保夜间作业安全。
- 施工现场泥浆池及空孔处应有警戒标志，夜间孔口要围护或遮盖。
- 施工现场有积水和淤泥等，作业时注意防滑跌。
4. 设备安全：- 施工前应对所有设备进行检查，确保设备完好和安全。
- 高压水管管路/接头等要保持完好，防止滑脱或破裂伤人。
5. 注浆作业：- 注浆前应对各部位进行压水试验检查，确保连接完好，以免脱开伤人。
- 注浆时，禁止现场人员在注浆孔附近停留，防止密封胶冲式阀门破裂伤人。
- 注浆开始时，要先开进浆阀，再关闭泄浆阀；注浆结束时，要先打开泄浆阀，再关闭进浆阀。
- 注浆时不得随意停水、停电，必要时应提前通知相关人员。
三、应急处置1. 触电事故：- 发现触电事故时，立即切断电源，将伤员移至安全地点，进行急救。
- 同时，立即通知医务人员和相关部门。
2. 高空坠落：- 发现高空坠落事故时，立即将伤员送往医院抢救。
- 同时，对事故现场进行封锁，保护现场，等待相关部门调查处理。
3. 其他事故：- 发生其他事故时，立即启动应急预案，组织人员进行救援和处置。
四、交底人1. 姓名：________________2. 职务：________________3. 日期：________________五、接受人1. 姓名：________________2. 职务：________________3. 签字：________________六、备注1. 本安全技术交底由施工单位负责编制，并经监理单位审核批准。

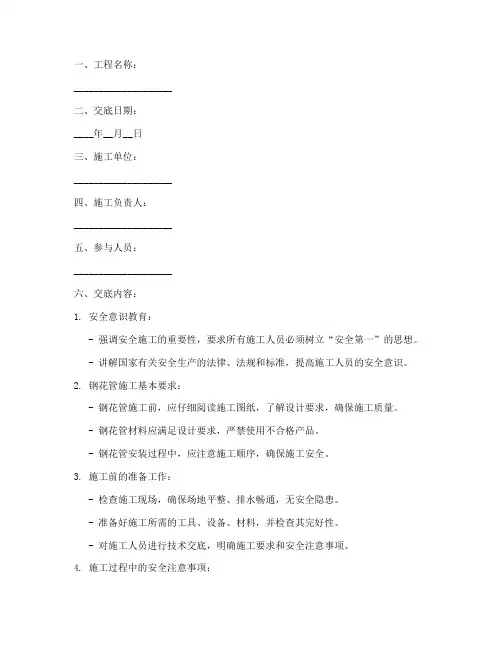

钢花管安全技术交底模板
一、工程名称：____________________二、交底日期：____年__月__日三、施工单位：____________________四、施工负责人：____________________五、参与人员：____________________六、交底内容：1. 安全意识教育：- 强调安全施工的重要性，要求所有施工人员必须树立“安全第一”的思想。
- 讲解国家有关安全生产的法律、法规和标准，提高施工人员的安全意识。
2. 钢花管施工基本要求：- 钢花管施工前，应仔细阅读施工图纸，了解设计要求，确保施工质量。
- 钢花管材料应满足设计要求，严禁使用不合格产品。
- 钢花管安装过程中，应注意施工顺序，确保施工安全。
3. 施工前的准备工作：- 检查施工现场，确保场地平整、排水畅通，无安全隐患。
- 准备好施工所需的工具、设备、材料，并检查其完好性。
- 对施工人员进行技术交底，明确施工要求和安全注意事项。
4. 施工过程中的安全注意事项：- 施工人员应穿戴好个人防护用品，如安全帽、安全带、防尘口罩等。
- 钢花管运输、吊装过程中，应严格遵守操作规程，确保安全。
- 高空作业时，必须系好安全带，并采取防坠落措施。
- 严禁酒后施工、疲劳施工，确保施工人员精神状态良好。
- 施工现场应保持整洁，施工材料、工具、设备摆放整齐。
5. 钢花管安装注意事项：- 安装前，应检查钢花管尺寸、形状是否符合设计要求。
- 安装过程中，应确保钢花管连接牢固，不得出现松动、变形等情况。
- 安装完成后，应进行检验，确保钢花管安装质量符合要求。
6. 施工后的注意事项：- 施工完成后，应及时清理施工现场，消除安全隐患。
- 对施工人员进行安全教育，提高其安全意识。
- 定期对施工现场进行检查，确保安全施工。
七、应急措施：- 发生安全事故时，应立即停止施工，组织人员救助伤者，并立即上报相关部门。
- 根据事故情况，采取相应的应急措施，防止事故扩大。
八、总结：- 施工单位应加强安全管理，严格执行安全技术交底制度。

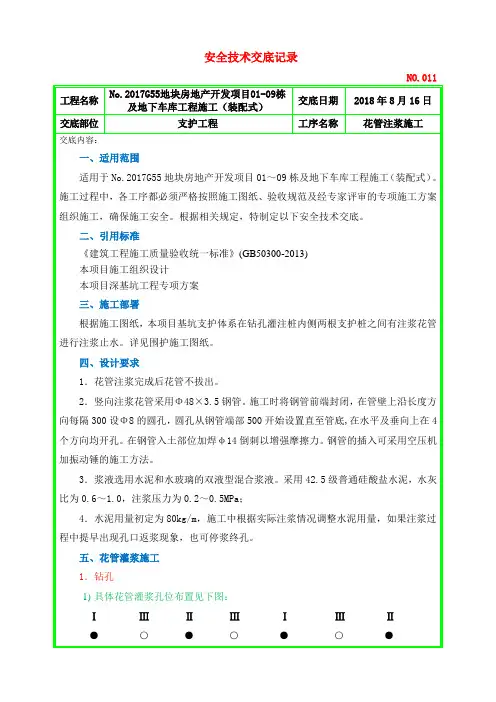

011花管注浆安全技术交底
3．灌浆
1)灌浆压力
(1)灌浆压力宜0.2-0.5MPa，具体灌浆压力根据试验成果确定。
(2)灌浆要尽快达到设计压力，灌浆过程中注意控制压力；做到压力与注入率相适应，灌浆压力以孔口回浆管压力表读数为准，压力表读数为压力表指针摆动的中值。
(3)压力表使用范围：选择压力表时，灌浆压力宜在压力表最大量值的1/4-3/4内，最大应为最大灌浆压力的2.0-2.5倍。
交底人签字
安全员签字
被交底人签字
说明：本记录一式两份，交底人和接受交底人各持一份。
3．浆液选用水泥和水玻璃的双液型混合浆液。采用42.5级普通硅酸盐水泥，水灰比为0.6～1.0，注浆压力为0.2～0.5MPa；
4．水泥用量初定为80kg/m，施工中根据实际注浆情况调整水泥用量，如果注浆过程中提早出现孔口返浆现象，也可停浆终孔。
5、花管灌浆施工
1．钻孔
1)具体花管灌浆孔位布置见下图：
7、安全保证措施
1．危险源、点分析
1)钻灌设备动力、照明，触电事故；
2)机械传动：灌浆机械使用皮带传动；
3)上、下交叉作业：工具、材料滚落；
4)高边坡作业：山坡、坝面填筑时的块石滚落；
5)灌浆作业的橡胶管破裂，高压水泥浆喷出。
2．安全技术措施
1部架空拉线。洞内电缆全沿洞壁架空，架空高度不小于2m。电动机一律接地，接地电阻符合安全技术规程的要求。接盒采用标准配电柜，并安设触漏电保护器。
2)灌浆方法和灌浆方式
(4)本次灌浆采用循环式、自上而下分段灌浆、射浆管距孔底0.5m。灌浆塞，塞在已灌浆底0.5m处，以防漏灌。
(5)每段次灌浆结束后都必须待凝24小时，方可进行下一段施工。
3)浆液和变换
(1)水泥浆液水灰比（重量比）采用2：1、1：1、0.5：1等三个比级，开灌水灰比采用2：1。
1)灌浆压力
(1)灌浆压力宜0.2-0.5MPa，具体灌浆压力根据试验成果确定。
(2)灌浆要尽快达到设计压力，灌浆过程中注意控制压力；做到压力与注入率相适应，灌浆压力以孔口回浆管压力表读数为准，压力表读数为压力表指针摆动的中值。
(3)压力表使用范围：选择压力表时，灌浆压力宜在压力表最大量值的1/4-3/4内，最大应为最大灌浆压力的2.0-2.5倍。
交底人签字
安全员签字
被交底人签字
说明：本记录一式两份，交底人和接受交底人各持一份。
3．浆液选用水泥和水玻璃的双液型混合浆液。采用42.5级普通硅酸盐水泥，水灰比为0.6～1.0，注浆压力为0.2～0.5MPa；
4．水泥用量初定为80kg/m，施工中根据实际注浆情况调整水泥用量，如果注浆过程中提早出现孔口返浆现象，也可停浆终孔。
5、花管灌浆施工
1．钻孔
1)具体花管灌浆孔位布置见下图：
7、安全保证措施
1．危险源、点分析
1)钻灌设备动力、照明，触电事故；
2)机械传动：灌浆机械使用皮带传动；
3)上、下交叉作业：工具、材料滚落；
4)高边坡作业：山坡、坝面填筑时的块石滚落；
5)灌浆作业的橡胶管破裂，高压水泥浆喷出。
2．安全技术措施
1部架空拉线。洞内电缆全沿洞壁架空，架空高度不小于2m。电动机一律接地，接地电阻符合安全技术规程的要求。接盒采用标准配电柜，并安设触漏电保护器。
2)灌浆方法和灌浆方式
(4)本次灌浆采用循环式、自上而下分段灌浆、射浆管距孔底0.5m。灌浆塞，塞在已灌浆底0.5m处，以防漏灌。
(5)每段次灌浆结束后都必须待凝24小时，方可进行下一段施工。
3)浆液和变换
(1)水泥浆液水灰比（重量比）采用2：1、1：1、0.5：1等三个比级，开灌水灰比采用2：1。
管道注浆安全技术交底模板
一、交底对象全体参与管道注浆施工的施工人员、管理人员、监理人员。
二、交底目的为确保管道注浆施工安全、高效、有序进行，预防安全事故发生，提高施工人员的安全意识和操作技能。
三、交底内容1. 施工现场安全注意事项（1）进入施工现场的人员必须按要求正确佩戴、使用劳动保护用品，如安全帽、防护眼镜、防尘口罩、手套等。
（2）施工现场应设有明显的安全警示标志，如“高压危险”、“禁止烟火”等。
（3）施工现场应有充足的照明，夜间施工应使用安全电压。
（4）施工现场应保持整洁，物品摆放整齐有序，防止滑倒、绊倒等事故发生。
2. 临时用电安全（1）临时用电必须按照“一机、一闸、一漏、一箱”规范要求，电缆、电线必须挂设整齐，严禁拖地、浸水。
（2）电线电缆有破皮等缺陷必须进行包扎处理。
拆接线路（用电器）必须由专职电工操作，严禁非操作人员操作。
（3）配电箱和开关箱应安装牢固，设置地点应平坦并高出地面，其附近不得堆放杂物。
注意关闭电箱门，防止施工用水喷溅引发漏电事故。
3. 注浆设备操作安全（1）操作人员必须熟悉注浆设备的性能、结构和工作原理，并经过培训合格。
（2）注浆前应对设备进行检查，确保设备完好、安全。
（3）注浆过程中，注意观察压力表的变化，防止管道堵塞压力过高爆管伤人。
（4）倒水泥的作业人员要佩戴防尘口罩和浸塑手套。
4. 注浆作业安全（1）注浆后先卸压才能拆卸管路/接头，严禁在注浆过程中或没有卸压的情况下进行拆卸管路/接头等作业。
（2）拆卸时注意防止浆液溅入眼睛或口中，一旦溅入，应立即用清水冲洗。
（3）同步作业、交叉作业应提前互相联系协调，作业中经常性保持沟通，必要时一方应停止作业。
5. 施工现场环境安全（1）施工现场有积水和淤泥等，作业时注意防滑跌。
（2）做好现场的文明施工，物品摆放应整齐有序。
泥浆、污水等必须按施工技术交底处理，严禁随意排放污染环境。
6. 应急措施（1）施工现场应配备必要的安全防护设施，如消防器材、急救箱等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢花管注浆技术交底
中铁十局二公司毕生高速六标项目部
施工技术交底书
责任单位：桥梁一队编号：
工程名称
青龙山1#隧道入口边仰坡加固
交底类别
钢花管注浆施工技术交底
一、施工步骤及要求
、施工顺序如下：
施工准备→测量定位→钻孔→清孔→浇筑混凝土→插入钢花管→注浆。
、施工方法及技术要求
．1、注浆钢花管采用φ42无缝冷轧钢管、壁厚4mm，钢管连接采用对口焊接或套管连接。钢花管布置间距*，注浆钢花管前端做成尖锥状，尾部焊接φ6加筋箍，管壁四周钻8mm压浆孔，钢花管尾部50cm处设置止浆环，尾部50cm范围内不设压浆孔；
．2、注浆钢花管上部管口制作安装一个密封性好并可方便拆卸的注浆口。注浆口必须装有可控制的控制阀，可让注浆钢花管内的水泥浆保持稳定的压力。
.3、为了提高钢花管注浆的效果，在一级边坡尚未开挖至坡脚时，在条件允许的情况下，应及时开始施工，碎落台以上为空桩，待钢花管注浆完成后，将空桩截去。
.4、注浆钢花管注浆前必须对钢花管进行封口，封口材料采用掺入速凝剂的水泥砂浆，以提高凝结速度及强度，封口时要预埋一根排气管。第一次注浆采用级硅酸盐水泥砂浆，水灰比1:1，先用PVC管插入孔底进行孔清孔注浆，注浆后需等孔内的残渣水溢出后方可停止注浆。此时观察水泥浆的状态、钢管内是否漏浆，如孔内水泥浆下降较快，必须马上补浆，待水泥浆稳定后方可进行管内注浆。
钢管注浆后注浆孔要堵塞密实。
注浆作业开始或中途停止超过30min时，应测定砂浆坍落度。其值小于30mm时，不得入罐使用。注浆作业开始或中途停止超过3min时，应用水润滑灌浆罐及其管路。
交底单位
交底人
审核/批准人
接收单位
接收人/接收时间
. 5、待第一次注浆稳定后，再对排气孔进行封口，进行第二钢管孔内的压浆。按照设计要求一般注浆量为3/m，如注浆量已超过设计的用量，注浆的压力表还未稳定，或者边坡表面局部出现渗出水泥浆，此时应停止注浆，待水泥浆初凝后再进行压浆。再次压浆后，还出现上述情况，也应停歇注浆，依次循环将水泥浆压满并达到设计压力。当压力达到并稳定一定时间后，将管口的控制阀门关闭，并拆除注浆管。
二、注浆异常现象处理
串浆时及时堵塞串浆孔，然后可间隔一孔或数孔灌注。
泵压突然升高时，可能发生堵管，应停机检查。
进浆量很大，压力长时间不升高，应重新调整砂浓度及配合比，缩短胶凝时间。
三、安全、质量注意事项
施工期间，尤其在注浆时，应对支护的工作状态进行检查。当发现支护变形或损坏时，应立即停止注浆，采取措施。
中铁十局二公司毕生高速六标项目部
施工技术交底书
责任单位：桥梁一队编号：
工程名称
青龙山1#隧道入口边仰坡加固
交底类别
钢花管注浆施工技术交底
一、施工步骤及要求
、施工顺序如下：
施工准备→测量定位→钻孔→清孔→浇筑混凝土→插入钢花管→注浆。
、施工方法及技术要求
．1、注浆钢花管采用φ42无缝冷轧钢管、壁厚4mm，钢管连接采用对口焊接或套管连接。钢花管布置间距*，注浆钢花管前端做成尖锥状，尾部焊接φ6加筋箍，管壁四周钻8mm压浆孔，钢花管尾部50cm处设置止浆环，尾部50cm范围内不设压浆孔；
．2、注浆钢花管上部管口制作安装一个密封性好并可方便拆卸的注浆口。注浆口必须装有可控制的控制阀，可让注浆钢花管内的水泥浆保持稳定的压力。
.3、为了提高钢花管注浆的效果，在一级边坡尚未开挖至坡脚时，在条件允许的情况下，应及时开始施工，碎落台以上为空桩，待钢花管注浆完成后，将空桩截去。
.4、注浆钢花管注浆前必须对钢花管进行封口，封口材料采用掺入速凝剂的水泥砂浆，以提高凝结速度及强度，封口时要预埋一根排气管。第一次注浆采用级硅酸盐水泥砂浆，水灰比1:1，先用PVC管插入孔底进行孔清孔注浆，注浆后需等孔内的残渣水溢出后方可停止注浆。此时观察水泥浆的状态、钢管内是否漏浆，如孔内水泥浆下降较快，必须马上补浆，待水泥浆稳定后方可进行管内注浆。
钢管注浆后注浆孔要堵塞密实。
注浆作业开始或中途停止超过30min时，应测定砂浆坍落度。其值小于30mm时，不得入罐使用。注浆作业开始或中途停止超过3min时，应用水润滑灌浆罐及其管路。
交底单位
交底人
审核/批准人
接收单位
接收人/接收时间
. 5、待第一次注浆稳定后，再对排气孔进行封口，进行第二钢管孔内的压浆。按照设计要求一般注浆量为3/m，如注浆量已超过设计的用量，注浆的压力表还未稳定，或者边坡表面局部出现渗出水泥浆，此时应停止注浆，待水泥浆初凝后再进行压浆。再次压浆后，还出现上述情况，也应停歇注浆，依次循环将水泥浆压满并达到设计压力。当压力达到并稳定一定时间后，将管口的控制阀门关闭，并拆除注浆管。
二、注浆异常现象处理
串浆时及时堵塞串浆孔，然后可间隔一孔或数孔灌注。
泵压突然升高时，可能发生堵管，应停机检查。
进浆量很大，压力长时间不升高，应重新调整砂浓度及配合比，缩短胶凝时间。
三、安全、质量注意事项
施工期间，尤其在注浆时，应对支护的工作状态进行检查。当发现支护变形或损坏时，应立即停止注浆，采取措施。
