绕线机电子计数器电路图

电路1 简单电感量测量装置在电子制作和设计，经常会用到不同参数的电感线圈，这些线圈的电感量不像电阻那么容易测量，有些数字万用表虽有电感测量挡，但测量范围很有限。

该电路以谐振方法测量电感值，测量下限可达10nH，测量范围很宽，能满足正常情况下的电感量测量，电路结构简单，工作可靠稳定，适合于爱好者制作。

一、电路工作原理电路原理如图1（a）所示。

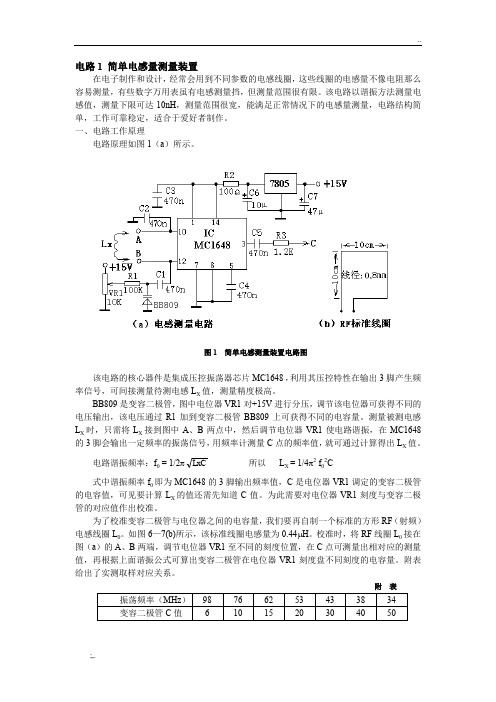

图1 简单电感测量装置电路图该电路的核心器件是集成压控振荡器芯片MC1648 ，利用其压控特性在输出3脚产生频率信号，可间接测量待测电感L X值，测量精度极高。

BB809是变容二极管，图中电位器VR1对+15V进行分压，调节该电位器可获得不同的电压输出，该电压通过R1加到变容二极管BB809上可获得不同的电容量。

测量被测电感L X时，只需将L X接到图中A、B两点中，然后调节电位器VR1使电路谐振，在MC1648的3脚会输出一定频率的振荡信号，用频率计测量C点的频率值，就可通过计算得出L X值。

电路谐振频率：f0 = 1/2πLxC所以L X = 1/4π2 f02C式中谐振频率f0即为MC1648的3脚输出频率值，C是电位器VR1调定的变容二极管的电容值，可见要计算L X的值还需先知道C值。

为此需要对电位器VR1刻度与变容二极管的对应值作出校准。

为了校准变容二极管与电位器之间的电容量，我们要再自制一个标准的方形RF（射频）电感线圈L0。

如图6—7(b)所示，该标准线圈电感量为0.44μH。

校准时，将RF线圈L0接在图（a）的A、B两端，调节电位器VR1至不同的刻度位置，在C点可测量出相对应的测量值，再根据上面谐振公式可算出变容二极管在电位器VR1刻度盘不同刻度的电容量。

附表给出了实测取样对应关系。

附表二、元器件选择集成电路IC可选择Motoroia公司的VCO（压控振荡器）芯片。

VR1选择多圈高精度电位器。

其它元器件按电路图所示选择即可。

三、制作与调试方法制作时，需在多圈电位器轴上自制一个刻度盘，并带上指针。

cd4017电子制作电路图大全（单键触摸开关幸运抽奖机红绿灯密码锁）CD4017是一种十进制计数器/脉冲分配器。

CD4017是5位Johnson计数器，具有10个译码输出端，CP、CR、INH输入端。

时钟输入端的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升和下降时间无限制。

CD4017提供了16引线多层陶瓷双列直插（D）、熔封陶瓷双列直插（J）、塑料双列直插（P）和陶瓷片状载体（C）4种封装形式。

cd4017工作原理cd4017计数器，提供了快速操作、2 输入译码选通和无毛刺译码输出。

防锁选通，保证了正确的计数顺序。

译码输出一般为低电平，只有在对应时钟周期内保持高电平。

在每10 个时钟输入周期CO 信号完成一次进位，并用作多级计数链的下级脉动时钟。

cd4017电子制作电路图（一）用CD4017组成的单键触摸开关电路图电路原理如附图所示，其中HD为管式氖泡，它与光敏电阻RG组成“自制光电耦合器”，并与触摸电极M、R1形成触摸信号输入通路。

CD4017的Q1、Q3、Q5、Q7、Q9等奇数输出端分别接二极管V2～V6，当其中之一输出高电平时，V8导通并触发双向可控硅VT导通，接入插座的负载得电工作，此时Q2、Q4…偶数输出端悬空；反之，当偶数输出端其中之一为高电平时，V8、VT均截止，插座负载断电，该触摸开关刚通电时，因C1、R4微分作用，CD4017自动复位清零，插座为断电状态。

首次触摸M后，HD启辉发光，RG阻值减小，CD4017的CL端变为高电平，Q1输出高电平；而再触摸一次M后，CD4017计数一次，Q1变为低电平，Q2输出高电平，依次类推，从而实现触摸开关功能，市电两输入线分别通过R7、R8接至触摸通路，因此无需分相线、零线，均可保证电路正常工作。

元件选择：C2和VT的耐压应大于400V，VT的规格可根据负载的功率而定。

HD的启辉电压应低于100V，V8可用9013，Β≥60即可，RG的亮阻应不低于20K，暗阻应大于2MΩ。

目录摘要................................................................................................................................ 错误!未定义书签。

前言................................................................................................................................ 错误!未定义书签。

第一章设计方案 .. (4)1.1设计目的 ......................................................................................................... 错误!未定义书签。

1.2设计要求 ......................................................................................................... 错误!未定义书签。

1.3总原理框图..................................................................................................... 错误!未定义书签。

1.3各单元框图电路设计................................................................................... 错误!未定义书签。

（1）信号采集电路 ......................................................................... 错误!未定义书签。

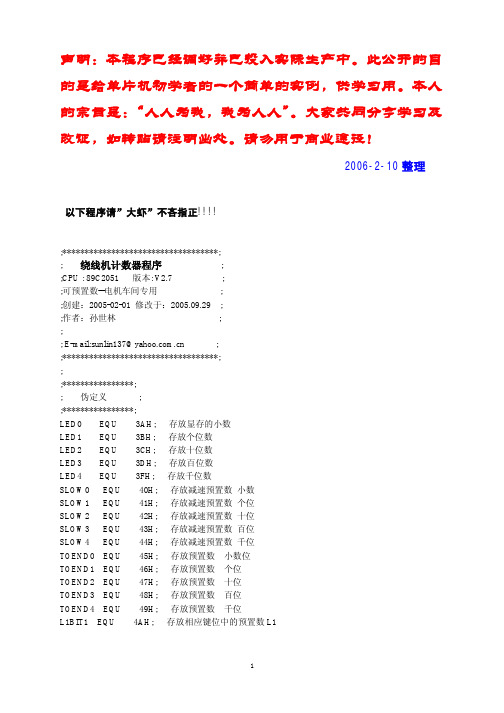

声明：本程序已经调好并已投入实际生产中。
