下载文档原格式

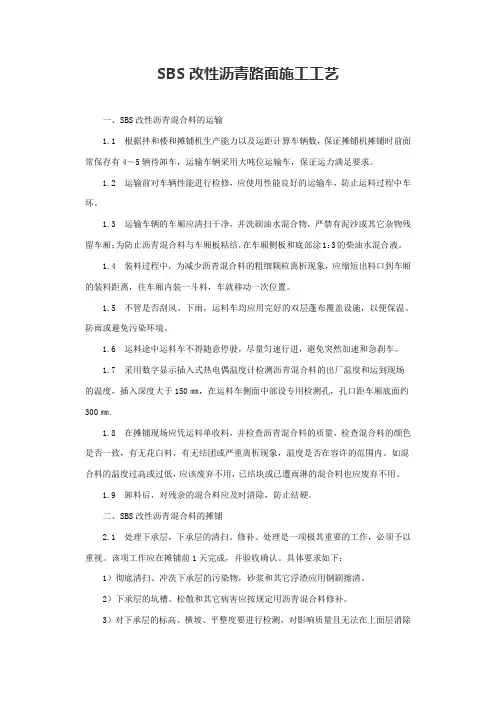

SBS改性沥青路面施工工艺一、SBS改性沥青混合料的运输1.1 根据拌和楼和摊铺机生产能力以及运距计算车辆数，保证摊铺机摊铺时前面常保存有4～5辆待卸车，运输车辆采用大吨位运输车，保证运力满足要求。
1.2 运输前对车辆性能进行检修，应使用性能良好的运输车，防止运料过程中车坏。
1.3 运输车辆的车厢应清扫干净，并洗刷油水混合物，严禁有泥沙或其它杂物残留车厢；为防止沥青混合料与车厢板粘结，在车厢侧板和底部涂1：3的柴油水混合液。
1.4 装料过程中，为减少沥青混合料的粗细颗粒离析现象，应缩短出料口到车厢的装料距离，往车厢内装一斗料，车就移动一次位置。
1.5 不管是否刮风、下雨，运料车均应用完好的双层蓬布覆盖设施，以便保温、防雨或避免污染环境。
1.6 运料途中运料车不得随意停驶，尽量匀速行进，避免突然加速和急刹车。
1.7 采用数字显示插入式热电偶温度计检测沥青混合料的出厂温度和运到现场的温度，插入深度大于150㎜，在运料车侧面中部设专用检测孔，孔口距车厢底面约300㎜.1.8 在摊铺现场应凭运料单收料，并检查沥青混合料的质量，检查混合料的颜色是否一致，有无花白料，有无结团或严重离析现象，温度是否在容许的范围内。
如混合料的温度过高或过低，应该废弃不用，已结块或已遭雨淋的混合料也应废弃不用。
1.9 卸料后，对残余的混合料应及时清除，防止结硬。
二、SBS改性沥青混合料的摊铺2.1 处理下承层，下承层的清扫、修补、处理是一项极其重要的工作，必须予以重视。
该项工作应在摊铺前1天完成，并验收确认。
具体要求如下：1）彻底清扫、冲洗下承层的污染物，砂浆和其它浮渣应用钢刷擦清。
2）下承层的坑槽、松散和其它病害应按规定用沥青混合料修补。
3）对下承层的标高、横坡、平整度要进行检测，对影响质量且无法在上面层消除的缺陷地段进行调平。
2.2 洒布粘层油。
为确保上面层与下承层粘结完好，在摊铺沥青混合料前，应对下承层、横缝接口、与新铺沥青混合料接触的路缘石、雨水进水口、检查井等的侧面，均喷洒一层粘层油。
SBS改性沥青路面施工质量控制范文1. 引言改性沥青路面是一种以SBS（顺丁烯-苯乙烯-顺丁烯）为改性剂的沥青材料，具有较好的抗剪切性能和耐久性。
为了确保改性沥青路面的施工质量，需要进行有效的质量控制。
本文将从材料选取、施工工艺和施工监督等方面阐述SBS改性沥青路面施工质量控制的相关内容。
2. 材料选取2.1 沥青选择优质的改性沥青是保证施工质量的重要保障。
应根据工程要求和路面承载能力选择合适的改性沥青牌号，并按照相关标准进行检测和验收。
2.2 矿料矿料是改性沥青路面中的重要组成部分，对路面的稳定性和耐久性有着重要影响。
应选用质量稳定、粒形良好的石料，并根据设计要求进行分级和配比，以确保路面的稳定性和耐久性。
2.3 改性剂SBS是常用的改性剂，可以提高沥青的粘结性、柔韧性和抗剪切性能。
在选用改性剂时，应选择优质的产品，并按照相关规范和要求进行加入量的确定和混合均匀度的检测。
3. 施工工艺3.1 压实控制改性沥青路面施工中，压实工艺的合理控制是保证路面质量的关键。
应根据改性沥青的特性和路面设计要求，合理选择压实机械和压实方法，确保沥青层的均匀压实和密实度的达标。
3.2 浇筑温度控制改性沥青具有较高的温度要求，过高或过低的浇筑温度都会影响施工质量。
应根据气温、沥青、矿料等因素，合理控制沥青的浇筑温度，避免过早结皮、过快流失或过早压实。
3.3 剪切效应控制改性沥青在施工过程中容易产生剪切效应，从而影响材料的性能。
为了控制剪切效应，可以采用适当的剪切速度和剪切次数，避免过度剪切，保证改性沥青的性能稳定性和施工质量。
4. 施工监督4.1 监测指标SBS改性沥青路面施工过程中，应及时监测和记录相关指标，如沥青温度、压实密度、压实深度等，以评估施工质量，并及时采取措施进行调整和改进。
4.2 质量检查施工过程中，应定期进行质量检查，特别关注沥青层的平整度、压实度、接缝质量等。
如发现问题应及时纠正，确保施工质量达到设计要求。
改性沥青SBS混合料的配合比设计与施工质量控制ac13c改性沥青配合比【关键词】SBS沥青混合料：配合比设计；施工技术；对策0.前言SBS是一种改性沥青胶结料，又称改性沥青，是一种聚合物的改性沥青。
是一种聚合物的改性沥青。
聚合物改性沥青是一种技术含量和附加值较高的新型优质策路材料，它通过把聚合物掺入道路沥青中而改善使用性能，能显著延长路面寿命、降低噪音、提高行车舒适性和安全性。
引起了厂家和施工单位的高度重视。
1.SBS改性沥青的概念SBS改性沥青是在原有基质沥青（AH－70）的基础上，掺加25%、30%、40%的SBS改性剂，改性后的沥青，与原沥青相比，其高温粘度增大，软化点升高。
在良好的设计配合比和施工条件下，沥青路面的耐久性和高温稳定性获得了明显提高。
2.改性沥青SBS的特点目前，国内的城市道路建设中，SBS改性沥青被大量应用，与普通的沥青材料相比，其特点主要表现为2.1 SBS改性沥青的软化点明显提高，尤其在夏季高温环境中不易出现软化现象，而且通过工艺和技术改革，有效提高了路面的抗车辙能力和高温抗推移。
2.2 SBS改性沥青的脆点有所降低，在冬季低温的环境中不发脆，同时具有较为优越的柔韧性，减少了路面裂缝现象的出现几率。
2.3 SBS改性沥青改善了沥青与集料之间的粘附性，集料可以使用硬质中性岩石。
3.改性沥青生产的基本状况等著多优点，其发展的趋势在于不断提高共性能受艺向技术纵深发展3.1改性沥青改性沥青是掺加橡胶、树脂、高分子聚合物、磨细的橡胶粉或其他填料等外掺剂（改性剂），或采取对沥青轻度氧化加工等措施，使沥青或沥青混合料的性能得以改善制成的沥青结合料。
3.2改性沥青的作用在沥青中加入改性剂，通过高性能胶体磨的研磨或高速剪切设备的剪切，使改性剂充分溶解，提高沥青的温度稳定性和抗老化性。
3.3改性沥青的分类及适用性SBS（热塑性橡胶）改性沥青的最大特点是高温低温性能都有良好的弹性恢复性能：SBS（橡胶）改性沥青的最大特点是低温性能得到改善而对高温作用不大，EVA和SPE改性沥青的最大特点是高温性能明显改善。
SBS改性沥青路面施工质量控制范本引言：随着城市交通的发展和人们对道路舒适性和安全性的需求不断增加，SBS改性沥青路面作为一种新型路面材料，逐渐得到广泛应用。
为了确保SBS改性沥青路面施工的质量，本文将介绍一份SBS改性沥青路面施工质量控制范本。
一、施工前准备1. 对施工区域进行勘测，确保路面设计符合规范要求；2. 对材料进行检验，确保SBS改性沥青的质量符合要求；3. 检查施工设备和工具的使用状况，保证施工过程顺利进行；4. 制定详细的施工方案和工作计划，确保施工能够有序进行。
二、基层处理1. 清理基层上的杂物和尘土，确保基层干净整洁；2. 对基层进行评估，确定基层承载能力和稳定性；3. 如有必要，进行基层修补和加固，保证基层的平整度和强度符合要求。
三、配合料的准备1. 按照设计要求，计算并控制SBS改性沥青、骨料、填料等配合料的配比；2. 对配合料进行筛选和检验，确保其质量符合规范要求；3. 准备充足的配合料，以满足施工的需要。
四、施工过程控制1. 坚持施工记录和质量检查的实施，做好施工过程的记录和追踪；2. 控制SBS改性沥青的温度，确保其在搅拌和铺装过程中具有良好的流动性；3. 控制铺装温度和环境湿度，确保SBS改性沥青路面的密实性和平整度；4. 按照施工方案和要求，合理控制铺装速度和铺装厚度，保证施工质量的一致性；5. 进行密实和打磨处理，确保SBS改性沥青路面的紧密结合和平整度。
五、施工后检验与验收1. 对施工后的SBS改性沥青路面进行检查和测量，确认其厚度、平整度、质量等指标符合设计和规范要求；2. 进行路面的力学性能测试，包括抗剪强度、抗压强度等，以评估施工质量的优劣；3. 进行路面的实际使用测试，评估路面的舒适性和耐久性；4. 根据施工质量检查结果，进行路面质量的验收，确保SBS改性沥青路面的施工达到规范要求。
六、施工质量问题处理1. 及时记录和整理施工中出现的质量问题，包括材料质量、施工工艺、施工人员等方面；2. 分析和评估施工质量问题的原因，采取相应的纠正措施；3. 对施工质量问题进行追踪和复查，确保问题得到有效解决和预防。
SBS改性沥青混凝土施工方案及工艺一、前言SBS改性沥青混凝土是一种在传统沥青混凝土中添加了SBS改性剂的特殊材料，具有优异的耐久性和抗乏力性能。
在道路建设和修复中，SBS改性沥青混凝土被广泛应用。
本文将详细介绍SBS改性沥青混凝土的施工方案和工艺，以帮助工程师和施工人员更好地了解和掌握相关知识。
二、基础材料准备2.1 沥青选用符合要求的SBS改性沥青，其质量应符合相关标准。
2.2 骨料选择合适的骨料，保证骨料质量均匀，符合设计要求。
2.3 添加剂根据设计要求，选用适量的添加剂，如稳定剂、增粘剂等。
2.4 其他材料确保其他施工所需材料的质量和数量充足。
三、施工准备工作3.1 设备检查对施工所需设备进行检查，确保设备正常运转。
3.2 施工现场准备清理施工现场，确保施工现场整洁，做好安全防护工作。
3.3 施工人员培训对施工人员进行培训，确保他们熟悉施工流程和安全规范。
四、施工工艺流程4.1 摊铺准备在沥青混凝土摊铺前，对路面进行清洁和修复，确保路面平整。
4.2 沥青混合料制备根据设计配合比例，将骨料、沥青和添加剂混合均匀。
4.3 摊铺采用摊铺机将沥青混合料均匀摊铺在路面上，保证厚度均匀。
4.4 初期压实利用振动压路机对摊铺的沥青混合料进行初期压实，确保密实度。
4.5 后期压实在初期压实完成后，再次利用压路机对路面进行后期压实，确保路面平整。
五、质量检验对施工完成的路面进行质量检验，包括密实度、平整度、厚度等指标的检测，确保施工质量符合要求。
六、施工后期处理施工完成后，及时清理施工现场，对施工设备进行维护和保养，确保设备安全可靠。
结语本文对SBS改性沥青混凝土的施工方案和工艺进行了详细介绍，希望能为相关从业人员提供参考，使施工工作更加顺利和高效。
同时，施工中应注意安全和环保，确保施工质量和工程持久性。
试谈SBS改性沥青路面施工质量相较于普通的沥青而言SBS改性沥青最大的优势就在于，具有较好的温度敏感性、低温性、路用性能。
除此之料利用SBS改性渐青生产的混合料相较于其它混合料还具有水稳定性高、抗开裂、抗高温国、抗车辙等优势，当然了采用这一种施工工艺时对温度的要求也更高。
在搅和、摊铺、运输、碾压等各个环节对温度都有一定的要求。
特别是在碾压时如果温度越高，路面成型的时间就越短。
一、SBS改性沥青的性能优势改性沥青是一种以基质沥青通过加工的方式与改性剂结合形成一种混合物。
通常情况下可将改性沥青分为三种类型：（1）热塑性类、相较而言这一种改性沥青的弹性及抗车辙性能各方面都会较好，也正是因为这样，所以热塑性类改性沥青已经成为当下应用最为广泛的一种改性剂；（2）橡胶类；（3）树脂类。
通常认为沥青具有较高的软化点，因而，如果就算温度过高也不用担心被软化的问题，也正是因为这样所以进一步提高了其抗高温推移、车辙能力。
为了最大限度的避免路面裂缝，一般会通过降低沥青脆点，从而减少其柔韧性。
除此之外，降低沥青脆点还能大大提高石料与沥青之间的粘结力，硬质中性岩石或者基性火成岩等更适合当集料。
二、控制SBS改性沥青路面的施工方法1、全面把握原材料首先，确保所有原材料都是达标的。
而这就需要强化试验室力度，全方面的检查沥青指标。
其次，完善选控矿料、油化比机制。
从根本上减少因为矿料选择不当或者油石质量不过关而引起松散的问题。
一般采用抽提筛分、马歇尔试验等方法试验检查混合试样材料，从而全面分析沥青的混凝土物理力学性能、油石比、矿料级配。
最后，强化粉胶的控制。
一般采用水洗的方法去除集料中粉尘过多的问题，这样一来就能够大大的减少集料粉尘的含量，进一步控制粉胶比。
值得一提的是，需要严格按科学的比例调配沥青含量。
2、关于SBS改性沥青混合料的拌和方法当前主要以国产LB2000强制间歇性搅拌设备为主。
一般在正式搅拌前都会要求操作人员集中培训、全面检修沥青拌和站、校核计量系统、分类骨料称、沥青称、调适粉料等等。
SBS 改性沥青性能要求及路面施工质量控制摘要：SBS改性沥青在高等级公路、城市感到以及机场跑道等有较好的引用，它能够较好的提升路面的效果，从而使得路面的使用寿命有所提升，这样能够降低路面的养护费用，从而形成较好的经济效益。
本文围绕SBS改性沥青性能要求及路面施工质量做出分析，以供参考。
关键词：SBS改性沥青；性能要求；施工质量引言：SBS改性沥青能够有效提高路面的整体性能，在高温抗压以及低温抗裂等具有较好的抗性，而且自身的使用年限也比较久。
不过目前来看，由于一些其他因素的影响，再加之技术水平存在差异，导致沥青路面的施工质量存在一定的差异性。
为此，相应的技术人员需要对SBS改性沥青特点以及性能做好分析，并做好各项配比工作，选择对应的施工工艺，以此提高整体的路面施工质量。
一、SBS改性沥青的特点SBS改性沥青混凝土可以提升当前路面的整体性能，同时还可以使得路面的使用寿命得以提升。
在以往的沥青路面建设中大型货车车载量会给路面质量带来极大的影响，而且现代发展中货车的载货量仍在不断提升，以往传统的沥青路面早已无法满足当前的建设需求，在长期的运行下沥青路面会出现裂痕，同时还会降低公路的使用寿命，在维护方面上还有一定的难度。
而SBS改性沥青混凝土是根据传统的沥青进行改进，它使得沥青的弹性得到改善，同时使得沥青变得更加软化。
因此，由SBS改性沥青混凝土进行铺设使得路面具有一定的稳定性，同时还能减少后期的维护，这样有利于促进我国交通行业的整体发展，提高整体的建设效率。
下图1为SBS沥青混凝土的简易结构图，以供参考。
图1 SBS沥青混凝土结构图二、SBS改性沥青路面施工材料的性能要求（一）考虑材料的配伍性改性沥青加工时，应该观察期是否达到预期的要求，相关人员需要重视沥青的改性具有一定的配伍性，相关人员应该明确沥青自身在性质上有一定的特殊性，因为它作为石油提炼的一种产物，在成分结构上比较复杂，其自身的配比会影响自身的特性，从而给路面形成较为直接的影响。
SBS改性沥青同步碎石封层施工技术设计方案一、技术要求1.施工材料：SBS改性沥青、沥青碎石、湿润石切割碎石2.设备要求：沥青罐车、碎石拌和机械、碾压机、搅拌机等3.施工环境：应选择无降水、无风、温度适宜的施工天气4.施工工艺：预处理→底层施工→表层施工→碾压、压实二、施工工艺及步骤1.预处理（1）清理基层：清除基层表面的杂物、油污和老沥青，确保基层平整、洁净。
（2）基层修补：如有必要，进行基层的修补，填补坑洞并进行平整。
（3）刨削基层：对于较旧的沥青路面，需要刨削一定深度的表层，以确保新的封层与基层粘结良好。
2.底层施工（1）涂布黏结剂：在清理完的基层上，使用刷子或喷涂机施涂一层黏结剂，提高封层与基层之间的黏结性。
（2）铺设活性炭纤维网：可根据实际需要，在黏结剂未干燥之前，在基层上铺设一层活性炭纤维网，增强封层的抗裂性能。
3.表层施工（1）拌和碎石：将适量的沥青碎石和湿润石切割碎石均匀搅拌至均匀分布，并保持拌和料的温度在130-160℃之间。
（2）摊铺施工：使用沥青罐车将拌和好的碎石倒在已涂布黏结剂的基层上，通过平板锤或其他适当工具将碎石均匀平整，保证表层的平整度和均匀度。
4.碾压、压实（1）初压：使用振动碾压机对表层进行初压，确保碎石和沥青深度渗透，有较好的粘结。
（2）振动碾压：使用振动碾压机进行振动压实，提高表层的密实度和耐久性。
（3）滚轮碾压：使用滚轮碾压机进行滚轮压实，进一步提高表层的密实度和平整度。
三、安全措施1.施工现场设置明显的警示标志和安全防护栏杆，确保施工区域的安全通行。
2.操作人员必须穿戴好安全帽、工地服装和鞋子，并配备个人防护用品。
3.碾压机操纵人员应具备相应的技术资质，并按照操作规程进行操作。
4.施工现场应做好防火和清洁工作，确保施工安全。
四、质量控制1.确保施工材料的质量符合相关标准和要求，对每批次的沥青和碎石进行质量抽样检测，并记录检测结果。
2.施工中及时调整机械参数，保证拌和料的温度、均匀性以及厚度的稳定。
SBS改性沥青路面施工工艺及质量控制摘要：sbs（苯乙烯－丁二烯－苯乙烯嵌段共聚物）改性沥青具有很好的耐高温、抗低温能力，较好的抗车辙能力，它在国内高等级公路、城市干道和机场跑道等获得广泛应用。
本文通过天津滨海国际机场环停车场道路及小区道路工程中sbs改性沥青路面的施工实践，总结了sbs改性沥青路面施工工艺及质量控制的关键环节。
关键词：sbs改性沥青；施工工艺；质量控制
中图分类号：o213.1 文献标识码：a 文章编号：
1、sbs沥青混合料的材料控制
1.1 粗集料
用于改性沥青混合料面层的粗集料，宜采用玄武岩或石灰岩碎石，其粒径规格和质量要求均应符合《公路沥青路面施工技术规范》（jtgf40-2004）的规定。
（1）粗集料应洁净、干燥、无风化、无有害杂质，且具有一定硬度和强度。
（2）粗集料应具有良好的颗粒形状，并至少应有两个以上的破碎面。
（3）对于抗滑表层粗集料应选择硬质岩（中性或基性火成岩）。
1.2 细集料
沥青路面面层宜采用人工砂作为细集料，细集料应洁净、干燥、无风化、无有害杂质，由适当的颗粒组成，并与改性沥青有良好的粘附性。
1.3 填充料
用于改性沥青混合料面层的填料应洁净、干燥，其质量应符合《公路沥青路面施工技术规范》规定的技术要求。
（1）改性沥青混合料填充料宜采用强基性岩石（石灰岩、岩浆岩）等憎水性石料经磨细得到的矿粉，矿粉要求干燥、洁净。
（2）采用水泥、消石灰粉做填料时，其用量不宜超过矿料总量的2%。
1.4 sbs改性沥青技术要求
按交通部《公路改性沥青路面施工技术规范》的规定，以ⅰ－c 级为例，改性沥青的技术要求为：
针入度25℃，100g，5s(0.1mm)最小60；
针入度指数pi最小－0.2；
延度5℃,5cm/min(cm)最小30；
软化点，tr&b(℃)最小55；
运动粘度135℃（pa.s）最大3；
闪点(℃)最小230；
溶解度(%)最小99；
离析，软化点差(℃)最大2.5；
弹性恢复25℃(%)最小65；
质量损失(%)最大1.0；
针入度比25℃（％）最小60；
延度5℃（cm）最小20。
2、sbs沥青混合料配合比设计
2.1级配
沥青混合料配合比设计级配应采用贝雷法进行设计，级配选择原则：ac-13i型混合料2.36mm以下筛孔通过量应取级配下限以达到密实、嵌挤。
2.2粉料比
小于0.075mm含量的多少对沥青混合料体积指标和路用性能影响很大，混合料级配中小于0.075mm的含量必须考虑粗集料本应含有的粉尘部分。
要求矿粉含量不超过沥青含量，小于0.075mm部分与沥青含量之间的比值即粉料比应存在1－1.2之间，对沥青面层混合料矿粉含量宜取4.5－5％。
2.3混合料技术指标
为有效的提高沥青路面的性能，表面层沥青混合料一方面要满足泌水条件，另一方面，又要防止出现超密现象，因此，需要对沥青混合料的体积指标进行进一步的限制，见下表所示。
试验项目技术要求备注
击实次数(次)双面各75
沥青混合料的理论最大相对密度:以实测法为准
稳定度（kn）＞7.5
流值(0.1mm)20－40
空隙率av（％）3-6
饱和度vfa（％）70－85
矿料间隙vma（％）根据最大粒径参照规范
击实温度（℃）160
残留稳定度（％）＞80
车辙试验动稳定度（次/mm）＞2000
2.4注意事项改性沥青混和料的设计过程中以下问题应引起注意。
2.4.1混和料的拌合和击实温度应根据改性沥青路面施工技术
规范和根据沥青胶结料的粘温关系曲线进行确定，进行室内配合比设计时的拌合、击实温度应与拌合厂拌合温度、现场碾压温度一致。
建议温度见下表：
改性沥青的试验和施工温度
温度密级配沥青混合料
拌合温度不小于160℃
初压温度不小于150℃
复压温度不小于140℃
终压温度不小于120℃
2.4.2试验取样和拌合时要保证沥青胶结料的均匀性，应将制备好的胶结料拌合均匀后进行取样和混合料的制备。
2.4.3混合料体积指标的测定要统一，对于密级配沥青混合料试件密度的测定应统一采用表干法。
2.4.4改性沥青混合料的水稳定性应符合以下两个指标要求，达不到要求时应采取抗剥落措施：
(1)、采用“沥青混合料马歇尔稳定度试验”方法测定的48h浸
水马歇尔稳定度试验残留稳定度不应小于80%。
(2)、采用“沥青混合料冻融劈裂试验”方法测定的劈裂强度比不应小于80%。
3、sbs沥青混合料拌合质量控制
3.1 sbs改性沥青混合料拌和温度控制在以下范围内：集料温度保持在180℃～190℃之间，改性沥青温度控制在170℃～180℃；出料温度控制在175℃～185℃之间，不能超过195℃或低于170℃，每车料出厂前均应检测温度，不合要求的不能送往现场。
3.2由于开始拌和时的集料温度难以控制，因此应将温度稳定前的料放掉，以免影响初期拌和混合料的质量。
3.3应尽量控制集料的含水量，防止由于含水量太大导致集料不能充分烘干，直接影响混合料质量。
细集料（尤其是石屑）要始终保持干燥，因为潮湿的石屑容易成团结块，容易影响其级配组成。
3.4要注意目测检查混合料的均匀性，及时分析异常现象，如混合料有无花白、冒烟、离析等现象，如确认是质量问题，应作废料处理并及时予以纠正。
3.5要严格控制油石比和矿料级配，避免油石比控制不当而产生泛油或松散现象。
拌和机每天上午、下午各取一组混合料试样做马歇尔试验和抽提筛分试验，检查油石比、矿料级配和沥青混凝土的物理力学性能。
油石比与设计值的允许偏差±0.3%，采用抽提法检测沥青用量，应采用下述两种方法予以校核：一是由工地试验室检查每天的沥青
用量及混合料产量进行总校核；二是测定实验室拌制沥青混合料中实用油石比与抽提法得出的油石比的差值，建立该实验抽提法测得的油石比的修正值。
3.6每周分析一次检测结果，计算油石比、各级矿料通过量和沥青混凝土物理力学指标检测结果的标准差和变异系数，检验生产是否正常。
3.7混合料不允许长时间存放，更不得储存过夜，各个台班的混合料产量预先详细计算好，并与现场摊铺组保持紧密联系，防止出料过多，造成浪费。
3.8拌和机计量应保证单位时间内始终均匀地与目标配合比相同比例的集料进入拌和机，只有按这样的配合比进料，才能保证集料级配的准确，并严禁为提高产量任意缩短拌制时间。
4、 sbs沥青混合料的摊铺
4.1试验路段任务
正式开工前，必须铺筑100～200m试验路段，进行改性沥青混合料的试拌、试铺、试压试验，并据此制订正式的施工程序。
试验路应完成如下任务：
（1）确定拌合温度、拌合时间、验证矿料级配和沥青用量；
（2）确定摊铺温度、摊铺速度；
（3）确定碾压温度、压路机类型和压实工艺、碾压启遍数；
（4）检测试验路施工质量，找出质量问题的原因，制定纠正措施，重新铺筑试验路直至满足要求。
