风光互补太阳能路灯工作原理

风光互补路灯的原理
嘿，朋友们！今天咱来聊聊风光互补路灯这个神奇的玩意儿。

你说这路灯啊，就像一个勤劳的小卫士，白天吸收着太阳光的能量，晚上就把这能量释放出来照亮我们的路。

这就好像我们白天努力工作，
晚上就能安心休息一样。

风光互补路灯呢，它可不简单。

它就像是一个聪明的小精灵，既能利用风的力量，又能借助光的能量。

你想想看，风呼呼地吹过来，它就把
这风能给抓住了，转化成电；太阳公公出来了，它又能把阳光给收集起来。

这不是一举两得嘛！这就好比我们吃饭的时候既能吃到美味的米饭，又能喝到鲜美的汤，多棒呀！
而且啊，这风光互补路灯还特别环保呢。

它不用像传统路灯那样消耗大量的电能，而是自己就能生产能量。

这多好呀，既为我们照亮了路，
又不会给环境带来太多的负担。

就好像一个爱护环境的好孩子，默默地
为大家做贡献。

你说要是没有了它，那晚上得多黑呀，我们走路都不方便。

它就像是黑暗中的一盏明灯，给我们指引着方向。

它不需要我们时刻去照顾它，
自己就能好好地工作。

这多让人省心呀！
再想想，如果到处都装上了风光互补路灯，那我们的城市该有多漂亮呀！晚上走在路上，看着那一盏盏亮着的路灯，心里都会觉得暖暖的。

它不仅照亮了我们的路，还照亮了我们的生活呢。

它的存在，让我们的生活更加便利，更加美好。

我们真应该好好珍惜它，爱护它。

让它能一直为我们服务，为我们的生活增添光彩。

总之，风光互补路灯就是这么神奇，这么厉害。

它用自己的方式，为我们的生活带来了光明和便利。

我们可不能小瞧了它呀！。

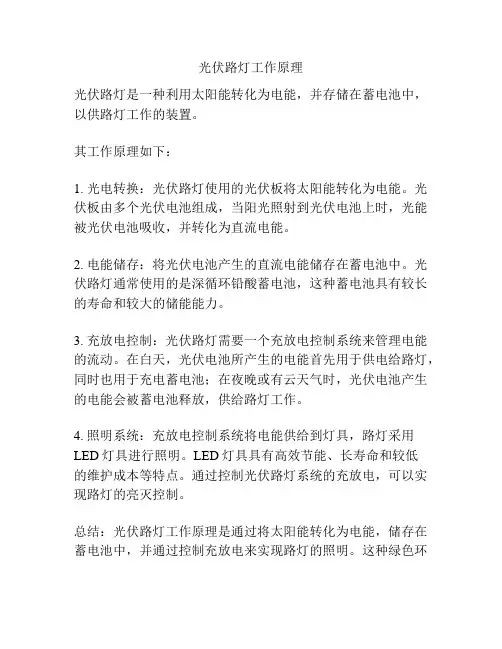

光伏路灯工作原理
光伏路灯是一种利用太阳能转化为电能，并存储在蓄电池中，以供路灯工作的装置。

其工作原理如下：
1. 光电转换：光伏路灯使用的光伏板将太阳能转化为电能。

光伏板由多个光伏电池组成，当阳光照射到光伏电池上时，光能被光伏电池吸收，并转化为直流电能。

2. 电能储存：将光伏电池产生的直流电能储存在蓄电池中。

光伏路灯通常使用的是深循环铅酸蓄电池，这种蓄电池具有较长的寿命和较大的储能能力。

3. 充放电控制：光伏路灯需要一个充放电控制系统来管理电能的流动。

在白天，光伏电池所产生的电能首先用于供电给路灯，同时也用于充电蓄电池；在夜晚或有云天气时，光伏电池产生的电能会被蓄电池释放，供给路灯工作。

4. 照明系统：充放电控制系统将电能供给到灯具，路灯采用LED灯具进行照明。

LED灯具具有高效节能、长寿命和较低
的维护成本等特点。

通过控制光伏路灯系统的充放电，可以实现路灯的亮灭控制。

总结：光伏路灯工作原理是通过将太阳能转化为电能，储存在蓄电池中，并通过控制充放电来实现路灯的照明。

这种绿色环
保的路灯解决了传统路灯需要外部电源供电的问题，同时也节约了能源消耗。

太阳能路灯组成和工作原理太阳能路灯由以下几个部分组成：太阳能电池板、太阳能掌握器、蓄电池组、光源、灯杆及灯具外壳。

如输出电源为沟通220V或110V，还要配置逆变器。

1、太阳能电池板太阳能电池板是太阳能路灯中的核心部分，也是太阳能路灯中价值最高的部分。

其作用是将太阳的辐射力量转换为电能，或送至蓄电池中存储起来。

在众多太阳光电池中较普遍且较有用的有单晶硅太阳能电池、多晶硅太阳能电池及非晶硅太阳能电池等三种。

在太阳光充分日照好的东西部地区，采纳多晶硅太阳能电池为好，由于多晶硅太阳能电池生产工艺相对简洁，价格比单晶低。

在阴雨天比较多、阳光相对不是很充分的南方地区，采纳单晶硅太阳能电池为好，由于单晶硅太阳能电池性能参数比较稳定。

非晶硅太阳能电池在室外阳光不足的状况下比较好，由于非晶硅太阳能电池对太阳光照条件要求比较低。

2、太阳能掌握器无论太阳能灯具大小，一共性能良好的充电放电掌握器是必不行少的。

为了延长蓄电池的使用寿命，必需对它的充电放电条件加以限制，防止蓄电池过充电及深度充电。

在温差较大的地方，合格的掌握器还应具备温度补偿功能。

同时太阳能掌握器应兼有路灯掌握功能，具有光控、时控功能，并应具有夜间自动切控负载功能，便于阴雨天延长路灯工作时间。

3、蓄电池系统由于太阳能光伏发电系统的输入能量极不稳定，所以一般需要配置蓄电池系统才能工作。

一般有铅酸蓄电池、Ni-Cd蓄电池、Ni-H蓄电池。

蓄电池容量的选择一般要遵循以下原则：首先在能满意夜晚照明的前提下，把白天太阳能电池组件的能量尽量存储下来，同时还要能够存储满意连续阴雨天夜晚照明需要的电能。

蓄电池容量过小不能够满意夜晚照明的需要，蓄电池过大，一方面蓄电池始终处在亏电状态，影响蓄电池寿命，同时造成铺张。

蓄电池应与太阳能电池、用电负荷（路灯）相匹配。

可用一种简洁方法确定它们之间的关系。

太阳能电池功率必需比负载功率高出4倍以上，系统才能正常工作。

太阳能电池的电压要超过蓄电池的工作电压20~30%，才能保证给蓄电池正常负电。

风光互补LED路灯控制器的设计摘要：本文介绍了风光互补及风光互补的技术原理、技术结构及技术优势和风光互补系统的组成、风光互补路灯的优势；以及介绍了风光互补控制器，风光互补控制器的特点，风光互补控制器的工作原理。

關键词：风光互补；工作原理；技术结构一、风光互补的概念及技术原理风光互补是一套发电应用系统，该系统是利用太阳能单晶硅电池板、风力发电机将发出的电能存储到蓄电池组中，当用户需要用电时，逆变器将蓄电池组中储存的直流电转变为交流电，通过输电线路送到用户负载处。

是风力发电机和太阳电池方阵两种发电设备共同发电。

二、风光互补的技术构成（一）发电部分：由1台风力发电机和太阳能电池板组成，完成风一电；光一电的转换，作。

（二）蓄电部分：由多节蓄电池组成，完成系统的全部电能储备任务。

（三）风光互补控制器：集光控亮灯，时控关灯，自动功率跟踪，自动泄荷，过充过放保护功能于一体，对负载进行全方面的控制。

（四）负载部分：本项目由于未使用逆变器，所以直接使用直流LED照明灯作为负载。

三、风光互补控制器（一）风光互补控制器的概述。

风光互补控制器是专门为风能、太阳能发电系统设计的；集风能控制、太阳能于一体的智能型控制器。

充分利用风能和光能资源发电，可减少采用单一能源可能造成的电力供应不足或不平衡的情况。

设备不仅能够高效率地转化风力发电机和太阳能电池板所发出的电能对蓄电池进行充电，而且还提供了强大的控制功能。

集光控亮灯，时控关灯，自动功率跟踪，自动泄荷，过充过放保护功能于一身，性能稳定可靠。

（二）风光互补控制器的特点及功能1.风光互补控制器的主要功能（1）白天对太阳能电池板的电压和电流进行检测太阳能电池板最大输出功率点，使太阳能电池板以最大输出功率给蓄电池充电，并控制太阳能电池对蓄电池进行充电的方式；（2）控制光电互补自动转换，晚上控制蓄电池放电，驱动LED负载照明；（3）对蓄电池实行过放电保护、过充电保护、短路保护、反接保护和极性保护；（4）控制LED灯的开关，通过对外环境监测，可以控制LED 灯开灯、关灯时间。

风光互补太阳能路灯原理_风光互补太阳能路灯的配置及优势风光互补路灯是集太阳能和风能这两种能源发电技术及系统智能控制技术为一体的符合可再生能源发电路灯，需要用到的系统可能也是会比其他新能源更多一些，基本配置是有太阳能板、风力发电机、控制器、蓄电池、灯杆以及灯具组成，需要的配置是不少，但它的工作原理却不是很复杂。

本文首先介绍了风光互补太阳能路灯原理，其次阐述了风光互补太阳能路灯的配件及优势，最后介绍了选用风光互补路灯要注意的问题及光互补路灯的保养。

风光互补太阳能路灯原理风光互补发电系统是一种风能和光能转化为电能的装置，风光互补路灯工作原理是利用自然风作为动力，风轮吸收风的能量，带动风力发电机旋转，把风能转变为电能，经过控制器的整流，稳压作用，把交流电转换为直流电，向蓄电池组充电并储存电能。

利用光伏效应将太阳能直接转化为直流电，供负载使用或者贮存于蓄电池内备用。

风光互补太阳能路灯的配件太阳能电池组件、风机、太阳能大功率LED、LPS灯具、光伏控制系统、风机控制系统、太阳能专用免维护蓄电池等部件、太阳能电池组件支架、风机附件、灯杆、预埋件、蓄电池地埋箱等配件。

接下来详细介绍：1、风力发电机风力发电机是将自然的风转换成电能的设施，将电能送到蓄电池中存储起来，它和太阳能电池板配合共同为路灯提供能源。

根据光源的功率不同，使用的风力发电机的功率也不同，一般有200W、300W、400W、600W等。

输出的电压也有12V、24V、36V等若干种。

2、太阳能电池板太阳能电池板是太阳能路灯中的核心部分，也是太阳能路灯中价值最高的部分。

其作用是将太阳的辐射能力转换为电能，或送至蓄电池中存储起来。

在众多太阳光电池中较普遍且较实用的有单晶硅太阳能电池、多晶硅太阳能电池及非晶硅太阳能电池等三种。

在太阳光充足日照好的东西部地区，采用多晶硅太阳能电池为好，因为多晶硅太阳能电池生产工。

太阳能路灯的工作原理是什么？
太阳能路灯就是以太阳能为光源，在白天太阳能电池板会给蓄电池充电。

晚上，当需要照明的时候，蓄电池会开始给灯源供电使用。

其在使用中无需铺设复杂昂贵的供电线路，使得其能在任何场地任何环境安装，它的电池采用自然光，可以循环使用，无须外界电源，来源绿色环保，当太阳光不足一定程度时，太阳能路灯能够自动调节开关，真正做到了无人守护、全天候工作。

太阳能路灯相对于传统的高压供电的白炽路灯，在产品特点、材质结构和供电线路上都有很大的不同。

太阳能路灯是我们国家采用太阳能这种新型能源作为路灯外在供电能源的一种交通道路状况照明灯，在城市生活中，路灯发挥着非常重要的作用，是我们出行和夜生活的眼睛。

在产品特点上，太阳能路灯在灯源上采用了太阳能。

白天，它可以利用太阳能电路板给路灯里面的蓄电池充电，到了晚上，蓄电池就可以给灯具进行供电，完全可以满足照明的需要。

太阳能路灯采用的太阳能电源绿色环保，自然界处处可见，这就节省了铺设供电线路所需要的材料，节省了大量的人力物力，提高了施工效率。

此外，太阳能路灯绿色环保、节能降耗、使用寿命长、产品结构稳定，具有非常好的社会效益和经济效益。

斯派克光电。

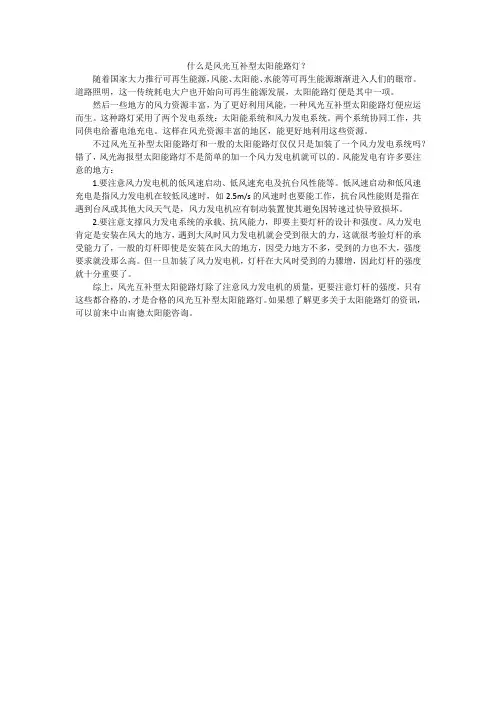

什么是风光互补型太阳能路灯？
随着国家大力推行可再生能源，风能、太阳能、水能等可再生能源渐渐进入人们的眼帘。

道路照明，这一传统耗电大户也开始向可再生能源发展，太阳能路灯便是其中一项。

然后一些地方的风力资源丰富，为了更好利用风能，一种风光互补型太阳能路灯便应运而生。

这种路灯采用了两个发电系统：太阳能系统和风力发电系统。

两个系统协同工作，共同供电给蓄电池充电。

这样在风光资源丰富的地区，能更好地利用这些资源。

不过风光互补型太阳能路灯和一般的太阳能路灯仅仅只是加装了一个风力发电系统吗？错了，风光海报型太阳能路灯不是简单的加一个风力发电机就可以的。

风能发电有许多要注意的地方：
1.要注意风力发电机的低风速启动、低风速充电及抗台风性能等。

低风速启动和低风速充电是指风力发电机在较低风速时，如
2.5m/s的风速时也要能工作，抗台风性能则是指在
遇到台风或其他大风天气是，风力发电机应有制动装置使其避免因转速过快导致损坏。

2.要注意支撑风力发电系统的承载、抗风能力，即要主要灯杆的设计和强度。

风力发电肯定是安装在风大的地方，遇到大风时风力发电机就会受到很大的力，这就很考验灯杆的承受能力了，一般的灯杆即使是安装在风大的地方，因受力地方不多，受到的力也不大，强度要求就没那么高。

但一旦加装了风力发电机，灯杆在大风时受到的力骤增，因此灯杆的强度就十分重要了。

综上，风光互补型太阳能路灯除了注意风力发电机的质量，更要注意灯杆的强度，只有这些都合格的，才是合格的风光互补型太阳能路灯。

如果想了解更多关于太阳能路灯的资讯，可以前来中山南德太阳能咨询。

SYSW-9600型风光互补路灯控制器用户手册河南森源新能源有限公司目录一、产品概述 (2)二、设备型号、名称及引用标准 (2)1、设备型号、名称及其代表意义 (2)2、引用标准 (2)三、系统工作原理、组成及特点 (3)1、系统工作原理 (3)2、系统主要特点 (3)四、系统功能 (3)五、产品的各项技术指标 (4)1、系统主要技术参数、性能及规格 (4)2、系统使用环境条件 (5)六、设备安装及现场调试检测 (5)七、故障分析与排除 (7)八、运输、验收及贮存 (7)1、运输 (7)2、验收 (7)3、贮存 (7)九、客户定货须知 (8)十、随机文件 (8)一、 产品概述我国原有路灯系统主要依靠铺设市电供电线路提供电源，且路灯照度从开启照明到关闭照明保持一致，存在消耗负荷大、供电损耗大、控制不灵活等缺陷，因此节能减排、使用清洁能源、提高经济效益是市政路灯管理系统目前面临的艰巨任务和迫切需要解决的问题。

基于上述路灯系统使用现状，我公司自主研发了SYSW-9600型风光互补路灯控制器，是集太阳能、风能控制和输出调光控制于一体的智能调光型控制器。

该控制器配备两路独立控制输出，具有主道和辅道两盏路灯的控制和PWM 调光功能，既能提供必要的照明，又可节约电能，维持恶劣天气（阴雨无风）下的正常照明。

除此之外，还具有光控和时控功能。

光控：夜幕降临的时候自动开启路灯输出，点亮路灯；天亮时自动关闭输出，实现有效节能。

时控：采用四位拨码开关，自由设置四个功率（全功率、2/3功率、1/2功率、1/3功率）段的放电时间，合理分配电池的有限容量。

二、 设备型号、名称及引用标准1、 设备型号、名称及其代表意义风风风风风风风风风风风风风SSW 风风(Wind)风风风风风Y风风风(Solar)风风风风风-2、 引用标准1) GB 13337.1-91 固定型防酸式铅酸蓄电池技术条件 2) GB 8974－88风力机名词术语3) GB 4706.1-1998家用和类似用途电器的安全 第一部分：通用要求三、系统工作原理、组成及特点1、系统工作原理我公司在借鉴国内外的成功路灯系统基础上，结合国内路灯实际使用环境及特点，参考国内GB 13337.1-91《固定型防酸式铅酸蓄电池技术条件》、GB 8974－88 《风力机名词术语》等标准，研制开发了SYSW-9600型风光互补路灯控制器（以下简称“控制器”）。
